Evolux Fiber: Din professionella Fiber Optic PLC Splitter Tillverkare!
Shenzhen Evolux Fibre Co., Ltd är en ledande leverantör av banbrytande-optiska fiberlösningar, specialiserat på forskning, utveckling, tillverkning och distribution av fiberoptiska produkter av-hög kvalitet. Etablerat 2013 år och med huvudkontor i Shen Zhen, Kina, har vi vuxit fram som ett pålitligt namn inom fiberoptik. Med ett starkt fokus på innovation och tillförlitlighet strävar vi efter att möta de föränderliga kraven från den globala telekommunikationsindustrin.
Våra fördelar
Mångsidig produktportfölj
Vi tillhandahåller ett omfattande utbud av optiska fiberprodukter, från enkel-mode och multi-mode optiska fibrer till specialoptiska fibrer för specifika applikationer, inklusive optiska fiberkablar, kontakter, transceivrar, adaptrar och relaterade tillbehör för att möta våra kunders olika behov.
Utmärkt kundsupport
Vi har satt ihop ett team av experter som är redo att stödja våra kunder. De hjälper kunderna att välja rätt fiberoptisk lösning och vägleder implementeringsprocessen, så att kunderna kan njuta av omfattande konsultation före-försäljning för att lägga upp-säljsupport och teknisk assistans.

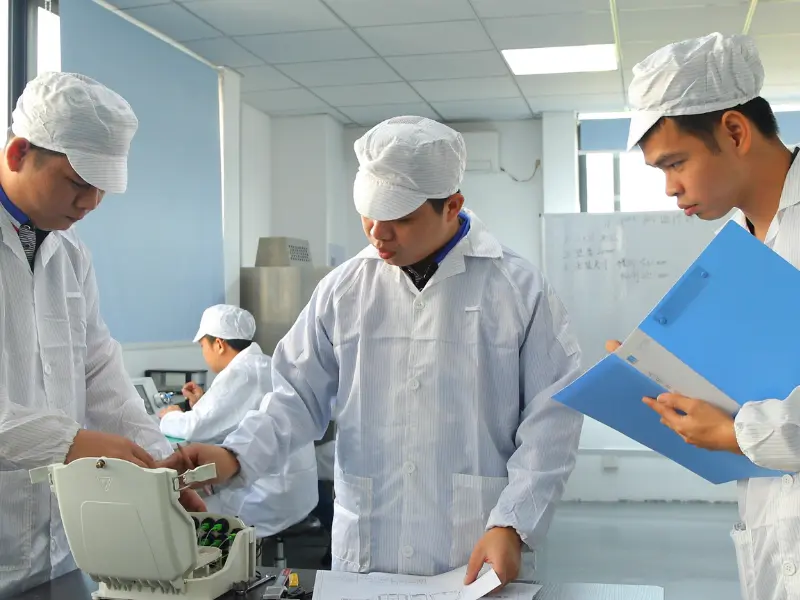

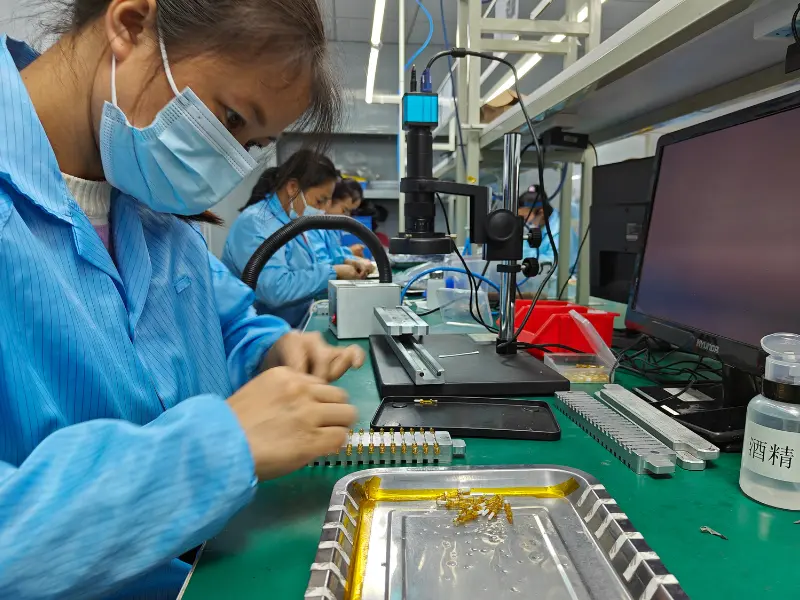

Avancerade FoU-anläggningar
Toppmoderna---FoU-anläggningar, utrustning och specialiserade laboratorier ger en idealisk miljö för att utföra spetsforskning, experiment och testning av fiberoptiska material, design och tillverkningsprocesser.
Professionella kundanpassningstjänster
Vi erbjuder anpassningsalternativ som gör att kunderna kan skräddarsy fiberoptiska produkter efter deras specifika behov. Fiberdiameter, beläggningsmaterial eller kontakttyp kan alla anpassas flexibelt.
Product Categories
Latest Products
En fiberoptisk PLC-delare väljs inte enbart av splitkvoten. Dess paketstorlek, kontaktgränssnitt, fiberdiameter, kabellängd och installationsmetod måste också matcha nätverksarkitekturen och höljets design.
EVOLUX Fiber levererar PLC-splittringslösningar för telekomoperatörer, fibernätverksentreprenörer, ODN-lösningsleverantörer, utrustningstillverkare, distributörer och privata-märken.
Oavsett om du köper standardmodeller för distribution eller förbereder en projektspecifik -FTTH-distribution kan vårt team hjälpa dig att granska den nödvändiga konfigurationen innan offert och produktion.
01
Projekt-Matchad konfiguration
Välj uppdelningsförhållande, paket, kontakt, fiberkonstruktion och kabellängd enligt din nätverkstopologi, installationskapsling och optisk budget.
02
Verifierbar optisk prestanda
Bekräfta nyckelparametrar som insättningsförlust, förlustlikformighet, returförlust, polarisationsberoende förlust och riktning enligt dina acceptanskrav.
03
Flexibel anpassning
Konfigurera anslutningsgränssnitt, kabeldiametrar, in- och utgångslängder, produktetiketter, kundartikelnummer och förpackning.
04
Konsekvent upprepad upphandling
Godkända konfigurationer kan registreras för prover, bulkorder och upprepade inköp, vilket hjälper till att minska specifikationsskillnaderna mellan olika produktionsbatcher.
Anpassa din fiberoptiska PLC-delare
Standard PLC-delare täcker de flesta FTTH-, GPON- och PON-applikationer, men olika projekt kan kräva specifika delade förhållanden, paketstorlekar, anslutningsgränssnitt, kabelkonstruktioner och identifieringsmetoder.
EVOLUX Fiber tillhandahåller projekt-baserad PLC-splitteranpassning enligt din stycklista, ritning, prov eller tekniska specifikationer.
Split Ratio och Port Configuration
Välj in- och utgångskonfiguration enligt din nätverksarkitektur och det antal distributionsportar som krävs.
Tillgängliga alternativ kan inkludera:
- 1×2 till 1×64 konfigurationer
- 2×N-konfigurationer
- Design med enkel-ingång eller dubbel-ingång
- Balanserad optisk effektfördelning
- Projektspecifika-hamnarrangemang
- Särskilda konfigurationer föremål för teknisk utvärdering
Pakettyp
Välj paket enligt installationsutrymme, skyddskrav och fiberhanteringsmetod.
Tillgängliga alternativ inkluderar:
- Bar fiber
- Blocklöst eller minirör
- ABS-modul
- LGX kassett
- Rack-monterad hölje
- Anpassad modulkonstruktion
Kontakttyp och polsk
Konfigurera in- och utgångsgränssnitten så att de matchar dina adaptrar, utrustning och befintliga nätverksanslutningar.
Tillgängliga alternativ kan inkludera:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Oavslutade fibrer
- Olika kontakter på in- och utgångssidan
Fiber- och kabelkonstruktion
Välj fibertyp, buffertdiameter och kabelstruktur efter dragningsutrymme, bockningskrav och behov av mekaniskt skydd.
Tillgängliga alternativ kan inkludera:
- 250 μm bar fiber
- 900 μm buffrad fiber
- 2,0 mm kabel
- 3,0 mm kabel
- G.657A1 böj-okänslig fiber
- G.657A2 böj-okänslig fiber
- G.652D enkel-fiber
- Olika in- och utgångskabeldiametrar
Kabellängd och portidentifiering
Specificera ingångs- och utgångskabellängder enligt dina kapslingsmått och fiberdragningslayout.
Identifieringsalternativ kan inkludera:
- Anpassade in- och utmatningslängder
- Numrerade utgångsfibrer
- Färgkodade-fibrer
- Portetiketter
- In- och uttagstaggar
- Serienummer
- Batchinformation
- Kundens artikelnummer
OEM-märkning och förpackning
Anpassa produktidentifiering och förpackning för distribution, projektförsörjning eller program för privata-etiketter.
Tillgängliga alternativ kan inkludera:
- Neutrala produktetiketter
- Kundlogotyp
- Anpassade modellnummer
- Kundens artikelnummer
- Streckkodsetiketter
- Individuell förpackning
- Bulkförpackning
- Kundförpackningskonstverk
- Anpassade kartongmärken
- Projektspecifika-packlistor
En optisk fiberkontakt är en enhet som används för att länka optiska fibrer, vilket underlättar effektiv överföring av ljussignaler. En optisk fiberkontakt möjliggör snabbare anslutning och frånkoppling än skarvning. De finns i olika typer som SC, LC, ST och MTP, var och en designad för specifika applikationer.
PLC Fiber Optic Splitter kan kategoriseras efter PLC splitter chip de använder, vilket innebär att det finns 1xN och 2xN PLC splitter, såsom 1x4 splitter, 1x8 splitter, 1x16 splitter, 2x32 splitter, 2x64 PLC splitter, etc. Användare kan välja olika längd på ingångs- och utgångsnummer för kabeln. Dessutom kan PLC-delare också klassificeras baserat på olika paket för att möta kundernas behov i olika scenarier, inklusive små PLC-delare som behöver användas i uttagslådor och stora rackmonterade PLC-delare som kan installeras i rack. Det finns fem typer av PLC-delare på marknaden: Bare Fiber Optical Splitter, Blockless Fiber Splitter, ABS Splitter, LGX Splitter och Rack-Mount Splitter.
Bar fiberoptisk splitter
Bar fiber splittern har ingen kontakt i de bara fiberändarna, så den kräver en komplett uppsättning skydd i bärväskan och på enheten. På grund av sin kompakta storlek kan den enkelt placeras i formella skarvboxar och skarvboxar. Barfiberdelaren minimerar utrymmesbeläggning och minskar installationskostnaderna samtidigt. Det används ofta för FTTH, PON, LAN, CATV, testutrustning och andra applikationer.
Blockfri Fiber Splitter
Även om den blocklösa PLC splittern har ett liknande utseende som den bar fiber splittern. Den kan dock ge ett starkare fiberskydd eftersom den har ett mer kompakt rörpaket av rostfritt stål. Den blocklösa PLC splittern kräver inte fiberoptisk sammansmältning under installationen och används huvudsakligen för olika anslutningar ovanför fördelningsboxar eller nätverksskåp.
ABS Modul Fiber Splitter
ABS-splittern har ett ABS-fodral i plast, som har bra skydd för interna optiska komponenter och kablar. ABS splitter är enkel och kompakt, som kan anpassas till olika installationsmiljöer och krav. Det används ofta med fiberdistributionsboxar utomhus för PON, FTTH, FTTX, GOPN-nätverk.
LGX Cassette Fiber Splitter
LGX PLC splitter är utrustad med en robust metalllåda. Den kan användas ensam eller enkelt installeras i en standard fiberoptisk patchpanel eller fiberoptisk chassi utan arkivskarvning eller kunnig personal under driftsättning. LGX standardhölje i metallbox ger en plug-and-play-strategi för integration i nätverket, vilket eliminerar risker under installationen.
Rack-Montage Splitter
1U och 2U är två tillgängliga rackmonterade storlekar för splitters på marknaden, medan 1U rack-monterade splitters är vanligare. PLC splitter är installerad i rackenheten, som har utmärkt optisk prestanda och bekväm nätverksinstallation. Den rack-monterade splittern används ofta i EPON, GPON, FTTX, FTTH, etc., och ger en idealisk lösning för en kabelmiljö med hög-densitet.
Fördelar med Fiber Optic PLC Splitter
Kostnads-effektivitet
Fiberoptiska splittrar eliminerar behovet av flera fibrer genom att tillåta uppdelningen av en enda fiber i flera banor. Detta minskar avsevärt kostnaden för nätverksinstallation och underhåll, eftersom färre fibrer krävs för att betjäna flera abonnenter eller enheter.
Flexibilitet och skalbarhet
Splitters ger flexibilitet och skalbarhet till nätverksdesigner. De kan enkelt läggas till eller tas bort enligt nätverkskrav, vilket möjliggör sömlös nätverksexpansion eller omkonfigurering. Denna flexibilitet gör det möjligt för nätverksadministratörer att anpassa sig till förändrade behov utan omfattande infrastrukturförändringar.
Minimal signalförlust
Fiberoptiska splitters av hög- kvalitet uppvisar låga insättningsförluster och returförluster, vilket säkerställer effektiv signaldistribution. Den minimala signalförlusten möjliggör tillförlitlig överföring över långa avstånd utan att kompromissa med signalkvaliteten. Detta är särskilt viktigt för applikationer som kräver höga datahastigheter och låg latens.
Applicering av Fiber Optic PLC Splitter
Datacenter
PLC-fiberdelare används ofta i datacenternätverk för att distribuera snabb data till många servrar och lagringsenheter. Detta gör det möjligt för datacenter att effektivt hantera stora volymer datatrafik, vilket resulterar i snabb och sömlös dataöverföring.
Optiska accessnätverk
PLC-fiberdelare används ofta i optiska accessnätverk för att ge-höghastighetsanslutning till internet till ett antal klienter. De förser slutanvändare med-höghastighet och pålitlig anslutning och är perfekta för FTTH (Fiber to the Home) och FTTB (Fiber to the Building)-applikationer.PLC-delare i PON-nätverk.
Passiva optiska nätverk (PON)
PLC-delare är en avgörande komponent i passiva optiska nätverk (PON), som är optiska nätverk som länkar många konsumenter till en enda optisk fiber. Varje kund har en unik dedikerad anslutning tack vare PLC-delarens separation av den optiska signalen i olika vägar.
Medicinsk utrustning
För att distribuera de optiska signalerna från olika kameror till en enda bildskärm används PLC-fibersplittrar även i medicinsk utrustning som endoskop. På grund av detta kan medicinska experter se bilder från olika perspektiv och få en bättre förståelse för den inre strukturen i patientens kropp.
Vanliga tekniska indikatorer för fiberoptiska PLC-delare
Insättningsförlust
Insättningsförlusten av splittern hänvisar till antalet dBs per utgång i förhållande till förlusten av ingångsljus.
Ytterligare förluster
Ytterligare förluster definieras som summan av optisk effekt för alla utgångsportar och antalet dBs i förhållande till förlusten av optisk effekt i ingången.
Spektrofotiskt förhållande
Det spektrofototiska förhållandet definieras som uteffektförhållandet för varje utgångsport på den optiska splittern, och i systemapplikationen är spektrofotometerförhållandet verkligen baserat på mängden optisk effekt som krävs av den faktiska optiska systemets nod för att bestämma det lämpliga spektrofotoförhållandet (förutom den genomsnittliga fördelningen), och spektrofotometerns spektrofotoförhållande är relaterat till det transmitterade våglängden ljuset.
Grad av isolering
Isolering avser förmågan hos en optisk väg hos en ljusdelare att isolera ljussignaler i andra ljusbanor.
Komponenter i Fiber Optic PLC Splitter
In- och utgångsportar
Ingångsportar är där den inkommande optiska signalen kommer in i splittern, vanligtvis genom en enda fiberoptisk kabel. Antalet ingångsportar beror på typen och konfigurationen av splittern. Utgångsportar är där de delade optiska signalerna lämnar splittern och ansluts till mottagarna eller andra nätverksenheter. Antalet utgångsportar kan variera och bestämmer antalet vägar som signalen delas in i.
Kopplingar och avdelare
Kopplare och avdelare spelar en viktig roll för att dela den optiska signalen. De är utformade för att dela upp den inkommande signalen i flera utgångsvägar. Kopplare är ansvariga för att fördela signalen jämnt mellan utgångsportarna, vilket säkerställer att varje väg tar emot en del av signalens effekt. Avdelare, å andra sidan, separerar signalen i distinkta vägar, vilket möjliggör samtidig överföring till flera mottagare.
Fiber Array och Waveguides
Fibermatriser är uppsättningar av individuella fibrer som är inriktade och sammansmälta för att bilda delningsområdet i splittern. De tillhandahåller det fysiska ramverket för att dela den optiska signalen. Vågledare, å andra sidan, är strukturer som styr och riktar den optiska signalen i splittern. I fallet med Planar Lightwave Circuit (PLC) splitters etsas vågledare på ett kisel- eller kiselsubstrat, vilket möjliggör exakt styrning och distribution av den optiska signalen.
Skyddshöljen
Fiberoptiska delar är inrymda i skyddande höljen för att skydda de känsliga komponenterna från yttre miljöfaktorer. Dessa höljen är vanligtvis gjorda av hållbara material, såsom metall eller plast, och ger mekaniskt skydd, samt bibehåller inriktningen och stabiliteten hos de interna komponenterna. Skyddshöljena hjälper också till att hantera fiberanslutningarna, vilket säkerställer tillförlitlig och säker drift.
Sammanlagt finns det fem steg för att tillverka en fiberoptisk splitter. Varje steg kräver strikt kontroll och hantering av olika parametrar som miljö, temperatur och detaljerad precision på montering och utrustning.
Komponentberedning
Generellt behövs tre komponenter. PLC-kretschippet är inbäddat på en bit glasskiva, och varje ände av glasskivan är polerad för att säkerställa en mycket exakt plan yta och hög renhet. V-spåren slipas sedan på ett glassubstrat. En enkelfiber eller multipelbandfiber monteras på glassubstratet. Denna sammansättning poleras sedan.
Inriktning
Efter beredningen av de tre komponenterna sätts de på ett aligner-steg. Ingångs- och utgångsfibermatrisen är inställd på ett goniometersteg för att passa in i PLC-chippet. Fysisk inriktning mellan fiberuppsättningarna och chippet övervakas genom en kontinuerlig effektnivåutmatning från fiberuppsättningen.
Bota
Monteringen placeras sedan i en UV-kammare (ultraviolett) där den kommer att härdas helt vid en kontrollerad temperatur.
Förpackning
Den nakna splittern är inriktad och monterad i ett metallhölje där fiberstövlar sitter i båda ändarna av enheten. Och sedan behövs ett temperaturcykeltest för att säkerställa den slutliga produktens kondition.
Optisk testning
När det gäller testning utförs tre viktiga parametrar såsom insättningsförlust, enhetlighet och polarisationsberoende förlust (PDL) på splittern för att säkerställa kvaliteten på den tillverkade splittern.
Faktorer att tänka på innan du väljer en fiberoptisk PLC-delare
Nätverksstorlek och typ
Tänk på storleken och typen av nätverket där splittern kommer att distribueras. För större nätverk föredras ofta Planar Lightwave Circuit (PLC) splitters på grund av deras skalbarhet, bredare bandbredd och högre uppdelningsförhållanden. Mindre nätverk kan dra nytta av Fused Biconical Tapered (FBT) splitters, som är mer kostnadseffektiva- för lägre delningsförhållanden.
Prestanda och kostnadsjämförelse
Tänk på prestanda- och kostnadsaspekterna för FBT- och PLC-delare. FBT-delare är vanligtvis mer kostnadseffektiva- för mindre nätverk och lägre uppdelningsförhållanden. PLC-delare, även om de är relativt dyrare, erbjuder bättre prestanda, bredare bandbredd och högre uppdelningsförhållanden, vilket gör dem lämpliga för de flesta fiberoptiska nätverk eller applikationer som kräver större signaldistributionskapacitet.
Kvalitet och pålitlighet
Välj optiska splitters från välrenommerade tillverkare kända för sin kvalitet och tillförlitlighet. Detta säkerställer att splittarna uppfyller industristandarder och ger konsekvent prestanda över tid. Tänk på faktorer som hållbarhet, miljöstabilitet och långsiktig-tillförlitlighet när du gör ett val.
Splitterkonfiguration
Bestäm lämplig splitterkonfiguration baserat på antalet utgångsportar som krävs. Vanliga konfigurationer inkluderar 1×2, 1×4, 1×8 och så vidare, vilket representerar antalet in- och utgångsportar. Utvärdera nuvarande och framtida nätverkskrav för att välja den optimala splitterkonfigurationen.
Signalkrav
Utvärdera nätverkets signalkrav. Om applikationen kräver höga datahastigheter, låg latens och minimal signalförlust, välj splitters med låg insättningsförlust och hög returförlust. PLC-delare erbjuder generellt bättre prestanda vad gäller insättningsförlust och returförlust jämfört med FBT-delare.
Våglängdskompatibilitet
Tänk på våglängdskompatibiliteten hos splittern med de optiska signalerna som används i nätverket. Se till att den valda splittern stöder de specifika våglängder som krävs för applikationen. Vissa splitters kan vara-våglängdsberoende, och att välja lämplig typ säkerställer kompatibilitet och optimal prestanda.
Ultimate FAQ Guide to Fiber Optic PLC Splitter
F: Finns det en splitter för fiberoptisk kabel?
F: Vad är skillnaden mellan en PLC-delare och en FBT-delare?
F: Vad är skillnaden mellan en fiberoptisk kopplare och en splitter?
F: Hur fungerar en fiberdelare?
F: Vad betyder PLC i fiber?
F: Hur tillverkas en fiberoptisk splitter?
F: Vilka är de olika typerna av PLC-delare?
F: Vad är förhållandet mellan PLC splitter?
F: Vad är en fiberoptisk PLC-delare?
F: Hur fungerar PLC-splitter i PON-nätverk?
F: Vad är applikationsscenen för en Fiber Optic PLC Splitter?
F: Vad är en optisk splitter och hur fungerar fiberoptisk splitter i ett fiberoptiskt nätverk?
F: Hur fungerar fiberoptiska splitters i passiva optiska nätverk (PON)?
F: Vilka är nyckelkomponenterna i funktionen hos en fiberoptisk splitter?
F: Hur applicerar man fiberoptiska splitter i PON-system?
F: Vad är det maximala delningsförhållandet för en fiberoptisk PLC-delare?
F: Vad är insättningsförlusten för en fiberoptisk PLC-delare?
F: Vad är våglängdsintervallet för en fiberoptisk PLC-delare?
F: Vad är det typiska driftstemperaturintervallet för en fiberoptisk PLC-delare?
F: Hur rengör du en fiberoptisk PLC-delare?
Som en av de ledande tillverkarna och leverantörerna av fiberoptisk plc splitter i Kina, välkomnar vi dig varmt att köpa fiberoptisk plc splitter i lager här från vår fabrik. Alla skräddarsydda produkter är med hög kvalitet och lågt pris. För prislista och gratisprov, kontakta oss nu.
