FIBEROPTISK ADAPTER OEM & bulkförsörjning
En pålitlig leverantör av fiberoptisk adapter för dina produkter och projekt
Källstandard-, hybrid- och multi-fiberadaptrar för telekomnätverk, FTTH-system, datacenter, fiberdistributionsutrustning och OEM-anslutningsprodukter.
Evolux levererar SC, LC, FC, ST, E2000, MU, MT-RJ och MPO/MTP fiberoptiska adaptrar i enkel-mode, multimode, UPC, APC, simplex, duplex och multi-fiberkonfigurationer.
Oavsett om du köper standardfiberoptiska kopplingar för distribution, matchar adaptrar till en projektstycklista eller utvecklar ett produktsortiment med privata-etiketter, kan vårt team hjälpa till att bekräfta den nödvändiga konfigurationen innan provtagning och volymproduktion.
01
Standard och anpassade konfigurationer
Välj kontaktgränssnitt, fiberläge, poleringstyp, portkonfiguration, husstruktur och förpackning som krävs för din applikation.
02
Exempel-till-Produktionssupport
Utvärdera produktens passform, kompatibilitet, utseende och tillämpliga prestandakrav innan du fortsätter till bulkproduktion.
03
OEM-etiketter och förpackningar
Kundspecifika-etiketter, modellnummer, streckkoder, logotyper och förpackningar kan diskuteras för privata-etiketter och distributionsbeställningar.
04
Små-batch- och volymbeställningar
Support finns tillgängligt för exempelutvärdering, små-partianpassningar och projektbaserade-bulkköp.
Konfigurera den fiberoptiska adaptern för din exakta tillämpning
Att välja en fiberoptisk adapter innebär mer än att matcha kontaktens namn. Kontaktgränssnitt, poleringstyp, fiberläge, portdensitet, inriktningshylsa, monteringsstruktur och höljesdesign kan alla påverka kompatibiliteten med nätverket, panelen eller utrustningen där adaptern ska installeras.
Skicka oss dina tekniska krav, befintligt datablad, ritning eller fysiskt prov. Vi kommer att granska konfigurationen innan vi ordnar prover eller produktion.
Anslutningsgränssnitt
Välj det kontaktgränssnitt som matchar ditt fibernät, utrustning eller panelsystem.
Tillgängliga alternativ inkluderar:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hybridadaptrar
För hybridfiberoptiska adaptrar, vänligen specificera det kontaktgränssnitt som krävs på varje sida.
Fiberläge
Välj fiberläge som matchar de anslutna kabelenheterna och nätverksöverföringskraven.
Tillgängliga alternativ inkluderar:
- Enkelt-läge
- Multimode
- OM3-konfigurationer
- OM4-konfigurationer
- Programspecifika-alternativ
Ange fiberläge eller befintlig kabelspecifikation när du begär prover eller en offert.
Polsk typ
Bekräfta vilken typ av kontaktpolering som krävs av de anslutna fiberkomponenterna och utrustningsgränssnitten.
Vanliga alternativ inkluderar:
- UPC
- APC
- UPC-till-UPC
- APC-till-APC
- Hybridpoleringskonfigurationer
För hybridadaptrar, vänligen specificera den poleringstyp som krävs på båda sidor där så är tillämpligt.
Portkonfiguration
Välj portkonfiguration enligt kontakttyp, paneldensitet och installationsmiljö.
Tillgängliga konfigurationer kan inkludera:
- Simplex
- Duplex
- Quad
- Fler-portar
- Fler-fiber
Ange önskat antal portar och panelapplikationer så att vi kan bekräfta en kompatibel adapterstruktur.
Montering och höljestruktur
Välj monterings- och höljesstruktur efter panelöppning, installationsmetod och driftsmiljö.
Tillgängliga strukturer kan inkludera:
- Flänsad
- Flänslös
- Snäpp in-
- Skruvfäste-
- Slutad
- Metallhölje
- Plasthus
Vänligen ange panelutskärningen eller befintliga adapterdimensioner när mekanisk kompatibilitet är kritisk.
Justeringshylsa
Välj inriktningshylsan enligt anslutningstyp, hylsmaterial och erforderlig anslutningsprestanda.
Tillgängliga alternativ kan inkludera:
- Keramisk hylsa
- Metallhylsa
- Delad ärm
- Rejäl hylsa
- Applikationsspecifika-muffalternativ
Om ett specifikt hylsmaterial krävs, inkludera det i den tekniska specifikationen eller förfrågan.
MPO/MTP-konfiguration
MPO/MTP fiberoptiska adaptrar kräver flera konfigurationsdetaljer för att säkerställa kompatibilitet med det kompletta multi-fibersystemet.
Vänligen ange:
- Fiberantal
- Nyckelorientering
- Erforderlig polaritet
- Flänsad eller flänslös struktur
- Husets färg
- Panel- eller kassettapplikation
Kontaktens kön bör också bekräftas där det påverkar hela kabelmonteringen.
Anpassade bostäder och identifiering
Anpassa adapterns utseende, identifiering och förpackning enligt ditt varumärke eller distributionskrav.
Tillgängliga alternativ kan inkludera:
- Husets färg
- Färg på dammlock
- Produktmärkning
- Kundetikett
- Modellnummer
- Streckkod
- Innerförpackning
- Ytterkartongmärkning
Anpassningstillgänglighet och MOQ beror på produktstrukturen och orderkvantiteten.
PROCESS FÖR TILLVERKNING AV FIBEROPTISK ADAPTER
Hur tillverkas fiberoptiska adaptrar?
Tillverkning av fiberoptiska adaptrar kräver exakta höljesdimensioner, stabil kopplingshållning och exakt inriktning mellan de anslutna fibergränssnitten.
Den exakta tillverkningsprocessen varierar beroende på adaptertyp, husmaterial, monteringsstruktur och inriktningsmetod. Varje beställning bör tillverkas enligt en godkänd produktspecifikation, ritning och kontrollkrav.
Specifikation och materialinspektion
Före produktion granskas och bekräftas produktritningen, adapterkonfigurationen och orderkraven.
Inkommande hus, inriktningshylsor, monteringsklämmor, luckor, dammskydd och andra komponenter inspekteras för:
- Rätt dimensioner
- Material och färg
- Ytans skick
- Renlighet
- Komponentintegritet
- Modell- och partiidentifiering
Den godkända ritningen, provet eller specifikationen används som produktions- och kontrollreferens.

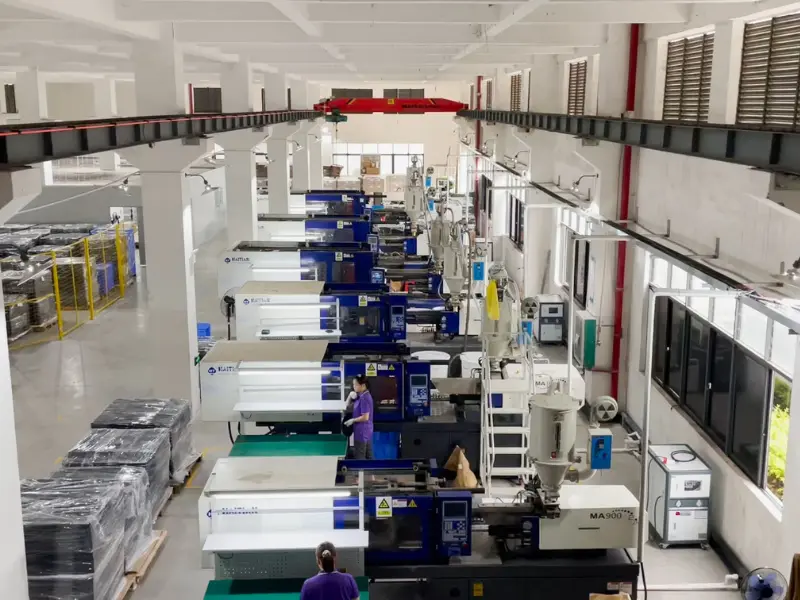

Bostäder gjutning och bearbetning
Plastadapterhöljen är gjutna enligt det erforderliga kontaktgränssnittet, monteringsstrukturen och identifieringsfärgen.
Metalladapterkroppar kan kräva bearbetning, formning eller ytbehandling beroende på produktdesign.
Huset är besiktigat för:
- Dimensionsnoggrannhet
- Ytdefekter
- Blixt eller deformation
- Fläns och klämma struktur
- Anslutnings-ingångsgeometri
- Panelmonteringskompatibilitet.-

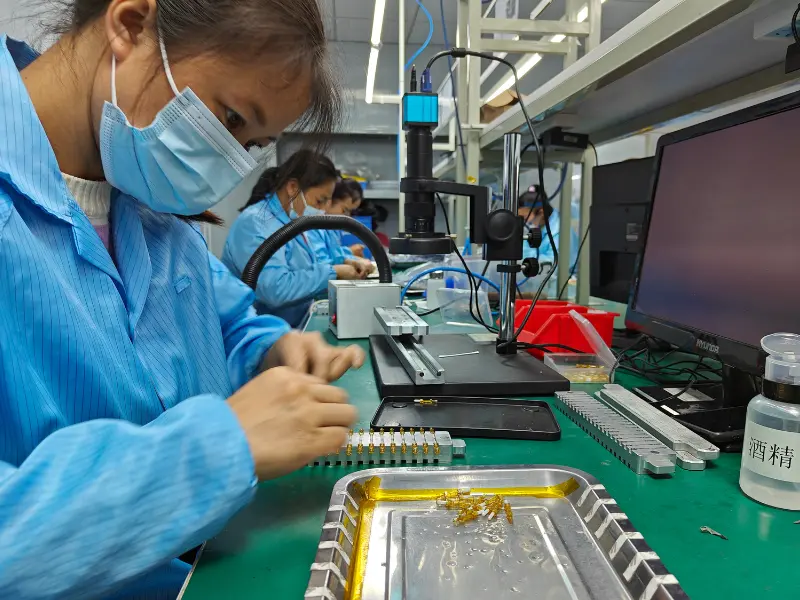

Förberedelse av inriktningskomponent
För SC, LC, FC, ST, MU, E2000 och andra hylsor-baserade adaptrar rengörs keramiska eller metalliska inriktningshylsor och förbereds för installation.
För MPO/MTP fiberoptiska adaptrar fokuserar förberedelserna på:
- Nyckelorientering
- Anslutningspositionering
- Retentionsstruktur
- Flänskonfiguration
- Husets geometri
- Panelkompatibilitet
Alla komponenter måste förbli rena och fria från skador före montering.

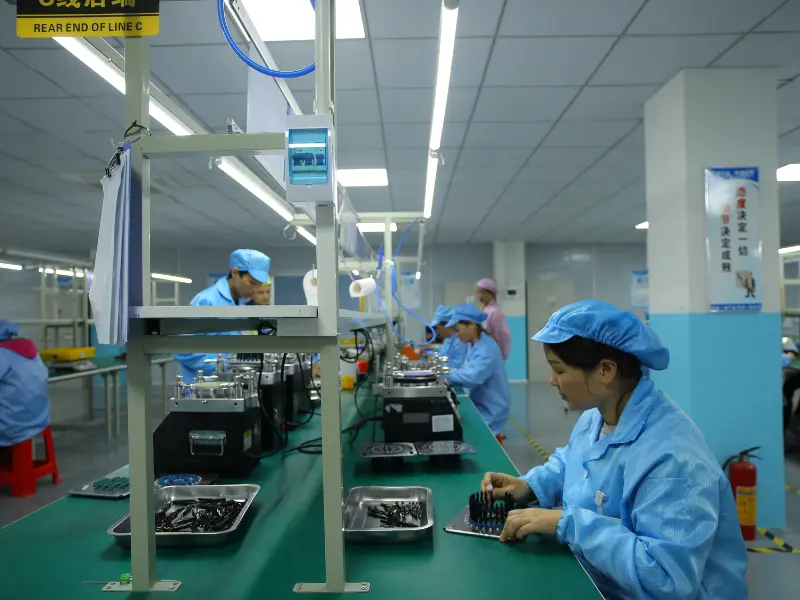

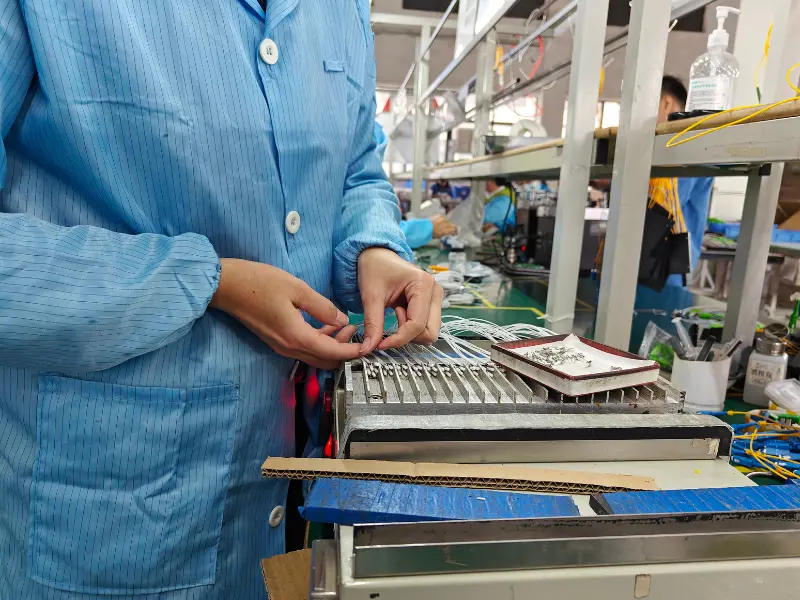

Precisionsadapter
Huset, inriktningskomponenterna och monteringstillbehören är sammansatta enligt godkänd produktdesign.
Monteringen kan innehålla:
- Montering av inriktningshylsan
- Sammanfoga bostadssektioner
- Montering av monteringsklämmor eller skruvar
- Montering av luckor och dammskydd
- Bekräftar nyckelorientering
- Applicera produktmärkning
Kontrollerad montering hjälper till att förhindra förskjutning av hylsan, skador på höljet och felaktig komponentinstallation.

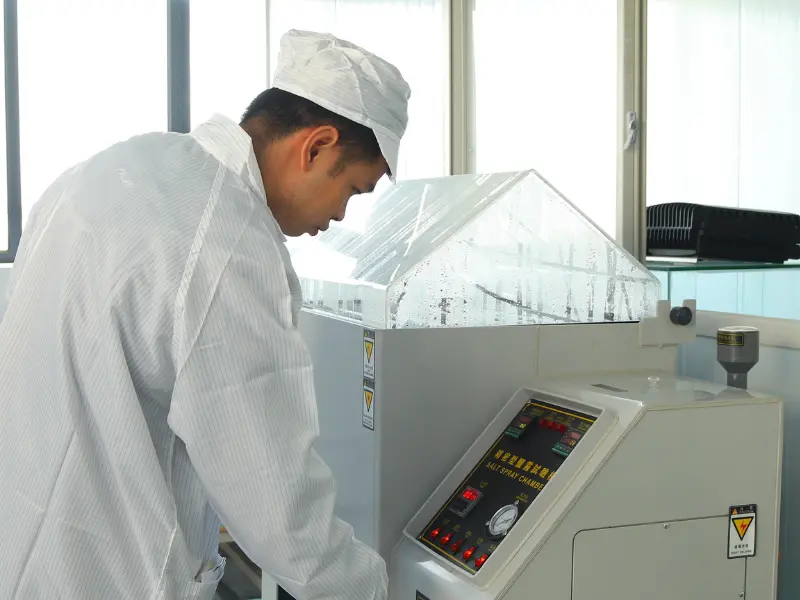

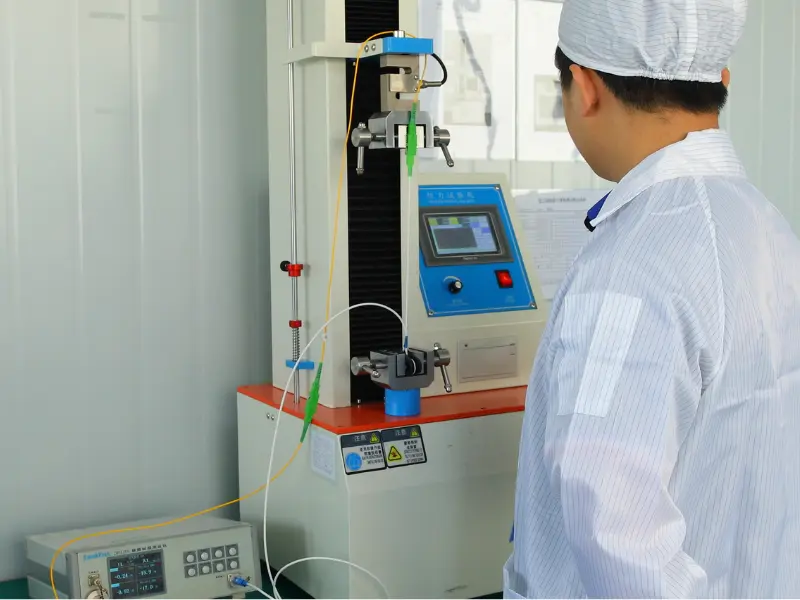

Mekanisk och optisk verifiering
Den monterade adaptern inspekteras för att bekräfta mekanisk kompatibilitet, strukturell stabilitet och tillämplig optisk prestanda.
Inspektion och testning kan innefatta:
- Övergripande mått
- Panelpassning
- Isättning och uttag av kontaktdon
- Anslutningsretention
- Slutarens funktion
- Nyckelorientering
- Parat-förlust av parinförande
- Repeterbarhet för anslutning
- Parningshållbarhet
- Testning av miljötillförlitlighet
Testkrav och acceptansgränser beror på adaptermodellen och kundspecifikationen.
Rengöring, slutbesiktning och förpackning
Efter montering och testning rengörs adaptern för att avlägsna damm, partiklar och produktionsrester.
Slutbesiktning bekräftar:
- Rätt produktmodell
- Färg på hölje och dammskydd
- Ytans skick
- Inre renlighet
- Etikett och streckkod noggrannhet
- Produktkvantitet
- Förpackningsmetod
- Kartongmärkningar

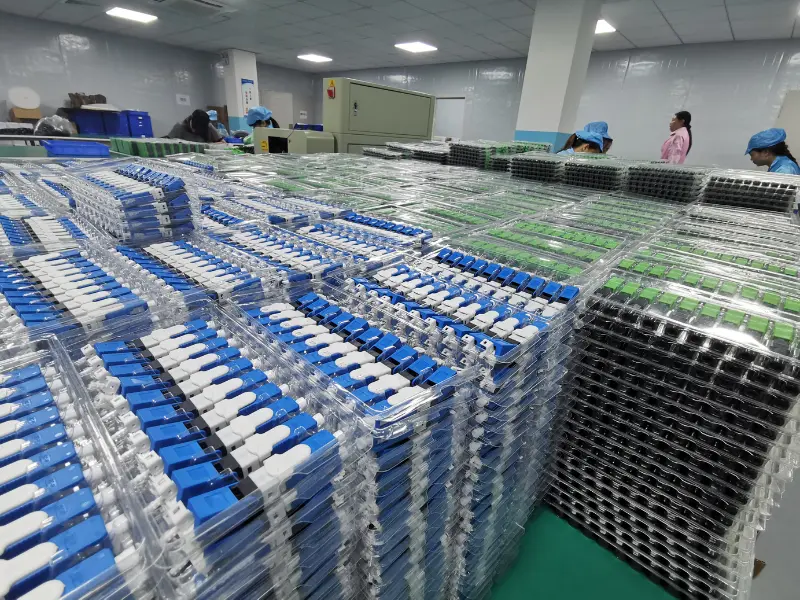

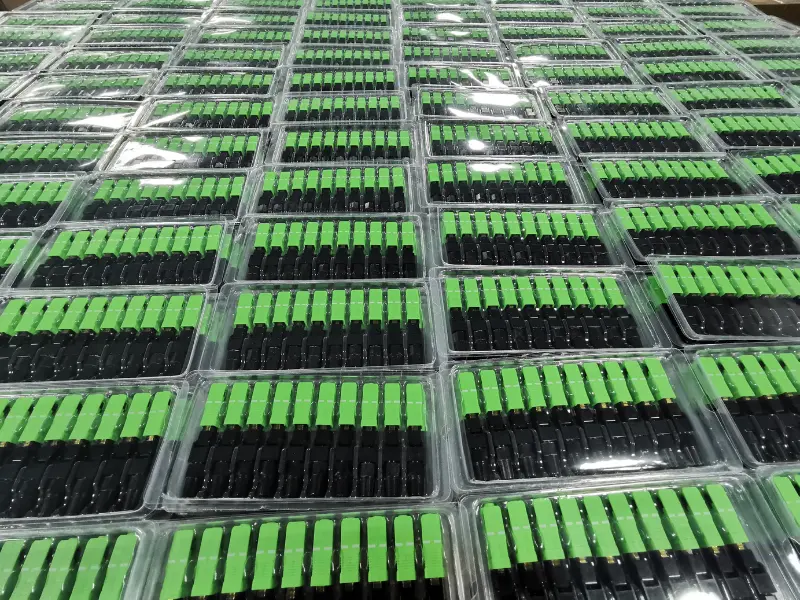

Kvalificerade adaptrar är förpackade i bulk, individuella eller kundspecifika-förpackningar före leverans.
Fiberoptiska adaptrar (även kända som Fiberkopplare, Fiber Adapter ) är utformade för att koppla ihop två optiska kablar. De har en enkel fiberkontakt (simplex), dubbelfiberkontakt (duplex) eller ibland fyra fiberkontakt (quad) versioner. Den optiska fiberadaptern kan sättas in i olika typer av optiska kontakter i båda ändarna av den optiska fiberadaptern för att realisera omvandlingen mellan olika gränssnitt som FC, SC, ST, LC, MTRJ, MPO och E2000, och används ofta i optiska fiberdistributionsramar (ODFs) Instrument, vilket ger överlägsen, stabil och pålitlig prestanda.
Vanliga typer av fiberoptisk adapter
SC-adapter
SC-adaptern (Subscriber Connector) är en kvadratisk-formad adapter som använder en push-dragmekanism för snabba och säkra anslutningar. Det används ofta i datakommunikation och telekommunikationsnätverk.
LC-adapter
LC (Lucent Connector)-adaptern är en liten,-högdensitetskontakt med en push-utformning. Det används ofta i datacenter- och telekommunikationsapplikationer där utrymmesoptimering är avgörande.
ST-adapter
ST (Straight Tip)-adaptern är en bajonettkontakt-med en vrid-på/vrid-av-mekanism. Även om det var mindre vanligt i moderna installationer, användes det ofta i äldre nätverk.
MTP/MPO-adapter
MTP (Multi-Fiber Termination Push-on) och MPO (Multi-Fiber Push-On)-adaptrar används för applikationer med hög-densitet. De är ofta förknippade med parallelloptik och används ofta i datacentermiljöer för höghastighetsanslutningar-.
FC Adapter
FC-adaptern (Ferrule Connector) har en skruv-på mekanism och används ofta i testutrustning och vissa äldre fiberoptiska nätverk. Det är mindre vanligt i moderna installationer.
MT-RJ-adapter
MT-RJ (Mechanical Transfer-Registered Jack)-adaptern är en duplexkontakt med båda fibrerna i en enda liten formfaktor. Det används ofta i nätverksapplikationer där utrymme är ett problem.
Applicering av fiberoptisk adapter
Local Area Network eller Internet
Detta används för att installera lokala nätverk som består av patch-kablar. När det till exempel gäller Ethernet-nätverk kopplar patch-kablar ihop enheterna med en fiberoptisk adapter eller en patchpanel. Många typer finns tillgängliga på marknaden, och de har olika kombinationer och varianter.
Fiberoptisk terminering
Detta används för att avsluta den optiska fibern och finns vanligtvis i telekommunikations-, LAN- och CATV-applikationer. Dessa adaptrar används vanligtvis för att ansluta den ena änden av den optiska fibern till en adapter för terminering och en annan ände av typfibrerna till dess ändar. På samma sätt kan uppsägningen göras manuellt eller automatiskt, beroende på dina krav och enhet.
Nätverk
Detta används vid installation av nätverkssystem. Även i detta fall används patch-kablar för att ansluta datorer till ett nätverk. Den fiberoptiska adaptern kan användas med en fiberoptisk skarvbricka eftersom den skyddar dem från skador. Dessa adaptrar är dock fästa i änden av varje sladd för att säkerställa att den fungerar korrekt och effektivt. Dessutom, när du installerar nätverkskablar, är det lämpligt att använda verktyg som en kabelavskiljare och crimper. Med dessa verktyg är alla ledningar i nätverkssystemet kapade, avskalade och anslutna korrekt. Dessutom bör man också se till att koppar-skärmad kabel (RG6) används eftersom den ger bättre signalkvalitet och minimerar störningar från andra enheter.
Säkerhetssystem
Detta används i ett säkerhetssystem med larm. Denna adapter är ansluten mellan larmet och mottagaren, vilket gör det möjligt för båda enheterna att kommunicera via en trådlös nätverksanslutning. Säkerhetssystemet behöver alltid tillförlitlig data, så fiberoptiska adaptrar är bäst för detta ändamål.
Adapterns flamskyddande kvalitet
Brandfarlighet UL94 är den mest använda brandfarlighetsstandarden för plastmaterial. Den används för att utvärdera materialets släckningsförmåga efter antändning. Beroende på brinnhastighet, brinntid och anti-droppförmåga finns det många sätt att bedöma släckningsförmågan. HB, V0, V1, V2 är olika flamskyddsklasser, eftersom deras kvaliteter är olika, flambeständighetstestmetoden är också annorlunda, och testbedömningsstandarden är också annorlunda. De flamskyddade kvaliteterna ökas gradvis från HB, V-2, V-1 till V-0.
Insättningsförlust
Insättningsförlusten krävs i allmänhet vara mindre än 0,2 dB. Om insättningsförlusten är för stor kommer det att påverka den optiska överföringen.
Varaktighet
Den fiberoptiska kabeladaptern måste kopplas in och ur ofta under användning, så adapterns hållbarhet bör vara hög. Den normala standarden kräver att antalet in- och urkopplingar kan nå mer än 500 gånger utan att det påverkar prestandan.
Arbetstemperatur
-40 grader ~75 grader är det normala arbetstemperaturintervallet för FC till ST-adaptern.
Materialet i den fiberoptiska adapterns inriktningshylsa
Inriktningshylsan är den viktigaste delen av den optiska fiberadaptern. I allmänhet används metall eller keramiska material. Den optiska fiberadaptern av keramik kommer att ha en relativt god effekt. Eftersom keramikens kristallstruktur är hård och den inte är lätt att deformera, kan den uppnå snabb inriktning och hög precision fiberänd-till-anslutning.
Andra
När du väljer en fiberoptisk adapter kan du välja relativt hög-kvalitet och stabila fiberoptiska adaptrar genom ovanstående viktiga faktorer. Naturligtvis måste du också ta hänsyn till andra faktorer som påverkar kvaliteten, såsom draghållfasthet och överensstämmelsestandarder. Fiberoptiska adaptrar används ofta i kommunikationsrum, FTTH-fiber till hemmet, lokalt nätverk, fiberoptiskt kommunikationssystem, fiberoptisk anslutningsöverföringsutrustning, nationellt försvars stridsberedskap etc. Även om den optiska fiberadaptern är liten, påverkar dess kvalitet direkt hela den optiska fiberlänken. Därför bör valet av fiberoptisk adapter vara rigoröst och omfattande.
Tips för fiberoptiska adaptrar
Steg 1:Inspektera den fiberoptiska kontakten, komponenten eller skottet med ett fiberskop.
Steg 2:Om kontakten är smutsig, rengör den med en kemtvättsteknik.
Kemtvätt:Använd en rullebaserad kassettrengörare med medeltryck och torka av kontaktens ändyta mot en kemtvättduk (enkla svep per exponering) i en riktning. För polerade kontakter med vinklad fysisk kontakt (APC), se till att hela ändytan passar ihop med rengöringsduken. Kemtvätt tar i allmänhet bort luftburen förorening och bör försökas först. Inspektera kontaktens ändyta för förorening efter rengöring.
Steg 3:Inspektera kontakten.
Steg 4:Om kontakten fortfarande är smutsig, upprepa kemtvättstekniken.
Steg 5:Inspektera kontakten.
Steg 6:Om kontakten fortfarande är smutsig, rengör den med en våtrengöringsteknik följt omedelbart med en kemtvätt för att säkerställa att inga rester finns kvar på ändytan.
Våtrengöring: Fukta lätt en del av en luddfri tork med fiberoptisk rengöringslösning (eller > 91 % isopropylalkohol) och applicera medeltryck, torka först av ändytan mot det våta området och sedan på ett torrt område för att rengöra eventuella rester från ändytan. För APC polerade kontakter, se till att hela ändytan passar ihop med rengöringsservetterna. Våtrengöring är mer aggressiv än kemtvätt, och tar bort luftburen förorening samt lätta oljerester och filmer.
Steg 7:Inspektera kontakten igen.
Steg 8:Om föroreningen fortfarande inte kan avlägsnas, upprepa rengöringsproceduren tills ändytan är ren.
Notera:Använd aldrig alkohol eller våtrengöring utan ett sätt att säkerställa att det inte lämnar rester på ändytan. Eller så kommer det att orsaka skador på utrustningen.
Ultimate FAQ Guide till fiberoptiska adaptrar
F: Vad är fiberoptisk nätverksadapter?
F: Vad betyder fiberoptisk adapter?
F: Hur rengör man en fiberoptisk adapter?
F: Hur använder man en fiberadapter?
F: Vad är en barfiberadapter?
F: Är fiberoptiska adaptrar samma sak som fiberoptiska kopplingar?
F: Vilka typer av fiberoptiska adaptrar finns det?
F: Vilka är nyckelkomponenterna i fiberoptiska adaptrar?
F: Vilka är fördelarna med att använda fiberoptiska adaptrar?
F: Hur underhåller man fiberoptiska adaptrar?
F: Hur väljer man fiberoptiska adaptrar?
F: Hur rengör man fiberoptiska kontakter?
F: Vad är syftet med en fiberoptisk adapter?
F: Vad är en LC-fiberoptisk adapter?
F: Vad är skillnaden mellan singelläges- och multimodadaptrar?
F: Vad är skillnaden mellan en manlig och kvinnlig adapter?
F: Vad är en dämpad fiberoptisk adapter?
F: Vad är en snabb-fiberoptisk adapter?
F: Vad är insättningsförlusten för en fiberoptisk adapter?
F: Håller fiberoptiska adaptrar länge?
