Fiberoptisk Pigtail Tillverkare
för telekom-, FTTH- och datacenterprojekt
Källskarv-färdiga fiberoptiska pigtails direkt från EVOLUX Fiber.
Vi tillverkar och levererar single-mode och multimode fiberoptiska pigtails med LC, SC, FC, ST, E2000 och andra anslutningsalternativ. Standard och skräddarsydda konfigurationer finns tillgängliga för fiberdistributionsramar, patchpaneler, terminalboxar, FTTH-nätverk, telekominfrastruktur och datacenterkablar.
Välj kontakt, poleringstyp, fiberläge, kabeldiameter, längd, fiberantal, mantelmaterial och förpackning som krävs för ditt projekt.
marknadsföring.
01
Direkt tillverkare
Standard och kundanpassade fiberoptiska pigtails levereras för globala B2B-kunder.
02
Single Mode & Multimode
OS1, OS2 och multimode fiberalternativ för telekom, FTTH, LAN och datacenterapplikationer.
03
Flera anslutningsalternativ
LC, SC, FC, ST, E2000 och andra kontaktkonfigurationer tillgängliga.
04
Anpassade specifikationer
Välj fibertyp, polering, kabeldiameter, längd, fiberantal, färgkodning och förpackning.
Anpassa din fiberoptiska pigtail
EVOLUX Fiber tillhandahåller flexibel fiberoptisk anpassning till telekomoperatörer, distributörer, systemintegratörer, entreprenörer, utrustningstillverkare och OEM-köpare. Konfigurera produkten enligt ditt nätverk, installation och varumärkeskrav.
Kontakt och polsk typ
Välj mellan LC, SC, FC, ST, E2000, MU, MT-RJ och andra kontakttyper på begäran.
Tillgängliga poleringsalternativ inkluderar:
UPC/APC/PC, beroende på kontakttyp och applikation
Fibertyp och prestanda
Alternativ för enkel-läge och multiläge är tillgängliga för olika överföringsavstånd och nätverksapplikationer.
Tillgängliga alternativ inkluderar:
- OS1 och OS2
- OM1, OM2, OM3, OM4 och OM5
- G.652D, G.657A1 och G.657A2
Andra fiberspecifikationer på begäran
Kabelstruktur och längd
Välj lämplig kabeldiameter, material och längd enligt din installationsmiljö.
Tillgängliga alternativ inkluderar:
- 0,9 mm, 2,0 mm och 3,0 mm
- PVC, LSZH och PE material
- Standardlängder från 0,5 m till 3 m
Skräddarsydda kabelstrukturer och längder
Fiberantal och färgkodning
Fiberoptiska pigtails kan levereras individuellt eller som multi-fiberset.
Tillgängliga konfigurationer inkluderar:
- 1, 2, 4, 6, 8, 12, 24 och 48 fibrer
- Standard 12-färgssekvens
- TIA-598 eller IEC färgkodning
Kundangivna färger, siffror och etiketter-
Etiketter, förpackningar och OEM-service
Anpassa produkter för projektledning, distribution eller försäljning med privata-etiketter.
Tillgängliga tjänster inkluderar:
- Produkt- och projektetiketter
- Streckkod eller QR-kod
- Individuell, sats eller bulkförpackning
- Neutral förpackning
- Kundlogotyp och privat-etikettförpackning
- Anpassade kartongmärken och produktinformation
Testning och dokumentation
Besiktning och dokumentation kan ordnas enligt dina beställningskrav.
Tillgängliga dokument kan inkludera:
- Produktdatablad
- Batch- eller individuella testposter
- Rapporter för insättningsförlust och returförlust
- Packlista
- Intyg om överensstämmelse
- Anpassade dokumentationsformat

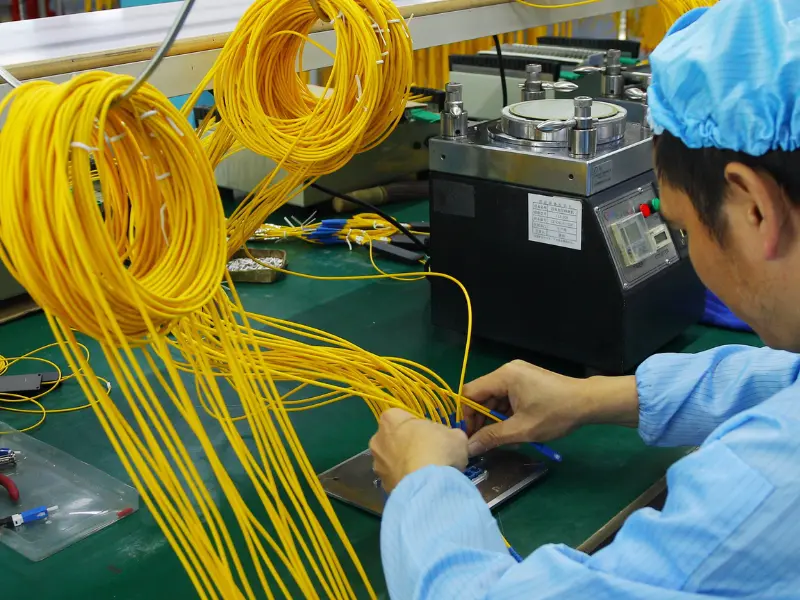

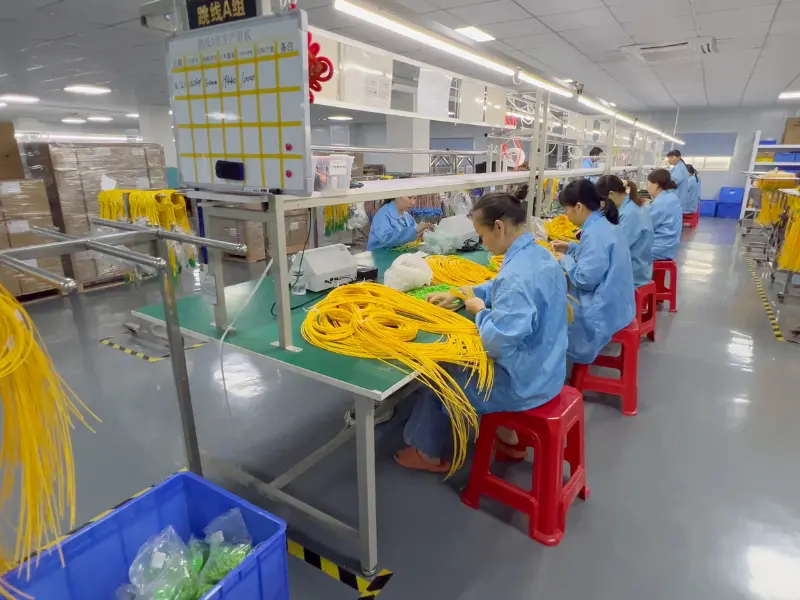

Fiberoptisk Pigtail Produktionsprocess
En pålitlig fiberoptisk pigtail beror på exakt fiberförberedelse, kopplingsmontering, polering, testning och slutinspektion. EVOLUX Fiber följer en strukturerad produktionsprocess för att bibehålla produktkonsistens och uppfylla de bekräftade tekniska kraven för varje beställning.
Materialförberedelse och inspektion
Före produktion kontrolleras fibern, kontakter, hylsor, stövlar, jackor och andra komponenter mot den godkända produktspecifikationen.
Inspektionsartiklar kan inkludera:
- Anslutningsmodell
- Fibertyp och kvalitet
- Kabel- eller buffertdiameter
- Jacka material
- Produktens färg
- Komponentens utseende
- Orderkvantitet
Detta steg hjälper till att förhindra att felaktiga material kommer in i produktionsprocessen.
Fiberklippning, strippning och rengöring
Den optiska fibern kapas till önskad längd och förbereds för anslutningsmontage.
Processen inkluderar:
- Mätning och skärning av fibern
- Ta bort den yttre manteln eller bufferten
- Skala av fiberbeläggningen
- Rengöring av den bara fibern
- Inspektera den förberedda fibern
- Noggrann fiberpreparering hjälper till att minska kontaminering och fysisk skada före uppsägning.
Anslutningsmontering och härdning
Den förberedda fibern sätts in i anslutningshylsan och fixeras enligt den erforderliga avslutningsprocessen.
Detta steg kan inkludera:
- Förberedelse av lim
- Fiberinförande
- Anslutningspositionering
- Hylsenhet
- Temperatur-kontrollerad härdning
- Stövel och hölje montering
Korrekt placering och härdning är viktigt för att bibehålla mekanisk stabilitet och optisk prestanda.

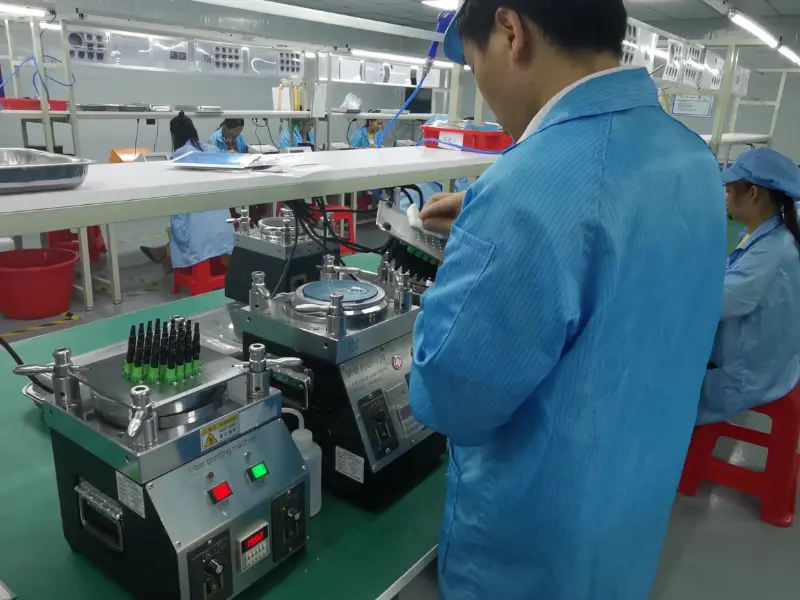

Precisionspolering av hylsor
Efter härdning poleras anslutningshylsan för att skapa den erforderliga -ändytans geometri.
Poleringsprocessen väljs enligt kontakttyp och poleringskrav, inklusive UPC- eller APC-konfigurationer.
Processen kan innefatta:
- Överflödig-fiberborttagning
- Grovpolering
- Finpolering
- Sista avslutning
- Avsluta-ansiktsrengöring
Kontrollerad polering hjälper till att minska repor, defekter och överdriven optisk förlust.

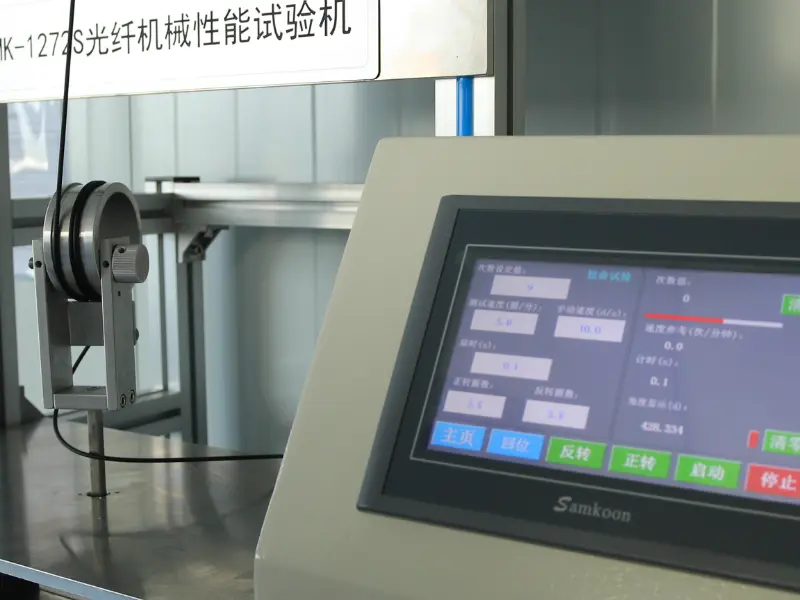

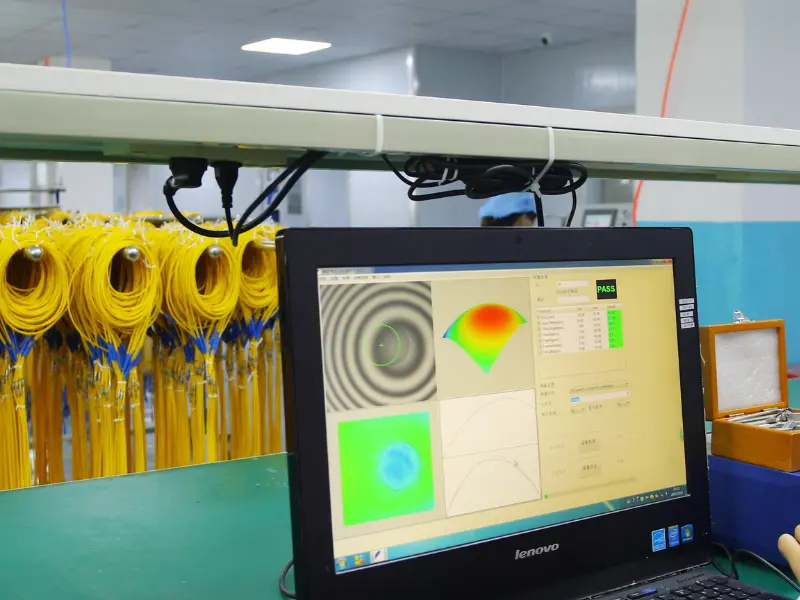

Optisk testning och slut-ansiktsinspektion
Färdiga kopplingar inspekteras och testas enligt överenskommen produktspecifikation och kvalitetskrav.
Inspektionsartiklar kan inkludera:
- Anslutningsände-ansiktsinspektion
- Test av insättningsförlust
- Test av returförlust
- Kontinuitetstester
- Polaritetsverifiering
- Bekräftelse av fiberfärg-sekvens
- Verifiering av produkt-längd
Individuella eller batchtestposter kan diskuteras enligt orderkraven.

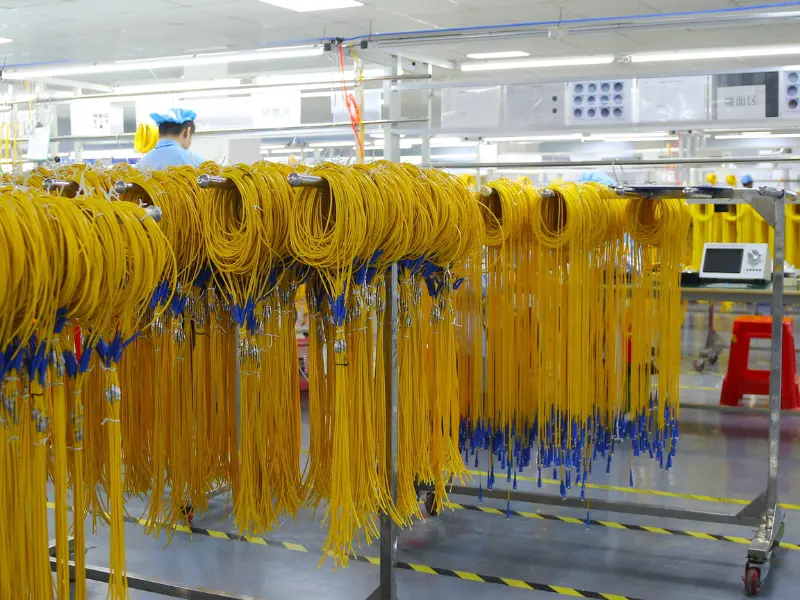

Slutbesiktning, märkning och förpackning
Före leverans kontrolleras de färdiga fiberoptiska pigtailsna mot de bekräftade orderuppgifterna.
Slutbesiktning kan omfatta:
- Typ av koppling
- polsk typ
- Fiberläge
- Produktlängd
- Fiberantal
- Färgkodning
- Etikettinformation
- Produktens utseende
- Förpackningsmängd
Produkterna förses sedan med skyddande dammskydd, märks och förpackas enligt överenskommen förpackningsmetod.
En fibersvans har vanligtvis en optisk kontakt för-installerad i ena änden och där den andra änden ren fiber används för fusionsskarvning till en annan fiber. Pigtails kan ha hon- eller hankontakter. Fiberoptiska pigtails är vanligtvis avmantlade för att skarvas och sedan skyddas i en fiber skarvbricka med ett mekaniskt eller termiskt skarvfogskydd.
Klassificering av fiberoptiska pigtails
Efter fibertyp
Fiberoptiska pigtails är indelade i två huvudtyper: enkel-mod (gul färg) och multimod (färgad orange). Multimode fiberoptiska pigtails använder bulk multimode fiberkablar med antingen 62,5/125 mikron eller 50/125 -mikron specifikationer, avslutade med multimode fiberoptiska kontakter i ena änden. Dessutom finns 10G multimode fiberkablar (OM3 eller OM4) tillgängliga i fiberoptiska pigtails, vanligtvis kännetecknade av en aqua jacka färg. Å andra sidan använder enkel-fiber-pigtailkablar 9/125 mikron singel-fiberkablar och avslutas med singelmodsfiberkontakter i ena änden.
En mängd olika fiberoptiska pigtails finns tillgängliga. var och en avslutas med olika anslutningar. Vanligt använda pigtailkabelanslutningar omfattar en rad alternativ, såsom LC-fiber pigtail, SC fiber pigtail, ST fiber pigtail, FC fiber pigtail, MT-RJ fiber pigtail, E2000 fiber pigtail och andra. Varje kontakt har fördelar och är lämplig för olika applikationer och system. Låt oss ta en närmare titt på några av de vanligaste:
● SC Fiber Optic Pigtail:SC pigtail-kabelkontakten har en icke-optisk frånkopplingsdesign med en 2,5 mm för-radierad zirkoniumoxid eller rostfri legering. SC fiber pigtail är känd för sin kostnads-effektivitet och utbredda användning i CATV, LAN, WAN, test- och mätapplikationer.
● FC Fiber Optic Pigtail:FC-fibersvansen använder metallkroppen hos FC-optiska kontakter och har en struktur av skruvtyp- med keramiska hylsor med hög-precision. FC fiberoptiska pigtails och relaterade produkter finner bred användning i allmänna fiberoptiska anslutningar.
● ST Fiberoptisk Pigtail:ST pigtail-kontakten är särskilt populär för multimode fiberoptiska LAN-applikationer. Den har en förlängd hylsa med 2,5 mm diameter gjord av keramik (zirkonia), rostfri legering eller plast. ST-fiberflätor används ofta inom telekommunikation, industri, medicin och sensorapplikationer.
Efter applikationsmiljö
Det finns specialiserade pigtail-kablar, kända som armored fiber pigtails och vattentäta fiber pigtails, designade för att tåla tuffa och extrema miljöer.
● Armored Pigtail:Bepansrade fiberoptiska pigtails är konstruerade med ett rostfritt stålrör eller annat starkt stålmaterial inuti den yttre manteln. Denna design ger extra skydd för fibern och förbättrar nätverkets övergripande tillförlitlighet. Det hjälper också till att förhindra skador orsakade av gnagare, byggnadsarbete eller vikten av andra kablar.
● Vattentät Pigtail:Vattentät fiber pigtail är designad med en rostfritt stålförstärkt vattentät enhet och en bepansrad utomhus PE (Poly Ethylene) jacka. Denna pigtail-typ är väl-lämpad för tuffa miljöer som kommunikationstorn, CATV-installationer och militära applikationer. Den vattentäta pigtailkabeln erbjuder utmärkt seghet, draghållfasthet och pålitlig prestanda, vilket gör den idealisk för utomhusanslutningar.
Fiberoptiska pigtails finns i olika antal fibersträngar, såsom 1, 2, 4, 6, 8, 12, 24 och 48 trådar. Utformningen av pigtail beror på fiberantalet.
● Simplex fiberoptisk pigtail:Denna typ innehåller en fiber och en enda kontakt i ena änden.
● Duplex fiberoptisk pigtail:En duplex pigtail har två fibrer och två kontakter i ena änden, med varje fiber vanligtvis märkt som "A" eller "B", eller med olika färgade kontaktstövlar för att indikera polaritet.
På liknande sätt har pigtails med 4, 6, 8, 12, 24, 48 och till och med fler än 48 fibrer sina respektive egenskaper, som tillgodoser de specifika behoven för olika applikationer och system.
Obs: Fiber pigtails har antingen honkontakter (används i patchpaneler för enkla anslutningar) eller hankontakter (direkt anslutna till optiska sändtagare för signalöverföring).
Fördelar med fiberoptiska pigtails
Enkel installation
Fiberoptiska pigtails kommer med för-terminerade kontakter, vilket gör dem enkla att installera och minskar behovet av-avslutning på plats. Detta förenklar installationsprocessen och sparar tid.
Konsekventa och-uppsägningar av hög kvalitet
Pigtails är fabriksavslutade, vilket säkerställer konsekventa uppsägningar av-hög kvalitet. Detta minimerar risken för mänskliga fel under fältavslutningar, vilket resulterar i bättre övergripande prestanda.
Kompatibilitet
Pigtails kan avslutas med olika kontakttyper, såsom SC, LC, ST eller andra, vilket säkerställer kompatibilitet med olika utrustningar och system. Denna anpassningsförmåga är värdefull i olika nätverksmiljöer.
Minskad signalförlust
Fabriksavslutningarna och precisionen i kontaktinriktningen hjälper till att minimera signalförlusten och säkerställa effektiv ljusöverföring. Detta är avgörande för att upprätthålla prestanda och integritet hos det fiberoptiska nätverket.
Applicering av Fiber Optic Pigtail
Avslutande fiberoptiska kablar
Fiberoptiska pigtails används vanligtvis för att avsluta fiberoptiska kablar, som används för att överföra optiska signaler över långa avstånd. Pigtails ansluts till den fiberoptiska kabeln och skarvas eller avslutas sedan med en optisk kontakt till en annan komponent i systemet, såsom en patchpanel eller optisk transceiver.
Bygga fiberoptiska nätverk
Fiberoptiska pigtails används ofta för att bygga fiberoptiska nätverk, där de används för att ansluta olika komponenter, såsom optiska sändtagare, optiska förstärkare och optiska splitters. De ger en pålitlig och effektiv anslutning mellan dessa komponenter, vilket säkerställer korrekt överföring av optiska signaler inom nätverket.
Datacenter
Fiberoptiska pigtails används också i datacenter för att ansluta optiska transceivrar och patchpaneler. Detta gör det möjligt för datacenter att hantera stora mängder datatrafik effektivt och med minimal signalförlust, vilket säkerställer hög-hastighet och tillförlitlig dataöverföring.
Test och underhåll
Fiberoptiska pigtails används också vid testning och underhåll av fiberoptiska system. De ger ett bekvämt sätt att testa optiska signaler utan att störa den huvudsakliga fiberoptiska kabeln, vilket gör det lättare att identifiera och lösa problem.
Fiberoptiska pigtails kräver korrekt installation och avslutning för att säkerställa optimal prestanda. Låt oss utforska processen steg-för- för både installation och avslutning, tillsammans med några underhållstips.
Installationsprocess
Börja med att förbereda den fiberoptiska kabeln, se till att den är ren och fri från skador eller veck. Skala av kabelns yttre mantel med en fiberavskiljare, så att fibertrådarna friläggs. Rengör de exponerade fibrerna med luddfria-servetter och isopropylalkohol för att ta bort smuts eller föroreningar. Förbered pigtailen genom att ta av dess skyddande beläggning, lämna en liten längd av bar fiber. Rikta in de avskalade ändarna av kabeln och pigtailen, och se till att de är korrekt inriktade för fusionsskarvning eller mekaniska kopplingar. Använd fusionsskarvning eller mekaniska kopplingar för att sammanfoga fibrerna på ett säkert sätt. Skydda skarven eller anslutningspunkten med krympslang eller kopplingsstövlar. Testa den installerade pigtailen med en optisk effektmätare för att verifiera signalstyrkan. Vanliga applikationer och industrier som använder fiberoptiska pigtails inkluderar telekommunikation, datacenter, medicinska anläggningar och industriell automation. De är viktiga för att ansluta olika enheter som switchar, routrar, transceivrar och patchpaneler.
Uppsägningsprocess
Börja med att förbereda den fiberoptiska kabeln på liknande sätt som nämnts i installationsprocessen. Skala av kabelns yttre mantel för att exponera fibrerna. Rengör båda ändarna av kabeln med luddfria-servetter och isopropylalkohol för att ta bort eventuella föroreningar. Förbered kontakten genom att ta bort skyddslocket och rengöra den också. Sätt in varje fiber i dess motsvarande spår i anslutningshylsan. Fäst anslutningsstommen säkert för att ge dragavlastning för de avslutade fibrerna. Inspektera och rengör allt överflödigt lim eller skräp runt kontaktområdet. Testa varje avslutad pigtail med en optisk effektmätare för att säkerställa korrekt signalöverföring. För att bibehålla optimal prestanda hos fiberoptiska pigtails är regelbunden inspektion och rengöring nödvändig. Undvik att böja eller vrida dem för mycket, eftersom detta kan orsaka signalförlust eller brott. Håll dem dessutom skyddade från damm och fukt.
Faktorer att tänka på innan du väljer en fiberoptisk pigtail
Typ av fiber
Det första du måste tänka på när du väljer fiberoptisk kabel är typen av fiber. Det finns två huvudtyper av fiber: enkel-läge och multiläge. Single-modefiber är designad för långa-överföringar, medan multimodefiber är bättre lämpad för kortare avstånd. Om du överför data över långa avstånd, vill du använda enkel-fiber. Om du sänder data över kortare avstånd räcker det med multimodfiber.
Kärnstorlek
Kärnstorleken på en fiberoptisk kabel hänvisar till diametern på glas- eller plastkärnan som bär ljussignalen. Kärnstorleken påverkar både kabelns bandbredd och avståndskapacitet. Generellt sett är större kärnstorlekar bättre för kortare avstånd och lägre bandbredder, medan mindre kärnstorlekar är bättre för längre avstånd och högre bandbredder.
Jacka Material
Mantelmaterialet i en fiberoptisk kabel är viktigt, eftersom det skyddar fibern från skador och miljöfaktorer. Det finns flera olika jackmaterial att välja mellan, inklusive PVC, LSZH och Plenum. PVC är det vanligaste mantelmaterialet och lämpar sig för de flesta applikationer. LSZH-jackor (Low Smoke Zero Halogen) används i miljöer där rök och giftiga ångor kan utgöra en fara, till exempel i flygplan eller ubåtar. Plenumjackor används i luftbehandlingsutrymmen, till exempel i kontorsbyggnader.
Anslutningstyp
Kontakttypen är en annan viktig faktor att tänka på när du väljer fiberoptisk kabel. Det finns flera olika kontakttyper tillgängliga, inklusive SC, FC, ST och LC. Vilken kontakttyp du väljer beror på utrustningen du ansluter till och avståndet mellan dem.
Installationsmiljö
Slutligen vill du ta hänsyn till installationsmiljön när du väljer fiberoptisk kabel. Olika miljöer kräver olika typer av kabel. Till exempel, om du installerar kabel i en tuff utomhusmiljö, vill du välja kabel som är designad för utomhusbruk och som tål exponering för väder och vind. Om du installerar kabel i ett datacenter, vill du välja kabel som är lätt att installera och hantera.
Använda tips för fiberoptisk pigtail
Håll kabelanslutningarna rena och torra
Innan du använder fiberoptiska kablar, rengör kontakterna på kabeln och på kablarna eller portarna som kabeln är ansluten till. Anslutningar kan lätt förorenas av damm, oljor från händer, filmrester som kondenseras från luftångor och beläggningar som lämnas efter att vatten och lösningsmedel avdunstat. Fukt kan också korrodera kabelavslutningar, så förvara kablar i torra områden.
Lämna dammskydd på tills du är redo att ansluta
Dammskydd håller föroreningar och fukt borta från kontakten och skyddar den från skador. Efter att du tagit bort ett dammskydd, inspektera och rengör hylsan innan du ansluter till en annan kabel eller enhet. Använd endast rengöringsmedel avsedda för fiberoptiska anslutningar.
Ta det lugnt
Fiberkablar är extremt hållbara och består av beklädnad, beläggningar och mantel som skyddar de ömtåliga glassträngarna och ger styrka. Ändå, om de hanteras fel, kan glassträngarna spricka vilket påverkar signalöverföringen.
Testa för felpoäng
Att överskrida kabelns böjradie eller krossmotståndsvärden kan påverka prestandan, så använd en visuell felsökning (VFL) för att hitta eventuella felpunkter eller en effektmätare för att avgöra om det finns signalförlust.
Undvik trassliga kablar
Spola fiberoptiska kablar och säkra kontakter med kardborrefästen. Eftersom komprimerade kablar kan orsaka signalförlust, undvik att använda dragkedjor i plast. När dragkedjor är den enda lösningen, knäpp ihop dragkedjorna löst.
