Hej där! Som leverantör av fiberoptiska lappsladdar blir jag ofta frågad om skillnaderna mellan multimodsteg - index och multimode graderad - indexfiberoptiska lappsladdar. Så låt oss dyka rätt in och bryta ner det på enkla termer.
Vad är multimode fiberoptiska lappsladdar?
Först och främst är multimodfiberoptiska lappkabel som används för att ansluta olika enheter i ett fiberoptiskt nätverk. De är utformade för att bära flera ljusstrålar (eller lägen) samtidigt. Detta är bra för kort avståndskommunikation, som i lokala nätverk (LAN) inom en byggnad eller campus.
Multimode Step - Index Fiber Optic Patch Cords
Låt oss börja med Multimode Step - Index Fiber Optic Patch Cords. Föreställ dig detta: Kärnan i fibern i dessa lappkabel har ett enhetligt brytningsindex. Det betyder att alla ljusstrålar reser genom kärnan med samma hastighet i teorin. Men här är fångsten.
När ljus kommer in i kärnan i olika vinklar (som är vanligt i multimodfibrer), måste strålarna som reser i brantare vinklar täcka ett längre avstånd jämfört med de som reser mer rakt igenom. Detta kallas modal spridning. Som ett resultat sprids de lätta pulserna ut när de reser längs fibern.
Om du till exempel skickar en datasignal kan spridningen av dessa lätta pulser få signalen att förvränga. Detta begränsar avståndet som signalen kan resa utan att bli för skadad. Så, multimodsteg - indexfiberoptiska lappsladdar är vanligtvis bara lämpliga för mycket korta applikationer, som att ansluta enheter i ett enkelrum eller en liten garderob.
En av fördelarna med Multimode Step - indexfiberoptiska patch -sladdar är att de är relativt billiga att tillverka. Detta gör dem till en kostnad - effektivt alternativ för applikationer där avståndet är kort och datahastigheten är inte extremt hög. Men om du behöver skicka data över längre avstånd eller med högre hastigheter kan du stöta på problem.
Multimode Graded - Index Fiber Optic Patch Cords
Låt oss nu prata om multimode graderade - indexfiberoptiska lappsladdar. Kärnan i dessa fibrer har ett brytningsindex som gradvis minskar från mitten till ytterkanten. Detta är ett spel - växlare.
Det graderade brytningsindexet orsakar de ljusstrålar som rör sig i brantare vinklar för att påskynda när de rör sig mot den yttre delen av kärnan. Samtidigt rör sig strålarna som reser mer rakt genom mitten lite långsammare. På detta sätt tenderar alla ljusstrålar att komma fram till slutet av fibern ungefär samtidigt.
Resultatet? Minskad modal spridning. Med mindre spridning kan datasignalerna resa mycket längre och med högre hastigheter jämfört med multimodsteg - indexfibrer. Till exempel, i ett stort campus LAN där du behöver ansluta byggnader som är hundratals meter från varandra, är multimode graderade - indexfiberoptiska lappsladdar ett mycket bättre val.
Dessa patchkabel är emellertid dyrare att göra på grund av den komplexa tillverkningsprocessen som krävs för att skapa det graderade brytningsindexet. Men den extra kostnaden är ofta värt det när du överväger den förbättrade prestanda.
Prestation jämförelse
När det gäller bandbredd har multimod graderad - indexfiberoptiska lappkabel en mycket högre bandbredd än multimodsteg - index. Bandbredd hänvisar till mängden data som kan överföras på en viss tid. Så om du har att göra med höghastighetsdataapplikationer som videoströmning, molnberäkning eller storskalig dataöverföringar, är det graderade - indexalternativet vägen att gå.
När det gäller dämpning (förlusten av signalstyrka när den reser genom fibern) upplever båda typerna av lappkablar viss förlust. Men de graderade - indexfibrerna har i allmänhet lägre dämpning över längre avstånd på grund av den reducerade modala spridningen.
Ansökningar
Multimodsteg - Indexfiberoptiska lappsladdar används vanligtvis i applikationer där kostnaden är en viktig faktor och avståndet är kort. Några exempel inkluderar anslutningsdatorer till nätverksomkopplare på ett litet kontor eller ställer in ett enkelt hemnätverk.
Å andra sidan används multimode graderade - indexfiberoptiska lappkabel i mer krävande applikationer. De är idealiska för datacenter, där dataöverföring med hög hastighet är avgörande. De används också i stora företagsnätverk, utbildningsinstitutioner och sjukhus där tillförlitlig och hög hastighetskommunikation behövs.
Våra produktutbud
Som en fiberoptisk lappsladdleverantör erbjuder vi ett brett utbud av produkter för att tillgodose olika behov. Om du letar efter högkvalitativa multimod graderade - indexfiberoptiska lappsladdar, har vi dig täckt. Vi har också multimode -steg - indexplattor för de kostnader - känsliga kortområdesapplikationer.
Kolla in några av våra populära produkter:

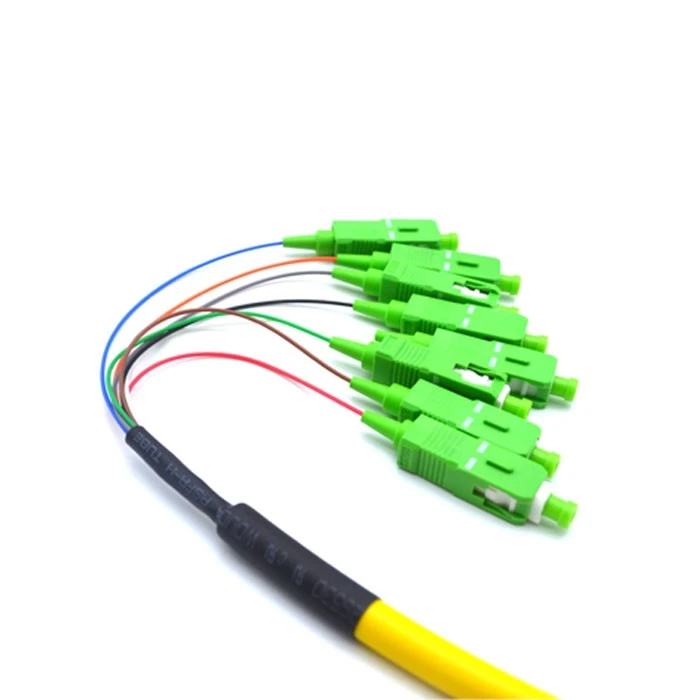

- Fiberoptisk fanout Pigtail SC APC: Den här produkten är bra för applikationer där du behöver dela en enda fiber i flera fibrer.

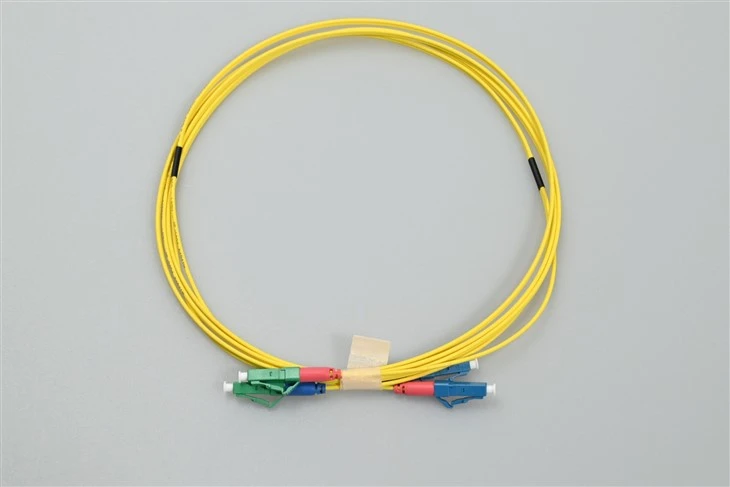

- Fiber Optic Patch Cord LC APC till LC UPC Duplex: Idealisk för att ansluta enheter med olika typer av kontakter.
- OM4 Multi - Fiber 100 GB Multimode 50/125 Fiber Optic Cable MTP/MPO till LC Breakout 12 Fiber: Denna högprestanda kabel är perfekt för höghastighetsdataöverföring i datacenter och stora nätverk.
Slutsats
Så för att sammanfatta det ligger den största skillnaden mellan multimodsteg - index och multimod -graderad - indexfiberoptiska patch -sladdar i deras brytningsindexprofiler, vilket i sin tur påverkar deras prestanda när det gäller modal spridning, bandbredd och distansfunktioner. Multimode Step - Index är bäst för kortområde, låga kostnadsapplikationer, medan multimode betygsatt - index är för långvarig, höghastighetsapplikationer.
Om du är ute efter marknaden för fiberoptiska lappsladdar, oavsett om det är för ett litet hemnätverk eller en stor företagsinställning, är vi här för att hjälpa. Vi kan ge dig rätt produkter till konkurrenskraftiga priser. Tveka inte att nå ut för mer information eller för att starta en inköpsförhandling. Vi är alltid redo att hjälpa dig att hitta de bästa fiberoptiska lösningarna för dina behov.
Referenser
- "Fiberoptic Communication Systems" av Govind P. Agrawal
- "Optical Fiber Technology: Fundamentals" av R. Ramaswami, Kn Sivarajan och G. Sasaki
