FTTH ODN-lösning för snabb och tillförlitlig implementering av fiberåtkomst
Evolux levererar passiva fiberoptiska komponenter för FTTH, FTTx och PON accessnätverk, inklusive SC/APC-kontakter, adaptrar, pigtails, patch-kablar, PLC-delare och uttagslådor.
FTTH ODN-lösning för snabb och tillförlitlig implementering av fiberåtkomst
Evolux levererar passiva fiberoptiska komponenter för FTTH, FTTx och PON accessnätverk - SC/APC-kontakter, adaptrar, pigtails, patch-kablar, PLC-delare och uttagslådor.
Vår FTTH-produktlösning hjälper teleoperatörer, entreprenörer och distributörer att bygga stabila, skalbara och lätta-att-installera optiska distributionsnätverk, från centralkontorspatchning till sista-milen.
öron Fiber Optic Supply Experience
Fiberoptiska kontakter medföljer
FTTH & FTTx projektordrar stöds
Märkning & förpackning tillgänglig

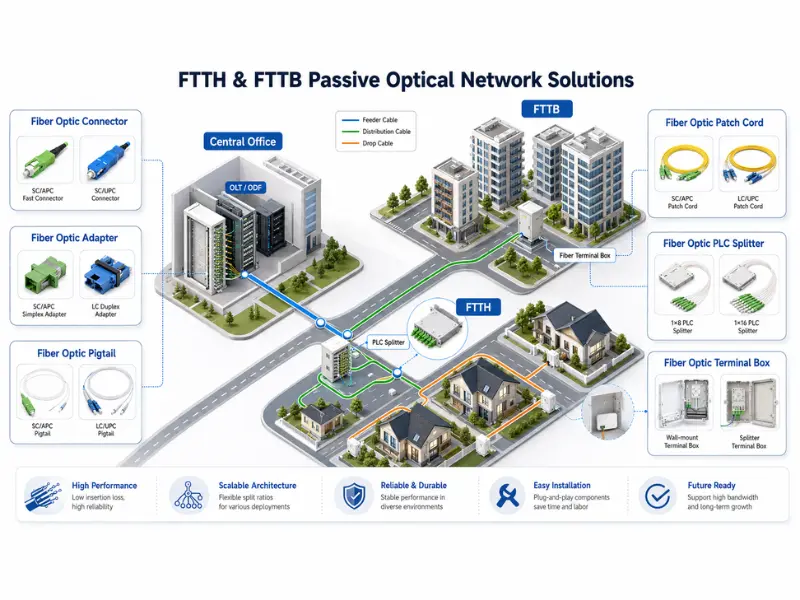

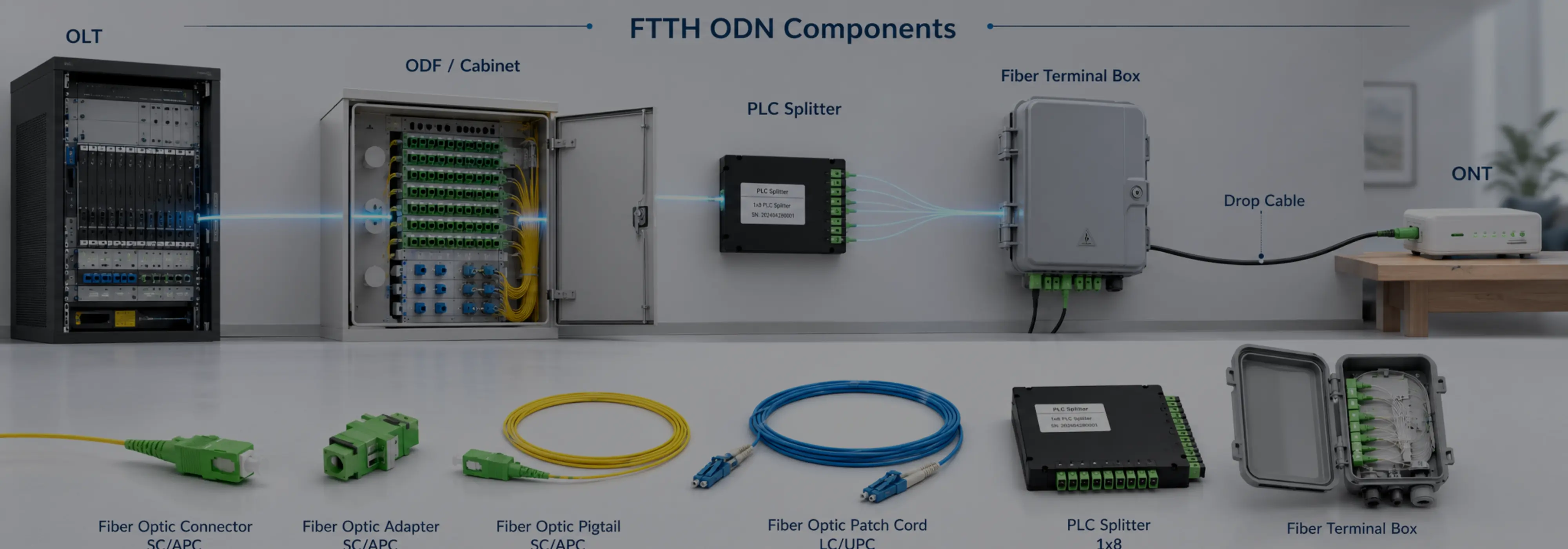

Typisk FTTH ODN-nätverksarkitektur
I ett typiskt FTTH PON-nätverk kopplar passiva optiska komponenter centralkontoret till slutanvändare utan aktiv utrustning i distributionsvägen. Evolux tillhandahåller de passiva nyckelkomponenterna som används för delning, skarvning, lappning, avslutning och abonnentanslutning
OLT
Centralkontoret
01
ODF / Skåp
Matarkabel
02
PLC splitter
1×4 – 1×64
03
Kopplingslåda
Distribution
04
Släpp → ONT
Abonnent
05
Varje sektion av FTTH-nätverket kräver kompatibla passiva komponenter. Kontakttyp, splitterförhållande, kopplingslådans kapacitet, fibertyp och installationsmiljö påverkar alla nätverkets prestanda och installationseffektivitet. Evolux hjälper kunder att välja matchande produkter enligt projekttopologin, antalet abonnenter och implementeringsscenariot.
Rekommenderade FTTH-produktfamiljer
Evolux tillhandahåller de viktigaste passiva fiberoptiska produktfamiljerna som används i FTTH- och PON-accessnätverk. Dessa produkter kan levereras individuellt eller kombineras till en skräddarsydd FTTH projekt BOM.
Fiberoptisk kontakt
SC/APC-snabbkontakt, SC/UPC-kontakt och LC-kontakt för fältavslutning, ONT-anslutning, uttagslåda och patchning.
Används vid: fältavslutning · ONT · patchning
Fiberoptisk snabbkoppling Sc Apc
Fiberoptisk Sc-kontakt
Fiberoptiska Lc-kontakter
Fiberoptisk adapter
SC/APC simplexadapter, LC duplexadapter och flänsadapter för uttagslådor, distributionslådor, ODF och splitterboxar.
Används i: uttagslåda · ODF · splitbox

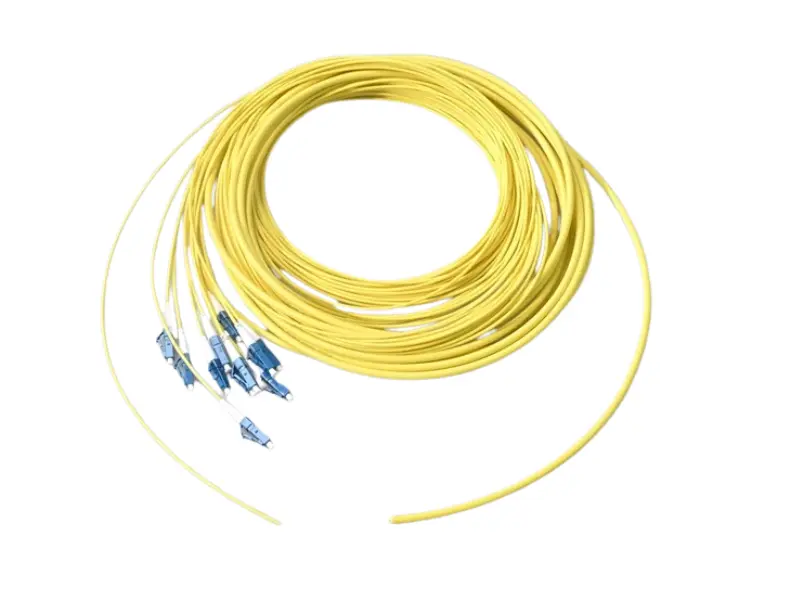

Fiberoptisk Pigtail
SC/APC och LC/UPC pigtails i OS2 G.657A1/A2 fiber för skarvningspunkter, anslutningslådor och distributionsramar.
Används i: skarvpunkter · anslutningslåda · ODF

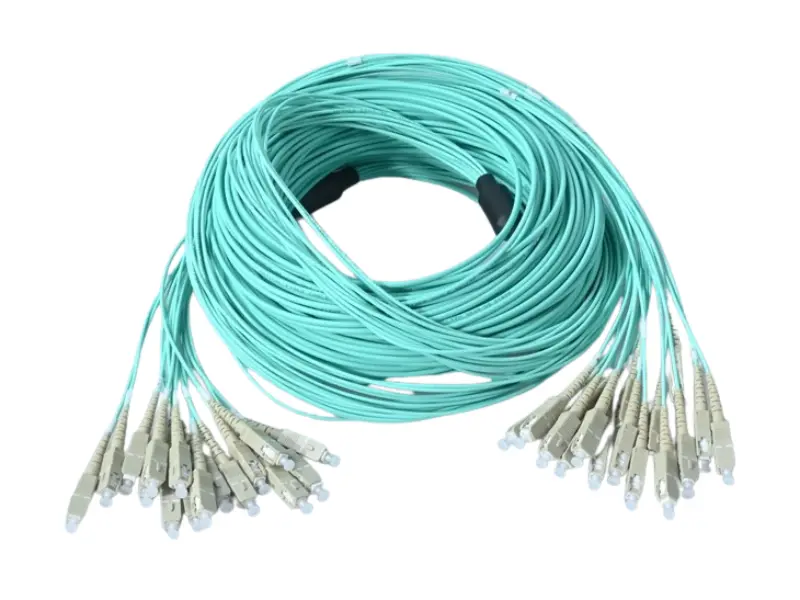

Fiberoptisk patchsladd
SC/APC simplex, LC och bepansrade patchsladdar för OLT, ODF, splitter, uttagslåda och ONT-anslutning.
Används i: OLT · ODF · splitter · ONT

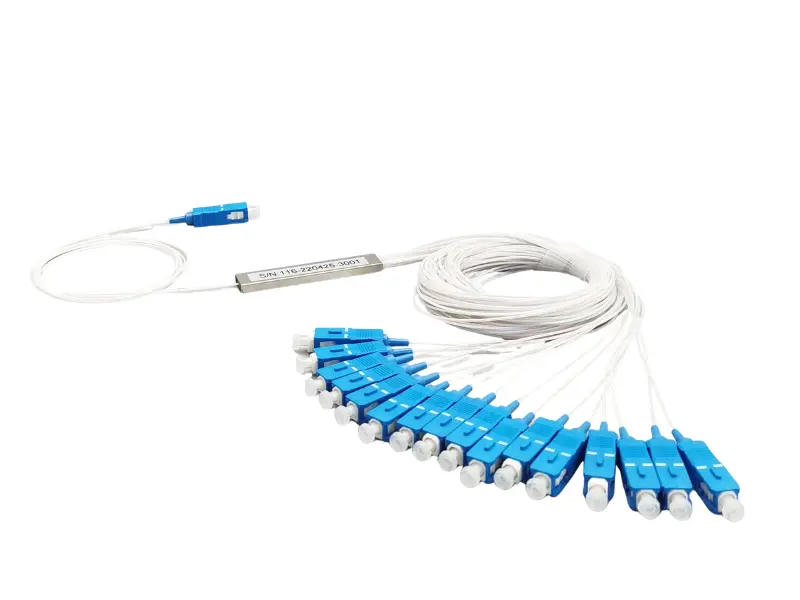

Fiberoptisk PLC splitter
1×4, 1×8, 1×16, 1×32 och 1×64 PLC-delare för PON-signaldelning, centraliserad och sekundär delning.
Används vid: PON-delning · centraliserad · sekundär
Fiberoptisk anslutningslåda
Uttagslådor med 2 till 24 kärnor, splitterboxar och väggmonterade-lådor för korridor, vägg, stolpe och abonnentåtkomstpunkter.
Används i: korridor · vägg/stolpe · accesspunkter
Oavsett om ditt projekt behöver standard SC/APC patch-kablar eller en komplett uppsättning kopplingslådor, PLC-delare, adaptrar och pigtails - Evolux stöder flexibel produktmatchning för olika FTTH-implementeringsmodeller.
FTTH-lösningstyper för olika implementeringsbehov
Olika FTTH-projekt kräver olika installationsmetoder. Evolux stöder splitsnings-baserade FTTH-, för-terminerade FTTH- och MDU-byggnadsfiberdistributionslösningar.

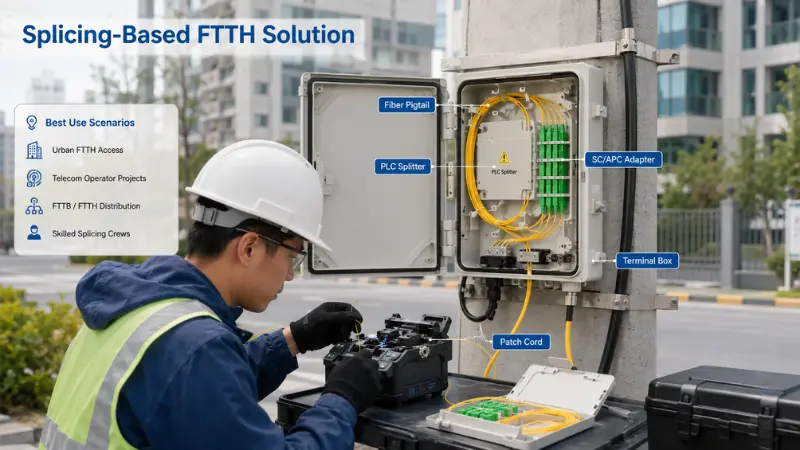

Splitsning-Baserad FTTH-lösning
För traditionella FTTH-projekt, kostnads-känsliga åtkomstnätverk och implementeringar där fältfusionsskarvning krävs.
Kärnfördel:stabil anslutning och flexibel routing - byggd för långsiktiga-nätverk med fast access.
Fiberstjärtar är sammanfogade med matar- eller distributionsfibrer, medan adaptrar och kopplingslådor ger organiserade, skyddade anslutningspunkter - idealiska för projekt som behöver stabil-prestanda och flexibel routing på plats.
- SC/APC-adapter
- PLC splitter
- Kopplingslåda
- Patch sladd
Bästa användningsscenarier
- Urbana FTTH-accessnätverk
- Telekomoperatörsprojekt
- FTTB / FTTH distributionspunkter
- Lag med skickliga skarvningsteam

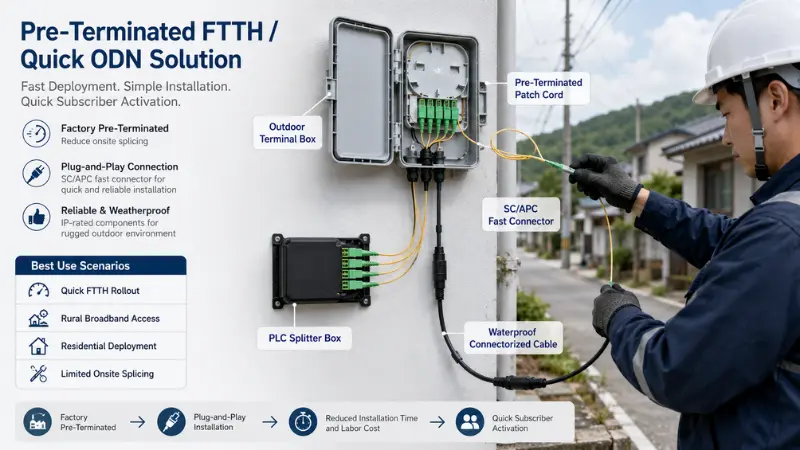

Pre-Avslutad FTTH/Quick ODN
För snabb aktivering av abonnenter, låg-bostäder, bredband på landsbygden och marknader med höga arbetskostnader.
Kärnfördel:minska fältskarvningen, förenkla installationen och påskynda aktiveringen av abonnenter.
Fabriks-terminerade kablar, kontakter och uttagslådor förbättrar driftsättningshastigheten och minskar installationsfel - lämpade för snabba FTTH-utbyggnader där installationseffektivitet och konsekvent kvalitet är viktigast.
- Beskrivning Beskrivning Beskrivning
- Specifikationer
- Drag
- Ansökningar
Bästa användningsscenarier:
- Snabb utrullning av FTTH
- Tillgång till bredband på landsbygden
- Utplacering av bostäder
- Begränsade skarvningsresurser på plats

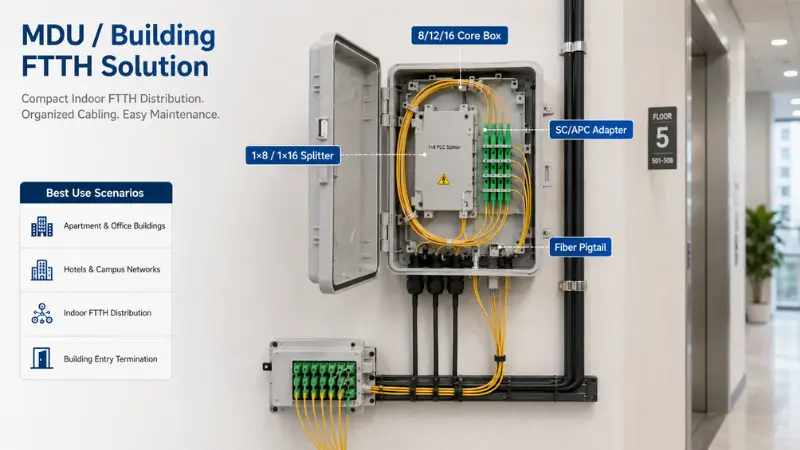

MDU / Building FTTH Solution
För lägenheter, kontorsbyggnader, hotell, campus och fler-bostäder.
Kärnfördel:kompakt fiberdistribution för fler-bostäder och entrépunkter för inomhusbyggnader.
För MDU och byggnads-FTTH är kompakt distribution och enkelt underhåll nyckeln. Evolux tillhandahåller uttagslådor, splitter, adaptrar, pigtails och lappsladdar för inomhusbruk för korridor-, -golvnivå och åtkomstpunkter på abonnent-sidan.
- 8/12/16 Core Box
- 1×8 / 1×16 Splitter
- SC/APC-adapter
- Fiber Pigtail
Bästa användningsscenarier
- Lägenhets- och kontorsbyggnader
- Hotell och campusnätverk
- FTTH-distribution inomhus
- Uppsägning av byggnadsingång
Hur väljer man FTTH-produkter för ditt projekt?
Rätt FTTH-konfiguration beror på nätverksstruktur, splitterdesign, installationsmiljö och abonnentantal. Använd den här guiden för att välja lämpliga passiva komponenter innan du begär en offert.
| Projektets skick | Rekommenderad riktning | Information att bekräfta |
|---|---|---|
| Centraliserad uppdelning | PLC splitterskåp / ABS / LGX | Splitterförhållande, portkvantitet, kontakttyp, installationsutrymme |
| Sekundär splittring | Kopplingslåda med splitter | Användartäthet, golvmängd, underhållsmetod |
| Utomhus Vägg / Stolpe Montering | IP65 utomhuskopplingsbox | Vattentät nivå, kabelinföringsriktning, monteringsmetod |
| Korridor / inomhusinstallation | Kompakt låda + pigtail + lappsnöre | Flam-krav, böjradie, lådstorlek |
| Snabb aktivering av abonnenter | För-avslutad drop patch-sladd | Kabellängd, kontakttyp, dragögla, tätskikt |
| PON nätverksanslutning | SC/APC-kontakt + PLC-delare | Splitterförhållande, optisk effektbudget, OLT/ONT-gränssnitt |
För de flesta FTTH PON-nätverk används vanligtvis SC/APC-kontakter för att minska reflektion. Den slutliga kontakttypen bör dock alltid matcha OLT, ONT, splitter och projektspecifikation. Evolux kan hjälpa till att bekräfta produktkompatibilitet före massproduktion.
Tekniska kontrollpunkter för FTTH ODN-distribution
FTTH-projekt kräver mer än produktinköp. Optisk prestanda, installationsmiljö, anslutningskompatibilitet och testdokumentation bör alla övervägas innan den slutliga produktlistan bekräftas.
KONTROLL 01

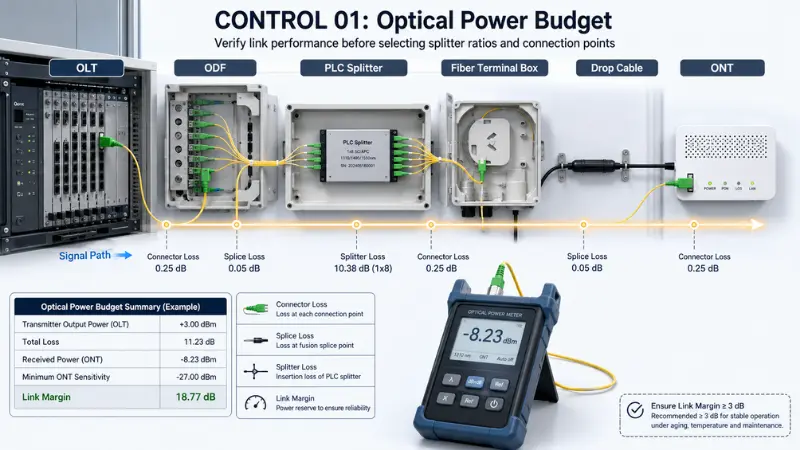

Budget för optisk effekt
Bekräfta splitterförlust, kontaktförlust, skarvförlust och länkmarginal innan du väljerdelningsförhållandenoch anslutningspunkter. En ordentlig effektbudget håller signalen stabil från OLT till ONT.
KONTROLL 02

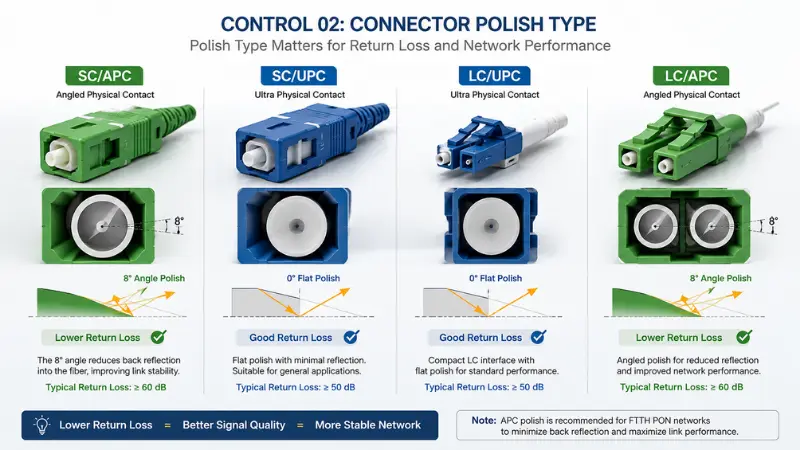

Kontakt polsk typ
PON-nätverk använder vanligtvis SC/APC eftersom APC-polering minskar returförlusten. SC/UPC, LC/UPC eller LC/APC kan också gälla - sePC vs UPC vs APC polish.
KONTROLL 03

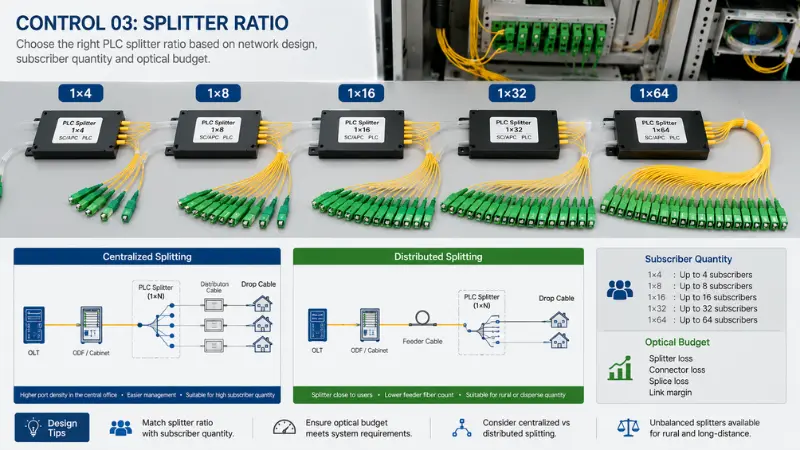

Splitterförhållande
Vanliga PLC-förhållanden är 1×4, 1×8, 1×16, 1×32 och 1×64. Välj efter antal abonnenter, optisk budget och centraliserad kontra distribuerad design - inklusiveobalanserad klyvningför landsbygden.
KONTROLL 04

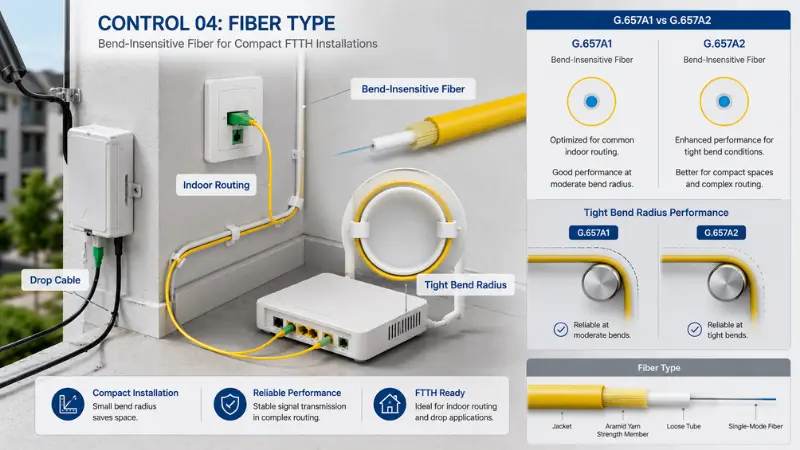

Typ av fiber
För kabeldragning och inomhusdragning är böjningsokänsliga fibrer som G.657A1 / G.657A2 att föredra för kompakta utrymmen och snäva böjradie. Jämföraenkel-läge kontra multiläge.

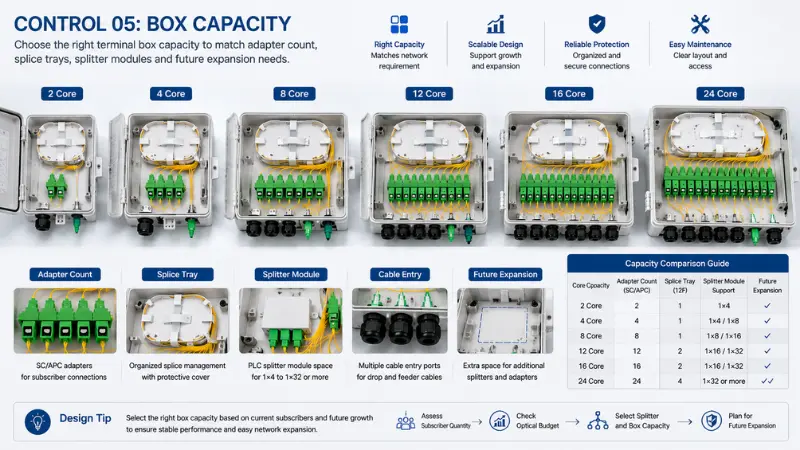

KONTROLL 05
Box kapacitet
Matchuttagslådankapacitet för adapterantal, skarvbrickor, splittermoduler och framtida expansion. Vanliga alternativ: 2, 4, 8, 12, 16 och 24 kärnor.

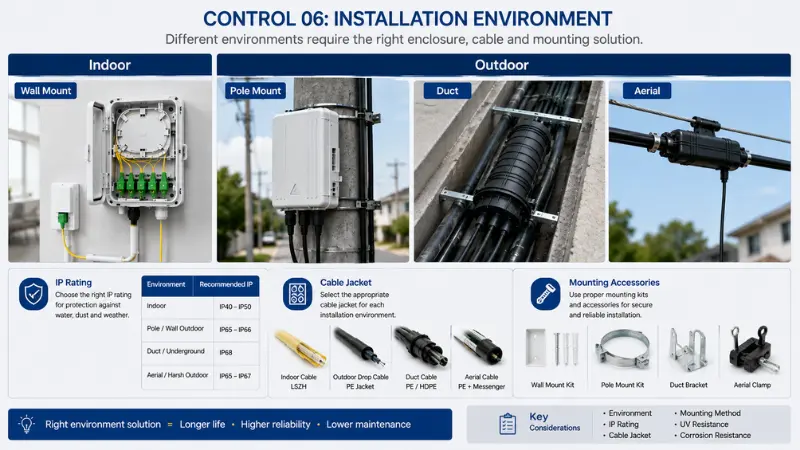

KONTROLL 06
Installationsmiljö
Inomhus-, utomhus-, vägg-, stolp-, kanal- och antennmiljöer kan behöva olika kabelmantel, boxmaterial, IP-klasser och monteringstillbehör. Seinstallation inomhus och utomhus.
FTTH Procurement & Engineering Guides
Referensartiklar för att hjälpa ditt team att planera PON-delning, välja kontakter och förbereda en komplett FTTH passiv komponent BOM.
Anpassad FTTH-produktmatchning & BOM-support
Varje FTTH-projekt har olika krav. Evolux stöder flexibel produktmatchning och anpassning så att du kan förbereda rätt material för accessnätverksdistribution.
Kontakt: SC/APC, SC/UPC, LC/UPC, LC/APC
Kabellängd & kabelmantel
PLC splitterförhållande
Uttagslådans kapacitet
Installationstyp inomhus eller utomhus
Adapterkvantitet & panelkonfiguration
OEM-etikett & förpackning
Datablad & IL/RL testrapport
Skicka din nätverkstopologi, abonnentantal, splitterplan och installationsmiljö - vårt team kommer att rekommendera kompatibla kontakter, adaptrar, pigtails, patch-kablar, PLC-delare och terminalboxar för ditt FTTH-projekt.
Vanliga frågor om FTTH ODN-lösning
F: Vilka produkter krävs vanligtvis för ett FTTH ODN-projekt?
S: Ett typiskt FTTH ODN-projekt kan kräva fiberoptiska kontakter, adaptrar, pigtails, patch-kablar, PLC-delare, kopplingslådor, drop-kablar och relaterade tillbehör. Den slutliga produktlistan beror på nätverkstopologi, splitterförhållande, installationsmiljö och abonnentantal.
F: Kan Evolux tillhandahålla en komplett FTTH-produktstycklista?
A: Ja. Kunder kan skicka oss nätverkstopologi, abonnentantal, splitterplan och installationsmiljö. Evolux kan rekommendera en lämplig FTTH passiv komponent BOM baserat på projektets krav.
F: Vilken kontakttyp används vanligtvis i FTTH PON-nätverk?
S: SC/APC används ofta i FTTH PON-nätverk eftersom det hjälper till att minska optisk reflektion. Den slutliga kontakttypen bör dock matcha OLT, ONT, splitter och projektspecifikation. Se vår SC/APC-kontaktguide.
F: Vilka PLC-delningsförhållanden finns tillgängliga?
S: Vanliga PLC-delningsförhållanden inkluderar 1×2, 1×4, 1×8, 1×16, 1×32 och 1×64. Andra konfigurationer kan diskuteras enligt projektkrav. Bläddra bland alla PLC-delare.
F: Kan du stödja för-avslutade FTTH-lösningar?
A: Ja. Evolux kan stödja för-avslutade patch-kablar, snabba kontakter, uttagslådor och relaterade passiva komponenter för att minska skarvning på plats och förenkla installationen.
F: Kan du tillhandahålla produkter för både inomhus- och utomhusinstallation av FTTH?
A: Ja. Evolux tillhandahåller uttagslådor för inomhus och utomhus, patchsladdar, pigtails, adaptrar och andra passiva FTTH-komponenter. Utomhusapplikationer kan kräva vattentäta lådor, lämpliga kabelmantel och lämpliga monteringstillbehör.
Bygg ditt FTTH ODN-projekt med matchade passiva fiberkomponenter
Oavsett om du behöver standard FTTH-produkter eller en skräddarsydd projektlista, kan Evolux hjälpa dig att matcha kontakter, adaptrar, pigtails, patch-kablar, PLC-splittrar och terminalboxar för din nätverksinstallation.
