Evolux Data Center Fiberkabellösning
Bygg en RFQ-färdig passiv fiber BOM med MPO/MTP-trunkar och breakouts, LC-patch-kablar, OM3/OM4 multimode eller OS2 enkelläges-alternativ, kompatibla adaptrar och projektspecifika-märkningar.
Etablerat 2013
Företagsprofilpublicering
10+ år
Erfarenhet från fiberoptikbranschen anges på plats
Prover till bulk
Exempel, stöd för små-partier och volymbeställningar
IL/RL dokumentation
Projekt slutförda
Fiberkablar med hög-densitet för serverrum, företagsnätverk och molninfrastruktur
Evolux tillhandahåller passiv anslutning för kabelprojekt för datacenterfiber, inklusive LC-patch-kablar, MPO/MTP-kablar, OM3- och OM4-multimodskablar, OS2-enkellägeskablar-, fiberadaptrar och pigtails. Sortimentet täcker utrustningspatchning, skåplänkar, ryggradsstammar, breakout-övergångar och strukturerade kabeldragningar, tillägg och ändringar. Datacenteroperatörer, nätverksintegratörer, kabelentreprenörer och distributörer kan köpa standardprodukter, begära prover eller förbereda en projektlista för små-batch- och bulkproduktion. Som tillverkare av datacenterfiberkablar och OEM-leverantör av fiberoptiska kablar kan Evolux granska kontaktkombinationer, fiberläge, polering, längd, mantel, färg, märkning och förpackning. Köpare som planerar en MPO/MTP-kabellösning med-hög densitet bör skicka in transceivergränssnitt, fiberantal, kön och polaritet med RFQ.
Fiberkabelprodukter för datacenter med verifierbara specifikationer
Produktkorten nedan använder namn, alternativ och numeriska värden publicerade på Evolux produktsidor. Slutliga offerter bör identifiera vald förlustgrad, kontaktkartläggning och kabelkonstruktion eftersom inte alla alternativ gäller för varje montering.

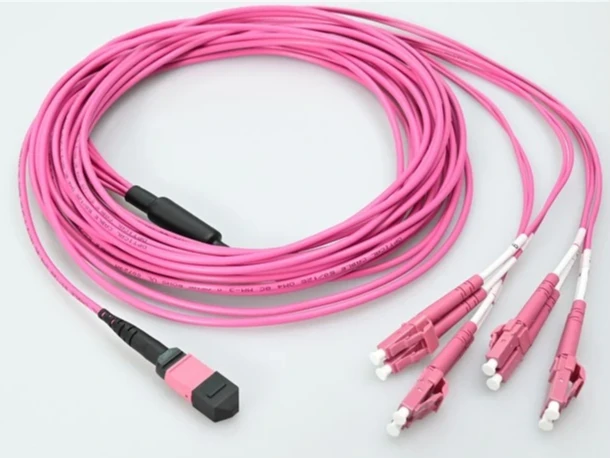

MTP hona till 4 × LC UPC Duplex, 8-fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL max 0,35 dB; LC IL Mindre än eller lika med 0,2 dB
- 3,0 mm OFNP-kabel; 150 m vid 40/100G och 850 nm

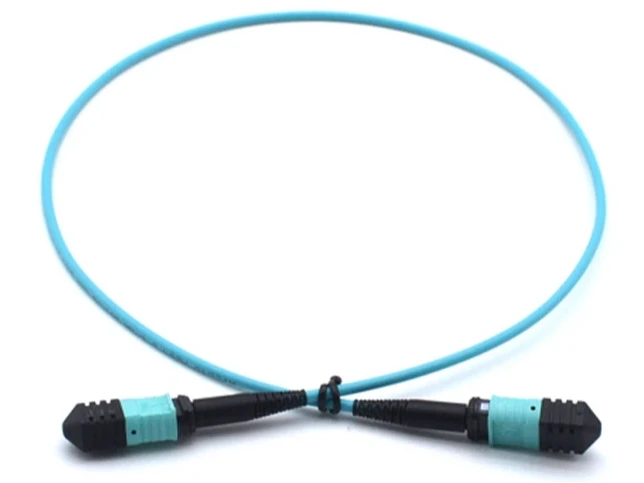

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-fiber OM3-enhet
- 3,0 mm LSZH-kabel; publicerad 1 m konfiguration
- MM låg-förlust IL: typisk<0.30 dB; max <0.5 dB

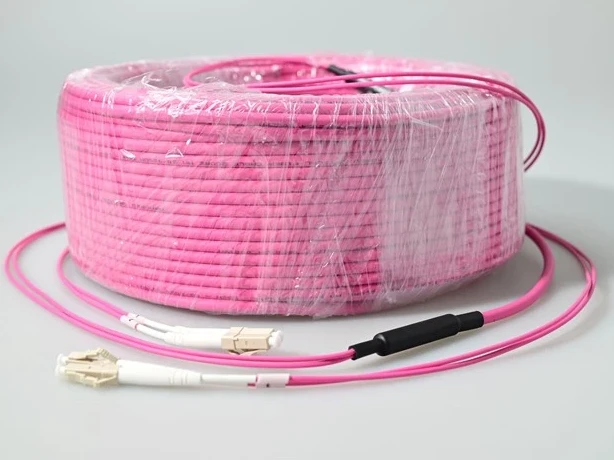

LC till LC OM4 Multimode Duplex Patch-sladd
- 1,25 mm liten-form-faktorhylsa
- IEC 61754-20 kontaktgränssnitt
- Riser, plenum och anpassade kabelalternativ anges
LC UPC OM3 Uniboot Multimode Patch-kabel
- OM3 laser-optimerad 50/125 µm fiber
- 10G når upp till 300 m vid 850 nm
- OFNR och OFNP; standardlängder 0,5 m till 30 m
Anpassad LC/UPC Single-Mode Patch-kabel
- 9/125 µm enkelläge-alternativ
- IL Mindre än eller lika med 0,30 dB IEC Grade C; Mindre än eller lika med 0,15 dB IEC Grade B
- 0,9/2,0/3,0 mm; PVC, LSZH eller OFNP
MTP/MPO-adapter med justeringshylsa
- Insättningsförlust 0,2 dB max
- Minst 1 000 parningscykler
- Flänsad/flänslös; simplex/duplex; RoHS uppgav

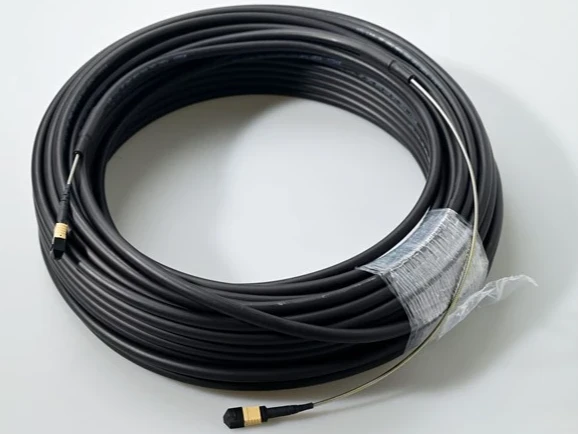

MPO/MTP bepansrad fiberoptisk patchkabel
- OS2, OM3 eller OM4; 8, 12, 24, 48, 72 eller 144 fibrer
- Spiralrustning av rostfritt-ståltejp
- IEC 61754-7 och TIA 604-5
LC/LC Duplex Multimode Adapter
- LC-adaptertyp; dubbelsidig kropp
- UPC polskt gränssnitt
- Multimode; ingen-flänskonfiguration

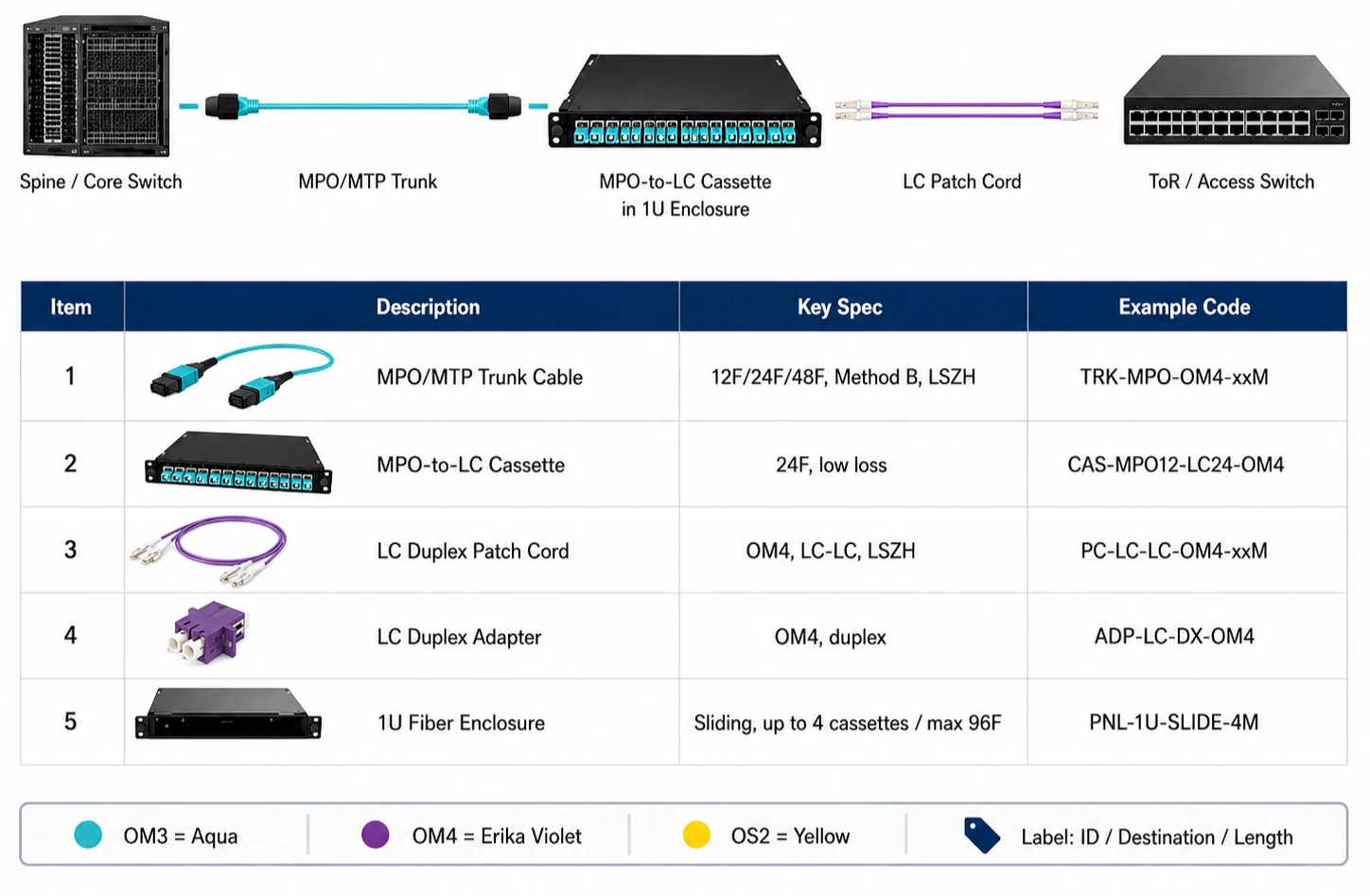

Fiberkabelarkitektur för datacenter med hög-densitet efter länkroll
En användbar strukturerad kabelplan börjar med anslutningspunkter, inte en allmän kabellista. Kartlägg utrustningens gränssnitt och patchningsmetod i varje steg, tilldela sedan kontaktens kön, polaritet, fiberkvalitet och mantel till hela kanalen.
Server eller lagring
Bekräfta LC-duplex eller direkt MPO/MTP-transceivergränssnitt och den erforderliga fiberkvaliteten.
01
ToR / EoR Switch
Använd LC-patchning för duplexportar eller en MPO/MTP-brytning för parallell-till-duplexkonvertering.
02
Rack Patch Field
Matcha LC-duplex- eller MPO/MTP-adaptrar till den av köparen-specificerade panelen eller kassetten.
03
Rad / Backbone Trunk
För-avslutade MPO/MTP-enheter konsoliderar fibrer och minskar fälttermineringsarbetet.
04
MDA / Cross-Anslut
Bevara etiketter, polaritet och förlust-budgetposter över den strukturerade kabelbanan.
05
| Projektets skick | Rekommenderad kabelriktning | Köparen måste bekräfta | Relevant Evolux scope |
|---|---|---|---|
| Duplex utrustning patchning | LC-till-LC duplex- eller uniboot-kabel | Fiberkvalitet, polish, längd, jacka, portmärkning | OM3/OM4 multimode och 9/125 µm enkel-mode LC-enheter |
| Parallell ryggrad | MPO/MTP trunk | 8/12/24-fiberdesign, kön, polaritet, nyckelorientering, förlustklass | MPO/MTP-enheter i OS2-, OM3- och OM4-konfigurationer |
| Parallell-till-duplexmigrering | MTP/MPO-till-LC-utbrott | Transceiver-mappning, LC-parordning, kön och total kanalförlust | 8-fiber OM4 MTP hona till fyra LC UPC duplexenhet |
| Hög-trafik eller exponerad väg | Bepansrad multi-fiberenhet | Fiberantal, kabelgeometri, ruttbegränsningar och böjkontroll | Spiralarmerade MPO/MTP-alternativ i rostfritt-stål |
| Panel- eller kassettkoppling | LC- eller MPO/MTP-adapter | Fotavtryck, fläns, tangentorientering, läge och polishkompatibilitet | LC duplex och MTP/MPO flänsade eller flänslösa adaptrar |
MPO/MTP Datacenter Fiberkablage för kompakta trunks och breakout-länkar
Evolux publicerade sortiment stödjer de två praktiska MPO/MTP-rollerna i ett strukturerat system:multi-trunking mellan distributionspunkteroch breakout-enheter som presenterar duplexanslutningar till utrustning.
8 fibrer → 4 LC-duplexpar
Breakout-prestanda anges för båda kontakttyperna
OM4-enheten med 8-fiber använder en MTP-honkontakt och fyra LC UPC-duplexändar. Dess publicerade gränser skiljer MTP-gränssnittet vid 0,35 dB maximal insättningsförlust från LC-gränssnittet vid Mindre än eller lika med 0,2 dB, så en köpare kan placera varje anslutning i kanalförlustbudgeten istället för att förlita sig på ett enda odefinierat "lågförlust"-krav.
8–144 fibrer publicerade
Standard- och pansarkonstruktioner adresserar olika vägar
Standardprodukten MPO/MPO-OM3-12F-3.0MM-LSZH-1M är lämpad för kompakta inomhuskanaler, medan den bepansrade MPO/MTP-serien har spiraltejp i rostfritt stål.Armering bör väljas för mekanisk exponering; det ersätter inte behovet av att bekräfta böjningskontroll, kopplingsbortfall, polaritet eller panelkompatibilitet.
LC Data Center Fiberkabel för tät switch och serverpatchning
LC-enheter passar utrustningsportar och patchfält där varje länk använder ett duplex sändnings/mottagningspar. 1,25 mm LC-hylsanger ett mindre gränssnitt än SC, medan uniboot-konstruktion minskar antalet kabelkroppar som dras genom ett tätt ställ.
OM3: 10G upp till 300 m vid 850 nm
Använd OM3 där transceivern och räckvidden stödjer den
Den publicerade LC UPC OM3 uniboot-kabeln använder laser-optimerad 50/125 µm fiber och erbjuds i OFNR- och OFNP-versioner. Evolux listar standardlängder från 0,5 m till 30 m och accepterar anpassade längder, vilket gör att stycklisten kan kontrollera service-slingöverskott istället för att använda en längd för varje rackposition.
OM4 eller 9/125 µm enkel-läge
Välj fiberkvalitet från optiken, inte enbart färg
LC-portföljen innehåller enOM4 multimode duplexproduktoch anpassningsbara 9/125 µm enkellägesenheter- med PVC-, LSZH- eller OFNP-kabelalternativ. Jackans färg kan stödja identifiering, men inköpsspecifikationen bör uttryckligen ange fiberläge, polering, jackans betyg och uppmätta IL/RL-krav.
Förlust-Budget-, polaritets- och gränssnittskontroller för datacenterfiberkablar
Det som gör en för-avbruten sammansättning implementerbar är avtalet mellan varje länkattribut. Dessa kontroller bör lösas på den godkända ritningen eller stycklistan före produktion.
Optisk förlustbudget
Lägg till de angivna kontakt- och adapterförlusterna vid varje kopplat par, plus fiberdämpning och teknisk marginal. Begär IL/RL-rapportformatet med offerten.
MPO/MTP-polaritet
Definiera fiberkartan från slut-till-och nyckelorientering. "MPO/MTP-kompatibel" identifierar inte enbart om kanalen bevarar sändnings- och mottagningsvägar.
Connector kön
Kartlägg gränssnitt som har nålats och inte fästs vid transceivrar, trunkar, adaptrar och kassetter. Två stiftade kontakter kan inte kopplas ihop korrekt.
Fiberkvalitet och optik
Matcha OM3, OM4 eller OS2 till våglängd, datahastighet och räckvidd på transceiverns datablad. Byt inte ut en fiberkvalitet utan att kontrollera kanalen igen.
Jacka och gångväg
Ange LSZH, OFNR, OFNP eller annan erforderlig konstruktion, tillsammans med kabeldiameter, ledningsmiljö och behov av mekaniskt skydd.
Identifieringsplan
Ange portnamnkonventionen, etiketter efter ände, jacka eller stövelfärger, längdschema och förpackningsgrupper som behövs för installationssekvensering.
Skicka en komplett stycklista för passiv fiberkabel för granskning
En inköpschef eller produktingenjör bör tillhandahålla tillräckligt med information för att identifiera varje parningsgränssnitt och varje kommersiell variant. Detta minskar förtydligande loopar och gör provtestning meningsfull.
Tillämpning och topologi:server, lagring, ToR/EoR, stamnät, MDA eller cross{0}}connect-roll.
Gränssnitt:kontakttyp, polering, MPO/MTP fiberantal, kön, nyckelorientering och polaritet.
Optiska media:OM3, OM4 eller OS2, våglängd, datahastighet, räckvidd och erforderlig förlustklass.
Mekanisk konstruktion:kabellängd, diameter, genombrottslängd, mantelklass, rustning och dragkrav.
Kommersiella detaljer:kvantitet per konfiguration, provkvantitet, etiketter, logotyp, förpackning och nödvändiga dokument.
Anpassat datacenter Fiberkabelkonfiguration och ritningsgranskning
Evolux uppger att kontaktkombinationer, kabellängder, fiberlägen, poleringstyper, kabelstrukturer, jacka och boots färger, etiketter och förpackningar kan granskas för projekt-baserad leverans.
Specifikation och ritningsstöd
Dela en ritning, produktprov, befintlig specifikation eller topologi. Granskningen bör låsa kopplingsmappen, utbrytningsmått, längdtolerans, mantel, etikettposition och förpackningsenhet innan ett prov produceras.
- BOM och topologigranskning
- Anslutning och fibermatchning
- Standard eller anpassad konfiguration
Prov, liten-batch- och bulkförsörjning
Webbplatsen bekräftar provutvärdering, anpassning av små-partier och massproduktion. Den publicerar inte en fast MOQ eller samplingscykel för alla datacentersammansättningar eftersom konfiguration och kvantitet påverkar beställningen.
- Kompatibilitetsprov
- Prestationsutvärdering
- Godkänt prov som produktionsreferens
Private label och installationsidentitet
Tillgängliga anpassningar inkluderar färger på jacka och stövel, kabelmarkörer, produktetiketter, logotyper, neutrala förpackningar och kundspecifika förpackningar-. Definiera text, streckkodsformat och slut-A/end-B-konventionen i det godkända konstverket.
- Anpassade kabel och produktetiketter
- Logotyp och förpackningsgranskning
- Färgkodning efter projekt
Standarder och kvalitetsdokument för inköp av fiberkabel
Det mest användbara kvalitetsbeviset är knutet till den exakta produkten och partiet. Evolux produktsidor publicerar följande gränssnittsstandarder, materialförklaringar och testalternativ; köpare bör begära det tillämpliga dokumentet mot den angivna SKU:n.
IEC 61754-7 och TIA 604-5
Publicerad för MPO/MTP-pansarenheten och MPO/MTP-adaptersortimentet. Dessa referenser definierar gränssnittet för multi-fiberanslutningar och stöder kontroller av samverkan.
Telcordia GR-326 och JIS
Listad på MTP/MPO-adaptersidan för maximal-förlust på 0,2 dB. Bekräfta det exakta kvalifikations- eller överensstämmelsedokumentet för den adapterkonfiguration som beställs.
OFNP kabelmantel
Publicerad för 8-fiber OM4 MTP-till-LC-enheten. Detta identifierar den angivna anslutningskabelkonstruktionen; projektdesignern förblir ansvarig för godtagande av lokal kod.
IEC 61754-20
Publicerad för LC OM4 duplex patchkabel. Den identifierar LC-kontaktgränssnittet som används i SFP-, XFP- och SFP+-utrustningsanslutningar.
RoHS-materialöverensstämmelse
Anges för MTP/MPO-adaptern. För inköpsregister, begär en aktuell deklaration som identifierar den offererade produkten eller materialfamiljen.
Förlustrapportering för infogning-förlust/avkastning-
Evolux uppger att IL/RL-rapporter kan tillhandahållas. Specificera våglängd, gräns, testmetod, provtagningsbas och om serialiserade resultat krävs.
Evolux uppger att det etablerades 2013 och har mer än 10 års erfarenhet av fiberoptikbranschen. Ingen data-center-specifik leveranssumma eller namngivna datacenterfall publiceras på de granskade sidorna, så den här lösningssidan tilldelar inte ett overifierat distributionsantal till datacentersegmentet.
Vanliga frågor om fiberkabellösning för datacenter
Vilken information bör inkluderas i en RFQ för fiberkablage för datacenter?
Ange länkroll, transceiver- eller utrustningsgränssnitt, kontakttyp, fiberläge, fiberantal, polaritet, kontaktkön, polering, kabellängd, mantelklassificering, kvantitet efter längd, märkning och förpackning. En topologi, stycklista, ritning, prov eller aktuell specifikation hjälper Evolux att kontrollera komponentkompatibilitet före offert.
När ska ett datacenter använda LC duplex istället för MPO/MTP?
Använd LC-duplex där aktiv utrustning och patchfält exponerar duplex LC-portar och länken bär ett sändnings-/mottagningspar. Använd MPO/MTP för multi-fibertrunkar, parallella-optiska portar eller hög-aggregering; en MPO/MTP-till-LC-kabelkabel eller kassettövergång kan ansluta de två gränssnittstyperna.
Hur ska köpare välja mellan OM3, OM4 och OS2?
Matcha fibern till transceiverspecifikation, våglängd, räckvidd och installerad anläggning. Evolux listar OM3 och OM4 50/125 µm multimode-enheter och OS2 9/125 µm enkelläges-alternativ; bekräfta den exakta betyget mot utrustningens datablad snarare än att välja enbart efter jackets färg.
Vilka MPO/MTP-detaljer måste bekräftas före produktion?
Bekräfta fiberantal, kontaktkön, nyckelorientering, polaritetsmetod, UPC- eller APC-polering, fiberkvalitet, förlustklass och slut-till-mappning. Dessa attribut fungerar som ett system, så en korrekt kabeltyp med fel polaritet eller kön kan fortfarande hindra länken från att fungera.
Vad är MOQ och provets ledtid för anpassade datacenterfiberkablar?
Evolux uppger att det stöder prover, små-batchanpassningar och bulkproduktion, men webbplatsen publicerar ingen fast numerisk MOQ eller provledtid för denna lösning. Båda bör bekräftas efter att kontakten, fibern, längden, manteln, märkningen, testrapporten- och kvantitetskraven har granskats.
Kan Evolux tillhandahålla privata-labelkablar och testdokumentation?
Det publicerade anpassningsomfånget inkluderar färger på jackor och stövel, kabelmarkörer, produktetiketter, logotyper, neutrala eller kundspecifika förpackningar och produktkonfigurationer-. Datablad och insättnings-förlust/retur-förlusttest-rapportstöd anges också; definiera om rapporter är batch-baserade eller serialiserade i den godkända beställningsspecifikationen.
Bygg ditt datacenter Fiberkablage BOM runt riktiga gränssnitt
Skicka topologi, transceiver-gränssnitt, kontaktmappning, OM3/OM4- eller OS2-krav, längder, mantel, kvantiteter och märkningsplan. Evolux kan granska de passiva kabelaggregaten och adaptrarna mot den inlämnade specifikationen.
