Som leverantör av Fiber Optic PLC Splitters förstår jag den kritiska vikten av kopplingseffektivitet i dessa enheter. Kopplingseffektivitet hänvisar till förhållandet mellan den optiska effekten som släpps in i utgångsfibrerna från en splitter och den optiska effektinmatningen i ingångsfibern. Att förbättra denna effektivitet är avgörande för att säkerställa optimal prestanda i fiberoptiska kommunikationssystem. I det här blogginlägget kommer jag att dela några effektiva strategier för att förbättra kopplingseffektiviteten hos en Fiber Optic PLC Splitter.
Förstå grunderna för fiberoptiska PLC-delare
Innan du går in i metoderna för att förbättra kopplingseffektiviteten är det avgörande att ha en grundläggande förståelse för hur fiberoptiska PLC-delare fungerar. En PLC (Planar Lightwave Circuit) splitter är en passiv optisk enhet som delar upp en optisk insignal i flera utsignaler. Det används ofta i fiberoptiska nätverk, såsom FTTH (Fiber to the Home)-system, för att distribuera optiska signaler till flera användare.
Kopplingseffektiviteten hos en PLC-delare påverkas av flera faktorer, inklusive kvaliteten på de optiska fibrerna, inriktningsnoggrannheten under tillverkningsprocessen och miljöförhållandena. Genom att ta itu med dessa faktorer kan vi avsevärt förbättra splitterns kopplingseffektivitet.
Välja högkvalitativa optiska fibrer
Kvaliteten på de optiska fibrerna som används i en PLC-delare har en direkt inverkan på dess kopplingseffektivitet. Fibrer av hög kvalitet har lägre dämpning, bättre lägesfältdiametermatchning och färre föroreningar. När du väljer optiska fibrer är det viktigt att överväga följande egenskaper:
- Mode Field Diameter (MFD): MFD för ingångs- och utgångsfibrerna bör vara väl matchade. En signifikant skillnad i MFD kan leda till höga kopplingsförluster. Till exempel, om MFD för ingångsfibern är mycket större än den för utgångsfibern, kommer en stor del av den optiska effekten inte att effektivt kopplas in i utgångsfibern.
- Försvagning: Fibrer med låg dämpning är att föredra eftersom de kan minimera förlusten av optisk effekt under överföring. Fibrer med lägre dämpning säkerställer att mer av den optiska ineffekten når splitterns utgångsportar.
- Fiberbeklädnad och kärnkvalitet: Fibrer med enhetlig beklädnad och kärndiametrar, samt låga halter av föroreningar, kan förbättra kopplingseffektiviteten. Ofullkomligheter i fiberstrukturen kan orsaka spridning och absorption av den optiska signalen, vilket resulterar i ökade förluster.

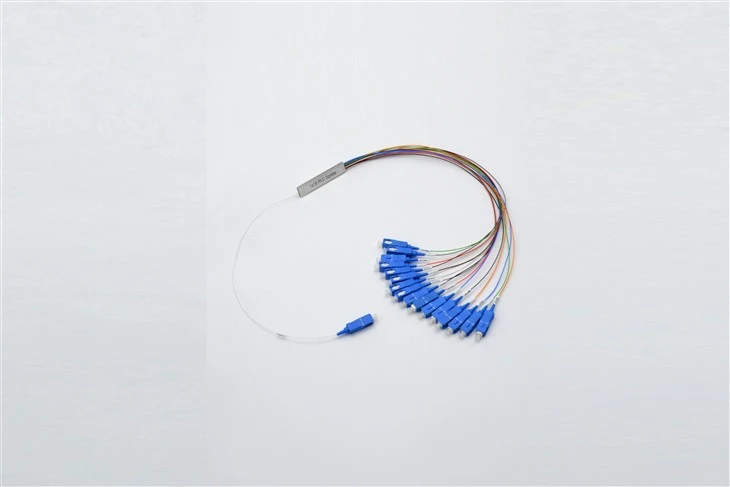

Vi erbjuder en mängd olika optiska fibrer av hög kvalitet för våra PLC-delare, inklusive1×2 Plc Fiber Splitter, Mini Module, Sc/apc,1x16 Plc Fiber Splitter, Stålrör, Bare Fiber 250µm, Sc Upc, Singlemode, och1x32 Plc fiberoptisk splitter. Dessa produkter är designade för att uppfylla de högsta standarderna för kvalitet och prestanda.
Precisionsinriktning under tillverkning
Noggrann inriktning av de optiska fibrerna och PLC-chippet är avgörande för att uppnå hög kopplingseffektivitet. Under tillverkningsprocessen kan följande inriktningstekniker användas:
- Aktiv inriktning: Aktiv inriktning innebär att övervaka den optiska effekten vid utgångsportarna samtidigt som fibrernas position justeras i förhållande till PLC-chippet. Denna metod möjliggör realtidsoptimering av inriktningen för att uppnå maximal kopplingseffektivitet. Genom att använda precisionsuppriktningsutrustning kan vi säkerställa att fibrerna är uppriktade med en noggrannhet på några mikrometer.
- Passiv inriktning: Passiv inriktning förlitar sig på mekaniska fixturer och exakta tillverkningstoleranser för att positionera fibrerna och PLC-chippet. Även om den är mindre exakt än aktiv justering, är den mer kostnadseffektiv för massproduktion. Noggrann design och kalibrering av de passiva inriktningsfixturerna är emellertid nödvändiga för att minimera inriktningsfel.
Vår tillverkningsprocess kombinerar både aktiva och passiva uppriktningstekniker för att säkerställa högsta precision. Vi använder avancerad uppriktningsutrustning och strikta kvalitetskontrollåtgärder för att garantera att varje PLC-delare uppfyller våra höga kvalitetsstandarder.
Kontroll av miljöförhållanden
Miljöfaktorer som temperatur, luftfuktighet och vibrationer kan påverka kopplingseffektiviteten hos en PLC-delare. För att minimera effekterna av dessa faktorer kan följande åtgärder vidtas:
- Temperaturkontroll: Temperaturförändringar kan orsaka expansion eller sammandragning av de optiska fibrerna och PLC-chippet, vilket leder till felinriktning och ökade kopplingsförluster. Genom att använda temperaturstyrda kapslingar eller termisk kompensationsteknik kan vi upprätthålla en stabil driftstemperatur för splittern.
- Fuktskydd: Hög luftfuktighet kan orsaka att fukt samlas på ytan av de optiska fibrerna och PLC-chippet, vilket resulterar i ökad dämpning och kopplingsförluster. Att försegla splittern i en fuktbeständig hölje och använda torkmedel kan hjälpa till att skydda den från effekterna av fukt.
- Vibrationsisolering: Vibrationer kan göra att fibrerna rör sig i förhållande till PLC-chippet, vilket leder till inriktningsförändringar och kopplingsförluster. Att montera splittern på vibrationer - isolerande plattformar eller använda stötdämpande material kan minska påverkan av vibrationer.
Regelbundet underhåll och testning
Regelbundet underhåll och testning är avgörande för att säkerställa den långsiktiga stabiliteten hos kopplingseffektiviteten hos en PLC-delare. Följande underhålls- och testprocedurer kan utföras:
- Visuell inspektion: Inspektera regelbundet de optiska fibrerna och PLC-chippet för tecken på skador, såsom sprickor eller repor. Skadade komponenter bör bytas ut omedelbart för att förhindra ytterligare försämring av kopplingens effektivitet.
- Optisk effekttestning: Använd en optisk effektmätare för att mäta den optiska in- och uteffekten från splittern. Jämför de uppmätta värdena med specifikationerna för att upptäcka eventuella signifikanta förändringar i kopplingseffektiviteten. Om kopplingseffektiviteten har minskat kan ytterligare utredning och felsökning krävas.
- Rengöring: Håll de optiska kontakterna och ytan på PLC-chippet rena. Damm och smuts kan samlas på dessa ytor, vilket orsakar ökad dämpning och kopplingsförluster. Använd lämpliga rengöringsverktyg och lösningar för att rengöra komponenterna regelbundet.
Slutsats
Att förbättra kopplingseffektiviteten hos en fiberoptisk PLC-delare är ett komplext men uppnåeligt mål. Genom att välja högkvalitativa optiska fibrer, säkerställa precisionsinriktning under tillverkning, kontrollera miljöförhållanden och utföra regelbundet underhåll och testning, kan vi avsevärt förbättra splitterns prestanda.
Som en ledande leverantör av Fiber Optic PLC Splitters, är vi fast beslutna att förse våra kunder med produkter och lösningar av högsta kvalitet. Våra produkter, som t.ex1×2 Plc Fiber Splitter, Mini Module, Sc/apc,1x16 Plc Fiber Splitter, Stålrör, Bare Fiber 250µm, Sc Upc, Singlemode, och1x32 Plc fiberoptisk splitter, är utformade för att möta våra kunders olika behov.
Om du är intresserad av att köpa våra Fiber Optic PLC Splitters eller har några frågor om att förbättra kopplingseffektiviteten, är du välkommen att kontakta oss för vidare diskussion och upphandlingsförhandling. Vi ser fram emot att arbeta med dig för att möta dina fiberoptiska kommunikationsbehov.
Referenser
- Ghatak, Ajoy K. och K. Thyagarajan. "Optisk elektronik i modern kommunikation." Cambridge University Press, 2009.
- Senior, John M. och M. Yousif Jamal. "Optisk fiberkommunikation: principer och praxis." Pearson Education, 2013.
