Hej där! Som leverantör av fiberoptiska PLC -delare blir jag ofta frågad om hur man mäter spektralens svar från dessa fina enheter. Så jag trodde att jag skulle dela lite insikter om detta ämne.

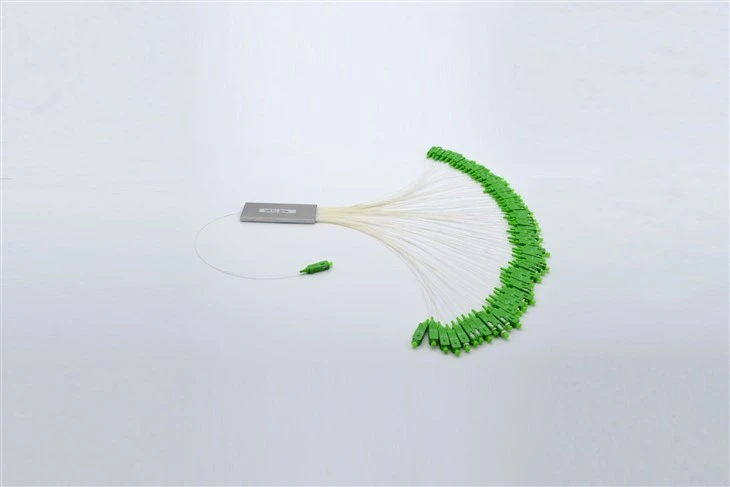

Först och främst, låt oss förstå vad en fiberoptisk PLC -splitter är. Det är en nyckelkomponent i fiberoptiska nätverk, som används för att dela en optisk signal i flera utgångar. Vi erbjuder en rad av dessa delare, som1x64 PLC Fiber Splitter, Steel Tube, Bare Fiber 250 im, SC APC, Singlemode, The1x16 PLC Fiber Splitter, Steel Tube, Bare Fiber 250 im, SC UPC, Singlemodeoch1x4 PLC Fiber Optic Splitter.
Varför mäta det spektrala svaret?
Att mäta det spektrala svaret för en fiberoptisk PLC -splitter är avgörande. Det hjälper oss att förstå hur splitteren presterar över olika våglängder. Detta är viktigt eftersom i verkliga världsapplikationer kan fiberoptiska signaler arbeta med olika våglängder. Genom att känna till det spektrala svaret kan vi se till att splitteren fungerar bra i olika nätverksinställningar.
Utrustning behövs
För att mäta det spektrala svaret behöver du några viktiga utrustningar:
- Ljuskälla: En inställbar laserkälla är idealisk. Det låter dig variera våglängden för att ljuset skickas in i splitteren. På detta sätt kan du testa splitterens prestanda vid olika våglängder.
- Kraftmätare: Denna enhet mäter kraften i ljuset som kommer ut från varje utgångsport i splitteren. Du behöver en kraftmätare med hög noggrannhet för att få tillförlitliga resultat.
- Optiska fiberkablar: Good - Optical Fiber Cables är viktiga för att ansluta ljuskällan, splitteren och kraftmätaren. Se till att kablarna är korrekt avslutade för att undvika signalförluster.
Mätprocessen
- Inställning: Anslut först den inställbara laserkällan till ingångsporten för den fiberoptiska PLC -splitteren med en optisk fiberkabel. Anslut sedan varje utgångsport i splitteren till en kraftmätare med separata optiska fiberkablar.
- Första kontroller: Innan du startar mätningen, se till att alla anslutningar är säkra. Kontrollera kraftmätaren för att säkerställa att den kalibreras korrekt. Du kan också utföra ett snabbt test med en enda våglängd för att se till att allt fungerar som förväntat.
- Våglängdsvep: Starta den inställbara laserkällan och ställ in den på startvåglängden för ditt mätområde. Till exempel kan du börja vid 1260 nm. Mät kraften vid varje utgångsport med hjälp av kraftmätarna. Öka sedan våglängden med ett litet steg, säg 1 nm, och upprepa kraftmätningen vid varje utgångsport. Fortsätt göra detta tills du når slutet av ditt mätområde, vilket kan vara 1625 nm.
- Datainspelning: När du mäter kraften vid varje våglängd och utgångsport, registrera data. Du kan använda ett kalkylblad eller en data - loggningsprogramvara för att hålla reda på värdena. Dessa data kommer att användas för att plotta den spektrala svarskurvan.
- Beräkningar: När du har all data kan du beräkna införingsförlust och enhetlighet för varje våglängd. Insättningsförlust är skillnaden mellan ingångseffekten och utgångseffekten vid en viss våglängd. Uniformalitet är skillnaden mellan maximala och minsta utgångskrafter vid en given våglängd.
Plottning av den spektrala svarskurvan
Efter att ha samlat in alla data är det dags att plotta spektralsvarkurvan. Du kan använda programvara som Excel eller specialiserad optisk mätprogramvara. Plotta insättningsförlusten eller utgångseffekten på x - axeln och plotta infogningsförlusten eller utgångseffekten. Denna kurva ger dig en visuell representation av hur splitteren presterar över olika våglängder.
Analysera resultaten
- Insättningsförlust: Titta på insättningsförlustvärdena vid olika våglängder. En bra fiberoptisk PLC -splitter bör ha låg förlust av insertion över driftsvåglängdsområdet. Hög insättningsförlust kan indikera problem med splitteren, såsom dålig tillverkningskvalitet eller skada.
- Enhetlighet: Kontrollera enhetlighetsvärdena. En enhetlig utgångseffekt över alla utgångsportar är önskvärd. Om det finns en stor skillnad i utgångseffekt mellan portar kan det leda till signalobalans i nätverket.
- Toppar och dopp: Leta efter eventuella toppar eller dopp i den spektrala svarskurvan. Toppar kan indikera resonanseffekter, medan dopp kan bero på absorption eller störningar. Dessa oegentligheter kan påverka splitterens prestanda och bör undersökas ytterligare.
Tips för exakt mätning
- Miljöförhållanden: Håll mätmiljön stabil. Temperatur och fuktighet kan påverka splitterens prestanda och mätutrustningen. Försök att utföra mätningen i en kontrollerad miljö.
- Kabelhantering: Se till att de optiska fiberkablarna inte är böjda eller vridna för mycket. Böjning av kablarna kan orsaka signalförluster och påverka mätresultaten.
- Kalibrering: Kalibrera regelbundet den inställbara laserkällan och kraftmätarna för att säkerställa exakta mätningar.
Kvalitetssäkring
Som leverantör utför vi dessa spektrala svarsmätningar på alla våra fiberoptiska PLC -delare innan du skickar dem till våra kunder. Detta säkerställer att delarna uppfyller de nödvändiga kvalitetsstandarderna. Vi har också detaljerade register över mätresultaten för varje splitter, som kan tillhandahållas till våra kunder på begäran.
Slutsats
Att mäta det spektrala svaret från en fiberoptisk PLC -splitter är ett avgörande steg för att säkerställa dess prestanda i fiberoptiska nätverk. Genom att följa stegen som beskrivs ovan kan du exakt mäta splitterens prestanda över olika våglängder. Oavsett om du är en nätverksinstallatör, ingenjör eller helt enkelt intresserad av fiberoptik, kommer att förstå hur du mäter det spektrala svaret att hjälpa dig att fatta välgrundade beslut när du väljer en splitter.
Om du är på marknaden för högkvalitativa fiberoptiska PLC -delare och vill lära dig mer om våra produkter, känn dig fri att nå ut till oss för en köpkonsult. Vi är här för att hjälpa dig hitta rätt splitter för dina behov.
Referenser
- Fiberoptisk kommunikationsteknikhandbok
- Optiska fibermätningsstandarder
