Som leverantör av fiberoptiska LC -pigtails blir jag ofta frågad om dämpningsgraden för dessa väsentliga komponenter i världen av fiberoptisk kommunikation. I den här bloggen kommer jag att fördjupa vad dämpningshastigheten för fiberoptiska LC -pigtails är, vilka faktorer som påverkar den och varför det är viktigt i ditt nätverk.
Förstå dämpning i fiberoptik
Dämpning i fiberoptik avser minskningen av ljussignalens intensitet när den reser genom fibern. Den mäts i decibel per kilometer (dB/km) och är en kritisk parameter som bestämmer det maximala avståndet som en signal kan resa utan behov av amplifiering. För fiberoptiska LC -pigtails, som är korta, enstaka fiberkablar med en LC -kontakt i ena änden, är förståelse dämpning nyckeln till att säkerställa optimal prestanda.
Dämpningshastigheten för en fiberoptisk LC -pigtail påverkas av flera faktorer. Först och främst är den typ av fiber som används. Det finns två huvudtyper av fiber: enkelläge och multimod. Enkelt läge fiber (SMF) har en mycket mindre kärndiameter, vanligtvis cirka 9 mikron, och är designad för långdistanskommunikation. Den har en lägre dämpningshastighet jämfört med multimodfiber. Multimode -fiber (MMF) har å andra sidan en större kärndiameter (vanligtvis 50 eller 62,5 mikron) och används för kortare avståndsapplikationer som lokala nätverk (LAN).
Typiska dämpningshastigheter
För enstaka fiberoptiska LC -pigtails är dämpningsgraden vid en våglängd av 1310 nm vanligtvis cirka 0,35 dB/km, och vid 1550 nm kan den vara så låg som 0,2 dB/km. Dessa låga dämpningshastigheter gör att enstaka lägespigtails är idealiska för höghastighet, långdistanskommunikation, till exempel i telekommunikationsnätverk och datacenter som ansluter över stora geografiska områden.
Multimode Fiber Optic LC Pigtails har högre dämpningshastigheter. Vid en våglängd av 850 nm kan dämpningshastigheten för en 50 - mikronmultimodfiber vara cirka 3,5 dB/km, och för en 62,5 - mikronmultimodfiber kan den vara cirka 3,0 dB/km. Vid 1300 nm sjunker dämpningshastigheten till cirka 1,5 dB/km för 50 - mikronfiber och 1,0 dB/km för 62,5 - mikronfiber. Dessa värden är viktiga att tänka på när du planerar ett nätverk, eftersom desto högre dämpning, desto kortare avstånd kan signalen resa innan den måste förstärkas.
Faktorer som påverkar dämpning
Materiella absorption
Materialet i själva fibern kan orsaka absorption av ljussignalen. Kiseldioxid, som är det vanligaste materialet som används i fiberoptiska kablar, har inneboende absorptionsegenskaper vid vissa våglängder. Till exempel finns det absorptionstoppar i det infraröda området på grund av närvaron av hydroxyl (OH) joner i kiseldioxid. Tillverkarna är mycket försiktiga för att minska koncentrationen av dessa föroreningar under fiberprocessen för att minimera absorptionsrelaterad dämpning.
Spridning
Spridning sker när ljussignalen interagerar med små inhomogeniteter i fibern, såsom mikroskopiska variationer i brytningsindexet. Rayleigh -spridning är den vanligaste typen av spridning i fiberoptik och är proportionell mot den inversa fjärde effekten av våglängden. Detta innebär att kortare våglängder påverkas mer av spridning, varför dämpningsgraden i allmänhet är högre vid 850 nm jämfört med 1310 eller 1550 nm.
Böjningsförlust
Att böja fibern kan också orsaka dämpning. Det finns två typer av böjförluster: mikrobends och makrobends. Mikrobens är små deformationer av fibern, ofta orsakade av yttre tryck eller felaktig installation. Makrobends är större skalböjningar, till exempel när fibern är böjd runt en snäv radie. Överdriven böjning kan få ljussignalen att läcka ut ur kärnan, vilket resulterar i ökad dämpning. För att minimera böjförluster är fiberoptiska LC -pigtails utformade med en minimal böjradiespecifikation som bör följas under installationen.
Betydelsen av dämpningshastighet i nätverksdesign
Dämpningshastigheten för fiberoptiska LC -pigtails är en avgörande faktor i nätverksdesign. Om dämpningen är för hög kommer signalstyrkan att försämras till en punkt där mottagaren inte kan upptäcka data exakt. Detta kan leda till fel, paketförlust och i slutändan nätverksfel. Genom att noggrant överväga dämpningshastigheten kan nätverksdesigners bestämma det maximala avståndet mellan nätverkskomponenter, såsom switchar, routrar och servrar, utan behov av signalförstärkare eller repeater.
Dessutom påverkar dämpningsgraden den totala kostnaden för nätverket. Att använda fiber med en lägre dämpningsgrad kan vara dyrare i förväg, men det kan minska behovet av ytterligare utrustning som förstärkare, vilket kan spara pengar på lång sikt. Det förbättrar också nätverkets tillförlitlighet och prestanda, eftersom färre komponenter innebär färre potentiella punkter.
Jämför med andra typer av pigtails

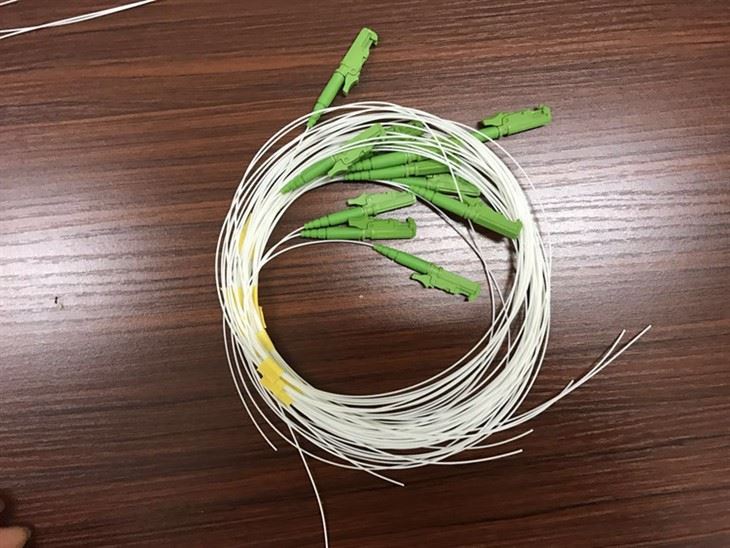

När man överväger fiberoptiska LC -pigtails är det också användbart att jämföra dem med andra typer av pigtails, till exempelFiberoptisk E2000 pigtail,Fiberoptiska stigtailsochFiberoptisk FC Pigtail. Medan den grundläggande principen för dämpning gäller för alla dessa pigtails, kan anslutningstypen ha en mindre inverkan på den totala dämpningen.
LC -kontakten som används i fiberoptiska LC -pigtails är känd för sin låga införingsförlust, vilket innebär att den lägger till minimal ytterligare dämpning av fibern. E2000 -kontakten är å andra sidan en högpresterande kontakt med en slutarmekanism som skyddar hylsan från damm och skador. Den har också mycket låg insättningsförlust, liknande LC -kontakten. ST -kontakten är en äldre design och har i allmänhet en något högre införingsförlust jämfört med LC- och E2000 -kontakter. FC -kontakten är en gängad kontakt som ger en säker anslutning men som också kan ha en något högre införingsförlust.
Kvalitetssäkring och testning
Som leverantör av Fiber Optic LC Pigtails tar vi kvalitetssäkring mycket på allvar. Varje pigtail genomgår rigorös testning för att säkerställa att den uppfyller den angivna dämpningsgraden. Vi använder optisk tid - domänreflektor (OTDR) och ljuskällor och kraftmätare för att mäta dämpningen exakt. Genom att testa varje pigtail kan vi garantera att våra kunder får produkter av hög kvalitet som kommer att fungera som förväntat i sina nätverk.
Slutsats
Sammanfattningsvis är dämpningshastigheten för fiberoptiska LC -pigtails en kritisk parameter som påverkar prestanda och design av fiberoptiska nätverk. Genom att förstå de faktorer som påverkar dämpning, såsom fibertyp, våglängd, materialabsorption, spridning och böjförluster, kan nätverksdesigners fatta välgrundade beslut när de väljer rätt pigtails för sina applikationer.
Om du är ute efter marknaden för högkvalitativ fiberoptiska LC -pigtails eller har några frågor om dämpningsgrader och nätverksdesign, är vi här för att hjälpa. Vårt team av experter kan ge dig den vägledning och support du behöver för att se till att ditt nätverk fungerar vid toppprestanda. Kontakta oss idag för att starta en diskussion om dina fiberoptiska behov.
Referenser
- "Fiber Optic Communication Technology" av Govind P. Agrawal
- "Optical Fiber Telecommunications VI" Redigerad av Ivan P. Kaminow, Tingye Li och Arthur E. Willner
- Branschstandarder och specifikationer från organisationer som Telecommunications Industry Association (TIA) och International Electrotechnical Commission (IEC)
