Vad är fiberoptisk kontakt?
Fiberoptisk kontakt är en enhet som tillåter löstagbara (rörliga) anslutningar mellan optiska fibrer. Den förbinder de optiska fibrernas två ändytor exakt för att maximera kopplingen av den optiska energiutmatningen från den sändande fibern till den mottagande fibern, och minimera påverkan på systemet som orsakas av dess ingrepp i den optiska länken. Detta är grundkravet för fiberoptisk kontakt. Till viss del påverkar fiberoptiska kontakter tillförlitligheten och prestandan hos optiska transmissionssystem.
SC fiberoptisk kontaktär en fiberoptisk kontakt utvecklad av NTT Corporation i Japan. Dess skal är rektangulärt, och de strukturella dimensionerna på stiften och kopplingshylsorna som används är exakt desamma som för FC-typen. Ändytorna på stiften är ofta polerade med hjälp avPC- eller APC-slipningsmetoder; Fästmetoden använder en plugg-in stiftlåstyp, som inte kräver rotation. Denna typ av kontakt är billig, lätt att koppla in och ur, med små fluktuationer i insättningsförlust, hög tryckhållfasthet och hög installationstäthet.
ST- och SC-gränssnitt är två typer av fiberoptiska kontakter. För 10Base-F-anslutningar är kontakterna vanligtvis av ST-typ, medan för 100Base-FX är kontakterna mestadels av SC-typ. Kärnan i ST-kontakten är exponerad, medan kärnan på SC-kontakten är inuti fogen.
Strukturella egenskaper och prestandaindikatorer för olika aktiva fiberoptiska kontakter i ett läge
| Strukturella egenskaper och prestandaindikatorer för olika aktiva fiberoptiska kontakter i ett läge | ||||||
| Typ | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktur och egenskaper | änd ansiktsform | Konvex sfärisk yta | 8 graders lutning | Konvex sfärisk yta | 8 graders lutning | Konvex sfärisk yta |
| anslutningsmetod | tråd | tråd | Axiell insättning och borttagning | Axiell insättning och borttagning | knäppa | |
| kontaktform | runda | runda | rektangel | rektangel | runda | |
| Prestandaindikatorer | genomsnittlig tröghetsförlust | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 |
| maximal insättningsförlust | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| repeterbarhet | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | |
| utbytbarhet | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | Mindre än eller lika med ±0,1 | |
| avkastningsförlust | Större än eller lika med 40 | Större än eller lika med 60 | Större än eller lika med 40 | Större än eller lika med 60 | Större än eller lika med 40 | |
| tid för insättning och borttagning | Större än eller lika med 1000 | Större än eller lika med 1000 | Större än eller lika med 1000 | Större än eller lika med 1000 | Större än eller lika med 1000 | |
| temperaturintervall för användning | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Ansökningar
Kablage med hög-densitetspatchpanel
Den 0,5-meter ultra-korta längden minimerar kabelslack i högdensitetsmiljöer, vilket minskar trängsel inuti utrustningsskåp och lappningsområden.
FTTH-kopplingsboxanslutningar
Idealisk för att ansluta ONT-enheter till fiberrosetter och vägguttag i utrymmes-begränsade FTTH-installationer inomhus.
ODF intern kort-avståndspatchning
Används vanligtvis inuti optiska distributionsramar för organiserade,-låga kopplingar mellan intilliggande moduler, splitter och adaptrar.
Kompakta telekomkapslingar
Lämplig för små kopplingsdosor, väggmonterade-skåp och kompakta höljen där längre kablar skulle skapa onödig volym.
Testbänk och länkar till labbutrustning
Ger ett kort, konsekvent bygelalternativ för optiska testinställningar och referensenhetsanslutningar.
FAQ

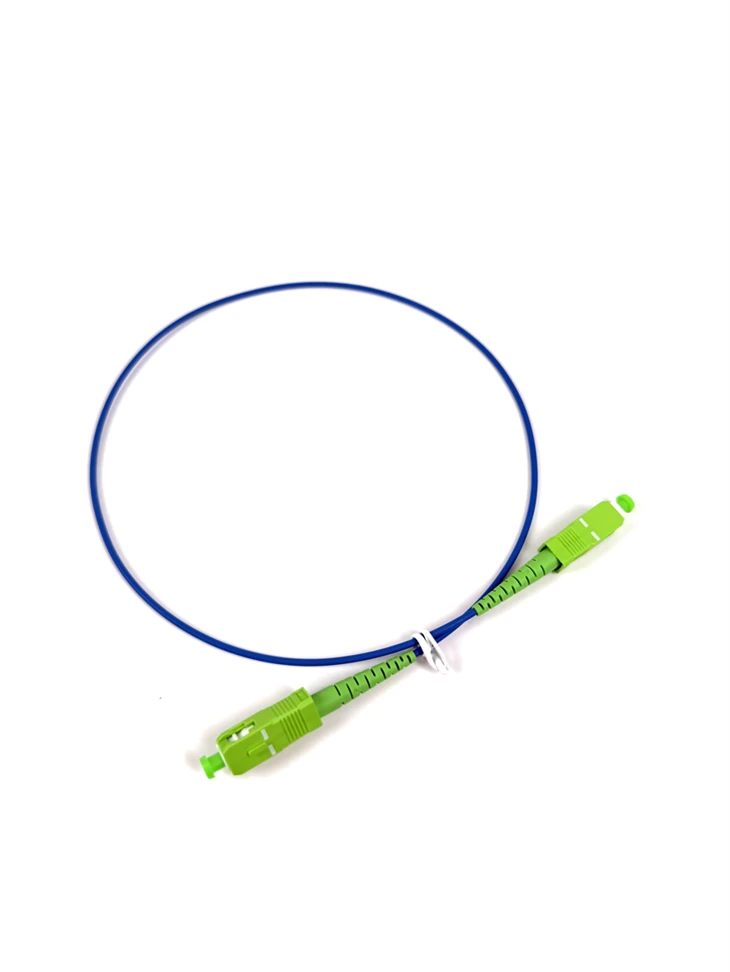

F: Vilken returförlust ger denna SC/APC-patchsladd?
A: Större än eller lika med 60dB returförlust, som specificerats i produktprestandatabellen.
F: Vad är insättningsförlusten?

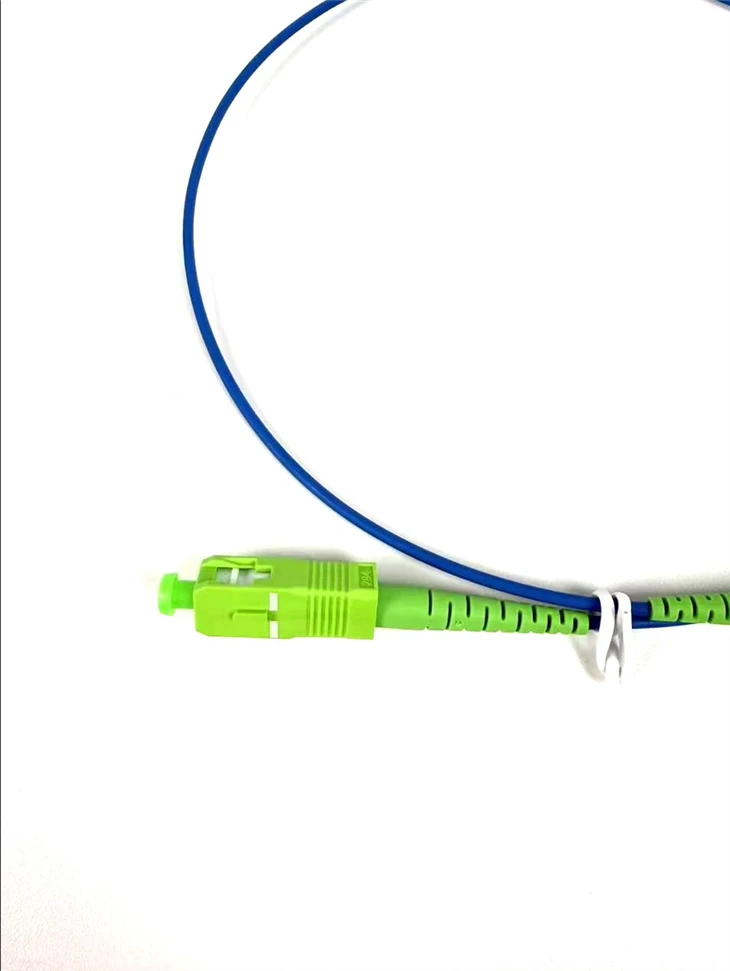

F: Vad betyder 8-graders vinklad ändyta?
S: SC/APC-kontakter har en 8-graders vinklad polering som riktar reflekterat ljus bort från fiberkärnan, vilket minskar bakreflektion.
F: Hur många parningscykler är kontakten klassad för?
S: Större än eller lika med 1000 insättnings- och borttagningscykler med bibehållen stabil optisk prestanda.
F: Varför välja en 0,5-meter ultrakort patch-sladd?
S: Ultra-korta kablar minskar kabeltrassel, förenklar hanteringen i områden med hög-densitet och minimerar överskott av kabel i kompakta utrymmen.
F: Vad är driftstemperaturområdet?
A: -40 grader till +80 grader .
F: Vilka alternativ för jacka och diameter finns tillgängliga?
A: Jackor: PVC, LSZH, OFNP. Diameter: 3,0 mm, 2,0 mm, 0,9 mm.
