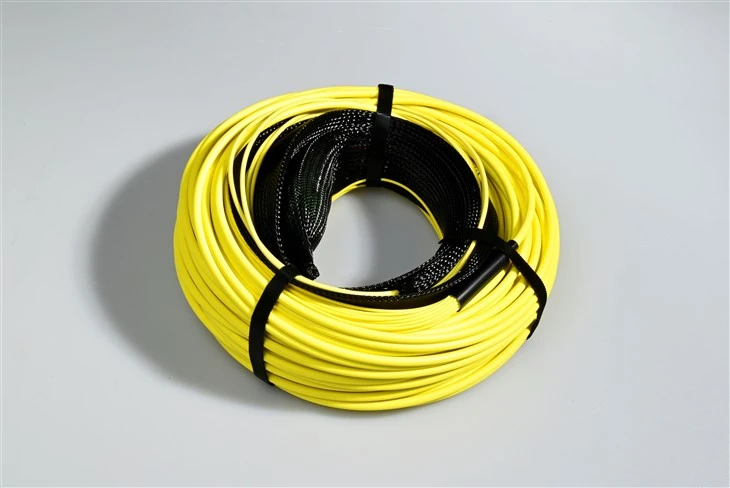

12-kärnig SC APC fiberoptisk patchkabel
video
12-kärnig SC APC fiberoptisk patchkabel

12-kärnig SC APC fiberoptisk patchkabel

Fiberoptisk patchkabel SC APC 12Core
●Låg insättningsförlust, hög returförlust
●Liten, lätt, hög tät anslutning
●Det vanliga exakta plastmaterialet
●Hög trovärdighet och stabilitet
●Bra på repeterbarhet och utbytbarhet-
Send Inquiry

Product Introduction

Vad är en 12-kärnig SC APC fiberoptisk patchkabel?

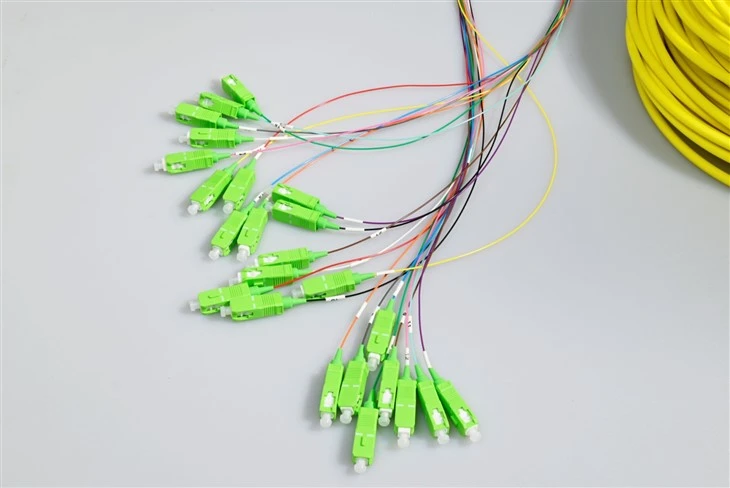

SC APC fiberoptiska patchkabel med 12-kärnor samlar 12 färgkodade fibrer i en enda kabel, avslutad medSC APC-kontakteri båda ändarna. Den 8-graders vinklade hylsan ger returförluster som är större än eller lika med 60 dB-och uppfyller de strikta kraven på bakåtreflektion för GPON OLT, CATV-huvudändar och DWDM-system. Tillgänglig i Singlemode OS2 (standard) och Multimode OM1–OM5-alternativ, denna enhet ersätter tolv individuella byglar med en organiserad kabeldragning, vilket minskar kabeltrassel och påskyndar distributionen.



Nyckelspecifikationer



Parameter Enhet FC, SC, LC/ Armored fiber patch sladd ST, MU MT-RJ, MPO E2000
SM MM SM MM SM MM SM
PC UPC APC PC PC UPC PC PC UPC PC PC APC
Insättningsförlust (typiskt) dB Mindre än eller lika med 0,3 Mindre än eller lika med 0,2 Mindre än eller lika med 0,3 Mindre än eller lika med 0,2 Mindre än eller lika med 0,3 Mindre än eller lika med 0,2 Mindre än eller lika med 0,2 Mindre än eller lika med 0,3 Mindre än eller lika med 0,2 Mindre än eller lika med 0,2 Mindre än eller lika med 0,3 Mindre än eller lika med 0,3
Returförlust dB Större än eller lika med 45 Större än eller lika med 50 Större än eller lika med 60 Större än eller lika med 30 Större än eller lika med 45 Större än eller lika med 50 Större än eller lika med 30 Större än eller lika med 45 Större än eller lika med 50 Större än eller lika med 35 Större än eller lika med 55 Större än eller lika med 75
Arbetsvåglängd nm 1310, 1510 1310, 1510 1310, 1510 1310, 1510
Utbytbarhet dB Mindre än eller lika med 0,2 Mindre än eller lika med 0,2 Mindre än eller lika med 0,2 Mindre än eller lika med 0,2
Vibration dB Mindre än eller lika med 0,2 Mindre än eller lika med 0,2 Mindre än eller lika med 0,2 Mindre än eller lika med 0,2
Driftstemperatur grad -40~75 -40~75 -40~75 -40~75
Förvaringstemperatur grad -45~85 -45~85 -45~85 -45~85
Kabeldiameter mm φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9





Anslutningslösningar

FTTH Central Office: OLT → PLC Splitter

Patcha alla 12 kanaler mellan OLT-linjekortet och splitteringångsportarna i en enda dragning, och bibehåll mer än eller lika med 60 dB returförlust över varje GPON/XGS-PON-kanal.

CATV Headend: Sändare → Distribution

Analoga RF-över-fiberlänkar kräver mer än eller lika med 60 dB returförlust för att bevara CNR och minimera CSO-distorsion. Denna 12-fiber APC-enhet håller headend-sändarens prestanda inom specifikationen.

DWDM / Coherent Optical: Mux/Demux Patching

Matchar APC-portarna på DWDM mux/demux-moduler, vilket säkerställer att varje 100G/400G koherent våglängdskanal uppfyller avkastningsförlustbudgeten.

5G Fronthaul: BBU → RRU Distribution

Förenklar SC APC-kors-anslutningar i 5G C-RAN ODF-paneler för CPRI/eCPRI-fiberdistribution.



Drag



Större än eller lika med 60 dB Return Loss

12-core SC APC fiber optic patch cord 8-degree angledferrule achieving 60dB return loss

8-graders vinklad zirconia keramisk hylsa omdirigerar reflekterat ljus in i beklädnaden - 10 dB bättre än UPC. Skyddar GPON OLT, CATV-sändare och DWDM-koherenta sändare/mottagare från destabiliserande bakreflexer.

12-fiberkonsolidering

Compact 12-fiber SC APC cable assembly replacing twelveindividual jumpers in ODF rack

Tolv TIA-598 färgkodade-fibrer i en enhet minskar kabelrännans fyllning med upp till 70 %, förenklar rackdirigeringen och förbättrar luftflödet i centrala kontor och huvudenheter med begränsat utrymme.

Hög tillförlitlighet och brett temperaturområde

SC APC connector with aramid yarn reinforcement for hightensile strength and wide temperature stability

Precisionsplasthölje och aramidgarnförstärkning säkerställer draghållfasthet som är större än eller lika med 100 N. Stabil prestanda över –40 grader till +75 graders driftstemperatur, stöder mer än eller lika med 500 parningscykler utan försämring.

100 % per-kärntestad

Each core of 12-fiber SC APC patch cord individually testedfor insertion loss and return loss

Alla 12 fibrer testade individuellt för IL och RL vid 1310 nm och 1550 nm. Per-kärntestrapporter ingår kostnadsfritt för spårbarhet av operatörs-distribution.



Designad för rygg-reflektion-känsliga nätverk

Där mer än eller lika med 60 dB returförlust är obligatoriskt-GPON, CATV, DWDM, koherent optik-levererar SC APC-patchkabeln med 12- APC-prestanda i en konsoliderad kabel.

12-core SC APC fiber optic patch cords in FTTH central office OLT rack with PLC splitter frame

GPON / XGS-PON Optisk fiber CATV DWDM / Koherent optik 5G fronthaul



Applikationsscenarier



12-core SC APC patch cord connecting OLT to PLC splitter in FTTH GPON central office

GPON / XGS-PON

  • OLT → PLC splitter patchning med större än eller lika med 60 dB returförlust
  • Fiberdistribution med hög-densitet i FTTH-centralkontor
  • Nästa-gen 25G/50G PON-system
12-core SC APC cable patching DWDM mux demux modules for coherent 100G 400G transport

Analog & Digital CATV

  • Headend sändare & EDFA patchning
  • RF-över-fiberlänkar som kräver låg CSO/CTB-distorsion
  • RFoG omvända-sökvägsanslutningar
12-core SC APC cable patching DWDM mux demux modules for coherent 100G 400G transport

DWDM & Coherent Transport

  • DWDM / CWDM mux/demux APC-portpatchning
  • 100G/400G koherent transceiver-sammankoppling
  • Tunnelbana och långdistans-singelläge vid 1310/1550 nm
12-core SC APC patch cord in 5G C-RAN fronthaul BBU to RRU fiber distribution frame

5G fronthaul och testning

  • BBU-till-RRU fiberdistribution (CPRI / eCPRI)
  • OTDR lanseringskablar & referenssladdar
  • Fabriksslut-ansiktsinspektion och acceptanstestning



FAQ



F: Vad betyder "APC" och varför spelar det någon roll?

A: APC står för Angled Physical Contact. Hylsans ände- är polerad i en 8- vinkel, vilket reflekterar ströljus in i beklädnaden istället för tillbaka mot källan. Detta uppnår returförlust Större än eller lika med 60 dB-10 dB bättre än plattpolerade UPC-kontakter. System som GPON, CATV och DWDM kräver APC för att förhindra att bakåtreflektion försämrar signalkvaliteten.

F: Kan jag ansluta SC APC till en SC UPC-adapter?

S: Nej. Den vinklade hylsan kan inte bilda korrekt kontakt med en platt UPC-hylsa, vilket orsakar 2–3 dB+ överskottsförluster och potentiell skador på hylsan. Matcha alltid grön APC med grön APC. Om du behöver överbrygga APC- och UPC-portar, använd en dedikerad hybridkabel. För mer information om SC-kontaktkompatibilitet, se vår blogg:Är Fiber Optic SC Patch-kabel kompatibel med andra typer av kontakter?

F: Hur skiljer sig detta från den 12-kärniga SC multimode patchkabeln?

S: Den viktigaste skillnaden är polering av kontakter och målapplikation. Denna SC APC-version använder 8-graders vinklade hylsor (större än eller lika med 60 dB returförlust), designad främst för enkelmodssystem som är känsliga för bakre-reflektion-GPON, CATV, DWDM. DeSC multimode patchkabelanvänder platta-polerade (PC/UPC) hylsor (större än eller lika med 30–50 dB), optimerade för korta-multimodsprogram som företags-LAN och SAN-lagring.

F: Vilken insättningsförlust och vilken returförlust ska jag förvänta mig?

S: Varje SC APC-kontakt uppnår insättningsförlust Mindre än eller lika med 0,3 dB (typiskt 0,15–0,20 dB) och returförlust större än eller lika med 60 dB. Varje kärna testas vid 1310 nm och 1550 nm före leverans. Per-kärntestrapporter ingår utan extra kostnad. För att lära dig mer om hurminska insättningsförluster i fiberoptiska kontakter, kolla vår blogg.

F: Är detta tillgängligt i multimode också?

A: Ja. Medan singlemode OS2 är standardkonfigurationen för SC APC, finns multimode-alternativ (OM1–OM5) också tillgängliga på begäran. SC APC används dock främst i singlemode-system. För multimode-applikationer kan vår 12-kärniga SC UPC multimode patchkabel passa bättre.

F: Kan jag beställa hybridkontakter eller anpassade längder?

A: Ja. Hybridkonfigurationer (SC APC till LC APC, FC APC, etc.) och anpassade längder (0,5 m till 30 m+) stöds. Jackans alternativ inkluderar LSZH, PVC, OFNR och OFNP. Kontakta oss med dina specifikationer för en skräddarsydd offert.

F: Hur ska jag rengöra SC APC-kontakter?

S: Inspektera med ett fibermikroskop (200×/400×) före varje anslutning. Rengör med ett -klick pennrengöringsmedel för 2,5 mm hylsor, eller använd luddfria- IPA-servetter följt av torra våtservetter. Rör aldrig hylsan. Kontaminering på den vinklade ytan kan försämra både IL- och RL-prestanda.
