produkt introduktion

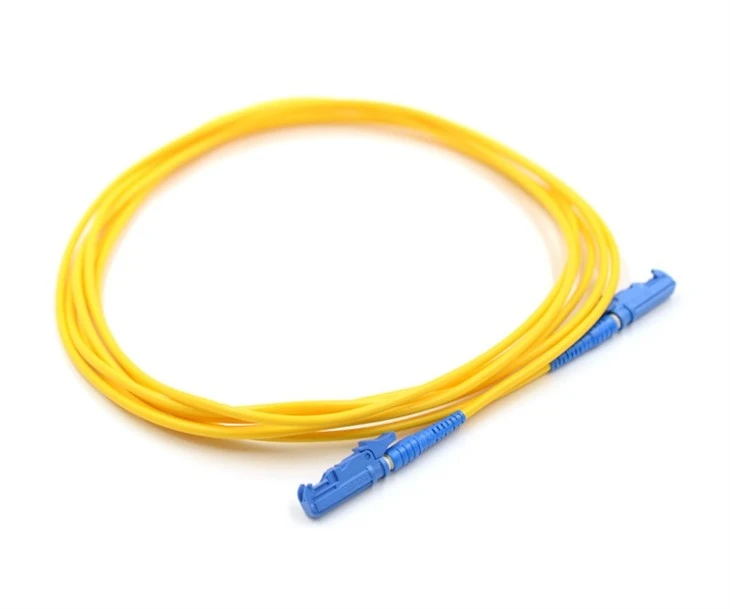

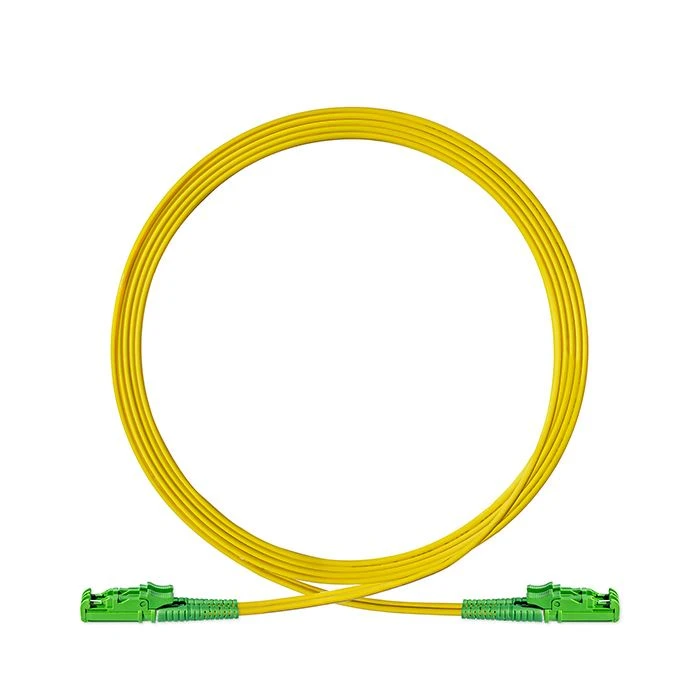

Fiberoptisk E2000bygelledningarär en kort optisk fiberkabel som har kontakter i båda ändar. Denna kabel används för att länka samman två nätverksprylar eller delar, såsom en router och switch eller en patchpanel och transceiver. Patchsladdarna finns i olika längder och fibertyper, såsom single-mode eller multimode fiber, och kontakterna kan vara av olika slag, inklusive SC, ST, LC och MTP/MPO. Genom att använda dessa sladdar är det möjligt att etablera och ta bort anslutningar mellan nätverkskomponenter snabbt och utan behov av komplicerad kablage.

Specifikation

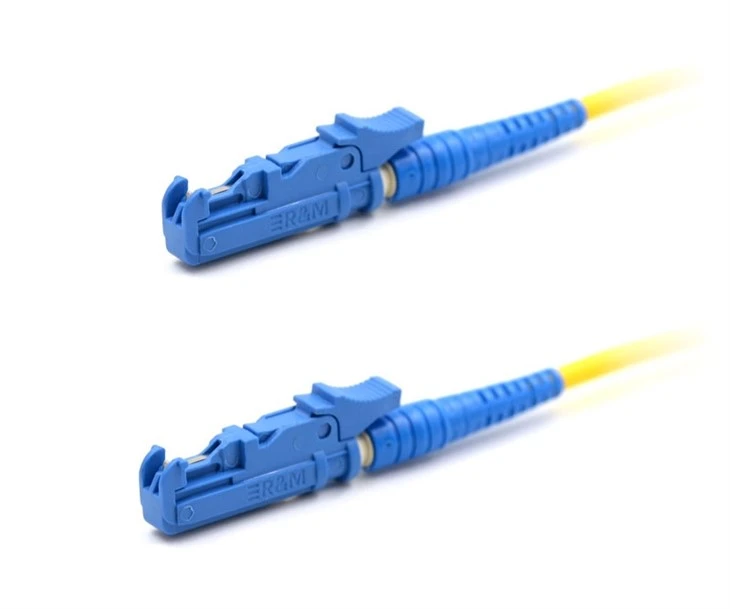

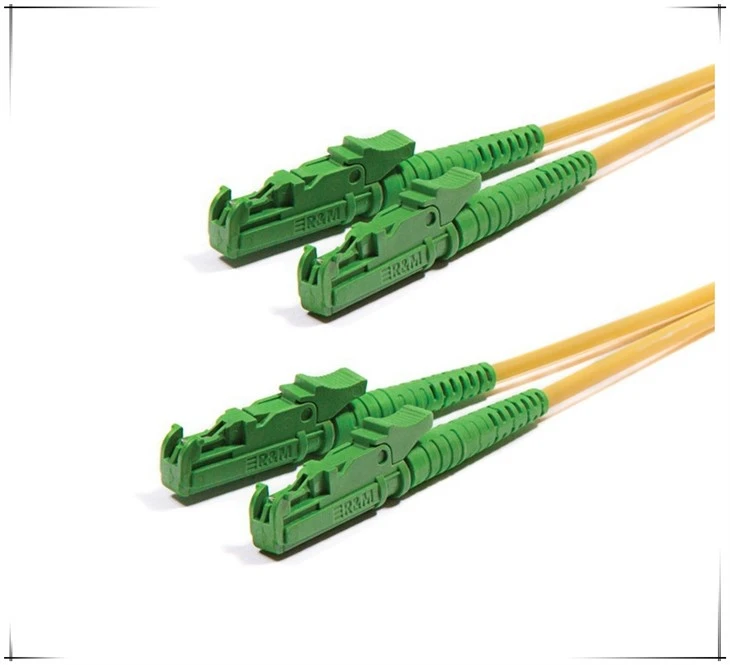

Anslutning A	E2000	Kontakt B	E2000
Fiberläge	9/125 μm	Antal fibrer	Simplex
Fiberkvalitet	G.652D/G.657A2	Minsta böjradie	30 mm
Polsk typ	UPC/APC	Kabeldiameter	2.0MM
Kabeljacka	PVC/LSZH	Jacka färg	Gul
Våglängd	1310 nm/1550 nm	Varaktighet	>1000 gånger
Insättningsförlust	Mindre än eller lika med 0,25 dB	Utbytbarhet	Mindre än eller lika med 0,2 dB
Avkastningsförlust	Större än eller lika med 55 dB	Vibration	Mindre än eller lika med 0,2 dB
Driftstemperatur	-40~85 grader	Förvaringstemperatur	-40~85 grader

Funktion

Låg insättning och returförlust:Fiberoptiska patch-kablar har låg insättnings- och returförlust, vilket innebär att de är mycket effektiva för att överföra data över långa avstånd med minimalt brus och signaldämpning.

Hög bandbredd:Fiberoptiska patch-kablar har hög bandbreddskapacitet, vilket gör dem idealiska för höghastighetsdataöverföringstillämpningar som kräver stor kapacitet för dataöverföring.

Brett utbud av applikationer:Fiberoptiska patchsladdar används i ett brett spektrum av tillämpningar, såsom datacenter, telekommunikation, medicinsk utrustning, militär och rymd samt industriell automation.

Flexibilitet:Fiberoptiska patchsladdar är mycket flexibla, vilket innebär att de enkelt kan installeras i trånga utrymmen där traditionella kopparkablar inte skulle passa.

Varaktighet:Fiberoptiska patchsladdar är mycket hållbara och kan fungera i tuffa miljöer, inklusive höga temperaturer, luftfuktighet och exponering för kemikalier.

Enkel installation:Kontakterna på fiberoptiska patch-kablar är plug-and-play, vilket innebär att de enkelt kan kopplas till andra enheter utan behov av några speciella verktyg eller utrustning.

Kostnadseffektiv:Fiberoptiska patch-kablar är kostnadseffektiva och erbjuder en lägre total ägandekostnad jämfört med kopparkablar, särskilt över långa avstånd.

Ansökan

CATV, metro testutrustning;
Telekommunikationsnät;
Lokala nätverk (LAN);
Wide Area Network (WAN);
Lokalinstallationer;
Databehandlingsnät;
Avslutning av video och militär aktiv enhet.

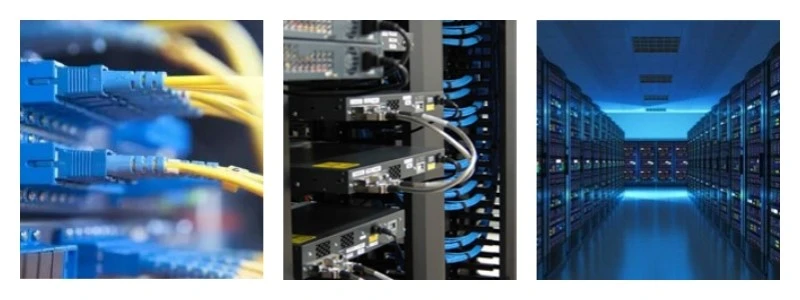

FTTX

Kvalitetskontroll

Fem tester för att säkerställa fiberkabelns kvalitet

Kvaliteten på fiberkablar påverkar hela den fiberoptiska länken. Varje fiberkabel måste testas noggrant innan den lämnar fabriken. Så vilka tester kommer en fiberkabeltillverkare att göra för att säkerställa den höga kvaliteten på patchsladdar?

För att säkerställa kvaliteten på optiska patch-kablar, utförs i allmänhet följande fem typer av inspektionstester innan de lämnar fabriken.

Detektering av förlust/returförlust vid insättning av fiberkabel

Insättningsförlust och returförlust är nyckelparametrar som påverkar optiska patch-kablar. TIA-standarden anger tydligt att den maximala insättningsförlusten för den optiska patchkabeln är 0.75dB (det vill säga det acceptabla maxvärdet).

För de flesta fiberkablar på marknaden är det normala intervallet för insättningsförluster mellan {{0}}.3dB och 0.5dB, och intervallet för vissa låga insättningsförluster är mellan {{6 }}.15dB och 0.2dB. Returförlustvärden uttrycks i dB och är vanligtvis negativa, så högre värden är bättre, och typiska specifikationer sträcker sig från -15 till -60 dB.

Enligt industristandarder bör returförlusten för Ultra PC-polerade fiberoptiska kontakter vara större än 50dB, och returförlusten för faspolering är vanligtvis större än 60dB. PC-typ bör vara större än 40dB. För multimodfiber är typiska RL-värden mellan 20 och 40 dB.

Indikatorerna för byglar av allmän bärvåg är att insättningsförlusten är mindre än 0.3dB och returförlusten är större än 45dB.

Inspektion av ändsidan av fibersladd

Rengöringen av ändytan på den optiska fiberkontakten påverkar direkt dess prestanda. Till exempel kommer repor, gropar, sprickor, dammföroreningar, etc. på ändytan av den optiska fibern att orsaka förlust av anslutningssignalen, vilket resulterar i dålig insättning och returförlust.

Fiber patch sladd 3D interferometer inspektion

3D-interferometertestning är främst för att testa fiberändytans geometri, och parametrarna inkluderar krökningsradie, vertexförskjutning, fiberhöjd och så vidare. Ändytan på fiberkabeln måste slipas till en sfärisk yta, men produkterna som tillverkas av själva produktionsprocessen kan inte vara perfekta.

Vilka är de lämpliga värdena för krökningsradien, vertexförskjutning och fiberhöjd?

Därför specificeras ändytans form i den tekniska standarden, som inkluderar krökningsradien ROC, vertexförskjutning och fiberhöjd.

Enligt IEC-organisationens tekniska standarder är referensvärdet för ROC-krökningsradien att kontakten av PC-typ är 10 ~ 25 mm och kontakten av APC-typ är 5 ~ 15 mm. Vertex offset hänvisar till offset mellan spetsen på den krökta ytan och fiberaxeln. Om vertexförskjutningen är för stor är deformationen av ändytan tillräcklig för att orsaka fysisk kontakt mellan fibrerna. Därför kräver den tekniska standarden att fiberbygelns vertexförskjutning är mindre än eller lika med 50μm.

Fiberhöjd hänför sig till höjden på fiberändytan i förhållande till ändytan på hylsan. Fiberändytan kan sticka ut ovanför hylsan ändyta, eller kan vara försänkt under hylsan ändyta. Den optiska fiberns höjd som anges i den tekniska standarden är -250~+250nm.

Mekaniskt prestandatest av fiberkabel

Till exempel, dragtest, testa den optiska patchkabeln under specificerad dragkraft för att verifiera fiberdämpning och fiberförlängningstöjningssäkerhetsfaktor.
