Tekniska specifikationer – LC till FC OM3 Duplex Fiber Patch-kabel
| Parameter | Specifikation | Parameter | Specifikation |
|---|---|---|---|
| Anslutningstyp | LC UPC till FC UPC | Typ av fiber | OM3 Multimode 50/125μm |
| Fiberkvalitet | Laser-Optimerad 50 μm | Våglängd | 850nm / 1300nm |
| Insättningsförlust | Mindre än eller lika med 0,3dB (vanligtvis 0,2dB) | Avkastningsförlust | Större än eller lika med 20dB |
| Fiberräkning | Duplex (2 fibrer) | Kabeldiameter | 2,0 mm tät-buffrad |
| Kabeljacka | LSZH (Low Smoke Zero Halogen) | Jacka färg | Aqua (OM3 Standard) |
| Max. Datahastighet | 10 Gbps @ 300m | Hylsmaterial | Precision Zirconia Keramik |
| Min. Böj radie | 30 mm (Lastad) / 15 mm (Olastad) | Draghållfasthet | Större än eller lika med 100N |
| Drifttemp. | -20 grader till +70 grader | Lagringstemp. | -40 grader till +80 grader |
| Tillgängliga längder | 1m, 2m, 3m, 5m, 10m, Custom | Efterlevnad | RoHS, CE, ISO 11801 |

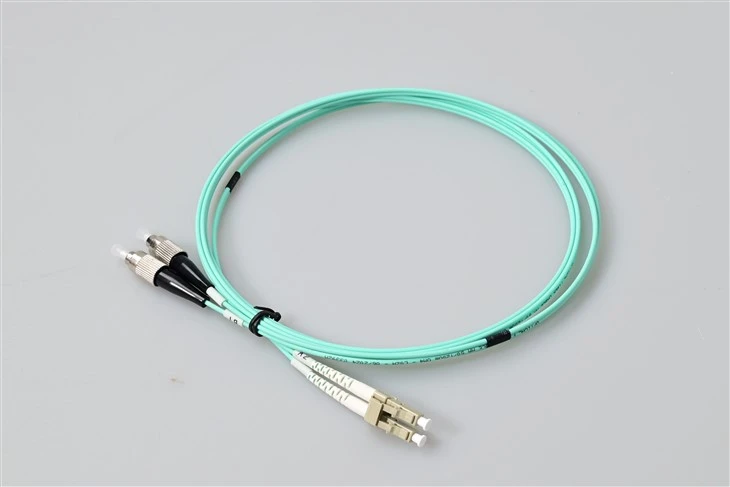

Vad är en LC till FC OM3 Multimode Duplex Patch-kabel?
DeLC till FC OM3 multimode duplex patchkabelär en hybrid fiberoptisk bygel designad speciellt för sammankoppling av enheter med olika anslutningsgränssnitt. Med en LC UPC-kontakt i ena änden och en FC UPC-kontakt i den andra, möjliggör denna kabel sömlös kommunikation mellan modern nätverksutrustning med LC-portar och äldre system utrustade med FC-gränssnitt.
Till skillnad från vanliga LC-LC- eller FC-FC-patchkablar som ansluter identiska kontakter, fyller denna LC-FC-hybridkabel en avgörande roll i miljöer med blandad fiberinfrastruktur. Datacenter och telekommunikationsanläggningar använder ofta utrustning från olika generationer-nyare switchar och transceivrar använder vanligtvis kompakta LC-kontakter för högre portdensitet, medan äldre testinstrument, DWDM-system och telekomutrustning av-bärarkvalitet fortfarande kan förlita sig på robusta FC-gängade kontakter.
Varför välja denna hybrid LC-FC Multimode Fiber Jumper?
OM3-laser-optimerad 50/125 μm fiberkärnastöder 10 Gigabit Ethernet-överföring upp till 300 meter vid 850 nm våglängd, vilket gör den lämplig för att-bygga stamnätsanslutningar och korta-länkar till datacenter. Den vattenfärgade -LSZH-jackan uppfyller brandsäkerhetskraven för inomhusinstallation, släpper ut minimalt med rök och inga giftiga halogengaser i händelse av brand-nödvändigt för slutna serverrum och kabelrännor.
Varje kabel genomgår 100 % optisk testning före leverans. De precision-polerade keramiska hylsor av zirkoniumoxid på både LC- och FC-ändarna ger konsekventainsättningsförlustunder 0,3dB, vilket säkerställer tillförlitlig signalintegritet över ditt fibernätverk.
LC Connector vs FC Connector: Förstå gränssnittsskillnaden
DeLC (Lucent Connector) använder en kompakt 1,25 mm hylsa med en tryck-spärrmekanism, vilket tillåter implementeringar med hög-densitet-dubbelt så många portar jämfört med SC-anslutningar i samma panelutrymme. Det har blivit det dominerande gränssnittet förSFP/SFP+ transceivraroch moderna nätverksväxlar.
DeFC (Ferrule Connector) har en 2,5 mm hylsa med en gängad skruv-på kopplingen. Även om de är mindre vanliga i nya installationer, är FC-kontakter fortfarande vanliga i precisionsmätutrustning, optiska testinstrument och äldre telekommunikationsinfrastruktur på grund av deras säkra mekaniska anslutning och motståndskraft mot vibrationer.
Denna LC till FC-patchkabel eliminerar behovet av ytterligare adaptrar eller konverteringsmoduler när du ansluter dessa två gränssnittstyper, vilket förenklar kabelhanteringen och minskar potentiella felpunkter i ditt nätverk.
Applikationer – Där LC till FC OM3 Duplex-kablar Excel
Denna LC UPC till FC UPC OM3 duplex hybrid patchkabel är ändamålsenligt-byggd för ett jobb, de flesta standard LC-LC-byglingar klarar sig inte bra: att ansluta moderna LC-terminerade switchar, transceivrar och patchpaneler till äldre FC-terminerad testutrustning, sändningsutrustning och för{{0} ODF-skåp samtidigt som man övervakar snäva 90 graders böjar som strukturerade kablage kräver. Kombinationen av en blandad-kontaktavslutning och en G657A1 böjokänslig fiber är det som skiljer den här bygeln från en vanlig LC-FC patchkabel.
Legacy FC-utrustning → Modern LC-nätverksuppgradering
Inne i äldre telekomcentraler och kontrollrum för broadcast- är befintliga fiberingångspaneler fortfarande terminerade på FC-skott. Den böjningsokänsliga LC-FC OM3-kabeln låter dig dirigera en ny-byggd LC SFP+-switch direkt in i den äldre FC ODF-enheten utan att-avsluta den inkommande fältkabeln - på nytt, vilket bevarar kapex och undviker ett serviceavbrott.
Test & Mätning Lab Jumpers
OTDR, optiska ljuskällor och-referenseffektmätare från EXFO, JDSU, Yokogawa och Anritsu levereras oftast med FC/PC-skott, medan enheten som testas använder LC. En 50/125 OM3 LC-FC duplexbygel är standardlabbadapterkabeln som används för att överbrygga dessa två gränssnitt under 10G multimode-länkcertifiering.
Tät-radiedragning i kabelbrickor och hörnböjar
G657A1-fiber håller makroböjförlusten under 0,1 dB vid en radie på 10 mm, jämfört med ungefär 1–2 dB för äldre G652D-fiber vid samma böj. Det spelar roll i strukturerad kablage: G657A1 LC-FC OM3 2.0mm patchkabel kan dras inuti 1U horisontella ledare, runt hörnstolpar och genom slitsade kabelrännor utan den per{13}}böjstraff som skulle bryta en 10G-marginalbudget.
Inomhus 10G Multimode Backbone with Fire-Säkerhetsmandat
LSZH-jackor avger nästan ingen halogenerad rök när de bränns, vilket är anledningen till att IEC 60332-1, EN 50575 Cca och IEC 60754 är skrivna runt dem. LSZH flamskydds-kabeln LC till FC OM3 är den korrekta specifikationen för sjukhus, tunnelbanestationer under jord, datacenter och hög-kontorstörare där gränser för röktoxicitet tillämpas.
CATV headends och broadcast-överföring
Äldre CATV-huvudändsmottagare och SDI-över-fiberförlängare håller fast skruven-på FC-kontakter eftersom den gängade kopplingen överlever vibrationer bättre än push-pull LC. LC-FC 10G multimode-patchkabeln bär signalen från en modern LC-terminerad fiberaggregator till den vibrationskänsliga-legacy FC-porten.
FTTX Central Office Cross-ansluter
ODF:er av{0}}bärarklass exponerar ofta FC/PC på linjesidan och LC på utrustningssidan. En äldre -FC-till-LC-konverteringskabel med G657A1-kärna är standardtillgången för kors-anslutning som köps i bulk för varje ny PON-aggregationsfack.
Bulkleverantörsbeställningar för panelbyggare och integratörer
Systemintegratörer som bygger för-trådbundna patchpaneler specificerar tillverkaren av LC till FC OM3 duplexkabel efter böjnings-radieprestanda och LSZH-certifikat - inte enbart enhetspriset. Bulkorder MOQ är 100 stycken per längd-SKU, med blandad-konsolidering på samma PO som stöds.
Vanliga frågor – LC till FC OM3 Fiber Patch-kabel
F1: Varför välja en hybrid LC-till-FC OM3-patchkabel istället för två separata LC-LC- och FC-FC-byglar?
S: En hybridbygel tar bort ett par- från den optiska vägen, vilket sparar ungefär 0,3 dB av insättningsförlust och en potentiell-smutsingångspunkt. Med en snäv 10G-multimodslänkbudget är detta viktigt - och därför är hybridkabeln LC UPC till FC UPC OM3 att föredra framför en serie-kedja med två byglar plus en LC-FC-adapter.
F2: Vad gör G657A1 egentligen okänslig fiber vid en böjningsradie på 10 mm?
S: Standard G652D-fiber förlorar cirka 1–2 dB per varv när den böjs till 10 mm. G657A1 fiber håller denna förlust under 0,1 dB. Rent praktiskt kan G657A1 LC-FC OM3 2.0mm patchkabel dras runt en hörnstolpe eller inuti ett kabelfinger utan mätbar signalförsämring - något en äldre fiberkonstruktion inte kan göra.
F3: Är LSZH 2,0 mm-manteln klassad för plenum- eller stigarinstallationer?
S: LSZH är den europeiska och internationella låg-rök-noll-halogenklassificeringen (IEC 60332-1 / EN 50575 Cca). Det accepteras för allmänna inomhus-, stigrörs- och kabeldragningar- men motsvarar INTE den nordamerikanska-OFNP-kammarens klassificering. Om ditt projekt specifikt kräver OFNP under NEC, begär den OFNP-mantlade varianten av denna LC-FC OM3 duplexbygel.
F4: Kommer denna LC UPC till FC UPC OM3 patchkabel att stödja 10G Ethernet på hela 300 m multimode räckvidd?
A: Ja. OM3 50/125 laser-optimerad fiber är klassad för 10GBASE-SR upp till 300 m. Eftersom mindre än eller lika med 0,3 dB insättningsförlust på denna LC-FC 10G multimode-sladd lämnar gott om marginal vid kontaktparet, är hela räckvidden på 300 m uppnåelig - förutsatt att nedströmslänken också är OM3 eller bättre.
F5: Varför specificera OM3 över OM1 eller OM2 för ett nytt multimodebygge?
S: OM1 (62,5/125) når max 33 m för 10GBASE-SR; OM2 (50/125) når endast 82 m vid 10G. OM3 utökar det till 300 m. För alla nya 10G-kompatibla installationer är 50/125 OM3 LC-FC duplexbygeln den minsta specifikation som framtidssäkrar länken-. Om ditt projekt senare kan skalas till 40G eller 100G, se vårdetaljerad OM3 vs OM4 multimode fiberprestanda jämförelseför att avgöra om det är värt besväret att uppgradera till OM4 vid installationen.
F6: Kan UPC-poleringen på den här kabeln bytas ut mot APC på en massbeställning?
S: UPC vs APC är ett fabriks-polskt val och kan inte konverteras i fält. På massbeställningar producerar vi LC APC/FC APC-varianter som separata SKU:er - men observera att APC:s slut-ytor är gröna-startkodade och används vanligtvis i PON/FTTH-singelläge, inte OM3-multimode. För 10G multimode-länkar är LC UPC till FC UPC den korrekta polishparningen. För en fullständig uppdelning av hur PC-, UPC- och APC-ände-geometrier skiljer sig i avkastningsförlustprestanda, se vårfiberkontakt polish typ guide som täcker PC vs UPC vs APC specifikationer.
F7: Vad är bulk-MOQ och typisk leveranstid för en LC-FC OM3 duplexleverantörsbeställning?
S: MOQ är 100 stycken per längd-SKU för lagerkonfigurationer. Leveranstiden är 3–5 arbetsdagar för standard LSZH 2,0 mm vattenlösningar, och 7–12 arbetsdagar för anpassade -jacka eller anpassad- längd i grossistledet LC till FC OM3 patch-kabel. Behållare med 5,000+ stycken offereras per projekt.
F8: Hur ska LC UPC- och FC UPC-ändytorna-rengöras innan de sätts in?
S: Använd ett fiberrengöringsmedel av typen-typ i båda ändarna före varje parning. För fältinspektion verifierar ett 200× / 400× videofiberkikare slutresultatet mot IEC 61300-3-35 kriterierna för godkänd/underkänd. Damm{10}}som täcker den böjokänsliga LC-FC OM3-kabeln mellan användning är obligatorisk – smuts är den enskilt största orsaken till länkmarginalfel på en hybridenhet.
F9: Levereras en fabrikstestrapport med Zirconia-hylsan av klass A?
A: Ja. Varje enhet är 100 % interferometer-uppmätt för apexoffset, krökningsradie och fiberunderskärning, och insättnings-förlust/retur-förlust testas vid 1310 nm och 1550 nm. Individuella serienummer-numrerade testrapporter finns tillgängliga på partihandel LC-FC OM3 duplex-bulkorder utan extra kostnad.
F10: Kan kabellängden anpassas för ett specifikt projekt?
S: Anpassade längder från 0,5 m upp till 300 m tillverkas på beställning. För bulkorder som blandar längder (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) på samma PO kan leverantören av LC UPC till FC UPC OM3 duplex patchkabel konsolidera alla delar till en försändelse för att minska frakten.
F11: Är den här kabeln lämplig för direkt-användning utomhus?
S: Nej. Den 2,0 mm LSZH täta-buffrade konstruktionen är designad för inomhus-/-byggnadsapplikationer. För direkta-begravningskörningar utomhus behöver du en bepansrad eller gel-utomhuskabel som avslutas på en ODF, och den här bygeln inomhus ansluten till ODF-patchsidan.
F12: Vilka driftsmiljögränser bör jag följa?
S: Drifttemperaturen är −20 grader till +70 grader, lagring −40 grader till +80 grader. Det omfattar inomhusdata-center, telekom-rum och konditionerade sändningsmiljöer. För kallare ouppvärmda utomhusskydd, ange industriell-tempvariant istället för denna LC-FC OM3 LSZH patchkabel.
