Evolux Fiber-erbjudande Skräddarsydd fiberoptisk patchkabel LC/UPC TILL LC/UPC Duplexkontakt med Simplex-kabel. Den används i LAN inom byggnader eller campus för att ansluta datorer, skrivare och andra nätverksenheter, vilket ger snabbare dataöverföringshastigheter än traditionella kopparkablar.
Specifikation
| Typ av fiber | SM/MM |
|---|---|
| polska | PC/UPC/APC |
| Anslutningstyp | LC, SC, ST, FC |
| Insättningsförlust | Mindre än eller lika med 0,30dB (IEC Grade C); Mindre än eller lika med 0,15dB (IEC Grade B) |
| Avkastningsförlust | SM UPC Större än eller lika med 50dB; SM APC Större än eller lika med 60dB; MM PC Större än eller lika med 35dB |
| Jackans diameter | 0,9 mm, 2,0 mm, 3,0 mm |
| Fiberläge | 9/125um, 50/125um, 62,5/125um |
| Kabelalternativ | PVC/LSZH/OFNP |
| Driftstemperatur | -40ºC~+75ºC |
Drag
-Uniboot designMinskar kabelvolymen med upp till 50 % vid routing
-Push/Pull-fliken för bättre användbarhet i applikationer med hög-densitet
-Låg insättningsförlust och hög avkastningsförlust
-Alla prestandadata garanteras över hela driftstemperaturområdet (‐40 grader till +85 grader)
-Brett urval av standardanslutningstyper (inklusive SC/APC, LC/UPC, LC/APC och MPO/APC) och längder (upp till 30 meter)

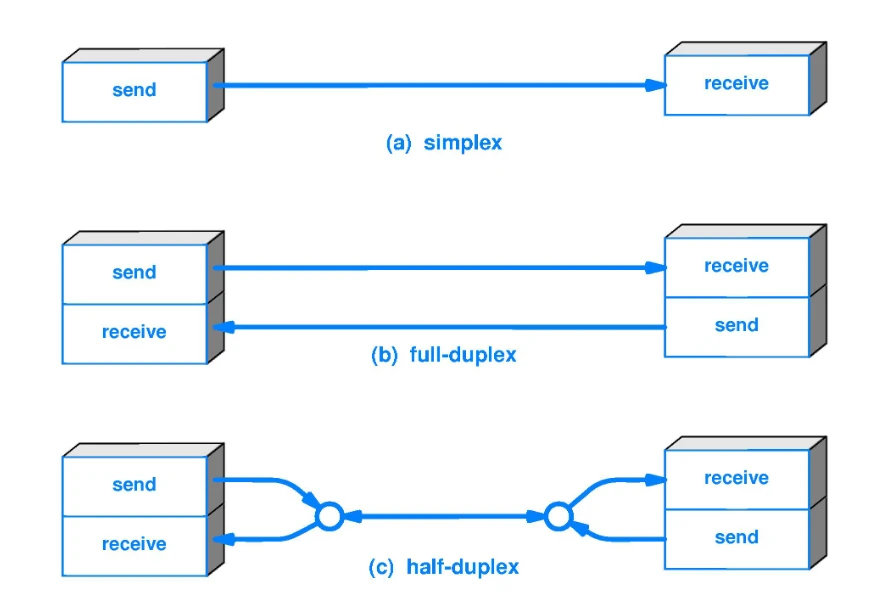

Vad är skillnaden mellanSimplex och duplex fiberoptisk kabel?
Simplex:Simplex har endast en fiberoptisk kabel och en fiberoptisk kontakt i varje ände. Den tillåter bara att data överförs i en riktning, vilket är oåterkalleligt. Simplex används vanligtvis inuti byggnader för Ethernet-switchar eller andra enheter.
Duplex:Duplex har två trådar av fiberoptisk kabel och två fiberoptiska kontakter i varje ände för att skicka och ta emot data. Duplex används ofta för att ansluta-höghastighetsnätverksutrustning, som serversystem och fiberoptiska switchar.
Ansökningar
Var kan man använda LC till LC UPC 9/125μm Singlemode Duplex Patch-sladd
Datacenterserver-för att-byta fiberanslutningar
LC till LC UPC-duplexkonfigurationen stöder samtidiga sändnings- och mottagningskanaler som krävs för server-NIC-anslutningar till topp-av-rackswitchar. 9/125 μm singelmodsfibern ger låg dämpning över körningar upp till flera kilometer, vilket gör denna patchkabel lämplig för både intra-rackanslutningar och tvärgående-gångslänkar i storskaliga-datacentermiljöer.
Enterprise LAN Backbone Structured Cabling
Att bygga stamnät som förbinder telekommunikationsrum över flera våningar använder LC UPC singlemode duplex patch-kablar för fiberdistribution mellan golv. Alternativet LSZH-jacka uppfyller brandsäkerhetskoderna för kablar som dras genom plenumutrymmen och stigrör, medan driftstemperaturintervallet på -40 grader till +75 grader rymmer utrustningsskåp med variabel klimatkontroll.
FTTH optiska distributionsnätverksanslutningar
Fiber-till-hemmet-installationer som ansluter OLT-portar till splitteringångar kräver pålitliga LC UPC-terminerade kablar. IEC Grade B-insättningsförlustspecifikationen på Mindre än eller lika med 0,15dB bevarar optisk effektbudget för PON-system som betjänar privata abonnenter över längre distributionsavstånd.
Telecom Central Office ODF Patching
Telekommunikationsoperatörer som hanterar optiska distributionsramar i centrala kontor använder LC till LC singelmodsduplexbyglar för kors-koppling av överföringsutrustning. Tillgängligheten på 0,9 mm, 2,0 mm och 3,0 mm manteldiametrar tillåter val baserat på kabeltäthet och dragningskrav inom utrustningsställ.
Broadcast Facility SDI-över-fibertransport
Tv-produktion och sändningssystem som bär 3G-SDI- och 12G-SDI-signaler över fiber använder LC-duplexanslutningar för studio-till-master-länkar. Det breda driftstemperaturområdet stöder installationer i mobila produktionsfordon och fjärrsändningsanläggningar.
Vanliga frågor
F1: Vilken fibertyp hänvisar 9/125μm till?
S: 9/125 μm-specifikationen indikerar singelmodsfiber med en kärndiameter på 9- mikron och en beklädnadsdiameter på 125 mikron. Denna fibertyp stöder långdistansöverföring vid 1310nm och 1550nm våglängder med minimal signaldämpning.
F2: Vad är skillnaden mellan PVC-, LSZH- och OFNP-jackaalternativ?
S: PVC (Polyvinyl Chloride) är standardjackan för allmänt inomhusbruk. LSZH (Low Smoke Zero Halogen) avger minimal rök och inga giftiga halogengaser vid förbränning, lämplig för slutna utrymmen. OFNP (Optical Fiber Nonconductive Plenum) uppfyller NEC-kraven för kablar i luft-utrymmen ovanför falltak.
F3: Vilken insättningsförlust kan jag förvänta mig av IEC Grade B-kontakter?
A: IEC Grade B-kontakter levererasinsättningsförlustpå Mindre än eller lika med 0,15dB per parat par. Den här specifikationen bevarar mer optisk kraft jämfört med Grade C (Mindre än eller lika med 0,30dB), vilket är viktigt för långa-länkar med snäva effektbudgetar.
F4: Vad betyder UPC polish typ?
S: UPC (Ultra Physical Contact) hänvisar till anslutningsändens-ansiktspoleringsmetod som skapar en lätt böjd yta, vilket geravkastningsförlustpå större än eller lika med 50dB för singellägesapplikationer. Denna poleringstyp är standard för digitala dataöverföringsnätverk.
F5: Kan jag använda den här kabeln för utomhusinstallationer?
S: Driftstemperaturen på -40 grader till +75 grader kan rymma vissa utomhusskåpsinstallationer, men den här kabeln är främst designad för inomhusbruk. Utomhusapplikationer kräver kablar med extra UV-skydd och fuktblockerande konstruktion.
F6: Vilka jackdiametrar finns tillgängliga?
S: Tre jackdiametrar erbjuds: 0,9 mm för applikationer med pigtail och snäva-utrymmen, 2,0 mm som standarddiameter för patchkabel och 3,0 mm för installationer som kräver ytterligare mekaniskt skydd.
F7: Vilka kontakttyper kan kombineras med LC?
S: Produktlinjen stöder LC-, SC-, ST- och FC-kontakttyper i olika kombinationer. Hybridkablar som LC till SC eller LC till FC finns tillgängliga för anslutning av utrustning med olika gränssnittstyper.
F8: Hur ska jag rengöra LC-kontakterna före användning?
S: Använd en fiberoptisk rengöringspenna eller kassettrengörare avsedd för LC-hylsor. Rengör kontaktens ändyta före varje sammankoppling för att förhindra dammkontamination som ökar insättningsförlusten.
