MTP MPO Fiber Patch sladdar MM OM3

S: Bra fråga – det här dyker upp hela tiden! MPO (Multi-fiber Push On) är den generiska branschstandarden för multi-fiberkontakter, medan MTP® är ett-högpresterande varumärke tillverkat av US Conec. Tänk på det så här: alla MTP-anslutningar är MPO-kompatibla, men inte alla MPO-anslutningar har de förbättrade funktionerna hos MTP. MTP-versionen erbjuder snävare toleranser, löstagbara höljen för enklare återställning och bättre total optisk prestanda. De är helt utbytbara och kommer att paras med varandra, men när du blandar dem kommer den övergripande länkprestandan att begränsas av den lägre-kvalitetsanslutningen. För verksamhetskritiska datacenterapplikationer rekommenderar vi MTP för bästa resultat.

S: Polaritet handlar om att se till att din sändare (Tx) ansluter till mottagaren (Rx) i andra änden – gör det fel och du har noll signal. Här är den snabba uppdelningen: Typ A är "rakt-genom" med nyckel-uppåt i ena änden och tangent-nedåt i den andra. Typ B är "omvänd" med båda ändarna -uppåt, vänder fiberpositionerna 1-till-12 och 12-till-1. Typ C är "par flipped" där intilliggande par byter positioner. För de flesta 40G/100G parallelloptikinstallationer i datacenter ser vi att typ B används oftast eftersom den låter dig använda samma standard A-till-B duplexkablar i båda ändar – enklare lagerhantering. Om du är osäker, skicka oss ditt nätverksdiagram så hjälper vi dig att ta reda på rätt polaritetskonfiguration.

S: Med OM3 multimode-fiber som kör 40GBASE-SR4 eller 100GBASE-SR4-optik, tittar du på maximalt 100 meter. För 10GBASE-SR kan OM3 gå upp till 300 meter. Nu, om du behöver lite mer räckvidd – säg 150 meter för 40G/100G – skulle du vilja gå upp till OM4-fiber, som har högre bandbredd (4700 MHz·km mot 2000 MHz·km för OM3). De flesta datacenterapplikationer passar bekvämt inom OM3:s räckvidd eftersom rack-till-avstånden vanligtvis är långt under 100 meter. Summa summarum: för kostnadskänsliga-projekt med kortare löptider är OM3 perfekt kapabel och sparar pengar.

S: Detta är avgörande – ta fel på könet så kommer du antingen att skada kontakter eller inte ha någon anslutning alls. MTP-hankontakter har inriktningsstift; honkontakter har styrhål som tar emot dessa stift. Här är den gyllene regeln: hane parar sig alltid med hona, aldrig samma-till-samma. De flesta transceivermoduler (QSFP+, QSFP28) har inbyggda-hangränssnitt med stift, så din patchkabel måste vara hona. När två honkablar ansluts genom en adapterpanel, hanterar adaptern själv stiftinriktningen. Vi tillverkar våra kablar med precisionsstyrstift som säkerställer sub-mikronfiberinriktning – det är så vi uppnår de låga insättningsförlusterna.

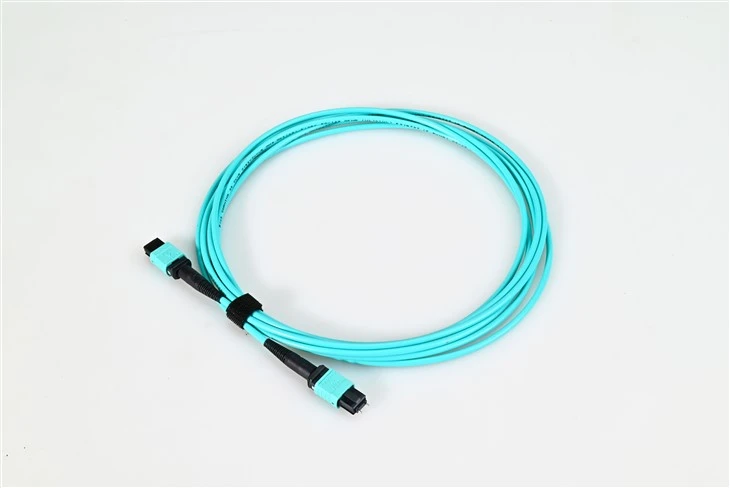

S: Aqua är TIA-598-standardfärgkoden för laser-optimerad OM3- och OM4-multimodfiber – den är inte bara dekorativ! När du arbetar i ett tätt datacenter med hundratals kablar, berättar den aqua-jackan omedelbart att det är multimode 50/125 mikron fiber designad för VCSEL-sändtagare vid 850nm. Du kommer inte att blanda ihop det av misstag med gula{13}}enkellägeskablar. Vissa tillverkare använder Erika Violet (en något annorlunda nyans) specifikt för OM4 för att skilja från OM3, även om både aqua och violett är acceptabla. Våra kopplingsstövlar är också färgkodade efter fiberantal: grå för 8-fibrer, svart för 12-fibrer och röda för 24-fibrer – gör installation och felsökning så mycket snabbare.

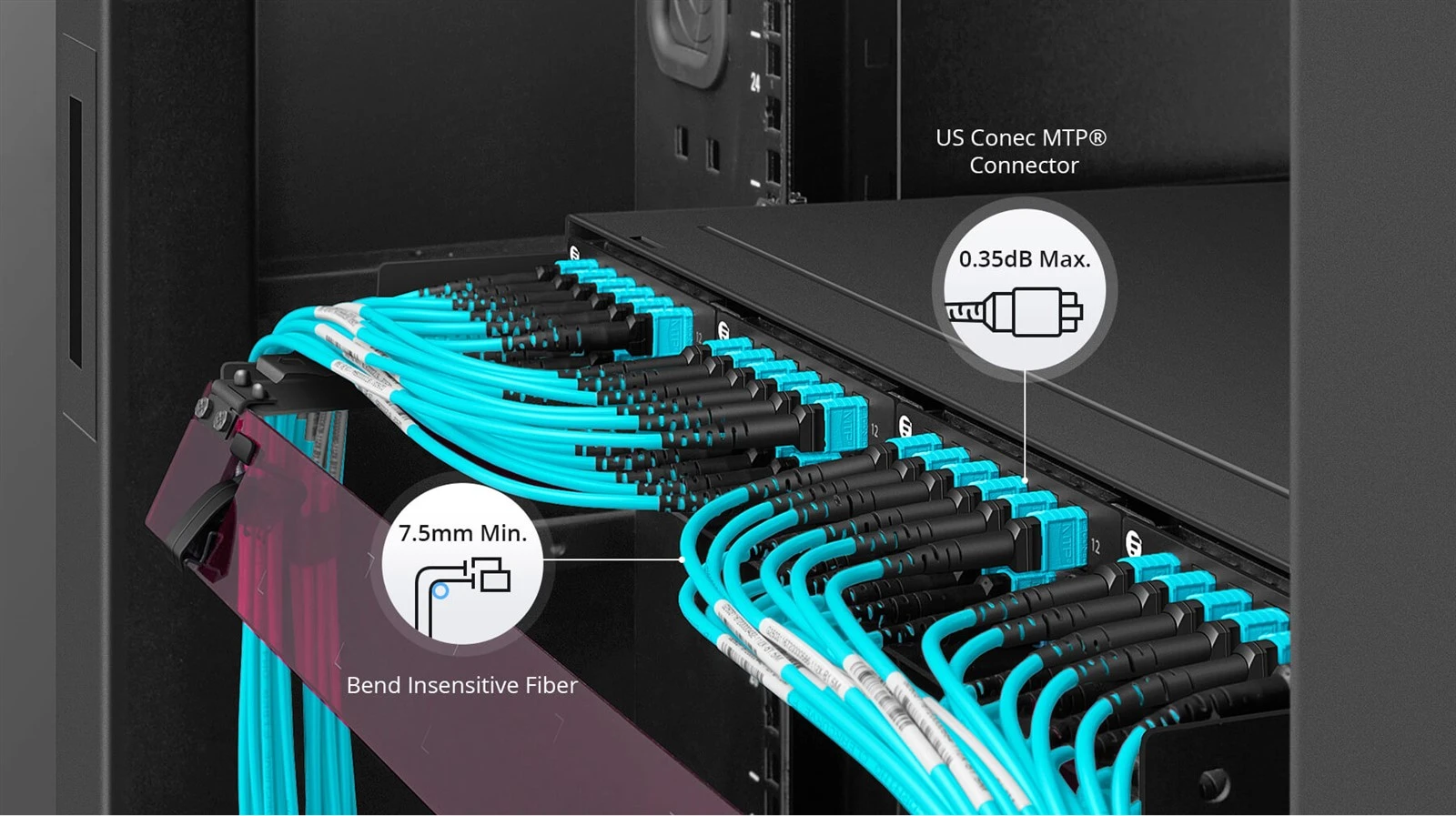

S: Våra MTP/MPO OM3-patch-kablar är specificerade för Mindre än eller lika med 0,50 dB maximal insättningsförlust med standard multimode MT-hylsor, men vi erbjuder även versioner med låg-förlust som träffar Mindre än eller lika med 0,30 dB typiskt och Mindre än eller lika med 0,50 dB max. För riktigt krävande applikationer uppnår våra kablar av elit-/premiumkvalitet cirka 0,15 dB typiskt. Varje kabel vi skickar testas individuellt – vi använder 3D-interferometri för att verifiera hylsan geometri och änd-kvalitet. Returförlusten är större än eller lika med 20dB för multimode. Dessa specifikationer spelar roll när du beräknar din länkbudget för 40G- eller 100G-anslutningar; var tiondel av en dB räknas över flera patchpunkter. Vi tillhandahåller testrapporter med varje batch om du behöver dokumentation för dina register.

S: Inte överdrivet alls – det är faktiskt en smart investering. OM3-fiber med MTP/MPO-kontakter stöder 10GBASE-SR upp till 300 meter inga problem. Det fina är att du bygger en infrastruktur som är redo för 40G och 100G när du behöver uppgradera – ingen återkoppling krävs. Många av våra kunder använder OM3 MTP-trunnkablar idag för 10G och byter helt enkelt ut transceivrar senare för att hoppa till högre hastigheter. MTP-kontakten med 12-fiber fungerar perfekt med 10G SFP+ genom breakout-kassetter (MTP till 6×LC duplex), vilket ger dig densitetsfördelarna med fler-fiberkablar även vid lägre hastigheter. Allt handlar om att framtidssäkra din investering.

S: Du har rätt i att MTP-rengöring kräver specifika verktyg – du kan inte bara använda en vanlig LC-klickrengörare. Vi rekommenderar MTP-specifika reel-rengörare eller kassettrengörare avsedda för fler-fiberhylsor. Rengöringsrörelsen bör gå tvärs över alla 12 (eller 24) fiberändarna- i en enda passage. Rengör båda kontakterna före varje parning – även en enda dammpartikel på en fiber kan orsaka 1dB+ förlust och förstöra din länkbudget. Håll dammskydden på när kontakten inte är ansluten. För inspektion behöver du ett mikroskop med en MTP-adapterspets. Vi inkluderar dammskydd med varje kabel, och lita på mig, använd dem. De få sekunder som ägnas åt rengöring sparar timmar av felsökning senare.
