Vad är en fiberoptisk splitter?
En optisk splitter är en passiv enhet som delar optiska signaler i flera delar. Den används främst i FTTx/PON-nätverk för att dela en enskild fiberoptisk kabel i flera grenar, vilket möjliggör stöd för flera slutanvändare och därigenom minska belastningen på stamnätets fibernät. Dessutom används den för underhåll av långdistansnätverk, kabel-tv, ATM-kretsar och för signaldistribution i lokala/tunnelbanenätverk.
Fiberoptiska splittrar har vanligtvis minst 2 portar och kan ha upp till 128 portar. De två vanligaste typerna är den kostnadseffektiva-traditionella fused biconical taper (FBT) splittern och den kompakta, hög-lämpliga planar lightwave circuit (PLC) splittern.
Det finns flera standarddiametrar för optiska fibrer som vanligtvis används i PLC-delare, vilka är relaterade till fibrernas yttre dimensioner. Vanliga fiberdiametrar inkluderar 250 µm, 900 µm och 2 mm. Olika fiberdiametrar är lämpliga för olika förpackningar och applikationer.

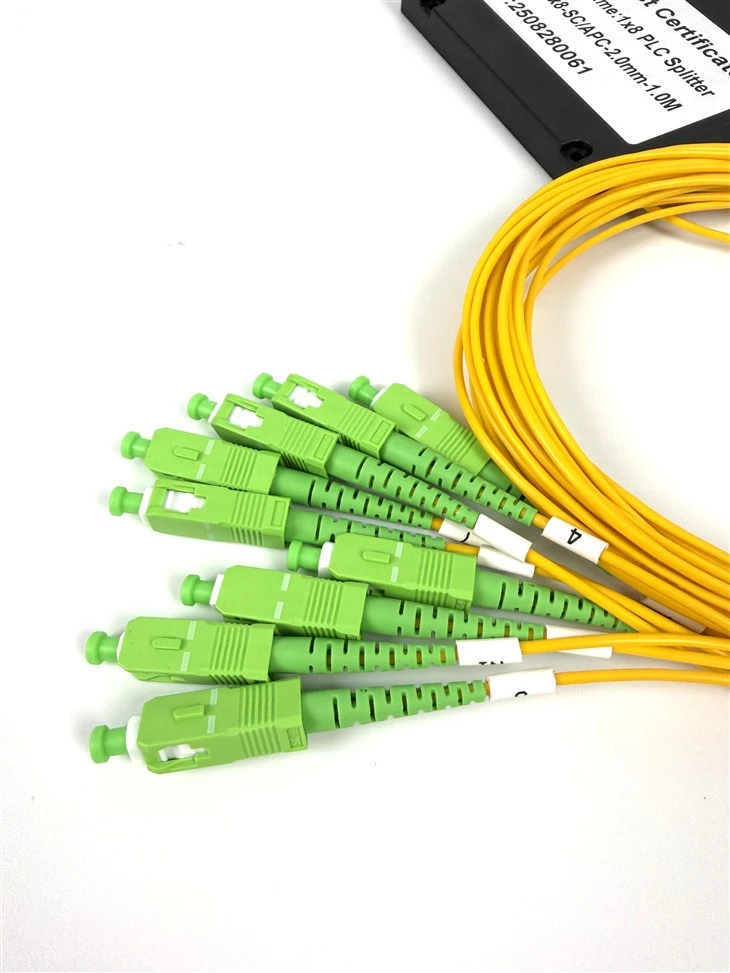

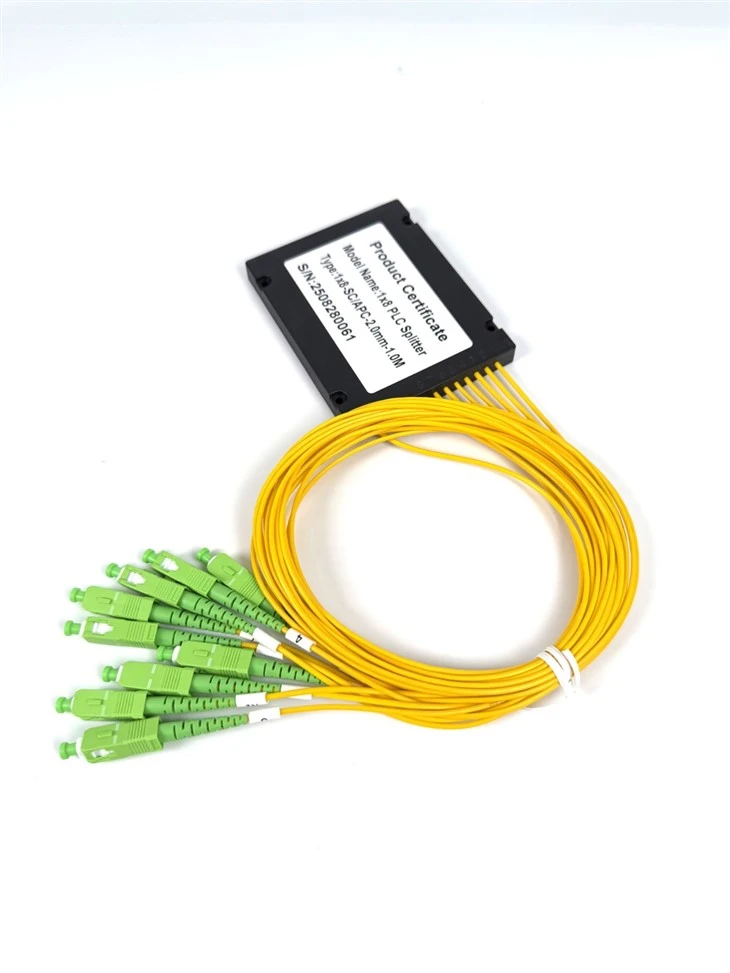

Produktspecifikationer
|
Paketstil |
ABS-modul |
Konfigurationstyp |
1x8 1x16 1x32 1x64 |
|
Typ av fiber |
Singlemode G.657A1 |
Anslutningstyp |
SC/APC |
|
Fiberdiameter |
2,0 mm |
Fiberlängd |
>1m |
|
Insättningsförlust |
Mindre än eller lika med 17,3dB |
Avkastningsförlust |
Större än eller lika med 50dB |
|
Förlustenhetlighet |
Mindre än eller lika med 1,5dB |
Direktivitet |
Större än eller lika med 65dB |
|
Polarisationsberoende förlust |
Mindre än eller lika med 0,3dB |
Temperaturberoende förlust |
Mindre än eller lika med 0,5dB |
|
Våglängdsberoende förlust |
Mindre än eller lika med 0,3dB |
Driftsbandbredd |
1260~1650nm |
|
Driftstemperatur |
-40~85 grader |
Förvaringstemperatur |
-40~85 grader |
Ansökan
PLC-delare används ofta i FTTH-nätverk för att distribuera optiska signaler från en central plats till flera hem eller platser. Följande bild visar en typisk tillämpning av en 1x4 PLC-delare. Den optiska signalen från OLT kommer in i PLC-splittern genom en enkel ingångsfiber. Sedan delar PLC-delaren jämnt upp den inkommande optiska signalen i fyra olika strålar enligt ett förutbestämt förhållande, där varje stråle bär samma andel av ingående optisk effekt. Efter delning sänds den optiska signalen till fyra oberoende utgångsfibrer, som distribuerar signalen till fyra olika användare eller enheter
