Hur man väljer en optisk fiberpatchpanel eller ODF?

Att välja en patchpanel för optisk fiber - som ofta kallas ODF eller optisk distributionsram - är sällan bara en fråga om att matcha ett fiberantal med en rad i en offert. I ett riktigt telekomrum, FTTH-accessnätverk, företags-LAN eller datacenter måste panelen också fixa den inkommande kabeln, skydda skarvar, hålla adaptrar, dra patch-kablar, bära tydliga etiketter och lämna utrymme att växa. Få de här detaljerna fel och en billig-panel kostar dig tid under installationen och igen vid varje framtida uppgradering.

Den här guiden är skriven utifrån perspektivet att välja och leverera passiva fiberoptiska komponenter för FTTH-, telekom- och datacenterprojekt. Den går igenom de beslut som faktiskt spelar roll på plats - kapacitet, montering, adaptrar, skarvning och kabelhantering - och avslutas med urvalsmatriser, en checklista för begäran om begäran och en checklista för inspektion som du kan återanvända vid ditt nästa köp.

Vad är en optisk fiberpatchpanel/ODF?

En patchpanel för optisk fiber är en fiberhanteringsenhet som används för att avsluta, organisera, skarva, ansluta och skydda optiska fibrer. Du hittar det i telekomrum, datacenter, FTTH-accessnätverk, företagsnätverk och kommunikationsskåp.

I det dagliga-till-projektspråket används ofta "fiberoptisk patchpanel", "optisk fiberpatchpanel", "ODF" och "optisk distributionsram" omväxlande. Den mekaniska designen varierar, men jobbet är detsamma: att göra fiberanslutningar lättare att hantera, testa, underhålla och bygga ut. Om du vill ha en mer fullständig uppdelning av var termerna avviker, kan denna jämförelse av enODF kontra en patchpaneli fiberoptiska system är ett bra ställe att börja.

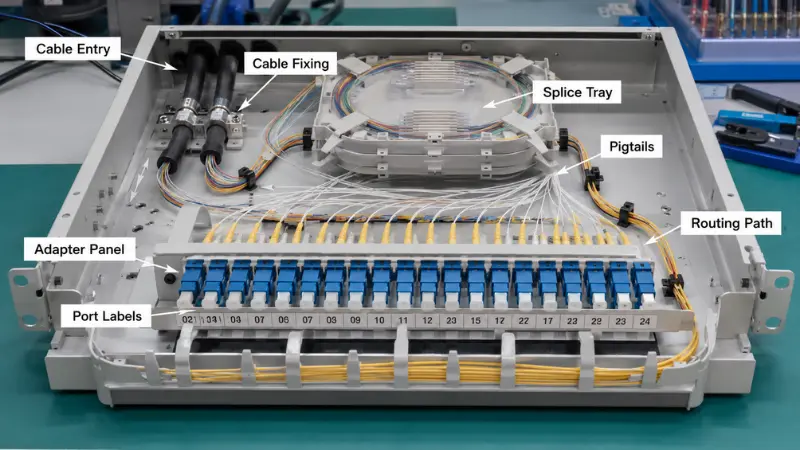

En typisk fiberpatchpanel kombinerar flera element:

• -Adapterpaneler som håller SC-, LC-, FC- eller MPO-kopplingarna
• -Sskarvbrickor som skyddar fusionsskarvar och lagrar överflödig fiber
• -Fiberstjärtar smält till den inkommande kabeln
• -Kabelfästpunkter och ingångar för dragavlastning
• -Interna ruttvägar som bibehåller böjningsradie
• -Ett område för hantering av patchkabel på framsidan
• -Portetiketter eller identifiering

•

Varför är det viktigt att välja rätt fiberpatchpanel?

Patchpanelen är vanligtvis en liten del av den totala nätverksbudgeten, men den har en överdriven effekt på installationskvaliteten och år av underhåll efteråt. En panel som passar platsen låter installatörer dra fibrer rent, skydda skarvpunkter, kontrollera böjspänningar och snabbt hitta valfri port. En dåligt vald skapar trångt routing, besvärligt underhåll, strandad kapacitet och ett rörigt patchfält.

Innan du bestämmer dig för en modell bör den svara på tre raka frågor: kan den bära det fiberantal du behöver nu, kan en tekniker installera och underhålla den utan kamp och kan den växa med nätverket istället för att slitas ut och ersättas? Om något svar är nej, kompenserar ett lägre klistermärkepris sällan för det.

Viktiga faktorer att tänka på när du väljer en optisk fiberpatchpanel

Fiberantal och hamnkapacitet

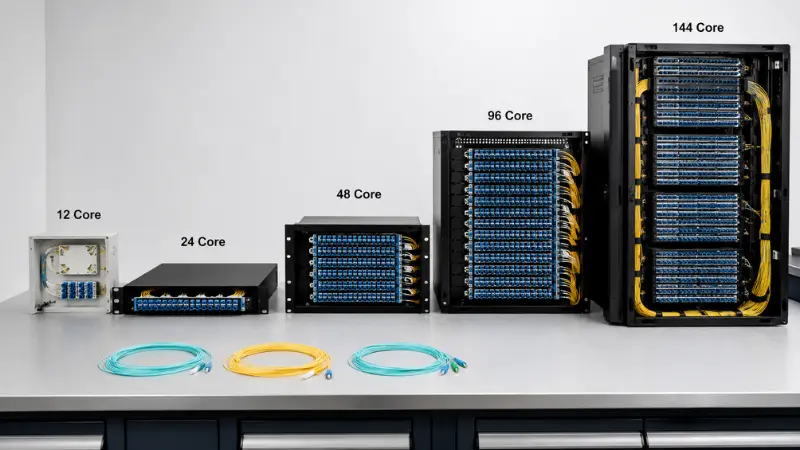

Fiberantal är den första siffran som de flesta köpare kontrollerar. Vanliga ODF-konfigurationer har 12, 24, 48, 72, 96 och 144 kärnor. En liten FTTH-distributionspunkt kan vara bra med en 12- eller 24-kärnig väggmonteringslåda; ett telekomrum eller företagskärna landar ofta på 24- eller 48-kärniga rackpaneler; och högdensitetsdatacenter eller stamnätspunkter trycker mot 96 eller 144 kärnor.

Felet är att dimensionera panelen till dagens fiberantal exakt. En fungerande tumregel ärnuvarande fibrer + reservkapacitet + ställutrymme: ta de fibrer du avslutar nu, lägg till höjd för länkarna du rimligen kan förutse, kontrollera sedan vad din rackhöjd faktiskt tillåter. Om ett projekt tänder 24 fibrer men platsen sannolikt kommer att fördubblas, kostar en panel med 48 kärnor vanligtvis mycket mindre än arbetet med att byta enheten senare.

Som utgångspunkt:

• Liten åtkomstpunkt - 12 till 24 kärnor
• Standard telekomrum - 24 till 48 kärnor
• Större distributionspunkt - 72 till 96 kärnor
• Hög-stomme eller datacenter - 96 kärnor och uppåt

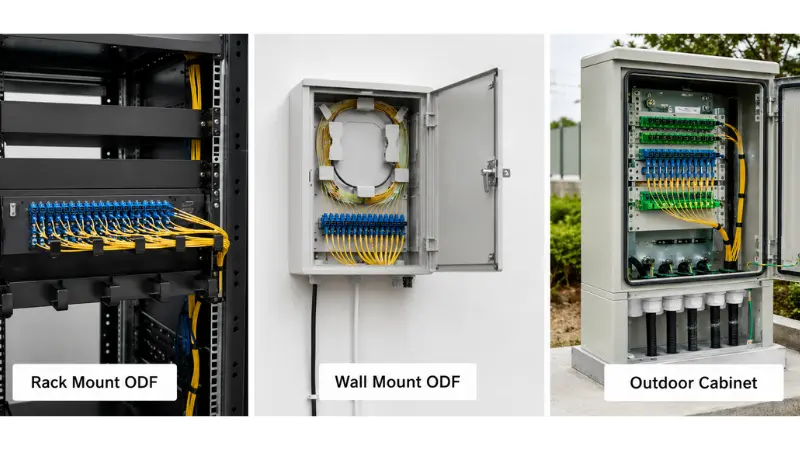

Rackmontering, väggmontering eller utomhusinstallation

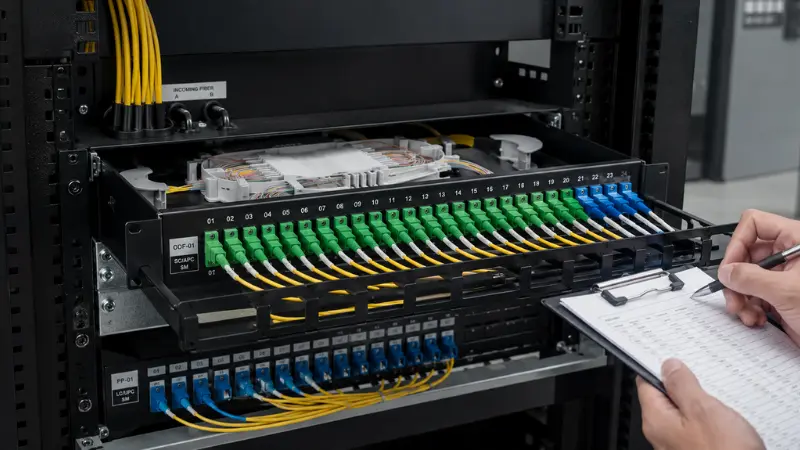

Installationsmiljön, mer än något annat, dikterar panelens form. En 19-tums rackmonterad fiberpatchpanel faller snyggt in i standardställen tillsammans med switchar, OLT:er och transmissionsutrustning, vilket är anledningen till att den dominerar telekomrum och datacenter. En väggmonterad ODF passar webbplatser utan rack alls - FTTH-åtkomstpunkter, nätverk för små byggnader, distributionspunkter i korridorer och filialkontor. Ett fiberfördelningsskåp utomhus är till för gatuskåp och semi-utomhuspositioner, där tätning, mekanisk hållfasthet och kabelgenomföring betyder mycket mer än hur kompakt eller snygg boxen ser ut.

Fäst platsen innan du väljer: inuti ett 19--tumsställ, på en vägg, inuti ett telekomskåp, i en åtkomstpunkt utomhus eller i en rad med hög-datacenter. Om panelen går utomhus, behandla inträngningsskydd som ett hårt krav snarare än ett trevligt-att-ha - leta efter en angiven IP-klassificering, UV-beständigt hölje och ordentliga tätade glands, och bekräfta det mot vägendin inomhus- och utomhuskabel är installerad.

1U, 2U eller högre: Välj rackhöjd

För rackpaneler är höjden sitt eget beslut och inte bara en funktion av fiberantalet. En 1U fiberoptisk patchpanel sparar mest rackutrymme och är standard för datacenterrader, men samma 1U som bekvämt rymmer 24 LC-duplexportar kan kännas trånga när du väl försöker lägga till skarvbrickor och dra patchsladdar på framsidan. Att kliva upp till 2U köper ditt arbetsrum: djupare brickor, lättare lindning av slack fiber och ett främre patchfält som inte bekämpar dig under rörelser, tillägg och ändringar.

Ett enkelt sätt att bestämma: välj 1U när densitet är prioritet och panelen oftast är för-avslutad patchning; välj 2U eller högre när samma panel också måste rymma fältskarvning, större pigtailbuntar eller frekvent omkonfigurering. Att bara räkna portar och ignorera utrymmet dessa portar behöver bakom och framför adaptrarna är ett av de vanligaste storleksfelen.

Fast typ vs glidande typ

Rackpaneler finns i fasta och glidande utföranden. En fast rackmonterad panel är enklare, styvare och vanligtvis billigare - ett vettigt val där fibrerna sätts en gång och sällan vidrörs igen. En glidpanel drar framåt på skenor så att en tekniker kan nå skarvbrickorna, adaptrarna och den interna dragningen utan att riva upp något.

Avvägningen-är riktiga pengar mot realtid. På webbplatser där portar ofta omkonfigureras, låter ett skjutbart fack dig arbeta med anslutningarna utan att ta bort hela panelen från racket, vilket på en upptagen ram kan förvandla en halv-timmesjobb till några minuter. För en låg-länk som kommer att vara orörd i flera år är den fasta panelen det bästa värdet. Välj glidning när underhåll, tester eller uppgraderingar är frekventa; välj fast när de inte är det.

Adaptertyp: SC, LC, FC eller MPO

Adaptern måste matcha kontakterna som redan finns i ditt nätverk, så detta är ett beslut du bekräftar mot kabeln, pigtails och utrustningsportarna snarare än att gissa.

SC-adaptrar förblir arbetshästen för FTTH, FTTx och telekomåtkomst. I PON och FTTH är SC/APC det vanliga valet eftersom den vinklade ändytan på 8-grader reflekterar ströljus tillbaka in i beklädnaden istället för kärnan, vilket håller avkastningsförlusten låg - precis vad passiva optiska splitters behöver. SC/UPC dyker upp i andra standardlänkar där den vinkeln inte krävs. Polishen är inte utbytbar: APC matchar endast med APC, och att tvinga en APC-hylsa mot en UPC skadar båda. Om den polska frågan är ny för dig, den här förklararen påskillnaderna mellan PC, UPC och APCanger det tydligt. Själva returförlust och insättningsförlust klassificeras underIEC fiberoptiska sammankopplingsstandarder, vilket är den referens som din leverantörs datablad ska spåra tillbaka till.

LC-adaptrar dominerar datacenter och utrustning med hög-densitet eftersom LC-kontakten är ungefär hälften så stor som SC. Den storleksskillnaden är hela poängen: en LC-duplexpanel passar mycket fler portar i samma 1U än en SC-panel kan, vilket spelar roll när varje rackenhet är omtvistad. De flesta switch- och transceiverportar - SFP, SFP+, QSFP-utbrott - slutar i LC, så panelen följer vanligtvis utrustningen.

FC-adaptrar, med sin gängade koppling, visas fortfarande i vissa telekom-, test- och mätnings- eller äldre positioner där en skruv-på anslutningen motstår vibrationer. MPO/MTP-adapterpaneler är återigen en annan kategori: de bär 8, 12 eller 24 fibrer i en enda hylsa och finns för att göra hög-densitet och för-avslutad kablage praktisk, matande trunk-och-kassettsystem i datacentret. Om du väger densitet alternativ för en tät byggnad, denna praktiska guide påjämföra LC med MTP/MPOär värt att läsa först.

Innan du beställer, avgör några saker: kontakttyp (SC, LC, FC, ST, MPO/MTP); polish (UPC eller APC); simplex-, duplex- eller quad-adapter;enkel-läge eller multiläge(dessa kan inte blandas på en länk); och om panelen levereras lastad med adaptrar och pigtails eller bar. En snabb beslutsgenväg:

• VäljaSC/APCför PON, FTTH och mest åtkomstdistribution.
• VäljaLC, vanligtvis duplex, när portdensitet eller switch-sidoavslutning driver designen.
• VäljaFCendast där ett gängat,-vibrationsbeständigt gränssnitt anges.
• VäljaMPO/MTPför stamnät och för-avslutade kablar med hög-densitet.

Loaded vs Unloaded Patch Panel

En fråga som fångar köparna på lur är om panelen kommer framlastadellerlossas. En laddad fiberpatchpanel levereras med adaptrarna monterade och, ofta, pigtails förinstallerade-, så fältteamet behöver bara skarva och lappa. En olastad fiberpatchpanel är ett tomt chassi: du lägger till adapterplattorna och pigtails själv, vilket ger flexibilitet att blanda kontakttyper eller ändra konfiguration men lägger till monteringstid på plats.

Välj en laddad panel när kontakttypen är fixerad, volymerna är repeterbara och du vill minimera arbetet i fält. Välj avlastat när projektet fortfarande har öppna variabler - olika poleringstyper på olika webbplatser, en övergång mellan kopplingsstandarder eller en önskan att lagra ett chassi och fylla i det efter behov. Om du fortfarande bestämmer hur dessa fibrer ska avslutas i första hand, denna jämförelse avsnabbkopplingar mot smältskarvningär en användbar följeslagare. Hur som helst, låt leverantören ange laddad eller lossad uttryckligen på offerten, eftersom "patch panel" ensam inte berättar vad som finns i lådan.

Skarvningskrav och skarvtrågdesign

Vissa paneler korrigerar endast för-avslutade kablar; andra måste skarva inkommande fiber. Om den optiska kabeln måste smältas ihop med pigtails på plats behöver panelen tillräckligt med skarvbrickor, skarvhylsor och förvaring för att linda fibern utan snäva böjar. En lös rör utomhuskabel tar till exempel in långa buffertrör som behöver någonstans att sitta, så en bricka som är bra för en städad inomhuskabel kan överbelastas i fält.

Fackkapaciteten är den detalj som folk hoppar över. En enda bricka rymmer vanligtvis ett fast antal skarvar och skyddshylsor; överskrider det och tekniker börjar stapla fibrer, vilket gör senare underhåll eländigt och riskerar just de skarvar du försöker skydda. Bekräfta hur många fibrer som ska skarvas, att det finns tillräckligt med brickor för dem med lite extra, omflätoringår eller beställs separat, och att brickan fortfarande kan nås efter att panelen är full. Om du vill ha bakgrunden på själva sammanfogningen, förklarar den här översiktensyftet med fusionsskarvning.

För för-avslutade kablar kan skarvbrickor vara onödiga, och fokus flyttas till adapterplattor, kabelfixering och fram-sidokabeldragning istället.

Kabelingång, dragning och böjradie

Tillräckligt med hamnar är inte detsamma som bra fiberhantering. Panelen måste också låta kablar och patchsladdar komma in, dra och lämna utan kamp. Kontrollera ingångsriktningen mot platsen först - vissa paneler tar kabeln från baksidan, andra från sidan eller ovansidan, och utomhusskåp behöver tätade genomföringar. Rackpaneler ska ge dig en fästpunkt och dragavlastning så att vikten av den inkommande kabeln aldrig drar i skarvarna.

Inuti behöver fibrer en fri väg, och patch-sladdar bör inte blockera åtkomsten till adaptrarna eller brickorna. Rutningen måste också respektera böjningsradien: om fibern är tätare än den nominella miniminivån ökar insättningsförlusten och kan med tiden spricka glaset. Istället för att lita på ett nummer du läst någonstans, följ kabel- och kontakttillverkarens angivna minsta böjradie - böj-okänsliga fibrer som definieras iITU-T G.657rekommendation tolerera snävare routing, men spec-bladet, inte gissningar, är auktoriteten. En panel som hanterar detta bra ger dig fästpunkter, smidig intern dragning, slak förvaring, en ren separation mellan inkommande kabel ochpatch sladdar, och utrymme att faktiskt få dina händer i för underhåll.

Märkning och framtida expansion

Märkning ignoreras vid upphandling och blir sedan kritisk första gången någon måste spåra en krets under tryck. Tydlig portidentifiering är det som låter en tekniker testa en länk, isolera ett fel och undvika att dra i fel patchkabel - och på en stor ram lägger dålig märkning tyst tid till varje underhållssamtal och skapar en verklig risk att koppla bort en livetjänst.

Expansion är den andra halvan. Om varje port används dag ett innebär nästa begäran om service ytterligare en panel, mer rackutrymme och mer kablage. Att lämna reservadapterpositioner, eller välja en panel med modulära adapterplattor, gör det mycket lättare att lägga till kapacitet eller byta kontakttyp under en uppgradering istället för att börja om.

Jämförde typer av optiska fiberpatchpaneler

Snabbvalsguide: Vilken ODF ska du välja?

Faktorerna ovan samverkar, så här är en komprimerad vy som kartlägger vanliga projektscenarier till en förnuftig standard. Behandla det som en utgångspunkt och anpassa efter ditt eget rackutrymme och utrustningsgränssnitt.

Praktiska urvalsexempel

Exempel 1: Liten FTTH-distributionspunkt

Föreställ dig en distributionspunkt vid trottoarkanten eller källaren som matar ett kluster av abonnenter från en PON. Drop- och distributionskablar kommer in, fibrer skarvas till pigtails och abonnentledningar lappar ut. Här räcker vanligtvis en väggmonterad ODF med 12 eller 24 kärnor, utrustad med SC/APC-adaptrar för att hålla returförlusten låg för splittermatningen. Begränsningarna som biter är fysiska: begränsat väggutrymme, en fallkabel som behöver ordentlig dragavlastning och märkning som är tillräckligt tydlig för att nästa tekniker kan hitta rätt abonnent utan att spåra varje fiber. Kontrollera att lådan har en skarvbricka som är dimensionerad för antalet, och attPLC splitterutfodring av den redovisas i fiberbudgeten. För den bredare reservdelslistan på ett PON-bygge, dettaFTTH:s inköpsguide för passiva komponenterär en användbar referens.

Exempel 2: Datacenter 1U Rackinstallation

I en datacenterrad är rackutrymmet knappt och porttätheten reglerar. Panelen är nästan alltid 19-tums, 1U där det är möjligt, fylld medLC-duplexadaptrareller MPO/MTP för trunk-och-kassettkablar. De flesta länkar är för-avslutade, så skarvning är sällsynt och tyngdpunkten flyttas till ett rent främre patchfält, korrekt märkning och en modulär layout som låter dig lägga till kassetter senare. En glidande 1U-panel förtjänar sin plats här: när en tekniker måste-lappa om en liverad, drar panelen framåt takter och arbetar blind bakom adaptrarna. Storlek inte enbart efter portantal - kontrollera att det finns tillräckligt med utrymme för att sätta lappkablarna framför en fulladdad panel.

Exempel 3: Telekomrum med skarvningskrav

När optisk utomhuskabel landar i ett telekomrum och måste skarvas till pigtails är en rackmonterad ODF med rätt skarvbrickor rätt verktyg. Kabeln behöver fixeras och dragavlastning vid ingången, jordning för alla metalliska hållfasthetselement om kabelkonstruktionen kräver det, skarvskydd och tillräckligt med förvaring för att spola slak utan snäva böjar. Kapaciteten här är vanligtvis 24, 48 kärnor eller mer, med SC- eller LC-adaptrar valda för att matcha transmissionen eller OLT-gränssnittet, och bak- eller sidoingång för att passa racklayouten. Om antalet eller underhållsfrekvensen är hög lönar sig att gå från 1U till 2U i arbetsrummet. En laddad panel - adaptrar och pigtails för-monterade, i en24-kärnig låda med skarvbrickastyle build - förkortar fältarbetet; ett olastat chassi byter ut det för flexibilitet.

Vanliga misstag att undvika

Välj endast efter fiberantal

En 48-kärnig panel är inte automatiskt bättre än en 24-kärnig. Om den interna routingen är trång eller brickorna är svåra att nå, köper det större antalet dig bara en svårare installation. Väg kapaciteten tillsammans med ställhöjd, adaptertyp, brickutrymme och dragning.

Ignorerar underhållsåtkomst

Vissa paneler ser kompakta ut och visar sig vara olyckliga att serva när de väl är rackade. Om det främre spelrummet är snävt, gör en fast panel varje framtida förändring svårare; där länkar konfigureras om ofta, sparar den glidande typen vanligtvis mer än den kostar.

Blanda kontakttyper utan plan

SC, LC, FC och MPO är inte utbytbara, och inte heller APC- och UPC-polermedel. Bekräfta kontakten och poleringen som används av kabeln, pigtailen, transceivern, OLT, switchen eller transmissionsutrustningen innan du beställer, annars kommer du att äga en panel som inte kan passa ihop med nätverket.

Att glömma framtida expansion

En fullt upptagen panel dag ett är ett problem som skjuts upp, inte undviks. Reservera reservportar eller välj en modulär design när nätverket sannolikt kommer att växa.

Med utsikt över kabelingångsriktningen

Om posten inte stämmer överens med webbplatsen - bak, sida, topp eller botten - blir installationen rörig och avlastningen hamnar sällan där du behöver den. Bekräfta riktningen mot ställningen eller vägglayouten framtill.

Vad du ska berätta för din leverantör innan du begär en offert

En korrekt offert beror på några detaljer. Skicka dessa så kan en leverantör rekommendera rätt panel istället för att använda den billigaste standardmodellen:

• Applikation - FTTH, datacenter, telekomrum, företags-LAN eller utomhusskåp
• Installationstyp - stativfäste, väggfäste eller utomhus
• Rackstorlek - 19-tum och 1U, 2U eller anpassad höjd
• Fiberantal - 12, 24, 48, 72, 96, 144 eller annat
• Adaptertyp - SC, LC, FC, ST, MPO/MTP
• Polska - UPC eller APC
• Fibertyp - enkel-läge eller multiläge
• Skarvning - med eller utan skarvbrickor
• Laddad eller olastad panel
• Kabelinföringsriktning
• Krav på Pigtail och patch cord
• Märkning och förpackningsbehov
• Förväntad framtida expansion

Inspektionschecklista: Verifiering av panelen vid ankomst

När panelerna väl anländer sparar en snabb inkommande check sorg på plats. Utöver det uppenbara antalet, bekräfta detaljerna som leverantörer ibland trimmar för att nå ett pris:

• Adapterantal och typ matchar beställningen, och poleringen (APC eller UPC) är korrekt
• Om de är laddade är pigtails av rätt koppling, längd och fibertyp, och sitter rent
• Skarvbrickor finns i överenskommet antal, med hylsor och slackkapacitet
• Material och ytbehandling matchar specifikationen - för utomhusenheter, kontrollera tätningen och IP-klassificeringen
• Kabelförskruvningar, monteringssats, etiketter och tillbehörspaketet finns i kartongen
• Testdata för insättningsförlust och returförlust tillhandahålls där det utlovades

Om konstruktionen inkluderar termineringsutrustning i samma rack, kommer denna genomgång påinstallera en patchpanel och switchtäcker sekvensen på-webbplatsen.

Vanliga frågor

Slutsats

Den högra optiska fiberpatchpanelen matchar mycket mer än ett fiberantal. Den passar installationsmiljön, kontakten och poleringen som ditt nätverk redan använder, skarvningsmetoden, kabelingången, routingutrymmet, hur det kommer att underhållas och rummet det lämnar för att växa. En liten FTTH-plats betjänas väl av en kompakt väggmonterad ODF; ett datacenter lutar mot en LC- eller MPO-rackpanel med hög-densitet; ett telekomrum som tar utomhuskabel vill vanligtvis ha ett rack ODF med ordentliga brickor och kabelhantering.

Definiera miljön och nyckelparametrarna innan du beställer, dela dem med din leverantör och kontrollera panelen mot dem vid ankomst. Den disciplinen är det som producerar en panel som är lättare att installera, lättare att underhålla och pålitlig under hela nätverkets livslängd.
