Beslutet på en minut
För de flesta vanliga ODF:er, termineringsboxar och låg-till-medelhög-fiberskarvning,250um vs 900um fiber pigtailbeslut bör börja med 900µm. Det är lättare att hantera runt kontakten och routingområdet. När skarvnings-kassettdensitet, mass-fusionslayout eller begränsat routingutrymme blir den begränsande faktorn, är 250 µm vanligtvis den bättre utgångspunkten.
Buffertdiameter är ett mekaniskt konstruktionsval, inte en optisk kvalitet. En 900 µm fiber pigtail ger inte i sig lägre skarvförlust än en 250 µm pigtail, och en 250 µm fiber är inte optiskt sämre eftersom den är tunnare.
Det förändrar ingenjörsfrågan. Istället för att fråga vilken diameter som presterar bättre, fråga vilken fiberpresentation som passar brickan, hanteringsflöde, skarvningsmetod och mekaniskt skydd som finns i installationen.

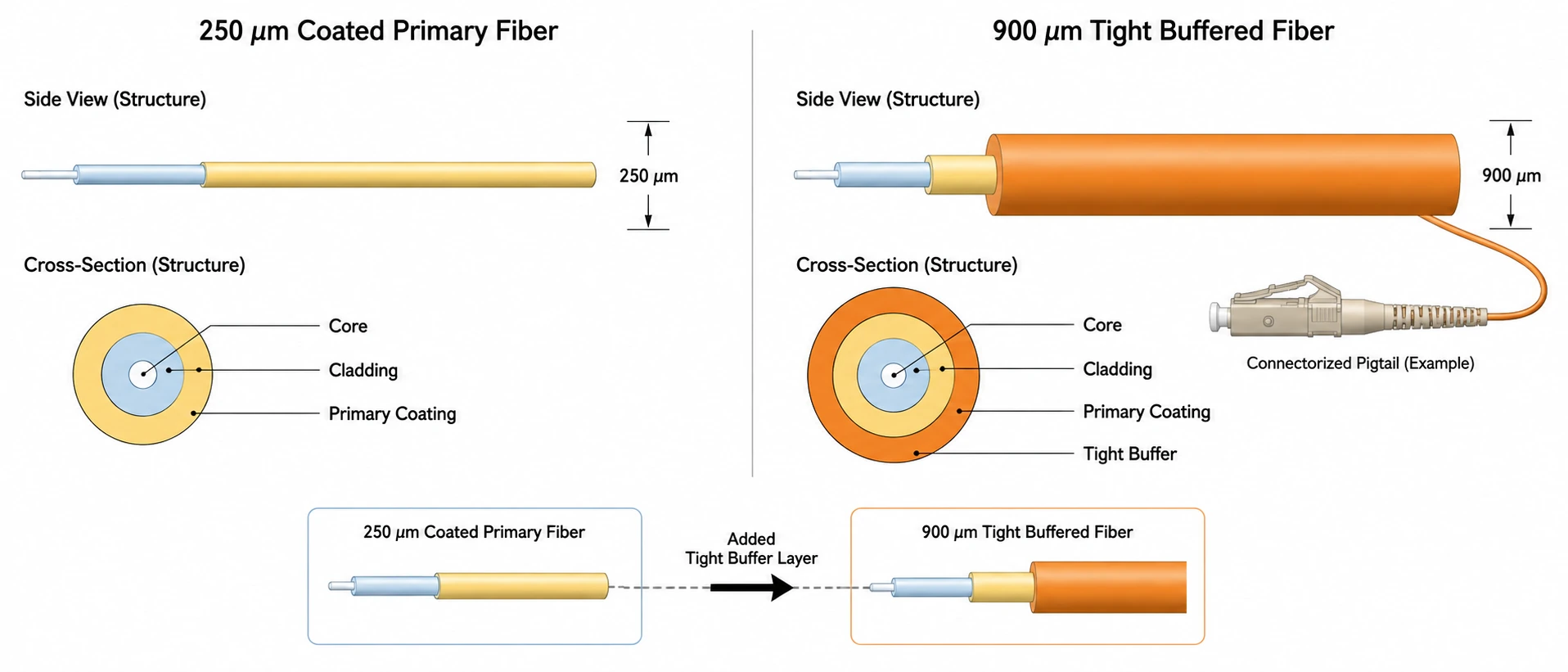

Vad 250µm och 900µm faktiskt mäter
En typisk telekomfiber för enkel-mod kan förenklas som:
~9µm kärna → 125µm kapsling → ~250µm primär beläggning → valfri ~900µm buffert
Dimensionen 250 µm avser normalt den belagda optiska fibern. En 900 µm konstruktion lägger till ytterligare ett skyddande lager runt den belagda fibern. Den underliggande optiska fibern kan fortfarande vara av samma fibertyp.
Det är därför den vanliga sökfrasen250um löst rör vs 900um tät buffertbehöver kvalifikationer. En 250 µm belagd fiber finns ofta inuti lösa-rörkablar, medan 900 µm täta-buffrad fiber är vanligt i avslutningsenheter inomhus. Enbart diametern definierar dock inte den kompletta kabelkonstruktionen.
250 µm vs 900 µm Pigtail Construction i ett ögonkast
| Ingenjörsfaktor | 250 µm fibersvans | 900 µm fibersvans |
|---|---|---|
| Optiskt glas | Kan använda samma SM/MM fibertyp | Kan använda samma SM/MM fibertyp |
| Beklädnadsdiameter | Typiskt 125 µm | Typiskt 125 µm |
| Yttre presentation | Primärt belagd fiber | Ytterligare buffert runt belagd fiber |
| Hantering | Mer delikat | Lättare att hantera individuellt |
| Mekaniskt skydd | Förlitar sig mer på bricka/kapsling | Bättre skydd under routing och förberedelse |
| Brickdensitet | Högre | Lägre |
| Avskaffande arbetsflöde | Mindre material att ta bort | Beror starkt på buffertkonstruktion |
| Kassett med högt fiberantal- | Ofta fördelaktigt | Kan förbruka onödig routingvolym |
| Arbetsflöde för massfusion/band | Bättre i linje med många täta arkitekturer | Vanligtvis mindre attraktiv |
| Standard ODF-avslutning | Användbar, men skydd måste utformas i | Vanligtvis den praktiska standarden |
Den rågeometriska skillnaden är större än vad diametrarna initialt antyder. Om två cirkulära konstruktioner endast jämförs med diameter, skalas deras tvärsnittsareor med kvadraten på diametern:
(900 / 250)² ≈ 12.96
Det betyder inte att en bricka rymmer exakt 13 gånger så många 250 µm fibrer. Skarvhylsor, böjkrav, slaka öglor, hållare och fiberkorsningar tar också upp utrymme. Beräkningen förklarar varför att ersätta många 250 µm routingsektioner med 900 µm sektioner kan påverka en hög-bricka mycket mer än vad diametersiffrorna enbart antyder.
Buffertstorleken anger inte din optiska prestanda
Buffertdiameter bestämmer inte insättningsförlust. Under fusionsskarvning är det relevanta optiska gränssnittet den preparerade glasfibern. Beläggningen eller bufferten avlägsnas från skarvområdet innan de kluvna fibrerna inriktas och smälts samman.
Fiber Optic Association beskriver enkel-fusionsförlust-som typiskt0,1 dB eller mindre. Högre förlust kan peka på problem som kontaminering eller en ofullständig skarv. Det förblir ett skarvnings-kvalitetsproblem, inte bevis på att en 900 µm buffert sänder ljus bättre än en 250 µm beläggning. (Fiberoptikförening)
Acceptera inte "900µm för lägre förlust" som en meningsfull RFQ-specifikation.
Bekräfta istället att de optiska fibrerna som ska sammanfogas är kompatibla. Fibertyp och, där det är relevant, läge-fältegenskaper har mycket större betydelse än den yttre buffertdiametern. Det bredare förberedelsesammanhanget behandlas i vårguide för fiberkabelavslutningsmetoder.

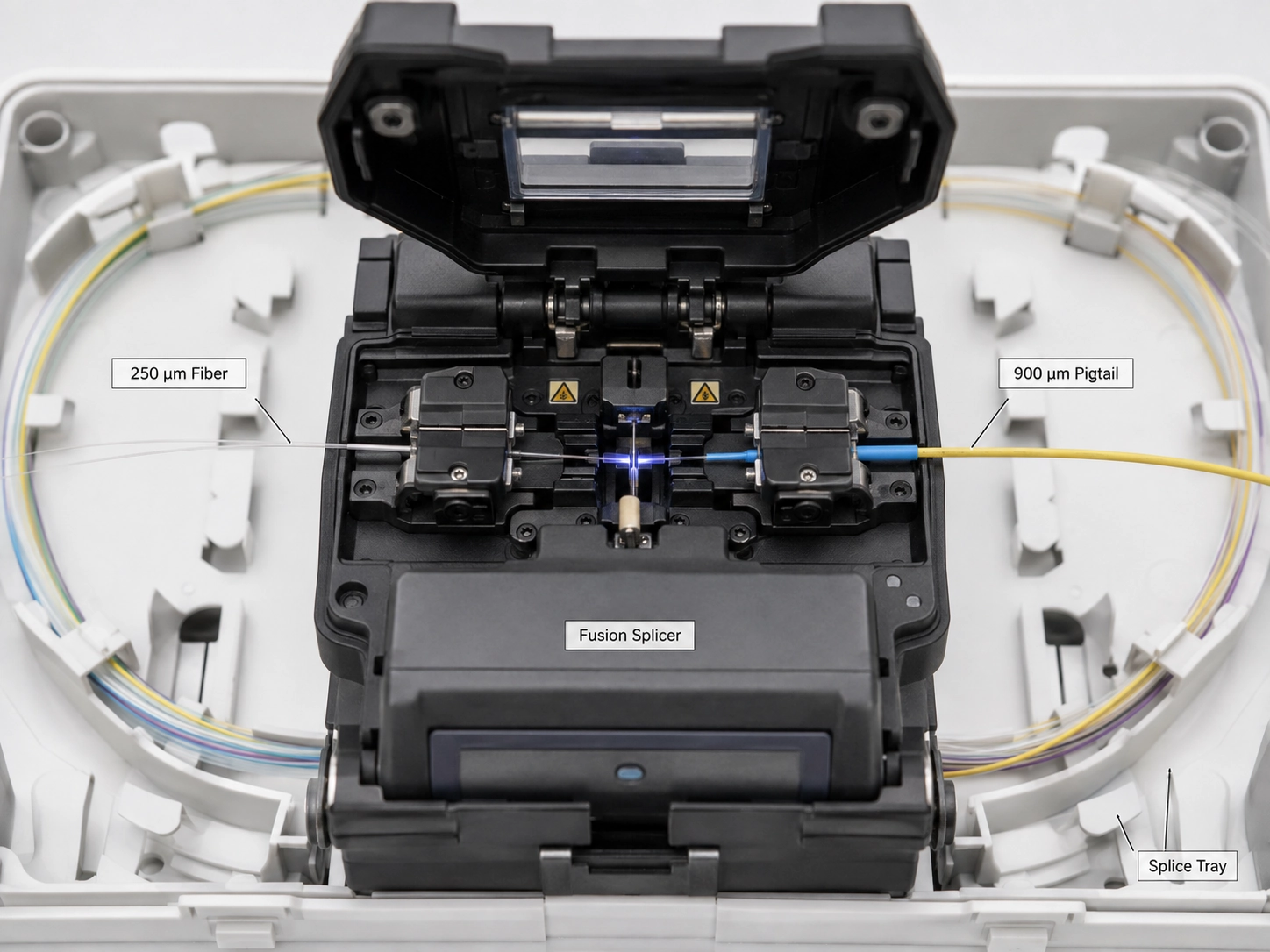

Kan du fusionera 250 µm fiber till en 900 µm pigtail?
Ja. A250um fiber till 900um pigtailövergång är en normal arkitektur när de underliggande optiska fibrerna är kompatibla.
Fusionsskarvaren svetsar inte "250 µm material" till "900 µm material." Båda skyddskonstruktionerna är avskalade från skarvområdet. Glaset rengörs och klyvs, de preparerade fibrerna riktas in och smälts, och den färdiga skarven skyddas innan den förvaras i brickan.
FOA illustrerar detta direkt med en 24-fiber extern-anläggningskabel där 250 µm fibrer skarvas till färgkodade 900 µm pigtails för avslutning. (Fiberoptikförening)
Det verkliga villkoret är optisk kompatibilitet. Om två fibrer har olika läges-fält- eller backscatter-egenskaper, kan en OTDR visa olika uppenbara skarvförluster beroende på testriktning. Dubbelriktad mätning hjälper till att karakterisera den situationen korrekt. (Fiberoptikförening)
En upphandlingsspecifikation bör därför inte förkasta en arkitektur på 250 µm-till 900 µm bara för att ytterdiametrarna skiljer sig åt.
När en 900 µm Fiber Pigtail är det bättre teknikvalet
A 900um fiber pigtail för fusionsskarvningär den praktiska utgångspunkten i en vanlig ODF eller termineringsbox när routingutrymme finns tillgängligt och tekniker hanterar fibrer individuellt.
Standard ODF och telekomterminering
För LC-terminering i en ODF ger en 900 µm pigtail vanligtvis ett mer användbart individuellt-fiberskydd än en 250 µm presentation när brickan har tillräckligt med routingutrymme. Detta är den praktiska tillämpningen bakom enLC fiber pigtail för ODFspecifikation, snarare än att bara välja 900 µm eftersom den är tjockare.
Det finns en viktig gräns. En 900 µm buffert motsvarar inte en 2,0 eller 3,0 mm mantlad patch-kabel. Om fiber lämnar den skyddade brickan och upprepade gånger kommer att dras, knytas, flyttas eller utsättas för hantering av utrustning, är lämpligt mantlad eller på annat sätt skyddad lina den säkrare specifikationen.
Lågt-antal uppsägningsrutor
Vid blygsamma fiberantal är sparande av routingvolym vanligtvis inte den dominerande begränsningen. Om brickan redan tillhandahåller en skyddad väg, gör 900 µm i allmänhet installation och senare identifiering enklare.
Den standarden slutar att fungera när den extra bufferten orsakar fiberkorsningar, komprimerad slack lagring eller störningar i fackets lock. Vid den tidpunkten har kapslingens geometri blivit den styrande variabeln.
När 250 µm pigtails är mer meningsfullt
A 250um fiber pigtailblir det starkare valet när routingdensiteten är begränsningen och själva kapslingen ger det nödvändiga mekaniska skyddet.

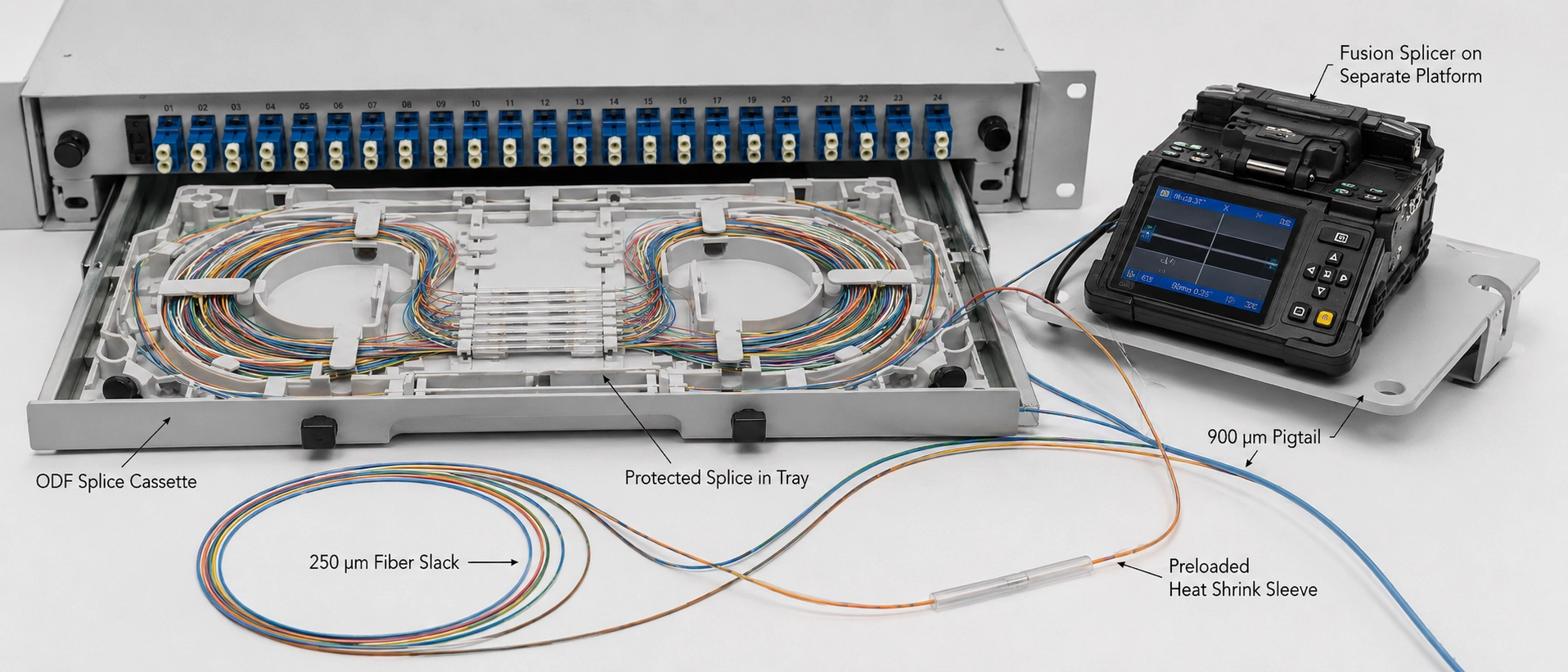

Skarvkassetter med hög-densitet
I en skyddadfiber pigtail för skarvkassettdesign, 250 µm routing minskar volymen som upptas av enskilda fibrer och lämnar mer utrymme runt skarvhållare och slaka-lagringsvägar.
Det är här den 12,96× geometriska jämförelsen blir användbar. Den förutsäger inte kassettkapacitet. Det förklarar varför en 650 µm skillnad i diameter blir viktig när den upprepas över många individuella routingsektioner.
Villkoret är mekaniskt skydd. En 250 µm belagd fiber bör förbli inom en kontrollerad fiber-hanteringsbana. Att flytta oskyddad 250 µm fiber utanför kassetten byter bara ut ett densitetsproblem mot ett mekaniskt-riskproblem.
Ribbon and Mass-fusionsarkitektur
Mass-fusionssystem är utformade för att flytta flera fibrer genom arbetsflödet tillsammans. Individuella 900 µm buffertar kan motverka den densitetsfördelen.
Vår ståndpunkt är mer specifik än den vanliga regeln "900 µm inomhus, 250 µm utomhus":välj den presentation som används av skarvarkitekturen, inte byggnadsgränsen.
Den bästa monteringen kan använda båda storlekarna
A 250um vs 900um fiber pigtailmonteringen behöver inte samma skyddsdiameter från kopplingen till skarven. Detta är artikelns mitt-exakta-innehållsmatchningsankare, men den beskriver också ett viktigt fysiskt designalternativ.
En hybridkassett kan leda 900 µm buffrad fiber från kontakten eller adapterpanelen genom området där tekniker hanterar individuella pigtails, och sedan övergå vid en definierad skyddad punkt inuti kassetten till 250 µm belagd fiber för skarvnings- och slacklagringsområdet-. Splits-sidosektionen får routingdensitet utan att tvinga kontakten-sidosektionen att ge upp hanteringsskyddet.
Detta är användbart när en specifikation av filtdiameter efterfrågas för att lösa två olika mekaniska krav. Avslutningssidan behöver hanteringsskydd, medan skarvsidan kan behöva färdtäthet.
För upphandling, därför "250 eller 900 µm?" är ibland ofullständig. Ritningen ska visa var varje fiberpresentation börjar och slutar och om övergången förblir skyddad av kassetten.
Installationsproblem som vanligtvis uppstår efter upphandling
En tekniskt kompatibel fiberspecifikation kan fortfarande skapa onödigt fältarbete om skalningsbeteende, skarvskydd och brickgeometri kontrolleras först efter att materialet anländer.
Stripability är en del av specifikationen
Två fibrer som säljs som 900 µm kan bete sig olika under beredningen eftersom den nominella ytterdiametern inte talar om hur starkt bufferten är bunden till den underliggande belagda fibern.
När en tätt hållen buffert inte kan avlägsnas rent över den nödvändiga beredningslängden, bör tekniker inte kompensera med ett hårdare enkeldrag. Kortare strippningssegment minskar belastningen på utsatt fiber. Om förberedelserna fortfarande är inkonsekventa bör avisoleringsverktyget och buffertkonstruktionen ses över innan produktionsinstallation.
För en900um fiber pigtail leverantörRFQ, "900 µm" enbart är därför ofullständig. Specificera buffertkonstruktionen eller förberedelsekravet och bekräfta att den avsedda strippningsmetoden är kompatibel med den.
Skarvskydd måste passa brickhållaren
Fusionsskarven hanterar förberett glas, men brickan måste hantera den skyddade skarven efteråt. Skyddsmått, hylshållare och färdväg bildar därför ett mekaniskt system.
Kontrollera skarvhållarens stödda skyddsmått innan du beställer hylsorna. Ett skydd som inte sitter helt i hållaren kan trycka fiberövergången mot brickväggen och skapa en onödig böj direkt bredvid den skyddade skarven.
Detta är mer användbart än att anta att ett längre skydd automatiskt är säkrare.
Kontrollera facket med locket stängt
Ett dirigeringsarrangemang som passar medan kassetten är öppen är inte nödvändigtvis en färdig installation.
Efter att skarvarna, skydden och slacket har lagrats, kontrollera att stängning av locket inte komprimerar öglor, lyfter fibrer från hållare eller skapar en skarp övergång bredvid ett skydd. Det är här valet av buffert slutar att vara en katalogjämförelse och blir ett-designbeslut.

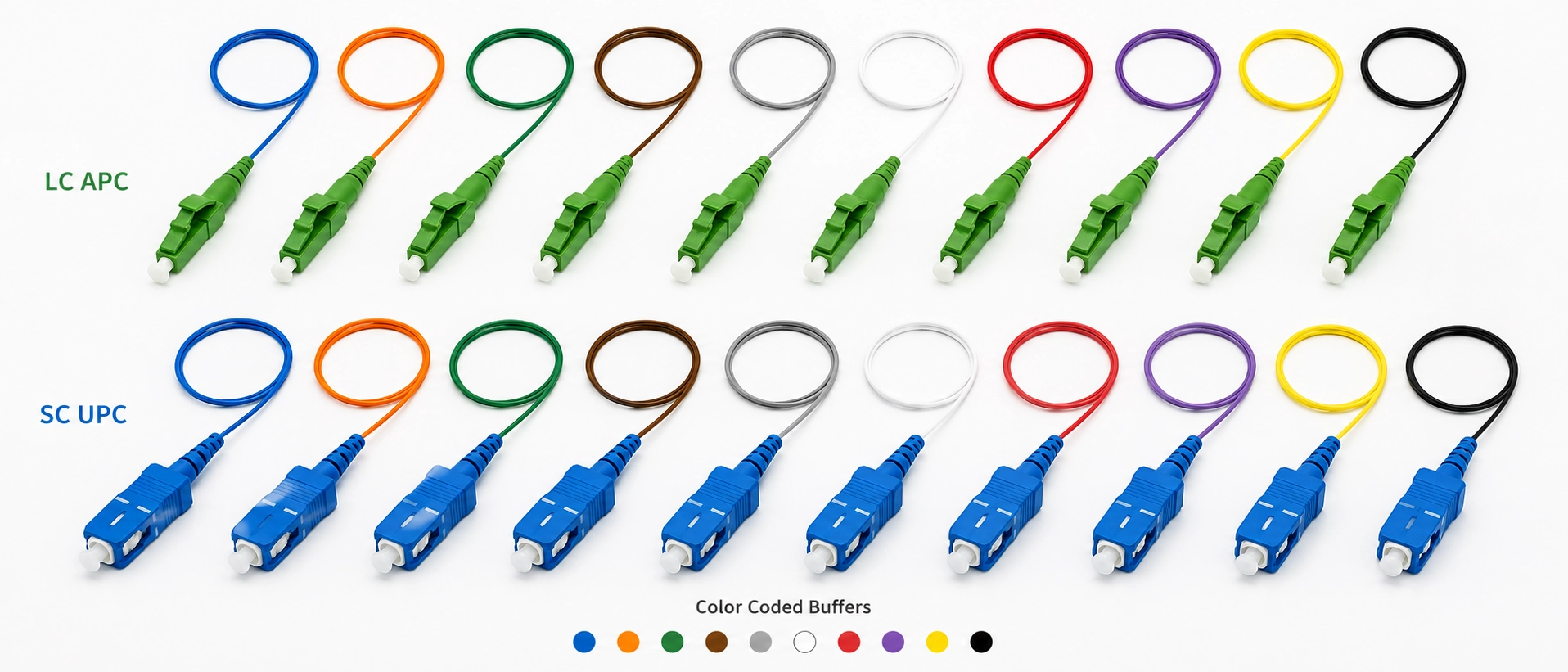

Vad vi skulle sätta på en Fiber Pigtail RFQ
För enanpassad fiber pigtail montering, som endast specificerar "250 µm" eller "900 µm" lämnar flera variabler olösta. Två citat kan matcha den nominella diametern samtidigt som de skiljer sig åt i fibertyp, bandbeteende, kopplingskonstruktion, identifiering och hur monteringen faktiskt passar den avsedda brickan.
En produktionsanbudsförfrågan bör definiera:
- Optisk fibertyp, såsom OS2/G.652.D, G.657.A1/A2, OM3 eller OM4.
- Fiberpresentation: 250 µm belagd fiber, 900 µm buffrad fiber eller en definierad övergång mellan dem.
- Kontakttyp, såsom LC, SC eller FC.
- Polsk typ, UPC eller APC där tillämpligt.
- Fiberantal och identifiering/färgsekvens. När identifieringen måste matcha kabelanläggningen, definiera konventionen uttryckligen. Vårfiberoptisk färgkodguidetäcker detta lager.
- Pigtail längd och erforderlig tolerans.
- Optiska acceptanskriterier för den färdiga anslutna enheten.
- Installationsmiljö och kapslingstyp, till exempel ODF, skarvkassett, FTTH-avslutningsbox eller ett externt-förslutningsgränssnitt för anläggningar.
Dessa fält förhindrar specifikationens tvetydighet, men de kan fortfarande inte bevisa att sammansättningen fysiskt kommer att gå genom ett visst hölje.
För enfiber pigtail för telekominstallation, genom att lägga till brickritningen eller ett tydligt ruttfoto till anbudsförfrågan ger leverantören information som en textspecifikation inte kan tillhandahålla: kontaktens utloppsriktning, buffertövergångsplats, hyls-hållarens geometri och den tillgängliga vägen för att lagra slack.
Välj efter implementeringsarkitektur, inte efter vana
| Utplaceringssituation | Startval | Teknisk anledning |
|---|---|---|
| 250 µm OSP-trunk till en normal ODF | 900 µm pigtail | Enklare individuell hantering; 250µm-till-900µm skarvning är normalt |
| Lågt-antal FTTH-box med tillräckligt routingutrymme | Vanligtvis 900µm | Maximal densitet är sällan den styrande begränsningen |
| Kompakt kassett med hög-densitet | Utvärdera 250 µm först | Minskar routing bulk inuti skyddat utrymme |
| Layout för band eller mass-fusion | 250 µm/bandarkitektur | Bevarar densitetsfördelen med skarvmetoden |
| Fiber hanteras upprepade gånger utanför en skyddad bricka | Ingendera bör vara standard | Använd lämpligt mantlad eller mekaniskt skyddad rep |
Den mest användbara signalen att 900 µm-standarden har gått sönder är inte en godtycklig fiberräkne-tröskel. Det är en routingkonflikt. Om de planerade sektionerna på 900 µm förhindrar att det erforderliga slacket, skyddsplaceringen eller skyddsavståndet samexisterar inuti brickan, utvärdera 250 µm-arkitekturen.
Innan du släpper ett högt-antal250um vs 900um fiber pigtailspecifikation, jämför den med den riktiga brickritningen. Kontaktutgång, hyls-hållare, buffertövergång och lagrat slack måste fungera samtidigt efter att locket stängs.
Om installationen faktiskt kräver mantlad rep snarare än pigtail routing, FB-LINK'sfiberoptiska patchkabelkonfigurationertäcka relevanta alternativ för kontakt, fiber och skydd.
FAQ
Vad är den största skillnaden mellan en 250 µm och 900 µm fiber pigtail?
En 900 µm pigtail lägger till en skyddande buffert runt den cirka 250 µm belagda fibern, så de praktiska skillnaderna är hantering, mekaniskt skydd, strippning och brickdensitet snarare än optisk prestanda.
Kan jag fusionsskarva 250 µm fiber till en 900 µm pigtail?
Ja. Om de underliggande optiska fibrerna är kompatibla, avlägsnas skyddsskikten från skarvområdet innan de preparerade glasfibrerna smälts samman.
Har en 900µm pigtail lägre insättningsförlust?
Nej. Buffertdiametern i sig minskar inte införingsförlusten; optisk prestanda beror på fiberkompatibilitet, skarvkvalitet, kontaktkvalitet och resten av den optiska vägen.
Vilken buffertstorlek är bättre för en skarvkassett med hög-densitet?
En 250 µm fiber pigtail är vanligtvis den bättre utgångspunkten när skyddat routingutrymme är den primära begränsningen, medan 900 µm är praktiskt när man hanterar ärenden mer och tillräckligt med brickutrymme finns tillgängligt.
Vilken buffertstorlek ska jag använda i en standard ODF?
En 900 µm pigtail är vanligtvis den praktiska standarden för en standard ODF med tillräckligt routingutrymme och individuell fusionsskarvning.
Innan du fryser Pigtail-specifikationen
Buffertens storlek bör bestämmas innan pigtailen blir en fast köp-beställningsrad. I det skedet kan brickan, hylshållaren, strippningsarbetsflödet och routingbanan redan ha bestämt vilken presentation som är praktisk.
För en verklig250um vs 900um fiber pigtailprojekt, ge FB-LINK kontakten och poleringen, optisk fiberspecifikation, obligatorisk fiberpresentation, fiberantal, pigtaillängd och ritning av brickan eller höljet. Dessa indata gör att den föreslagna konstruktionen kan granskas mot skarvnings-sidan och avslutningssidans-krav innan specifikationen fryses.
Om projektspecifik-testdokumentation för pigtail, avdragningsbeteende eller monteringstoleranser krävs, ange dem uttryckligen i RFQ och be om bekräftelse mot den exakta föreslagna pigtailkonstruktionen. Anta inte att ett testpåstående som publicerats för en annan fiberenhet automatiskt gäller den pigtail som köps.
