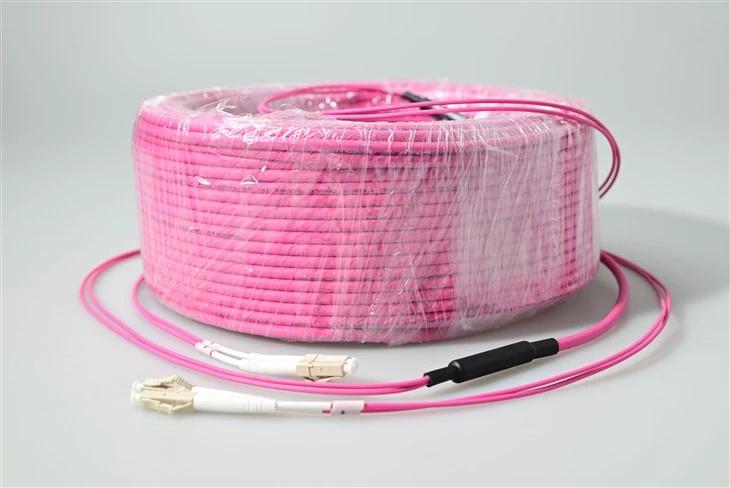

Vad är LC LC patchkabel?
LC-LC fiberoptisk patchkabelär en liten kompakt patchkabel som är mycket populär i många applikationer. Dessa nätverkslösningar inkluderar telekommunikationsnätverk, LAN, databehandlingsnätverk, enhetstermineringar och lokaldistributioner. LC-LC-patch-kablar är designade för att leverera snabba Ethernet-lösningar i Gigabit- och ATM-applikationer med mindre utrymmesförbrukning.
Specifikation
| Parameter | Enhet | FC, SC, LC/ Armored fiber patch sladd | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Insättningsförlust (typiskt) | dB | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,3 |
| Returförlust | dB | Större än eller lika med 45 | Större än eller lika med 50 | Större än eller lika med 60 | Större än eller lika med 30 | Större än eller lika med 45 | Större än eller lika med 50 | Större än eller lika med 30 | Större än eller lika med 45 | Större än eller lika med 50 | Större än eller lika med 35 | Större än eller lika med 55 | Större än eller lika med 75 |
| Driftsvåglängd | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Utbytbarhet | dB | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | ||||||||
| Vibration | dB | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Förvaringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Drag
Möter växande krav på SFF-lösningar
LC-kontakter är tillverkade med endast en hylsa med en diameter på 1,25 mm vilket är en stor fördel för tätbefolkade fiberoptiska nätverk. LC-kontakten är tillverkad enligt standarden IEC 61754-20 för anslutningar med hög densitet som till exempel i SFP-, XFP- och SFP+-transceivrar. För en djupare titt på hur detta översätts till implementeringar i verkliga världen, se vår guide omLC-fiberanslutningslösningar med hög-densitet för SFP+ och datacentermiljöer.
Singlemode eller Multimode LC-LC, Riser eller Plenum Rating
Vi levererar LC-LC fiberoptiska kabelenheter, medenkelläge (9/125 OS1, OS2), duplex och multiläge (50/125 och 62.5/125)alternativ. Du kan välja om det är för stigrörsapplikationer eller plenumanslutningar eller om du vill att det ska vara helt anpassat, du kan kontakta oss för att veta mer om vår OEM/ODM-tjänst för LC-LC-patchsladdar.
Enkelt och bekvämt utdrag
LC-LC-anslutningar är byggda med en smidig konfiguration och är utrustade med låsmekanismer som liknar hållarfliken på en RJ45-kontakt. Nu är det enkelt att ansluta och koppla bort kontakten från enheten. Låsflikarna är formsprutade- med förbättrad hållbarhet för att motstå drag, påfrestningar, hakar och stötar under kabelinstallationer och underhåll.
Säker och testad fibermontering med låg insättningsförlust
Våra patch-kablar är 100 % optiskt inspekterade och testade för att ge låga insättningsförluster som inte överstiger 0,02 dB.
Ansökningar
LC multimode duplex OM4 patchkabel är konstruerad speciellt för miljöer där anslutningstäthet, kort-bandbredd och snabb het-utbyte har större betydelse än avstånd. Eftersom 1,25 mm SFF-hylsan är hälften så stor som en standard SC-hylsa, passar denna LC OM4-duplexfiberbygel dubbelt så många portar i samma 1U panelutrymme -, vilket är anledningen till att följande scenarier är dess primära implementeringsmål.
Hög-SFP+/QSFP+ Transceiverracks
Fästs rakt in i 10G SFP+, 25G SFP28 och 4×10G QSFP+-brytare. Den 1,25 mm SFF LC-patchkabeln håller port-till-portpitch på 6,25 mm, vilket matchar det mekaniska avståndet som definieras av IEC 61754-20 för staplingsbara transceiverburar.
10G / 40G / 100G Short-Länkar i flera lägen
OM4 50/125 laser-optimerad fiber ger 10GBASE-SR upp till 400 m, 40GBASE-SR4 upp till 150 m och 100GBASE-SR10 upp till 150 m. Detta gör OM4 LC-LC duplex fiberoptisk kabel till standardbygeln för kort-räckvidd för ryggrads-bladstyg i en enda datahall. Om du utvärderar om du ska distribuera OM3 eller OM4 för ditt projekt, vårJämförelseguide för OM3 vs OM4 multimode fibertäcker nyckelavstånd, bandbredd och kostnadsavvägningar-i detalj.
Hot-Swap-patchning i Live 24×7-paneler
RJ45--snäpplåsen-släpper med ett finger - inga verktyg, inga störningar i angränsande portar. Fälttekniker föredrar denna LC-duplex OM4-patchkabel för produktionspaneler där oavsiktliga bogseringar på intilliggande kablar orsakar serviceträffar.
Storage Area Networks (fiberkanal 16G / 32G)
SAN-direktörer från Brocade och Cisco använder duplex LC på varje port. Multimode OM4 LC till LC-bygeln stöder 16GFC upp till 125 m och 32GFC upp till 100 m - som täcker den längsta rad-till-räckvidden i de flesta företags SAN-tyger.
Riser & Plenum Structured Kabling (OFNR / OFNP)
För bulkorderköpare som bygger ut stigarschakt eller luft-plenumtak, finns LC OM4 duplex plenum patch-kabel med OFNR- eller OFNP-klassade jackor som uppfyller NFPA 262 och UL 910 brand-säkerhetskrav - som ofta specificeras av amerikanska federala och hälsovårdsprojekt.
OEM / ODM Grossistförsäljning för systemintegratörer
Vi accepterar bulk-OEM-beställningar med anpassade tryckta etiketter, färg-kodade stövlar och icke-standardlängder (ned till 0,5 m). Grossistköpare av LC multimode duplexbygel kan kombinera blandade 0,9 / 2,0 / 3,0 mm kabeldiametrar på samma PO.
Breda-temperaturer för industriell fiber
Driftfönstret på −40 ~ 75 grader överskrider standard kommersiella specifikationer med 20 grader i den nedre delen, vilket låter 50/125 OM4 LC-LC duplex patchkabel överleva obetingade växlingsrum, skyddsrum utomhus och markbaserade telekomskåp utan termiska cyklingsfel.
FAQ
F1: Vad gör 1,25 mm SFF-hylsan bättre än 2,5 mm-hylsan på en SC-kabel?
S: Den mindre hylsan halverar stigningen mellan portarna, vilket är exakt varför IEC 61754-20 valde 1,25 mm för LC. En 1U panel som passar 24 SC duplexportar kan passa 48 LC duplexportar med denna LC multimode duplex OM4 patchkabel - fördubblar portdensiteten utan att förstora rackets fotavtryck.
F2: Kommer denna LC till LC OM4 fiberbygel att köra 40G och 100G?
A: Ja. OM4 laser-optimerad 50/125 fiber stöder 40GBASE-SR4 och 100GBASE-SR10 på kort-länkar i flera lägen. För 40G/100G parallelloptik skulle du använda två LC OM4-duplexbyglar eller flytta till en MPO-trunk - men för aggregering mellan två duplex-LC SFP+/QSFP+ break-out-portar är den här sladden rätt val.
F3: Vad exakt garanterar IEC 61754-20 överensstämmelse?
S: IEC 61754-20 är den internationella dimensions- och matchningsstandarden för LC-gränssnittskontakter. IEC 61754-20 LC duplexbygeln som produceras här passar tillförlitligt med alla kompatibla transceivers eller adapters från Cisco, Juniper, Arista, HPE, Finisar och andra tillverkare - ingen leverantörslåsning.
F4: Kan jag beställa denna OM4 LC-patchkabel i OFNP plenumklassificering för ett grossistprojekt?
A: Ja. Bulkköpare kan ange OFNR (stigare) eller OFNP (plenum) jackor på samma PO. MOQ för anpassade jackaklassificeringar är vanligtvis 100 stycken per längd-SKU; blandade längder från 0,5 m till 30 m skickas tillsammans.
F5: Vad är ledtiden för en bulkorder av LC OM4 duplexfiberkablar?
S: Standardkonfigurationer (aqua LSZH, 2,0 mm, 0,5–10 m) skickas inom 3–5 arbetsdagar från lager. Anpassade OEM-beställningar med tryckta etiketter, färgkodade-kängor eller icke-standardlängder kräver vanligtvis 7–12 arbetsdagar. Stora anbud på 5,000+ delar citeras individuellt.
F6: Garanteras mindre än eller lika med 0,2 dB låg insättningsförlust på varje enhet?
S: Varje LC duplex OM4 patch-ledning är 100 % interferometer-inspekterad och insättnings-förlust testas mot en referens-klassmästare. Typiskt IL mätt i-linje är mindre än eller lika med 0,2 dB vid 850 nm och mindre än eller lika med 0,15 dB vid 1300 nm. Individuella testrapporter finns tillgängliga på begäran för kvalitetsinlämningar av bulkorder.
F7: Vilken kabeldiameter ska jag välja - 0.9, 2,0 eller 3,0 mm?
S: Använd 3,0 mm för patchpanel till utrustningskörningar där krossmotstånd spelar roll, 2,0 mm för täta 1U patchfält och 0,9 mm tätt-buffrad för fanout-enheter och invändiga kassetter. Alla tre diametrarna erbjuds på samma 50/125 OM4 LC-LC duplex patch-kabelfamilj.
F8: Är denna OM4-bygel bakåtkompatibel med OM3-sändtagare?
A: Ja. OM4-fiber körs med högre bandbredd än OM3 men delar samma 50/125 kärngeometri, så LC multimode duplex patchkabel fungerar på OM3-utrustning utan modal obalans. Länkens räckvidd kommer att styras av den lägre-graden i en blandad OM3/OM4-kanal.
F9: Vilken driftstemperatur kan jag förvänta mig i ett gatuskåp utomhus?
S: Driftsintervallet är −40 grader till +75 grader, med lagring −45 grader till +85 grader. Detta gör LC OM4-patchkabeln med hög-densitet för SFP+-installationer användbar i ovillkorade skåp i de flesta europeiska, nordamerikanska och-mellanösterländska klimatzonerna.
F10: Hur jämför RJ45-låset med push-pull uniboot-kablar?
S: Snäpplåset-är enklare, billigare och allmänt bekant för fälttekniker. Uniboot-kablar sparar ungefär 25 % på bygeltvärsnittet- men kostar mer per enhet. För standard 1U patch-fält är RJ45-liknande LC duplex-bygel det vanliga valet; uniboot är en separat produktlinje.
F11: Skickar du den här LC-LC OM4 duplexsladden under ditt eget varumärke eller OEM?
A: Båda. Direktköpare får Evolux-märkta etiketter och förpackningar. OEM / grossist LC OM4 duplex leverantörs beställningar skickas med köparens egen utskrift, kartongdesign och fabriksintyg om ursprungsdokumentation.
F12: Vad ska jag bekräfta innan jag lägger beställningen?
S: Vänligen bekräftapoleringstyp (UPC eller APC) - se vår PC vs UPC vs APC kontaktpoleringsguideom du är osäker på vilken finish som passar din länk, jackets material (LSZH / OFNR / OFNP / PVC), kabeldiameter (0,9 / 2,0 / 3,0 mm), längd, färg-kodad stövelkrav och om tryckta längdmarkörer eller serienummer-etiketter krävs på varje montering.
