Vad är SC LC patchkabel?
SC-LC-fiberoptisk patchkabel är en liten kompakt patchkabel som är mycket populär i många applikationer. Dessa nätverkslösningar inkluderar telekommunikationsnätverk, LAN, databehandlingsnätverk, enhetstermineringar och lokaldistributioner. SC-LC-patch-kablar är designade för att leverera snabba Ethernet-lösningar i Gigabit-applikationer och ATM-applikationer med mindre utrymmesförbrukning.
Specifikation
| Parameter | Enhet | FC, SC, LC/ Armored fiber patch sladd | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Insättningsförlust (typiskt) | dB | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,3 | Mindre än eller lika med 0,3 |
| Returförlust | dB | Större än eller lika med 45 | Större än eller lika med 50 | Större än eller lika med 60 | Större än eller lika med 30 | Större än eller lika med 45 | Större än eller lika med 50 | Större än eller lika med 30 | Större än eller lika med 45 | Större än eller lika med 50 | Större än eller lika med 35 | Större än eller lika med 55 | Större än eller lika med 75 |
| Arbetsvåglängd | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Utbytbarhet | dB | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | ||||||||
| Vibration | dB | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | Mindre än eller lika med 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Förvaringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

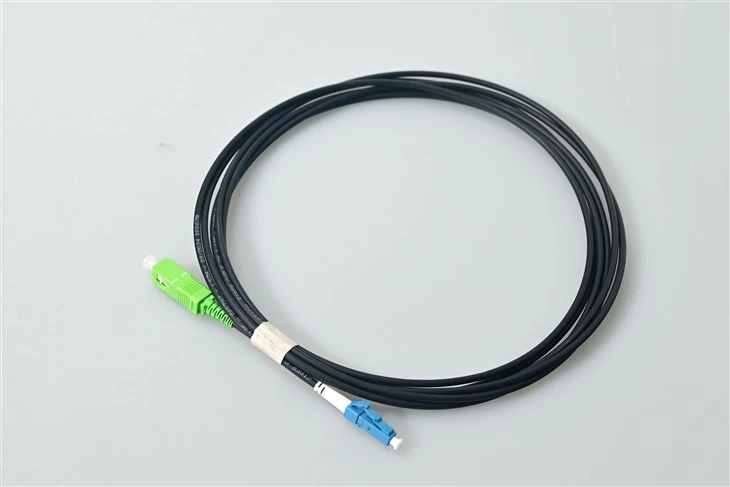

SC/APC till LC/UPC fiberoptisk patchkabel
APC-till-UPC Hybrid Design
SC/APC 8 graders vinklad polering ger mer än eller lika med 60 dB returförlust. LC/UPC dome polish ger mer än eller lika med 50 dB. En kabel ansluter båda gränssnittstyperna - grön kropp identifierar APC, blå identifierar UPC.
Liten formfaktor, LC-anslutning med hög-densitet
LC 1,25 mm hylsa är hälften så stor som SC 2,5 mm - fördubblar portdensiteten i SFP/SFP+/QSFP-sändtagare. RJ-spärr för snabb plugg-och-drift.

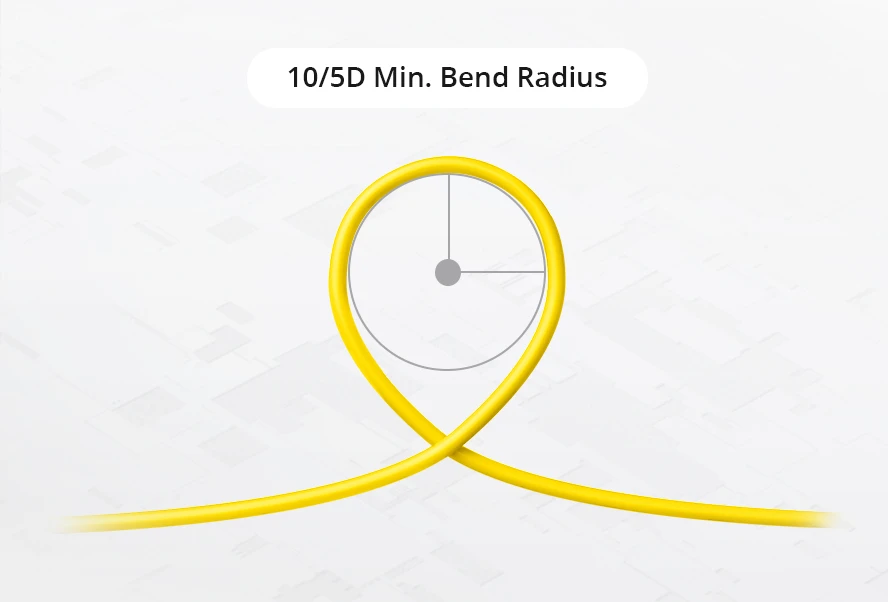

G.657.A1 Böj-Okänslig fiber
10 mm minsta böjradie för tät dragning i patchpaneler och under-golvledningar. Bakåtkompatibel med G.652.D. Stöder upp till 40 km vid 1550 nm.
Applikationslösningar
Typiska installationsscenarier för denna SC till LC singlemode fiberpatchkabel.
FTTH / GPON Access Network
Ansluter SC/APC OLT-portar till LC/UPC ONT-utrustning vid ODF. DePLC splitteri distributionsvägen använder också SC/APC-gränssnitt.
Datacenter Cross-Anslut
Patchar SC/APC-fiberdistributionspaneler direkt till LC/UPC SFP+-transceivrar i ToR-switchar. Stöder 10GbE, 25GbE och 100GbE.

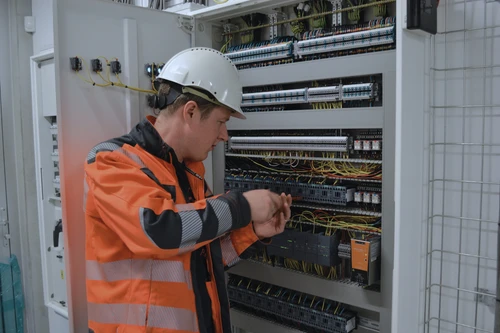

CATV / RF över fiber
APC-änden- förhindrar CSO/CTB-distorsion i analog video. Används mellan headend-sändare och optiska noder i HFC-nätverk.

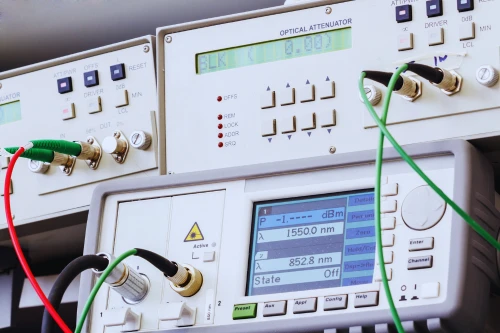

Telekom Test & Mätning
Referens-testsladd för anslutning av LC/UPC OTDR-testportar till SC/APC-distributionsramar i centrala kontor.
Enterprise LAN-migrering
Överbryggar äldre SC-terminerade strukturerade kablar till nya LC-baserade switchar och routrar utan om-uppsägning.

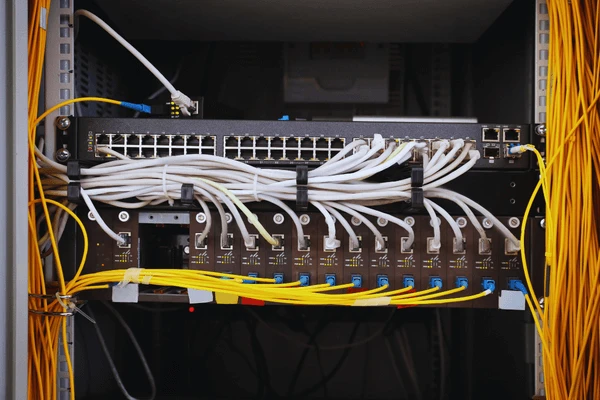

WDM multiplexeringssystem
Gränssnitt SC/APC mux/demux-portar med LC/UPC-transpondrar i CWDM- och DWDM-distributioner.
Produktbeskrivning
Varje fiberoptisk patchkabel är 100 % testad för insättningsförlust och returförlust vid 1310/1550 nm. Zirconia keramiska hylsor levererar mindre än eller lika med 0,2 dB utbytbarhet genom mer än eller lika med 1 000 parningscykler. ISO 9001:2015 certifierad anläggning. Telcordia GR-326, IEC 61300, RoHS, REACH-kompatibel. OFNR och LSZH jacka alternativ. Kabeldiameter φ0,9 / φ2,0 / φ3,0 mm. Anpassade längder 0,3 m–100 m tillgängliga.
Produktbeskrivning
F: Vad är skillnaden mellan APC och UPC på en fiberoptisk patchkabel?
S: APC har en 8 graders vinklad ände- (större än eller lika med 60 dB returförlust), UPC har en kupolformad -ändyta- (större än eller lika med 50 dB). GPON- och CATV-system kräver APC på distributionssidan; utrustningsportar som SFP-sändtagare använder UPC. Grön kontakt=APC, blå=UPC.
F: Kan jag ansluta en APC-kontakt till en UPC-adapter?
A: No. Mismatched polish creates an air gap causing >3 dB förlust och hylsa skada. Koppla alltid APC till APC, UPC till UPC. Det vinklade nyckelhålet påSC/APC-adaptrarförhindrar de flesta oavsiktliga-korsparning.
F: Vilka hastigheter och avstånd stöds?
S: 100 Mbps till 100 GbE. Upp till 10 km vid 1310 nm, 40 km vid 1550 nm. Den faktiska räckvidden beror på transceiverns optiska budget och total länkförlust.
F: Vad är skillnaden mellan en patchkabel och enfiber pigtail?
S: En patchkabel har kontakter i båda ändar för plug-and-play-användning. En pigtail har en kontakt och en blottad fiberände för fusionsskarvning till stamkablar.
F: Kan jag beställa anpassade längder eller duplexversioner?
A: Ja. Custom 0,3 m–100 m, ledtid 3–5 dagar. Duplex-, pansar- och LSZH-versioner tillgängliga. Vi gör också12-kärnig SC/APC till LC/UPCför högre fiberantal behov.
