Fiber Pigtail-testning efter skarvning: Vad som faktiskt godkänns

När en skarv ser bra ut och fortfarande misslyckas nedströms

Det är ett mönster som vi ser tillräckligt ofta i acceptanspapper: en länk som mäter 71,794 dB/km vid 1310nm, långt utanför pasströskeln, även om de individuella splitshändelserna längs rutten såg omärkliga ut på papperet. Den värsta enstaka skarvförlusten som registrerats var 0,342 dB, inte i närheten av katastrofal i sig. Länken misslyckades ändå, eftersom acceptans inte bestäms skarv för skarv. Det bestäms av hur budgeten för slut-till-avslut ser ut när varje händelse har lagts ihop, och det är ett antal OTDR-spår som du inte får.



Det är precis där fibertester efter skarvning vanligtvis går sönder: teamen kontrollerar att varje fusionsfog ser ren ut enligt skarvmaskinens uppskattning, hoppar över en formell mätning av insättningsförlust och antar att länken är klar. Den exakta frågan dyker upp tillräckligt ofta i fältet för att det är värt att säga tydligt: det är vanligtvis inte skarvningens mätning eller bristen som skulle ha bristen på skarvens kvalitet, bristen, kumulativ förlust innan kunden gjorde det

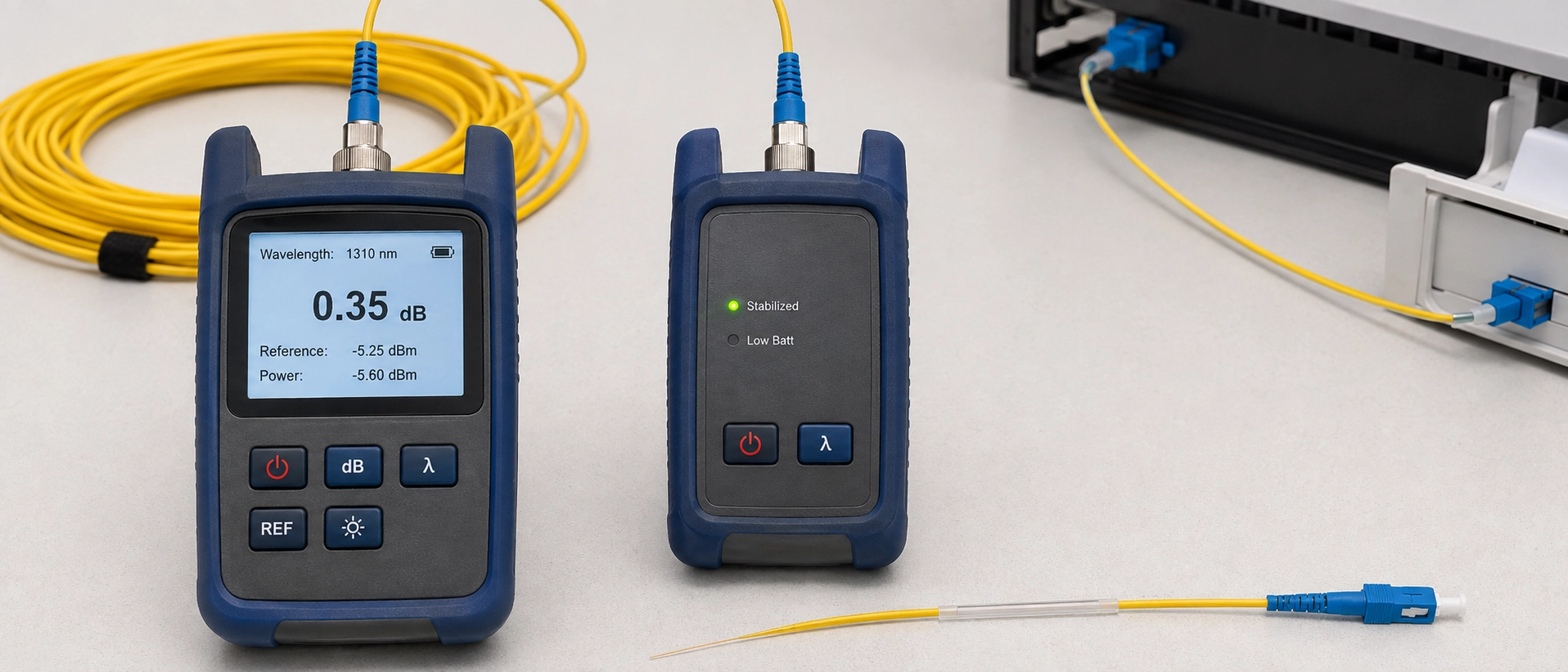

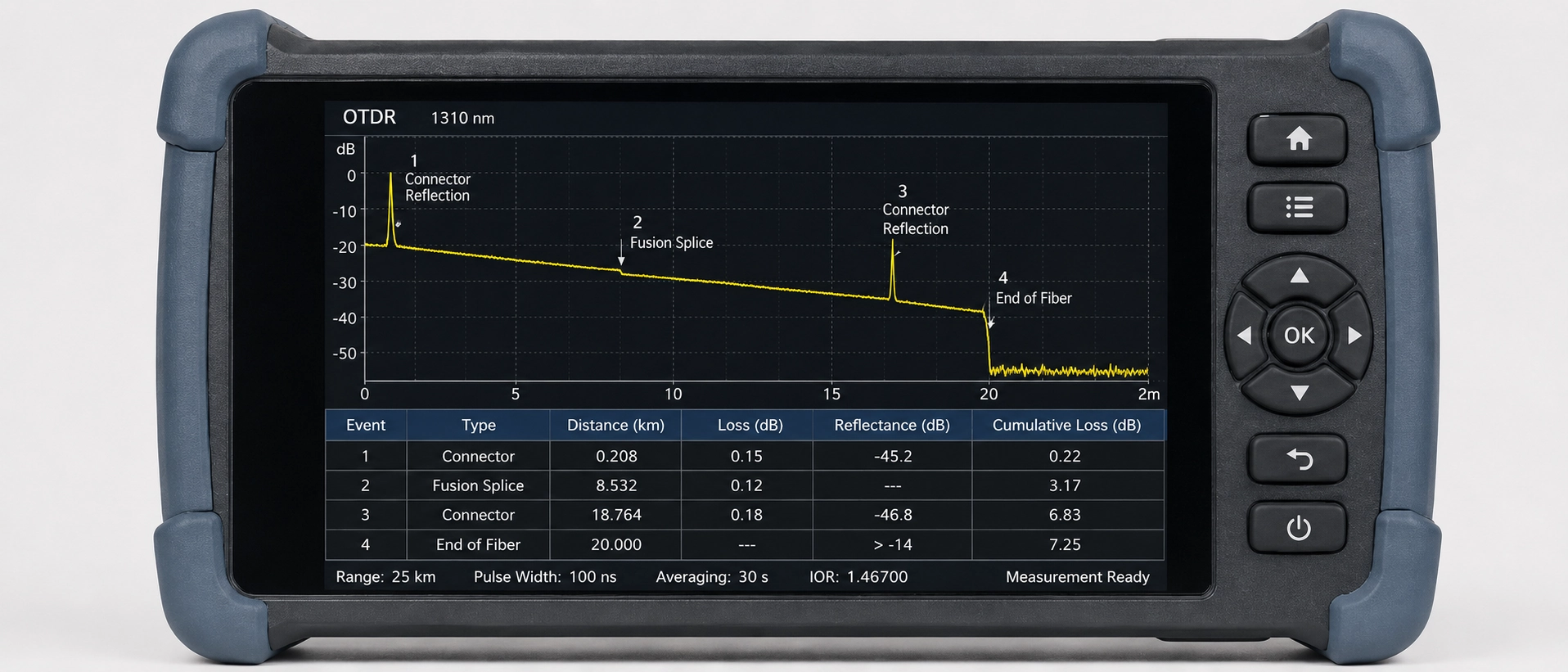

De två instrumenten klumpas ihop hela tiden, och det är roten till mest förvirring på området. En Optical Loss Test Set (OLTS) injicerar ljus från en referenskälla i ena änden och läser av det med en effektmätare i den andra, vilket ger dig ett enda-to-insättningsförlustnummer för hela länken. En OTDR gör något annorlunda: den skickar en puls ner i fibern och läser av det bakåtspridda ljuset, skapar ett spår som visar dig var varje händelse (skarvning, kontakt, böj, brytning) sitter längs längden och ungefär hur mycket förlust var och en bidrar med.

Den distinktionen avgör vad varje verktyg faktiskt är bra för. OLTS berättar om den färdiga länken som helhet klarar förlustbudgeten. Det är en godkänd/underkänd mätning. OTDR berättar var ett problem finns och vilken typ av händelse som orsakade det. Det är en diagnostisk karta, inte ett certifieringsresultat. Att blanda ihop de två är varför vissa tekniker behandlar ett rent-utseende OTDR-spår som ett bevis på att skarvtestningen är klar, när standardkropparna drog en mycket skarpare linje (Fiberoptikförening).

För läsare som kommer från bredare grunder i pigtailtestning snarare än det skarvningsspecifika-arbetsflödet, täcker vår allmänna guide för att testa en fiberoptisk pigtail visuell inspektion och testning av returförluster mer djupgående än den här artikeln gör.

TIA-568.3-D delar upp fibertestning i två nivåer, och uppdelningen är inte kosmetisk. Nivå 1 är OLTS-insättningsförlusttestning, och det är det obligatoriska certifieringskravet för varje länk. Nivå 2 är OTDR-testning, och den är klassificerad som valfri: rekommenderas för dokumentation och felsökning, men accepteras inte ensam som bevis på att en länk är certifierad.

Det är poängen värd att komma ihåg: ett OTDR-spår, hur rent det än är, uppfyller inte acceptanstestning enligt standarden. Vissa projektspecifikationer skrivs fortfarande som om de gör det, särskilt på PON-distributioner där en handfull leverantörer accepterar dubbelriktade OTDR-resultat som tillräckligt bevis, men det är ett undantag, inte den allmänna regeln. Räkna inte med det utanför PON: de flesta övervakande ingenjörer och kunder kommer inte att skriva av sig på OTDR-enbart certifiering, oavsett vad en leverantörs marknadsföringssida innebär. Vissa leverantörer av test-utrustning som betjänar TIA-568.3-D-certifieringsarbete har sagt att denna möjlighet, att höja OTDR till något närmare nivå 1-status, diskuteras på standardkommitténivå, även om ingenting har flyttats tidigare diskussioner. Tier 1 OLTS-testning är fortfarande det enda testformatet som skrivits in i standarden som obligatoriskt idag.

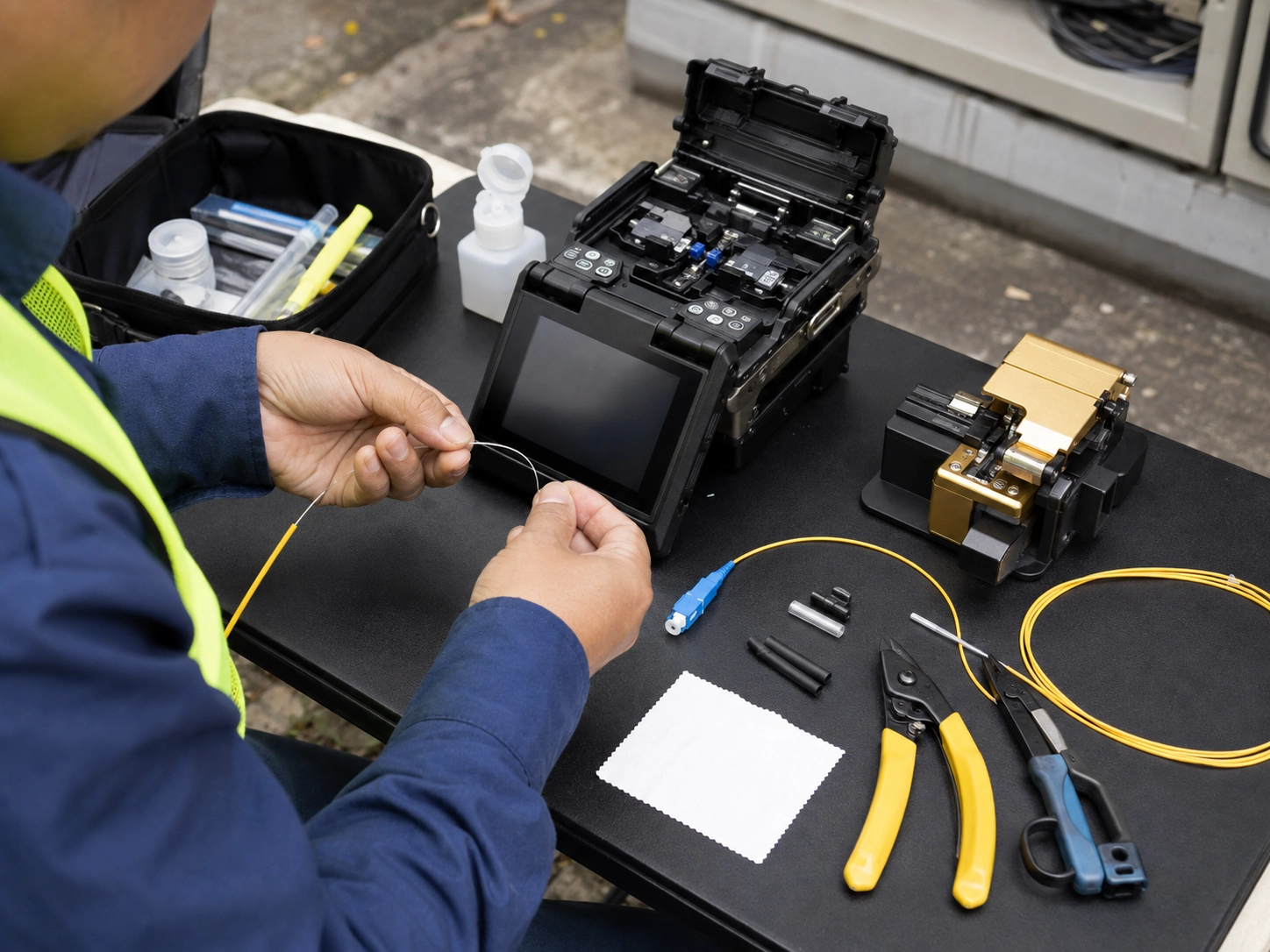

Få ordningsföljden fel på ett test för insättningsförlust av fibersvans efter fusionsskarvning, och läsningen du tar kommer inte att betyda vad du tror att den betyder. Referera först ljuskällan och effektmätaren med en känd-bra referenssladd, så att "0 dB" baslinjen återspeglar testsetet och inte en okalibrerad bygel. De flesta enkel-modacceptanstestning använder 1-jumper-referensmetoden; 3-jumpermetoden läser ett något annat förlustnummer för samma fysiska länk, så välj en och håll dig konsekvent genom projektet. Att blanda de två mitt{10}}projektet är en vanlig orsak till att jämförelser mellan före och efter förluster slutar stämma.

Anslut sedan genom den skarvade länken och gör en avläsning vid varje driftvåglängd: 1310nm och 1550nm för enkel-läge, 850nm och 1300nm för multimod, eftersom förlust vid en skarvning eller böj är våglängdsberoende-, och en enda-ledsavläsning kan helt missa en våglängd.

Testa åt båda hållen där projektet tillåter det. En skarv med en liten core-felmatchning kan läsa negativ förlust från en riktning och ut-från-specifik förlust från den andra, så ett-test i en riktning får bara hälften av den bilden. Spela in båda avläsningarna, inte bara den bättre. Vissa projektspecifikationer, särskilt hyresavtal för mörkfiber, kräver uttryckligen dubbelriktad dokumentation med teknikerns signatur och test-modellnummer bifogat, och eftermontering av det i efterhand är mycket mer arbete än att fånga det under det ursprungliga acceptanstestet.

Efter att OLTS ger dig ett pass- eller underkänd-nummer för den skarvade pigtailen, är nästa jobb att bekräfta att förlusten den uppmätta faktiskt sitter vid skarvningspunkten, och inte någon annanstans på länken. Val av startkabel är det första som snubblar upp folk här: använd 500m till 1 km lanseringsfiber före skarven som ska testas, eftersom OTDR-avståndet måste återställas till en korrekt avläsning innan det testas. det når händelsen du faktiskt bryr dig om. Hoppa över startkabeln och skarvförlustavläsningen nära framsidan av länken blir opålitlig eller osynlig.

Dubbla-våglängdstestning är den andra vanan som är värd att bygga in. Testning vid både 1310nm och 1550nm är inte bara för att bekräfta förlusten, det är ett diagnostiskt verktyg i sig. En skarv med ovanligt stora förlustskillnader mellan de två våglängderna är oftare ett tecken på makroböjpåkänning, vanligen från en skarvbricka lindad för hårt, än en dålig smältfog. Genom att fånga den distinktionen på-webbplatsen sparas en re-splitsning som inte skulle ha löst det faktiska problemet.

Här är en detalj som fångar till och med erfarna tekniker: en riktigt bra fusionsskarv i en pigtail-enhet kan vara osynlig på ett OTDR-spår. När skarvförlusten sjunker under ungefär 0,05 dB, vilket ett korrekt sammansmält, läge-fält- rutinmässigt kan uppnå den standardmatchade händelsen, OT-förbindningen tröskel. De flesta OTDR:er levereras med en standardhändelseströskel någonstans runt 0,1 till 0,15dB, så en misstänkt låg-förlustskarv är värd att jaga genom att sänka den inställningen mot 0,02 till 0,05dB och{10}}köra spåret igen; den exakta siffran beror fortfarande på din OTDR-modell och dess inställningar för döda-zoner, så kontrollera mot din egen utrustning i stället för att behandla vilket nummer som helst här som universellt.

Den andra fallgropen som är värd att flagga ligger i själva acceptanströskeln, inte instrumentet. Publicerade avtalsspråk för mörkfiberprojekt visar mer tolerans än de flesta ingenjörer antar: ett hyresavtal som vi granskade tillät upp till 0,5 dB skarvförlust när lägesfältdiametrar matchades, stigande till 0,8 dB när de inte gjorde det (lawinsider.com), siffror långt över sub-0,1dB "lärobok" fusion skarvförlust de flesta utbildningsmaterial citat. Att veta vilket nummer ditt specifika kontrakt faktiskt kräver, snarare än att anta att den snästa publicerade siffran gäller, är skillnaden mellan en skarv du omarbetar i onödan och en du korrekt signerar.

En relaterad fälla är förlust som är verklig men felaktigt tillskriven. Ett återkommande felsökningsmönster involverar flera mekaniska skarvar placerade nära varandra längs en körning, var och en individuellt inom specifikationen, men staplade tillräckligt tätt för att den kumulativa förlusten driver länken över budget. Ett OTDR-spår som läses slentrianmässigt kan få det att se ut som en enda dålig händelse; läs noga, det är flera små, tekniskt-förbigående händelser som leder till en felaktig länk.

Genom att sammanställa siffrorna till en enda checklista för testning av acceptans för fiberskarv blir fältbeslut snabbare än att växla mellan ett standarddokument och ett kontrakts-PDF-mid-test.

Behandla kontrakts-toleransraderna som en påminnelse om att kontrollera den faktiska projektspecifikationen snarare än som en ersättning för den. Antalet acceptanser varierar beroende på kund, och standarden sätter ett golv, inte ett universellt tak.

En länk som fortsatte att utlösa förlustlarm efter driftsättning visade sig vara en användbar illustration av varför OTDR och OLTS måste läsas tillsammans. Det här är den typ av testresultat som är lätta att feldiagnostisera utan båda instrumenten. OLTS slut-till-läsning bekräftade att länken var för låg budget; den delen var entydig. OTDR-spåret var där det verkliga diagnostiska arbetet ägde rum: istället för en uppenbar felpunkt visade den ett kluster av fyra mekaniska skarvar placerade inom cirka två meter från varandra, var och en individuellt inom sin egen 0,3–0,4 dB förlustspecifikation, vilket kollektivt pressade länken ungefär 1,2 dB över budget. Det tog två pass, 1310nm först, sedan ett 1550nm omtest för att utesluta en böj{11}}falsk läsning, innan mönstret av staplade små förluster var tydligt snarare än en enda dålig led. Genom att ersätta klustret med en enda fusionsskarv återfördes länken inom budgeten omedelbart. Inget av instrumenten ensamt skulle ha berättat hela historien: OLTS bekräftade att det fanns ett problem, och OTDR hittade vad som faktiskt orsakade det.

Den typen av händelsespårning gäller långt bortom skarvnings-specifika scenarier, och det är samma disciplin som är värd att tillämpa varje gång en länk misslyckas periodvis efter driftsättning.

Det mesta av det som går fel i efter-splitsningsacceptanstest spåras tillbaka till en lucka uppströms om fältpersonalen: pigtails som lämnar fabriken utan en dokumenterad insättningsförlust är svårare att lita på när de väl skarvas till en livelänk, eftersom det inte finns någon baslinje att jämföra fältavläsningen mot.

Vi har själva varit på fel sida av det gapet. Under en utgående QC-körning lästes en sats av skarvar med låg-förlust i en anpassad pigtail-sammansättning rent på OTDR-spåret, inga händelser flaggade, helt enkelt för att förlusten var för låg för att klara standardtröskeln, samma döda fläck som täcks ovan. Det dök bara upp när en tekniker-kryssade OTDR-resultatet mot OLTS-insättningsförlustsiffran och de två var inte överens. Den missmatchningen är en del av varför varje färdig pigtail vi skickar nu bär både ett OLTS- och ett OTDR-resultat, inte bara det ena eller det andra.

Vår produktionsprocess kör det dubbla testet på varje färdig pigtail innan den skickas, en praxis som vi har hållit fast vid i mer än ett decennium av leverans av skarvade pigtail-enheter. Den följer med dämpningstestprocedurerna i IEC 61300-3-34 och med skarvnings-förlusten av kopplingstillverkaren. fabriksgolvsdata, inte en branschövergripande siffra: förlust av kontaktinsättning på vår linje landar vanligtvis i intervallet 0,15–0,25 dB, med ett tak på 0,3 dB som vi inte levererar över. Vi kan lämna över det som en spårbar testrapport vid sidan av produkten, värt att kontrollera innan du antar att en leverantörs datablad stämmer överens med det som faktiskt lämnade deras fabrik.

Om ditt nuvarande acceptanstest fortsätter att uppstå skarv-sidoförluster som inte stämmer överens med vad en leverantörs datablad lovade, är det ofta värt att kontrollera om pigtailsna i sig skickades med individuella testposter överhuvudtaget. Du kan granska vårt fiberoptiska pigtail-sortiment och begära de medföljande OTDR-spårproverna direkt.
