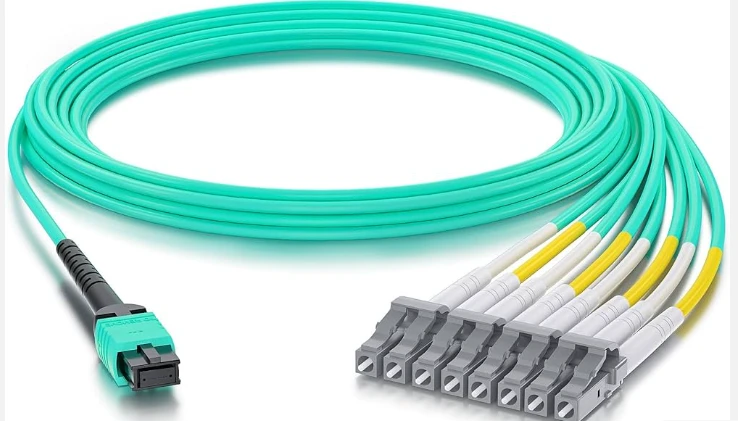

En 8--kärnig SC till MTP/MPO-patchkabel är en brytkabel som slutar i en enda MTP/MPO-multi-fiberkontakt i ena änden och fyra duplexa SC-kontakter i den andra, som bär åtta optiska fibrer över en enda mantel. Den fungerar som en direkt brygga mellan infrastruktur för parallelloptik med hög-densitet och äldre SC-terminerad utrustning – vilket gör det till ett av de mest praktiska verktygen för nätverk som inte är redo att rippa och ersätta men som fortfarande behöver flytta till 40G eller 100G.
Om din anläggning fortfarande kör SC-baserade patchpaneler, OLT:er eller testinstrument tillsammans med nyare QSFP+-växlingsutrustning, eliminerar denna kabel behovet av mellanliggande kassetter eller adapterpaneler. Ena änden ansluts rakt till en QSFP+ SR4-transceiverport; de andra fläktarna ut till din befintliga SC duplex-infrastruktur. Den direktheten är det som gör det värdefullt - och det som skiljer det från de vanligare MTP-till-LC breakout-kablarna som dominerar de flesta datacenterkataloger.
Varför 8-fiberräkningen är viktig i modern kabeldragning
Den fiberoptiska industrin har gradvis övergått från bas-12 till bas-8-arkitektur, och det är av goda skäl. En standard QSFP+ eller QSFP28 transceiver använder fyra banor för sändning och fyra banor för mottagning - totalt åtta fibrer. När du distribuerar en 12-fiber MTP-trunkkabel för en QSFP-applikation, sitter fyra fibrer i mitten av kontakten oanvända. Över en storskalig implementering med hundratals länkar, bidrar den inaktiva fibern till betydande bortkastade investeringar.
En8-kärnig SC till MTP/MPO fiberkabelpassar perfekt med den faktiska fiberanvändningen av 40GBASE-SR4- och 100GBASE-SR4-optik. Varje fiber bär trafik. Inget slöseri, inga döda trådar som belamrar din dokumentation. Bas-8-kablar skalas också snyggt till standardswitchportkonfigurationer – de flesta chassin har portantal i multipler av fyra (16-portars, 32-portars linjekort), som mappas rent till 8-fiber MTP-kontakter utan övergivna fibrer.

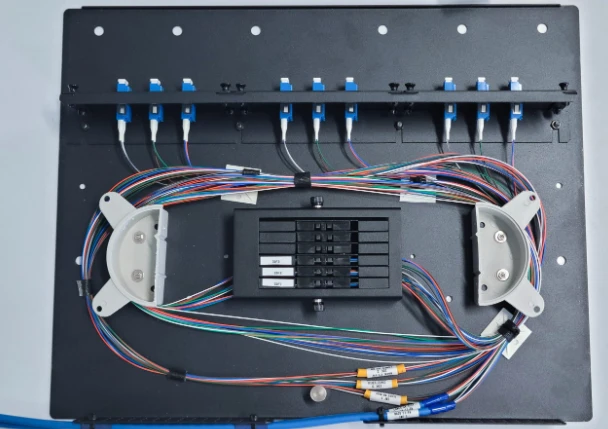

Överbryggar äldre SC-nätverk till parallell optik
Det är här SC-till-MTP/MPO-avbrottssladden får sitt behåll. SC-kontakter dominerade företags- och telekomkablar i över två decennier. Massor av campusnätverk, CATV headends, statliga anläggningar och operatörscentraler har fortfarande rad efter rad med SC patchpaneler. Att byta ut all den infrastrukturen till LC bara för att komma åt 40G-hastigheter är dyrt och störande.
Istället låter en 8-fiber MTP-till-SC breakout-kabel dig ansluta en 40G QSFP+-port direkt till fyra befintliga SC-duplexportar. Varje SC-par hanterar en 10G-bana, så en enda QSFP+-transceiver bryter effektivt ut i 4×10G-anslutningar över din befintliga SC-anläggning. Samma logik gäller för 100G QSFP28 SR4-transceivrar som delas upp i 4×25G-banor. Du bevarar din kabelinvestering samtidigt som du får åtkomst till bandbreddstätheten för parallelloptik.
Det här är inget nischscenario. Telekomoperatörer som kör äldre SONET/SDH-infrastruktur på SC-anslutningar, universitetscampus med åldrande SC-terminerade byggnadsstamnät och sändningsanläggningar kopplade med SC-fiber för videotransport möter alla denna exakta situation. Den 8-kärniga SC till MTP/MPO-sladden ger dem en migreringsväg som inte kräver en gaffeltruckuppgradering.
Förstå polaritetskonfiguration för SC-till-MTP-länkar
Polaritet är en av de vanligaste felpunkterna i MTP/MPO-kablar, och att få det rätt på ett SC-utbrott är inget undantag. För en standard 8-fiber SC till MTP/MPO breakout-enhet är typ B-polaritet (metod B per TIA-568) standardvalet för QSFP-sändtagaretillämpningar. I en typ B-konfiguration mappas fiberposition 1 i ena änden till fiberposition 8 i den andra - en hel array-omkastning som säkerställer att sändningsfibrer är i linje med mottagningsfibrer över länken.
Typ A (rak-genom) polaritet är mindre vanlig i breakout-scenarier och vanligtvis reserverad för trunk-till-trunk-anslutningar där kassetter hanterar Tx/Rx-vändningen. Typ C (par-omvänd) är en specialkonfiguration som används med specifika kassett-baserade strukturerade kablar. Såvida inte din infrastrukturdokumentation anger något annat är typ B det säkra valet för direkta transceiver-till-SC breakout-applikationer. Att bekräfta polariteten före beställning förhindrar det frustrerande scenariot med en ren installation som helt enkelt inte klarar ljuset.
Singlemode vs. Multimode: Matcha fibertyp till applikationsavstånd
Den 8-kärniga SC till MTP/MPO patchkabeln är tillgänglig i både singlemode (OS2, 9/125μm) och multimode (OM3 50/125μm, OM4 50/125μm) varianter. Valet beror på din transceivertyp och krav på räckvidd.
För multimode-applikationer stöder OM3-fiber 40GBASE-SR4 upp till 100 meter och 10GBASE-SR upp till 300 meter. OM4 förlänger dessa avstånd - 150 meter vid 40G SR4 - och erbjuder nästan dubbelt så mycket effektiv modal bandbredd vid 850 nm (4700 MHz·km vs. 2000 MHz·km). Om du bygger nya horisontella körningar inuti ett datacenter är den inkrementella kostnaden för OM4 över OM3 väl värd framtidssäkring.{19}} För en djupare jämförelse avmultimode fiberkvaliteter från OM1 till OM5, representerar varje generation ett mätbart steg upp i bandbreddstäthet och stödd länklängd.
Singlemode OS2 fiber är valet för längre-applikationer - 100GBASE-PSM4 över avstånd upp till 500 meter, eller 40GBASE-PLR4 som når 10 km. Statliga och campus ryggradsdistributioner som sträcker sig över flera byggnader behöver vanligtvis singlemode, särskilt när SC-patchpanelerna på den bortre änden ursprungligen installerades för telekomapplikationer för långdistans{11}}.
Viktiga distributionsscenarier
Datacenter 10G-till-40G-migrering
En anläggning som kör 10G SFP+ transceivrar över SC-terminerade patchpaneler kan uppgradera rygglagret till 40G QSFP+ utan att-avsluta en enda panel igen. Den 8-kärniga SC till MTP/MPO breakout-kabeln ansluter QSFP+-porten direkt till fyra SC-duplexportar, som var och en bär en 10G-bana. Denna migreringsväg kräver noll ändringar av befintliga horisontella kablar.
Telecom Central Office Sammankoppling
Centralkontor har ofta SC-baserade optiska distributionsramar som har varit i bruk i flera år. Att ansluta ny DWDM- eller ROADM-utrustning med MTP/MPO-gränssnitt till de befintliga ramarna kräver en breakout som talar båda kontaktspråken. Den 8-kärniga enheten klarar detta utan en mellankassett, vilket sparar 1U rackutrymme per anslutningspunkt.
Broadcast och A/V Transport
Professionella sändningsanläggningar använder ofta SC-fiber för okomprimerad videotransport mellan studior och kontrollrum. När du lägger till IP-baserade videoroutrar med QSFP-portar, integrerar SC till MTP/MPO breakout-kabel ny utrustning i den befintliga fiberanläggningen.
Test- och labbmiljöer
Nätverkstestlabb upprätthåller ofta en blandning av kontakttyper över olika generationer av utrustning. En 8--kärnig SC till MTP/MPO-patchkabel låter ingenjörer lappa mellan äldre testinstrument med SC-portar och nyare multifibertestset utan att leta efter adaptrar.
Överväganden om kontaktkvalitet och insättningsförlust
Budgetar för insättningsförluster stramas åt när länkhastigheterna ökar. Vid 40G och 100G påverkar var tionde decibel vid varje anslutningspunkt din länkmarginal. MTP-anslutningar av standard-kvalitet typiskt specificerat på Mindre än eller lika med 0,50 dB maximal insättningsförlust per parat par, medan MTP-anslutningar för elit/låg-förlust minskar det till Mindre än eller lika med 0,35 dB (normalt 0,15 dB). SC-änden av breakouten bör vara Mindre än eller lika med 0,30 dB per kontakt.
För krävande multi-hoplänkar, ange MTP-anslutningar med låg-förlust påMTP/MPO multimode fiberpatchsladdslutet är värt premien. Varje kabel bör levereras med individuella testdata - 3D interferometri verifiering av hylsan geometri som ett minimum. Om din leverantör inte kan tillhandahålla testdokumentation per-kabel är det en röd flagga som är värd att undersöka innan du förbinder dig till en inköpsorder.
Kontaktens renhet spelar lika stor roll som kontaktens kvalitet. En enda förorenad hylsa på en 12--fiber MTP-kontakt kan lägga till 1–2 dB överskottsförlust över hela enheten. Dedikerade MTP-specifika rullrengörare bör vara standardutrustning i alla anläggningar som använder flerfiberkablar. FörvaringMTP/MPO fiberoptiska adaptrardamm-täckt när det inte används är en enkel vana som förhindrar ett överraskande antal felsökningssamtal.
Välj mellan rund kabel, oval kabel och bar band
Den 8-kärniga SC till MTP/MPO-enheten kommer i tre jackalternativ, och valet handlar mer om din fysiska routingmiljö än signalprestanda.
Rund kabel (vanligtvis 3,0 mm diameter, LSZH eller PVC-mantel) är standard för de flesta datacenterapplikationer. Den leder rent genom vanliga kabelhanteringsringar och vertikala organisatörer, och dess robusta konstruktion hanterar upprepad hantering under flyttningar, tillägg och ändringar.
Oval (plat) kabel fungerar bra i golvinstallationer eller täta horisontella kabelrännor där den vertikala staplingshöjden är begränsad. Bar bandkabel erbjuder maximal densitet för områden med ultra-hög-densitet men motverkar mekanisk hållbarhet - den är bäst lämpad för permanenta installationer inuti kassetter eller patchpaneler där kabeln inte kommer att störas när den väl dras.
Hur det jämförs med MTP-till-LC Breakout-kablar
Den mycket vanligare breakout-konfigurationen är MTP till LC, helt enkelt för att LC har blivit den dominerande duplexkontakten i moderna datacenter. Så varför skulle du sträcka dig efter en SC-utbrott istället? Kompatibilitet med installerad infrastruktur är den avgörande faktorn. Om din anläggning redan har standardiserats på LC, är det ingen fördel med en SC breakout. Men om SC-kontakter är det som finns i väggen, i patchpanelen eller på utrustningen,SC-kontaktens interoperabilitet med MTP/MPO multi-fibersystemgenom en breakout-enhet är den snabbaste vägen till högre bandbredd utan omkabling.
SC-kontakter behåller också fördelar i vissa applikationer: deras större 2,5 mm hylsa ger något större yta för fysisk kontakt, de är lättare att hantera med handskar i industriella miljöer och de förblir standardanslutningen i FTTH OLT-utrustning i många regioner.
Vanliga frågor
F: Kan jag använda en 8-kärnig SC till MTP/MPO-patchkabel för 100G-anslutningar?
A: Ja. En 100GBASE-SR4 QSFP28 transceiver använder fyra parallella 25G-banor över åtta fibrer - exakt vad den här kabeln ger. Varje SC-duplexpar har en 25G-bana. För singlemode 100G PSM4-applikationer, ange en OS2-version av sammansättningen.
F: Vilken polaritetstyp ska jag beställa för QSFP+ Transceiver-applikationer?
A: Typ B (metod B) polaritet är standarden för direkta QSFP breakout-anslutningar. Den utför en helfiberuppsättningsomkastning så att sändningspositioner vid MTP-änden är i linje med mottagningspositioner vid SC-änden. Om inte din strukturerade kabeldesign uttryckligen kräver typ A eller typ C, beställ typ B.
F: Behöver jag en MTP-kontakt hane eller hona på multi-fiberänden?
S: MTP hona (ostiftad) är standardkonfigurationen för anslutning till QSFP-sändtagare och de flesta patchpaneladaptrar, som använder hankontakter (stiftade). Beställ hona om inte din specifika utrustningsdokumentation anger något annat.
F: Är en 8-fiber MTP-kontakt samma som en standard 12-fiber MPO?

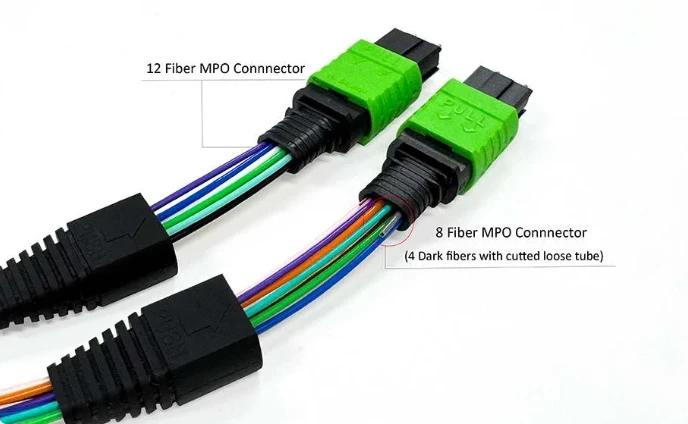

S: En 8--fiber MTP använder samma fysiska MPO-12-kontakthus men fyller bara i de åtta yttre fiberpositionerna (1–4 och 9–12), vilket lämnar de fyra mittersta positionerna tomma. Den är mekaniskt kompatibel med standard 12-fiber MPO-adaptrar. Den viktigaste skillnaden är fiberanvändning - en 8-fiberenhet eliminerar de fyra oanvända fibrerna som skulle sitta mörkt i en QSFP-applikation.
F: Vilket jackbetyg behöver jag för plenuminstallationer?
S: För kablar som går genom luft-hanteringsutrymmen (ovanför falltak, under förhöjda golv i plenum-klassade områden), specificera OFNP-mantel (Optical Fiber Nonconductive Plenum). För vertikala stigare mellan våningar räcker det med OFNR (Riser). LSZH (Low Smoke Zero Halogen) är standarden för de flesta internationella datacentermiljöer och krävs i många europeiska och asiatiska installationer. Din lokala byggnorm dikterar minimikravet.
