Differentieringsanalys av fiberoptiska distributionsramar, anslutningslådor, distributionslådor och ODF-ramar
Dessa fyra har liknande egenskaper, främst återspeglas i deras grundläggande funktioner:
1. Fixering och skydd
Efter att den fiberoptiska kabeln är sammansmält med bakkabeln kan den mekaniskt fixera kabelns yttre mantel, installera jordledningsskydd och gruppera ändarna och fibrerna för skydd för att säkerställa att kabeln och kärnan inte skadas.
2. Tilldelningsfunktion
Sätt i kontakten på den bakre kabeln i adaptern för att uppnå optisk anslutning till den optiska kontakten på andra sidan av adaptern. Adaptern och kontakten måste uppfylla flexibla in- och urkopplingskrav, och den optiska vägen bör ha möjlighet att fritt justeras och testas.
3. Svetsfunktion
De kan smälta samman de optiska fibrerna i den fiberoptiska kabeln med slutkabeln, spola och lagra överskott av optiska fibrer och skydda sammanfogningen.
4. Lagringsfunktion
De kan rymma olika korsanslutna optiska kablar mellan rack, vilket säkerställer att kablar kan förvaras på ett ordnat och snyggt sätt. Det inre av den fiberoptiska fördelningsramen måste utformas med tillräckligt utrymme och rimliga metoder, så att de fiberoptiska kabellinjerna kan dras tydligt, enkelt justeras och uppfylla minimikraven för böjradie.
De fyras differentieringsegenskaper ligger huvudsakligen i deras olika applikationsmiljöer:

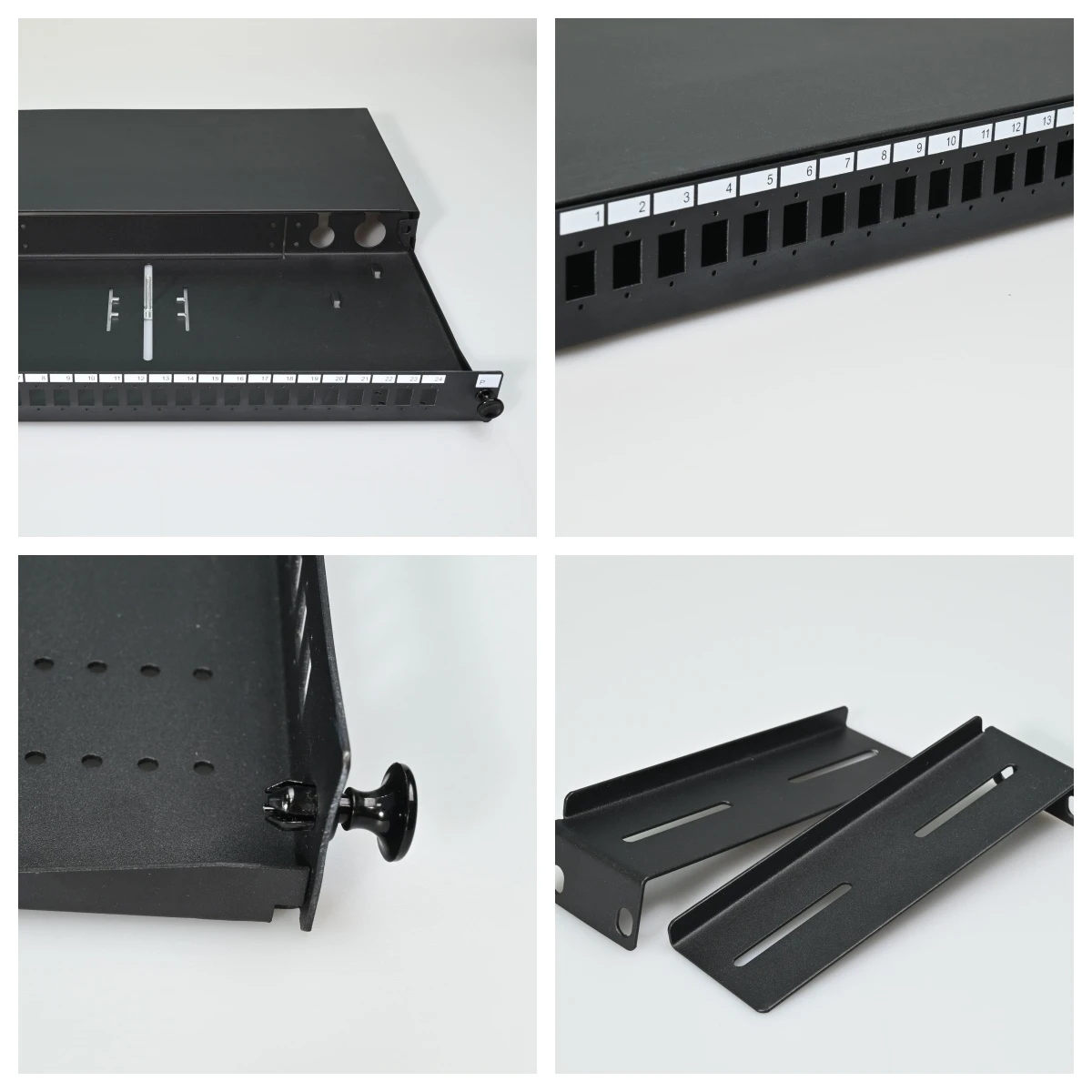

1. Fiberoptisk distributionsram
Används främst för att ansluta vertikala stamnät och horisontella optiska kablar, det är mestadels ett 19-tums rack med en höjd på 1U. Antalet portar i den fiberoptiska distributionsramen är vanligtvis 24 eller 48. Tillhandahåller en relativt universell kabelfunktion, lämplig för fiberoptisk accessbehov i olika scenarier såsom datacenter och kommunikationsbasstationer.
2. Terminalbox
Tillhandahåller huvudsakligen fusionsskarvning av optiska fibrer, fusionsskarvning av optiska fibrer och svansfibrer och handoverfunktion för optiska kontakter. Den används vanligtvis i situationer där den optiska kabeln måste delas upp i individuella fibrer, till exempel fiberåtkomstpunkten på användarsidan i FTTH-projekt. Ofta placerad i änden av en horisontell optisk kabel som närmaste kontakt-till terminalutrustningen, med maximalt 8 eller 12 portar för enkel vägg- eller skrivbordsinstallation
3. Fiberfördelningslåda
Internt utrustad med fiberoptiska kabelterminaler, fusionsskyddsenheter och fiberoptiska adaptrar, används den för att ansluta stamnät och distributionskablar utomhus, i korridorer eller inomhus. Antalet portar är vanligtvis 24 eller 48, vanligtvis i FTTH-nätverk och är en vanlig liten låda i korridorer. Med tanke på behovet av enkel installation, drift och underhåll kan fiberoptiska boxar anpassas i storlek och funktionalitet enligt olika applikationsscenarier och nätverkskrav.
4.ODF distributionsram
ODF-rack inkluderar vanligtvis fiberoptiska anslutningsmoduler, distributionsenheter, kontakter och hanteringsplatser, som används för att distribuera, ansluta och hantera optiska kablar. ODF-distributionsramen är utformad specifikt för fiberoptiska kommunikationsrum, med ett brett utbud av portar (12-1440 kärnor), lämplig för storskaliga fiberoptiska kablar som datacenter, kommunikationsbasstationer och integrerade kabelsystem.
I allmänhet,fiberoptiska distributionsramar används huvudsakligen för att ansluta och hantera optiska kablar, vilket ger relativt universella kabelfunktioner; Uttagslådor är mer fokuserade på delning av optiska kablar och sammansmältning av optiska fibrer, lämpliga för specifika åtkomstpunkter; Fiberfördelningslådor används huvudsakligen för förgrening, distribution och hantering av optiska distributionskablar, som vanligtvis finns i FTTH-nätverk; ODF-distributionsramar är mer fokuserade på distribution, anslutning och korsning av optiska signaler, med hög-densitetsanslutningar och finfiberhanteringsmöjligheter.
De är i huvudsak parenteser för kopplare, inte direkt involverade i dataöverföringsprocessen, men ger nödvändigt stöd för olika platser enligt specifika applikationsscenarier och portkonfigurationskrav. Som en nyckelkomponent i fiberoptisk kommunikationsinfrastruktur spelar de en oersättlig roll för att säkerställa nätverksstabilitet, förbättra överföringseffektiviteten och möta olika applikationsbehov.
