Vad är ODF? Optisk distributionsram förklaras

En optisk distributionsram, vanligtvis förkortad till ODF och ibland kallad en fiberoptisk distributionsram, är den strukturerade punkten där fiberoptiska kablar termineras, skarvas, lappas och skyddas. Du hittar ODF i telekomrum, FTTH-nätverk, datacenter, företagsbyggnader och industriella kommunikationssystem. Den här guiden är skriven ur perspektivet av ingenjörer som stödjer projekt för optisk distributionsnätverk (ODN) och fiberaccess, så målet är inte bara att lista de ODF-typer som finns, utan att hjälpa dig att matcha en ram till ditt fiberantal, installationsutrymme, anslutningsformat, skarvningskrav och-långsiktig expansionsplan.

När köpare jämför alternativ är den praktiska frågan sällan "vilka typer är tillgängliga?" Det är vanligtvis "vilken ODF-typ passar egentligen min sida, och vad behöver jag bekräfta med leverantören innan jag lägger beställningen?" Avsnitten nedan svarar på båda och artikeln avslutas med en urvalsguide, en specifikationschecklista, fungerade konfigurationsexempel och en FAQ.

Vad är enOptisk distributionsram(ODF)?

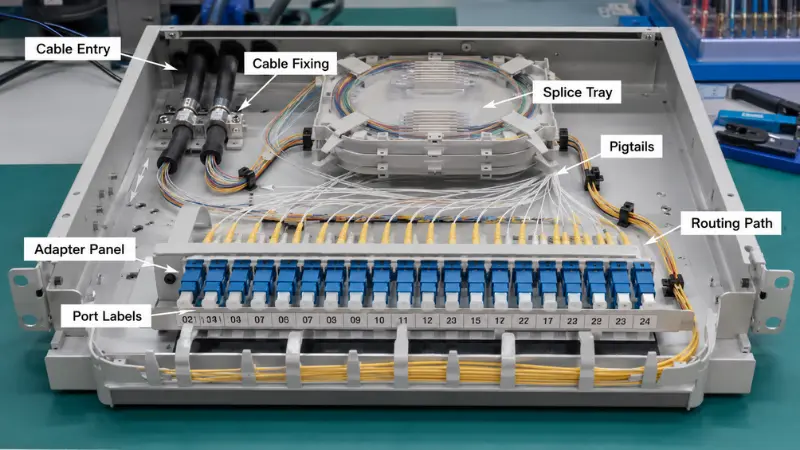

En optisk distributionsram är en fiberhanteringshölje som används för att avsluta, skarva, lappa, skydda och organisera optiska fibrer. Inkommande kablar ansluts till utgående fibrer, pigtails, patch-kablar eller passiva komponenter som splitters, och varje anslutning hålls märkt, skyddad och tillgänglig för underhåll istället för att lämnas lös i en låda.

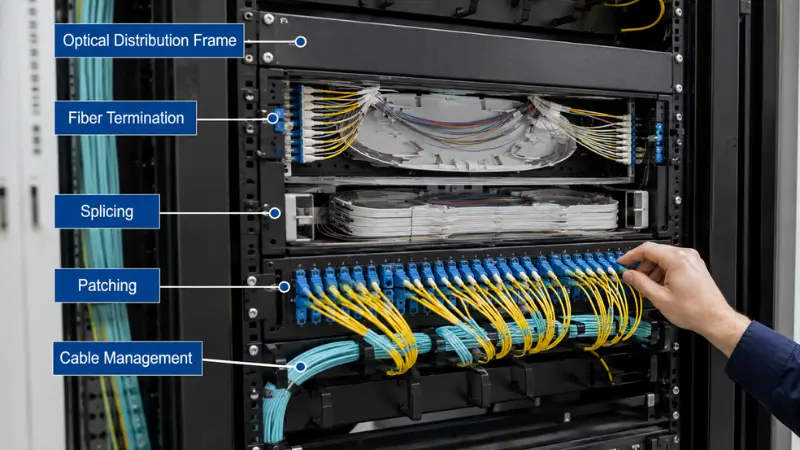

I daglig drift stöder en väl-utformad ODF fiberterminering, fusionsskarvskydd, patchkabeldragning, slaklagring, kontaktskydd och nätverkstestning eller omkonfigurering. Anledningen till att detta är viktigt är konkret snarare än kosmetisk: när ett fel uppstår utanför arbetstid låter en ram med tydlig portnumrering och tillgängliga skarvbrickor en tekniker isolera och reparera länken på några minuter, medan en överfull, omärkt ram förvandlar samma jobb till timmar av spårning av fibrer för hand. Många av samma terminerings- och skyddsfunktioner visas också i kompaktfiberoptiska terminaler och distributionslådoranvänds närmare abonnenten, varför de två produktfamiljerna är lätta att blanda ihop. Vi återkommer till den distinktionen senare.

Huvudtyper av optiska distributionsramar

ODF:er kan grupperas efter monteringsmetod, installationsmiljö, kapacitet, intern struktur och applikation. De vanligaste kategorierna är rackmontering, väggmontering, utomhus, DIN-skena, PLC-delare och modulära ramar med hög-densitet. Varje avsnitt nedan täcker vad typen är, var den passar och en praktisk detalj som ofta förbises vid urval.

Rackmonterad ODF

En rackmonterad ODF installeras i ett standard 19-tums utrustningsställ och är arbetshästen för telekomrum, datacenter, centralkontor, serverrum och kablage för företag. Den erbjuds vanligtvis i 1U, 2U, 3U eller 4U höjder, och den integreras rent med switchar, routrar och patchpaneler bredvid den. Som en grov guide bär en 1U-enhet ofta upp till 24 fibrer, en 2U-enhet runt 48 till 96 fibrer och 3U till 4U-enheter 96 till 144 fibrer eller mer. Dessa siffror rör sig avsevärt med adapterformat, så en ram som använder LC- eller MPO-paneler med hög densitet kommer att passa mycket fler fibrer per U än en som använder SC.

Detaljen som avgör -användbarheten på lång sikt är valet mellan en fast och en skjutbar låddesign. En fast ram är enklare, stabilare och lägre kostnad, vilket passar stabila ryggradslänkar som sällan förändras. En skjutlåda låter brickan dra framåt för skarvning och inspektion, vilket är det bättre valet på alla ramar som kommer att se frekventa flyttningar, tillägg och ändringar. Innan du anger en glidtyp, kontrollera att det finns tillräckligt med utrymme framför stativet för att lådan ska kunna dra ut helt, eftersom en ram med hög-densitet som inte kan öppnas i en trång gång är svår att underhålla.

Väggfäste ODF

Ett väggfäste ODF fästs direkt på en vägg snarare än att sitta inuti ett rack, så det är det naturliga valet där det inte finns något rack eller där det är trångt: små telekomrum, kontorsbyggnader, lägenhetskällare, våningsfördelningspunkter och FTTH-byggnadsingångar. Den är vanligtvis kompakt, låsbar och lämpad för måttliga fiberantal som 12, 24 eller 48 kärnor.

När du väljer en väggmonterad enhet är kabelinföringsriktningen viktigare än den först verkar. En ram monterad i en smal stigare eller axel behöver ofta botten- eller sidoingång snarare än bakre ingång, eftersom det helt enkelt inte finns något utrymme bakom lådan för att dra en kabel utan en skarp böj. Bekräfta ingångsriktning, intern skarvbrickas kapacitet, adapterpanellayout och tillgängligt utrymme för fiberlindning innan du beställer, inte efter att lådan redan är på väggen.

Utomhus ODF

En utomhus-ODF avslutar och distribuerar fiber på utsatta eller semi{0}}exponerade platser som FTTH-åtkomstpunkter, utomhustelekomskåp, stolpmonterad-distribution, bredband på landsbygden och industrianläggningar. Till skillnad från en inomhusram lever eller dör en utomhusenhet på sin miljöförsegling, så portantalet är bara hälften av specifikationen.

Siffran att förankra på är inträngningsskyddsklassificeringen som definieras i den internationella standardenIEC 60529 (IP-koden). I praktiska termer betyder IP54 damm-skyddad och resistent mot stänkvatten, vilket kan passa en skyddad eller skåpmonterad position; IP65 betyder damm-tät och skyddad mot vattenstrålar med lågt-tryck, vilket är ett mer realistiskt minimum för en ram som är helt exponerad för väder; och IP66 till IP68 lägger till starkare strålar eller tillfällig nedsänkning. Observera att ett högre nedsänkningsvärde inte automatiskt innebär strålmotstånd, eftersom de två är separata tester, så en plats som ser både ösregn och stående vatten kan behöva en dubbel klassificering. Vid sidan av IP-siffran, kontrollera UV-beständighet, kabelförskruvningskonstruktionen, korrosionsbeständigheten hos huset, låsmetoden och hur kondens hanteras. En dåligt tät utomhusram är en av de vanligaste orsakerna till fuktrelaterade-fel år efter installationen.

DIN-skena ODF

En DIN-skena ODF är en kompakt enhet som snäpper fast på en DIN-skena inuti ett elskåp eller industriell styrkapsling, och den är byggd för låga fiberantal i automationssystem, kraftkommunikation, smart grid-utrustning, transportstyrskåp och fabriksnätverk. Dess värde är integration: den ger fiberavslutning och skydd i samma panel som de elektriska ledningarna utan att kräva ett separat rack.

För industriarbete, se förbi fiberantalet till den mekaniska miljön. Vibrationer, tillgängligt skåpdjup, jordningskrav och kabeldragavlastning påverkar alla om ramen kommer att förbli tillförlitlig, och fiberdragningen bör ordnas så att en tekniker kan nå kontakter utan att störa närliggande strömledare.

PLC Splitter ODF

En PLC splitter ODF inrymmer passiva optiska splitters inuti ramen så att en matarfiber är uppdelad i många abonnentfibrer, vilket gör den till en central byggsten i FTTH, GPON och EPON accessnätverk standardiserade i referenser som t.ex.ITU-T G.984 GPON-rekommendationer. En enda ram kan kombinera terminering, splitterinstallation, patchning och kabelhantering, vilket håller ett passivt optiskt nätverk städat. Typiska konfigurationer går från 1×8 upp till 1×32 eller 1×64, och rätt förhållande beror på länkbudgeten och abonnentdensiteten för projektet.

Två tekniska punkter är värda att planera för. För det första driver split-förhållandet portlayouten och underhållsutrymmet, eftersom en 1×32-delare matar mycket fler utgångsadaptrar än en 1×8, och dessa utgångar behöver utrymme för att lappas och märkas utan trängsel. Det hjälper också att tidigt bestämma mellan centraliserad uppdelning vid en nod och distribuerad uppdelning över nätverket, en avvägning- som förklaras väl i den här översikten avoptiska splittertyper. För det andra använder PON-distributioner nästan alltid vinkel-polerade (APC) kontakter. Anledningen är returförlust: reflektioner i ett delat passivt träd försämrar signalkvaliteten för varje abonnent på grenen, och APC-ändytor undertrycker dessa reflektioner mycket bättre än platta-polerade. Bekräfta delningsförhållandet, kontaktpolering, ingångs- och utmatningslayout, tillgängligt skarvfackutrymme och etikettschema innan du beställer och bläddraPLC splitteralternativ för att matcha det exakta förhållandet din design behöver.

Modulär ODF med hög-densitet

En modulär ODF med hög -densitet är designad för stora fiberantal i begränsad rack- eller golvyta, och det är standardvalet för datacenter, centralkontor, bärarstomme, stora campus och aggregationspunkter som behöver utrymme för att växa. Istället för en enda fast panel använder dessa system modulära adapterpaneler, löstagbara kassetter, flera skarvbrickor och konstruerade routingvägar, och de stöder vanligtvis LC- eller MPO/MTP-gränssnitt.

Felet att undvika här är att välja enbart på maximalt portantal. Vid mycket höga tätheter trängs lappkablar ihop,-åtkomstutrymmet på framsidan blir snävt och en överfylld ram uppmanar till oavsiktlig bortkoppling av fel port under underhåll. Den avgörande frågan för arbete med hög-densitet, inklusive valet LC-versus-matris som tas upp i dettapraktisk guide till LC kontra MTP/MPO, är om tekniker fortfarande kan nå portar, hantera patchsladdar och bevara böjningsradie när ramen är fulladdad.

Jämförelsetabell för ODF-typer

Kapacitetsintervall är endast typiska värden och varierar beroende på produktdesign, adapterformat och leverantörskonfiguration. Bekräfta alltid det exakta fiberantalet och panelalternativen mot databladet.

Snabbguide för ODF-val

Om du bara behöver en snabb styrning mot rätt kategori, kartlägger tabellen nedan vanliga projektsituationer till en lämplig utgångspunkt. Behandla det som en kortlista och verifiera sedan detaljerna med hjälp av checklistan längre ner.

Hur väljer man rätt ODF för ditt projekt?

Att välja en ODF är inte bara att välja en låda med tillräckligt många portar. En ram måste passa hela designen, så faktorerna nedan bör alla bekräftas innan köp.

Fiberantal och framtida expansion

Börja med antalet fibrer du behöver för att avsluta, skarva eller lappa idag, lägg sedan till en reserv. En ram med exakt storlek på dagens 24 fibrer lämnar inget utrymme när platsen växer till 48, och eftermonteringskapaciteten senare kostar vanligtvis mer än att köpa den nu. I praktiken reserverar många projekt 20 till 50 procent ledig kapacitet för framtida länkar, backupfibrer och uppgraderingar. Fråga hur många fibrer som kommer in, hur många som går ut, om fler användare eller byggnader kommer att läggas till och om skarvbrickan och adapterkapaciteten kan absorbera den tillväxten.

Installationsutrymme

Platsen dikterar till stor del typen. Ett befintligt 19-tumsställ pekar på en stativmonterad ram; en plats med endast väggutrymme pekar på en väggmonterad ram; en fiberbana inuti ett industriskåp pekar på en DIN-skena ram; och en installation som utsätts för regn, damm eller temperatursvängningar utesluter en standard inomhusenhet till förmån för en utomhusenhet. Mät det verkliga tillgängliga utrymmet, inklusive rackdjup eller lådavstånd, innan du bestämmer dig för en modell.

Inomhus kontra utomhusmiljö

Ramar inomhus och utomhus är inte utbytbara. Inomhusenheter passar skyddade utrymmen som utrustningsrum, kontor och telekomgarderober, där tätning inte är prioritet. Utomhusenheter behöver försvarbart skydd mot fukt, damm, korrosion och UV, vilket är anledningen till att IP-klassning, höljesmaterial, dörrtätning, packboxdesign, låsstruktur och temperaturområde hör till specifikationen. Skillnaderna mellan inomhus- och utomhushantering, inklusive kabeltyper och dragning, behandlas i denna guide tillinstallation av fiberkabel inomhus och utomhus. Att använda en inomhusram utomhus är en vanlig och undvikbar orsak till minskad tillförlitlighet.

Kontakt och adaptertyp

ODF:er kan konfigureras med SC-, LC-, FC- eller ST-adaptrar, och det rätta valet följer befintliga patch-kablar, pigtails och aktiva utrustningsgränssnitt. Som ett allmänt mönster,SC-kontakterär utbredda inom telekom och FTTH,LC-kontakterdominerar hög-densitetsdatacenter och företagsarbete, FC förekommer inom viss telekom och instrumentering, och ST överlever i äldre nätverk. Bekräfta formatet mot matchningenfiberoptiska adaptrardu tänker använda.

Polsk typ förtjänar lika stor uppmärksamhet. UPC-ändytor (platta, lätt kupolformade) ger vanligtvis en returförlust på cirka 50 dB, medan APC-ändytor (vinklade 8-grader) når ungefär 65 dB genom att reflektera ströljus in i beklädnaden istället för att backa ner fibern, vilket är anledningen till att APC är standard i PON- och RF-videoapplikationer. De två får inte kopplas till varandra: en APC-till-UPC-anslutning orsakar stora insättningsförluster och kan fysiskt skada hylsans ändytor. Om du väger alternativen, denna förklaring avPC, UPC och APC polishtypertäcker skillnaderna i detalj.

Kapacitet för skarvbrickor

Om ramen kommer att användas för fusionsskarvning måste den interna brickkapaciteten matcha fiberantalet, inte bara adapterantalet. Ett vanligt och frustrerande misstag är att köpa en ram med många adapterportar men för få brickor. Som en planeringsregel rymmer en skarvbricka vanligtvis 12 eller 24 skyddade skarvar, så ett 24-fiberjobb behöver ungefär en till två brickor, ett 48-fiberjobb två till fyra, och så vidare. När brickorna blir korta är symtomen förutsägbara: värmekrympande hylsor har ingen plats att sitta, fibrer kan inte lindas inom sin minsta böjradie, underhåll innebär att befintliga skarvar störs igen och framtida expansion blir besvärlig. Enligt praxis som sammanfattas avFiberoptikförening, små lokalkablar kräver i allmänhet en böjradie på cirka 25 mm efter installation, och en ram som inte kan hålla den radien kommer tyst att öka införingsförlusten. Planera brickantalet, hylsförvaring och routingbanan tillsammans och granska dinfiberflätorlängs ramen så att avslutningar och brickor är kompatibla. Om du fortfarande väljer mellan skarvning och fält-installerade kontakter, kan denna jämförelse avfusionsskarvningär en användbar referens.

Kabelingång och åtkomst till underhåll

Kabelingångsriktning är en verklig-världsbegränsning, inte en detalj. Ramar stödjer ingång på baksidan, sidan, upptill eller nedtill, och en oöverensstämmelse med webbplatsens layout tvingar fram skarpa kurvor eller rörig routing. Underhållsåtkomst följer samma logik: en skjutlåda eller front-åtkomstdesign är lättare att arbeta i för ofta ändrade nätverk, medan en fast struktur är acceptabel för stabila länkar med få ändringar. En ram som ser kompakt ut på papper kan vara svår att serva när kablarna väl är i.

Märkning och kabelhantering

Tydlig märkning sparar tid vid fel och uppgraderingar, och i större ramar orsakar dålig märkning felaktiga anslutningar, längre felisolering och undvikbara avbrott. En bra ram tillåter distinkt portnumrering, dedikerat etikettutrymme, patchkabeldragningsringar, knytpunkter, en slapp lagringsyta och separation mellan inkommande kablar och patchkablar. Behåll routingen för dinpatch sladdarplanerat från början snarare än lagt till som en eftertanke.

ODF-specifikationschecklista innan du begär offert

Att förbereda dessa uppgifter innan du kontaktar en leverantör förkortar fram och tillbaka-och-och minskar risken för att få fel konfiguration.

• Totalt antal fibrer att avsluta nu, plus reservprocenten för framtida tillväxt.
• Installation inomhus eller utomhus, och för utomhusbruk, mål-IP-klassificeringen.
• Monteringsmetod: 19-tums U-höjd, vägg, stolpe, DIN-skena eller skåp.
• Kontakt- och adapterformat (SC, LC, FC eller ST) och polering (UPC eller APC).
• Pigtail och patch cord typ, längd och kvantitet.
• Antal skarvbrickor och den kapacitet som krävs per bricka.
• Delningsförhållande och delningsposition, för PON-projekt.
• Kabelinföringsriktning och kabelns ytterdiameter eller packboxstorlek.
• Märkning och portnumrering-.
• Fast eller glidande struktur, och den erforderliga åtkomstsidan.

Exempel ODF-konfigurationer

Tre anonymiserade scenarier visar hur faktorerna ovan kombineras i praktiken.

Liten distributionspunkt för FTTH-byggnad

För 24 fibrer med SC/APC pigtails inuti en stigare räcker det vanligtvis med en kompakt väggmonterad ODF med två skarvbrickor och botten- eller sidokabelingång. Att reservera några extra portar ger plats för ytterligare enheter i byggnaden utan att lägga till en andra ram.

Datacenteraggregation

För 96 fibrer på LC i en hektisk gång, en 2U hög-densitet skjutbar rackmonterad ODF med främre åtkomst och dubbel kabelingång håller patchningen hanterbar och skyddar böjradien under en tung patch-sladdbelastning. Den skjutbara lådan är viktig här eftersom ändringar är frekventa.

Lantlig FTTH-åtkomst på en stolpe

För en mataruppdelning mot många abonnenter, en utomhusfördelarfördelningsram klassad IP65 eller högre, utrustad med en1×32 splitteroch SC/APC-kontakter, hanterar både klyvningen och miljöexponeringen i en kapsling.

ODF-val efter applikation

FTTH och PON Access-nätverk

FTTH-arbete tenderar att använda väggmonterade ramar inomhus, utomhusramar vid utsatta åtkomstpunkter och PLC-delarramar där passiv uppdelning krävs. En källare, ett telekomrum eller en golvdistributionspunkt kräver vanligtvis en väggmonterad enhet; en extern plats kräver en utomhus-klassad en; och en splittringsnod kräver en splitterram som integrerar splittern med terminering. För en bredare bild av vad en passiv konstruktion kräver, dettaFTTH passiva komponenterinköpsguiden är en hjälpsam följeslagare.

Datacenter och telekomrum

Dessa miljöer gynnar rackmonterade och modulära ramar med-hög densitet, och de kräver i allmänhet högt fiberantal, LC-adaptrar med hög-densitet, ren kabeldragning-, pålitlig märkning och utrymme att expandera. I täta rack väger kabelhanteringen lika mycket som den råa portdensiteten.

Företagsbyggnader och campusnätverk

Här beror den rätta ramen på ryggradens design. Ett huvudutrustningsrum använder ofta en stativmonterad ram, medan golvfördelningsställen använder väggmonterade ramar. På ett campus med flera-byggnader avslutar ODF:er ryggradsfibrerna och ger en ren lapppunkt mellan byggnader, växlar och utrustningsrum.

Industri- och styrskåpsnätverk

Industriella nätverk bygger på DIN-skenor eller kompakta väggmonterade enheter. Ramen måste passa i styrskåpet, skydda fibrer från mekanisk påfrestning och låta tekniker nå kontakter utan att röra de elektriska ledningarna, med vibrationer, damm, skåptemperatur och dragavlastning inkluderat.

ODF kontra Fiber Patch Panel kontra Fiber Distribution Box

Köpare blandar ofta ihop dessa tre eftersom alla hanterar fiberanslutningar, men de är inte samma sak. En ODF är vanligtvis den mest kompletta enheten, som kombinerar adapterpaneler, skarvbrickor, kabeldragning, slakförvaring och skydd. En fiberpatchpanel är mer fokuserad på ansluten patchning inuti ett rack, även om vissa inkluderar skarvbrickor. En fiberdistributionsbox är vanligtvis mindre och sitter närmare slutanvändarna, i FTTH-byggnader, golvpunkter eller utomhusplatser.

Ett kort sätt att bestämma sig: använd en ODF när du behöver strukturerad avslutning, skarvning, lappning och hantering tillsammans; använd en patchpanel när du huvudsakligen behöver rack-baserad patchning nära aktiv utrustning; och använd en distributionsbox när du behöver kompakt distribution nära användarna. Eftersom namngivningen varierar mellan leverantörer och marknader, bedöm den faktiska strukturen, kapaciteten och funktionen snarare än etiketten på databladet. Denna djupare titt påskillnader mellan en ODF och en fiberpatchpanelär läsvärd om gränsen fortfarande känns suddig.

Vanliga misstag när du väljer en ODF

Välj endast efter hamnantal

Antal hamnar spelar roll, men det räcker inte på egen hand. Skarvkapacitet, kabelgenomföring, adapterformat, underhållsutrymme och expansionshöjd avgör om ramen verkligen kommer att fungera på plats.

Ignorera framtida expansion

En låg-ram utan extra kapacitet blir dyr i samma ögonblick som nätverket växer. Planera för fibertillväxt före det slutliga urvalet snarare än efter.

Använda en ODF inomhus utomhus

Inomhusramar är inte byggda för regn, damm och långvarig exponering utomhus. Utomhusinstallationer kräver en ordentligt förseglad kapsling med lämplig IP-klassning och glanddesign.

Blanda kopplingstyper utan planering

SC-, LC-, FC-, APC- och UPC-valen måste passa ihop med patchsnören, pigtails och aktiv utrustning. Fel kombination ökar installationskomplexiteten och försämrar den optiska prestandan i fallet med felaktig polering.

Att glömma underhållsåtkomst

En ram som ser kompakt ut på papper kan vara svår att serva när den väl är kabeldragen. Se till att tekniker säkert kan nå adaptrar, skarvbrickor och routningsområden efter installationen.

Vanliga frågor

Slutsats

De huvudsakliga typerna av optisk distributionsram är rackmontering, väggmontering, utomhus, DIN-skena, PLC-splitter och hög-densitetsmodul, och det rätta valet följer fiberantal, installationsutrymme, miljö, kontakt- och poleringstyp, skarvbrickas kapacitet, kabeldragning och framtida expansion. En liten inomhusplats behöver kanske bara en väggmonterad ram; telekomrum och datacenter kräver vanligtvis rackmonterade ramar eller ramar med hög-densitet; FTTH- och PON-nätverk använder ofta utomhus- och PLC-delarramar; och industriskåp är väl betjänade av DIN-skenor. Innan du väljer, förbered dina projektdetaljer med hjälp av checklistan ovan, och en ram som är praktisk, pålitlig och lätt att underhålla blir mycket lättare att specificera.
