En fiberterminalbox (FTB) är en kompakt kapsling som avslutar, skarvar och organiserar fiberoptiska kablar vid ändpunkten av en kabeldragning.Den ansluter inkommande fibertrådar till pigtails genom fusionsskarvning och dirigerar sedan dessa pigtails till adapterportar där patch-kablar ansluts. De flesta köpare kämpar inte med denna definition. De kämpar med att välja rätt typ, portantal, adapterformat och skyddsnivå för sin specifika installationsmiljö - och det är där de flesta undvikbara distributionsproblemen börjar.
Den här guiden fokuserar på de beslut som faktiskt är viktiga när du specificerar och installerar fiberanslutningsboxar, snarare än att upprepa grunderna du kan hitta på något produktdatablad.
Vad som faktiskt finns inuti en fiberterminallåda

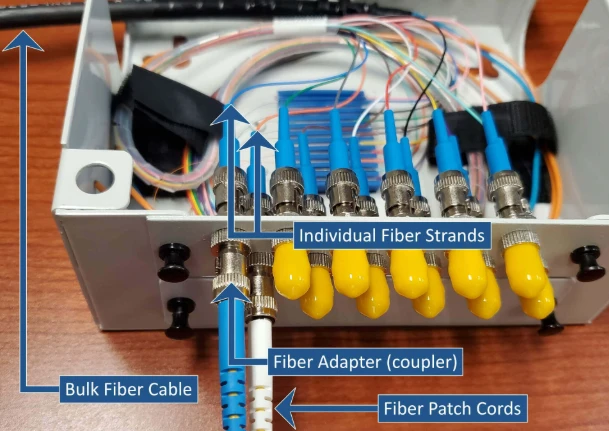

Varje FTB, oavsett märke eller modell, innehåller tre funktionsgrupper. Bostaden ger fysiskt och miljöskydd. Skarvbrickan hanterar fusionsskarvarna mellan kabelfibrer ochfiberoptiska pigtails. Och adapterpanelen presenterar anslutningsportar till omvärlden.
Husets material beror på installationsmiljön. Inomhusenheter använder vanligtvis ABS- eller PC+ABS-blandningar: lätt, flamskyddad-, billig. Utomhusenheter behöver antingen UV-stabiliserad polymer med gummi-tätade packningar eller kall-valsat stål med elektrostatisk spraybeläggning. Skillnaden är inte kosmetisk. En inomhus-klassad ABS-box monterad på en yttervägg kommer att börja krita och spricka inom 18 månader på en{11}}solexponerad plats, och när tätningen misslyckas når fukt till skarvbrickan. Då skyddar lådan ingenting.

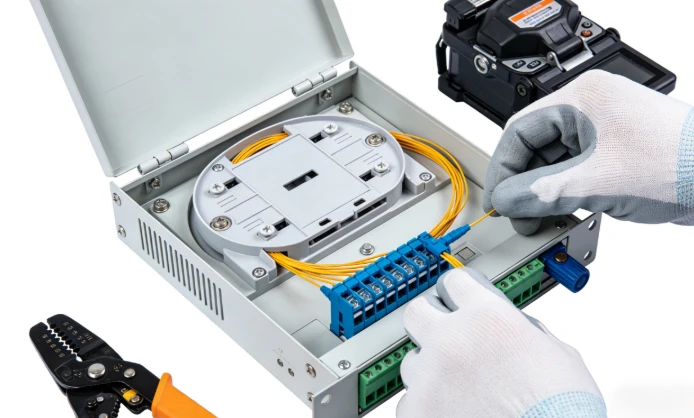

Skarvbrickan är där det faktiska optiska arbetet sker. Kabelfibrer skalas, klyvs och smältskarvas till fibrer med pigtail inuti individuella skarvhållare. Överflödig fiber lindas in i lagringsslingor. Två siffror spelar roll här: hur många skarvar brickan kan hålla och om routingkanalerna upprätthåller minsta böjradie. Standard G.652D singlemode fiber behöver minst 30 mm böjradie. Böj-okänslig G.657A2-fiber tål så lite som 10 mm, vilket är anledningen till att den har blivit standard i snäva- FTB-designer. En bricka som tvingar fibrer till snävare böjar än vad fibertypen stöder kommer att introducera makroböjningsförlust - som visas på ett OTDR-spår men är nästan omöjligt att fixa utan att-skarva.
Adapterpanelen hållerfiberoptiska adaptrar- uttagen som accepterar patchsladdar från nedströmsutrustning. SC/APC-adaptrar är standarden för FTTH- och PON-nätverk eftersom deras 8-gradersvinklade polering pressar returförlusten under -60 dB, vilket har betydelse för uppströmsöverföringskvaliteten. LC-adaptrar dominerar i datacentermiljöer där portdensitet är prioritet. Att blanda adaptertyper inom en enda FTB är tekniskt möjligt med hybridadaptrar, men det skapar förvirring vid underhåll och bör undvikas om det inte finns en tydlig teknisk orsak. Om du är osäker på vilket anslutningsekosystem din webbplats kräver, kan denna uppdelning avfyra vanliga fiberoptiska kontakttypertäcker avvägningarna.
Typer av fiberterminalboxar - och när var och en är meningsfull
FTB-klassificering är inte komplicerad, men fel val för miljön är ett av de vanligaste upphandlingsmisstagen. Här är vad som skiljer huvudtyperna åt i praktiken, inte bara i teorin.
Väggmonterade FTB:er-är arbetshästen för FTTH och små-kontorsinstallationer. De skruvas fast i en vägg eller sitter inuti ett svagt-fördelningsskåp, stödjer 2 till 24 fiberkärnor och använder en flip-öppen eller avtagbar kåpa. Installationen tar minuter - två till fyra skruvar och en kabelgenomföring - vilket är anledningen till att de specificeras vid utbyggnader av-volymer i bostäder där arbetskostnaden per-enhet måste vara låg. Avvägningen är begränsat utrymme för skarvbrickor: om du behöver integrera en PLC-delare eller hantera fler än 24 kärnor, blir en väggmonteringslåda snabbt fullsatt.
Rack-monterade FTB:ergå in i vanliga 19-tumsrack i datacenter, centralkontor och telekomskydd. De glider ut för skarvning, erbjuder högre portdensitet (24, 48, upp till 96 fibrer) och stöder både korskopplings- och sammankopplingsarkitekturer. Merkostnaden per enhet är motiverad i miljöer där kabelhanteringsdisciplin och framtida skalbarhet överväger priset på kapslingen.

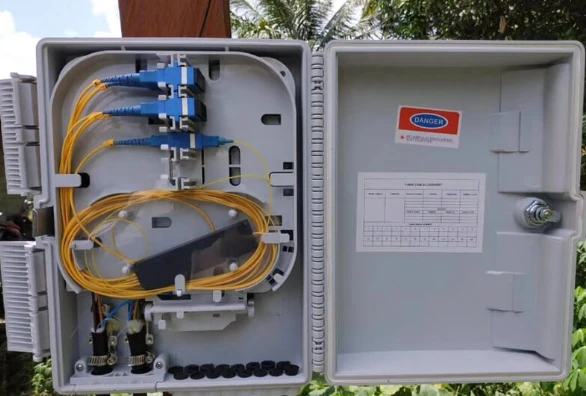

Utomhus FTBär byggda för montering på stolp- eller yttervägg-. Tätade packningar, UV-beständiga skal, korrosions-beständig hårdvara och driftstemperaturtolerans från ungefär −40 grader till +75 grader. IP-klassificeringen är den enskilt viktigaste specifikationen här - och en av de mest missbedömda. En IP54-klassad box fungerar i en skyddad korridor. En stolpe bredvid en kustväg behöver IP68. Att specificera med etikett ("utomhusklassad") istället för efter faktiska platsförhållanden är hur lådor misslyckas i fältet.
Desktop FTBsär lätta, bärbara enheter för testmiljöer, tillfälliga skarvningsstationer eller små platser där permanent montering är opraktisk. De offrar miljöskydd för bekvämlighets skull.
Snabbvalsreferens
| Implementeringsscenario | Rekommenderad typ | Gemensam hamnräkning | Adapter | Nyckelkrav |
|---|---|---|---|---|
| Inomhus FTTH (single home) | Väggfäste- | 4 / 8 | SC/APC | Kompakt storlek, skarvbricka för 1–2 kablar |
| Lägenhet / MDU stigare | Vägg-monterad eller utomhus | 8 / 12 / 24 | SC/APC | Splitterkompatibilitet, antal kabelingång |
| Datacenter/centralkontor | Rack-montering | 24 / 48 / 96 | LC | Portdensitet, dra ut-åtkomst till fack |
| Utomhus distributionsplats | Utomhus förseglad låda | 8 / 12 / 24 | SC/APC | IP65+-klassning, UV- och fuktbeständighet |
| Tillfällig / testplats | Skrivbord | 4 / 8 / 12 | Varierar | Portabilitet, snabb installation |
En användbar tumregel: fyll lådan till cirka 60–70 % av kapaciteten dag ett. Det återstående utrymmet absorberar framtida tillväxt utan ett fullständigt byte av kapsling.
Några "gör inte"-riktlinjer sparar mer pengar än något urvalsdiagram. Använd inte en väggmonterad- FTB om du redan vet att en PLC-delare måste få plats inuti - brickutrymmet blir i bästa fall marginellt. Anta inte att IP65 täcker alla utomhusplatser; exponerade stolpfästen och kustnära platser behöver IP68. Och använd inte som standard LC-adaptrar bara för att de är mindre om resten av webbplatsen är uppbyggd kring SC/APC - en anslutningsfelmatchning kostar mer att fixa än vad densitetsförstärkningen är värd.
Vanliga val av fiberterminallådans misstag
De flesta FTB-problem orsakas inte av defekt hårdvara. De orsakas av specifikationsfel som gjorts innan lådan någonsin beställdes. Fyra misstag dyker upp upprepade gånger.
Att välja adaptertyp utan att kontrollera befintligt patchkabellager.I projekt där FTB specificeras av ett team och patchsladdarna beställs av ett annat, blir detta fel oftare än det borde. En SC/APC-adapterpanel är värdelös om webbplatsen redan har en låda full med SC/UPC-byglar. De vinklade-polerade och platta-polarna kommer fysiskt att passa ihop, men luftgapet vid gränssnittet skapar en reflektionsspets som försämrar PON uppströms prestanda. Verifiera kontaktens ekosystem innan du låser i adapterpanelen.
Välja utomhusboxar efter marknadsföringsetikett istället för faktisk IP-klassificering."Utomhusklassad" är inte en IP-klass. En låda märkt "utomhus" kan vara IP54, vilket betyder att den står emot vattenstänk men inte ihållande regn eller trycksatt tvätt. Om installationsplatsen utsätts för väder, verifiera det specifika IP-numret mot de förhållanden som boxen faktiskt kommer att möta - och inte de förhållanden som specificeringsbladet antar.
Underskattning av ledig hamnkapacitet.En låda med 12-kärnor är något dyrare än en låda med 8-kärnor. Att byta ut en låda med 8-kärnor med en 12-kärnig låda två år senare – inklusive rullning av lastbilar, omskarvning och stilleståndstid – kostar många gånger mer än prisskillnaden. Spec för tillväxt.

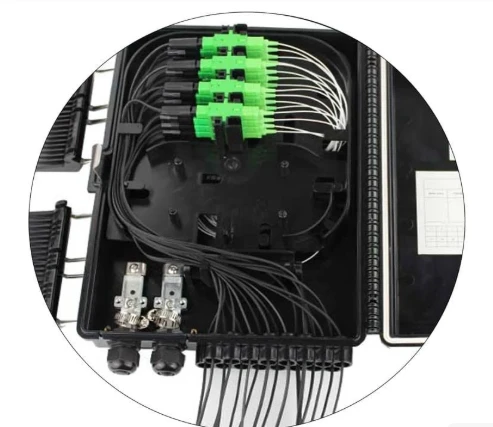

Ignorerar splitterns formfaktorkompatibilitet.Om utbyggnadsplanen kräver att integrera enPLC optisk splitterinuti uttagslådan måste skarvfackets layout och höljesdjup rymma splittermodulen -, vanligtvis ett mini-rör eller ABS-kassettform. Inte alla FTB är designade för detta. Kontrollera de inre måtten och brickkonfigurationen innan du antar att en splitter passar.
Integrering av PLC-delare inuti fiberterminallådor
Fler FTTH-operatörer kombinerar nu uppdelningsfunktionen och termineringsfunktionen i samma kapsling. Istället för att köra fiber från ett separat klyvskåp till en nedströms anslutningslåda, sitter splittern direkt på FTB-skarvbrickan. Matarkabelfibern ansluts till splitteringången; varje splitterutgång är fusionsskarvad till en pigtail som slutar på adapterpanelen. Prenumeranter ansluter via droppkablar som är anslutna till dessa-frontpaneladaptrar.
Detta fungerar eftersom PLC-delare är våglängds-oberoende över driftsbandet 1260–1650 nm. En enda integrerad FTB kan hantera GPON nedströms vid 1490 nm, uppströms vid 1310 nm och RF-videoöverlagring vid 1550 nm samtidigt. Ingen ytterligare filtreringsmaskinvara behövs.
Färre kapslingar betyder färre skarvpunkter, kortare fibervägar och enklare dokumentation - mindre installationsarbete, mindre löpande underhåll. Begränsningen är storleken på höljet: ett väggfäste-fiberoptisk anslutningslådamed en 1×8 splitter ger begränsat utrymme för extra fiberlagring, så installationen måste vara ren. På projekt där portantal, adapterformat och splitterintegration alla måste bekräftas samtidigt, spelar boxlayouten större roll än rubrikkapaciteten på databladet. För detaljerad mekanik om hur signaler går genom dessa höljen, den här tekniska genomgångenhur en fiberoptisk kopplingsdosa fungerartäcker den interna signalvägen.
Installations- och underhållspraxis som faktiskt betyder något
Två installationssteg orsakar flest fältproblem, och båda kan undvikas.
Den första är förorenad skarvning. En smutsig fiberände introducerar 0,3–0,5 dB överskottsförlust per skarv - tillräckligt för att trycka en marginell PON-länk under mottagarens känslighetströskel. Rengör varje fiberände med luddfria-servetter och IPA innan du klyver. Inspektera med ett fibermikroskop efter klyvning. Om det finns någon synlig förorening, rengör och-klyv igen. Tiden som spenderas på det här steget är trivial jämfört med den tid som ägnas åt att felsöka en skarv med hög{10}}förlust efter att lådan är förseglad.
Det andra är vridmomentet för kabelgenomföringen. Över-dragning krossar kabelmanteln och belastar fibrerna inuti. Under-åtdragning gör att fukt tränger in under månader. Följ tillverkarens angivna vridmomentvärden. Detta är inte ett steg där "handtight plus a bit" är ett acceptabelt substitut för en momentnyckel.
För löpande underhåll är fiberanslutningsboxar passiva och kräver minimal uppmärksamhet - men inte noll. Ett praktiskt schema: visuell inspektion och kontaktände-ansiktsrengöring var 12–18:e månad för inomhusinstallationer, var sjätte månad för utomhus- eller tuffa-miljöer. Kontrollera kabelgenomföringens tätningar för sprickor eller kompressionssats. Om du upprätthåller OTDR-baslinjeposter för varje box kommer jämförelsespåren att fånga gradvis splitsförsämring långt innan det orsakar ett abonnentavbrott.
Vanliga frågor
F: Behöver jag SC/APC- eller SC/UPC-adaptrar i en FTTH-fiberterminallåda?
S: SC/APC i nästan alla fall. PON-arkitekturer är känsliga för bakreflexer och SC/APC:s vinklade hylsa ger returförluster under −60 dB jämfört med SC/UPC:s −50 dB. Det enda vanliga undantaget är punkt-till-punkt aktiva Ethernet-distributioner där reflektionsbudgeten är mer förlåtande.
F: Vad är skillnaden mellan en fiberterminallåda och en fiberskarvförslutning?
S: En fiberanslutningsbox terminerar fibrer och presenterar anslutningsanslutna adapterportar för åtkomst av patchkabel. En skarvförslutning skyddar skarvar i mitten- mellan två kabelsegment men ger inte åtkomst till kontakten. Om du behöver koppla in patch-kablar eller släppa kablar på platsen behöver du en uttagslåda. Om du bara ska sammanfoga två kabeldragningar i en nedgrävd plats eller i luften är en skarvförslutning den rätta produkten.
F: Hur väljer jag mellan 8-Core, 12-Core och 24-Core FTB?
S: Räkna de fibrer du behöver för att avsluta idag och lägg sedan till 30–50 % för framtida tillväxt. En enskild-familjs FTTH-minskning kräver vanligtvis en låda med 4- eller 8-kärnor. En MDU-riser som betjänar 6–8 enheter behöver 12 eller 24 kärnor. Om en PLC-splitter kommer att installeras inuti lådan, bestämmer splitterns utgångsräkning minimiportkravet - en 1×8-splitter behöver minst 8 utgångsportar plus eventuella pass-through-fibrer.
F: Är IP65 tillräcklig för alla installationer av fiberterminalbox utomhus?
S: IP65 hanterar de flesta skyddade utomhusplatser - under takfot, inuti gatuskåp eller på byggnadsväggar med visst skydd över tak. För helt exponerade stolpfästen, kustinstallationer eller områden med kraftigt damm eller industripartiklar är IP68 med gummi-tätade packningar det säkrare valet. Kostnadsskillnaden är liten i förhållande till kostnaden för ett fältbyte.
F: Kan en uttagslåda stödja både fiberskarvning och PLC splittermontering?
S: Ja, många modeller är designade för detta. Skarvbrickan måste ha ett dedikerat område eller monteringsfäste för ett mini-rör eller ABS-kassettdelare. Verifiera de inre måtten innan du beställer - alla FTB-kapslingar har inte tillräckligt djup för att rymma en splittermodul tillsammans med vanliga skarvhållare och fiberlagringsöglor.
