LC-fiberanslutningslösningar med hög-densitet: Uniboot vs. Tryck-Dra

Rackfastigheter är dyrt och bandbreddskraven fortsätter att klättra. Det är verkligheten. Frågan är inte om du behöver tätare fiberinfrastruktur-det är hur du ska bygga den utan att skapa en underhållsmardröm.

Två LC-fiberanslutningsdesigner har dykt upp som väg-till lösningar: uniboot-kablar och push-pull-flikkontakter. De löser olika problem. Att välja fel kostar dig tid, pengar eller både och.

Uniboot-metoden

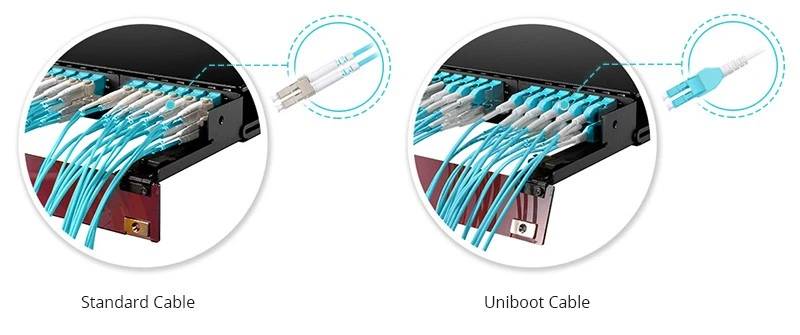

Standard LC duplex patchkabel har två separata 3,0 mm jackor som löper sida vid sida, var och en bär en fiber. Nu bild 48 av de som är inklämda i ett 1U hölje. Baksidan av ditt ställ ser ut som spagetti, luftflödet är täppt och lycka till med att spåra vad som helst.

Uniboot vänder på det skriptet. Båda fibrerna löper inuti en enda 2,0 mm mantel, som slutar i ett enhetligt kontakthus. Du ser på ungefär halva kabelvolymen-ibland bättre.

Det är här det blir praktiskt. Vårt ingenjörsteam körde densitetstester över flera kapslingstyper förra kvartalet. Resultaten var ganska konsekventa:

Testning utförd med OM4-kablar vid 25 graders omgivning. CFM mätt vid bakre utblås med standardiserad fläktkonfiguration.

Kapacitetssiffrorna ser likadana ut på papper, men alla som har arbetat med en fulladdad HD-panel vet skillnaden. Med standard duplex kämpar du mot kablarna för att få de sista 20 % av portarna fyllda. Uniboot bara... passar.

Polaritetsväxling

I verkliga-implementeringar förblir polaritetsfel ofta oupptäckta fram till slutskedet av ett projekt. Även för en helt märkt och testad 200-fiber Pod, resulterar en sista-förskjutning från A-B till AA-polaritet i katastrofala omarbetningar eller byte av kablar i grossistledet när man använder traditionella patch-kablar.

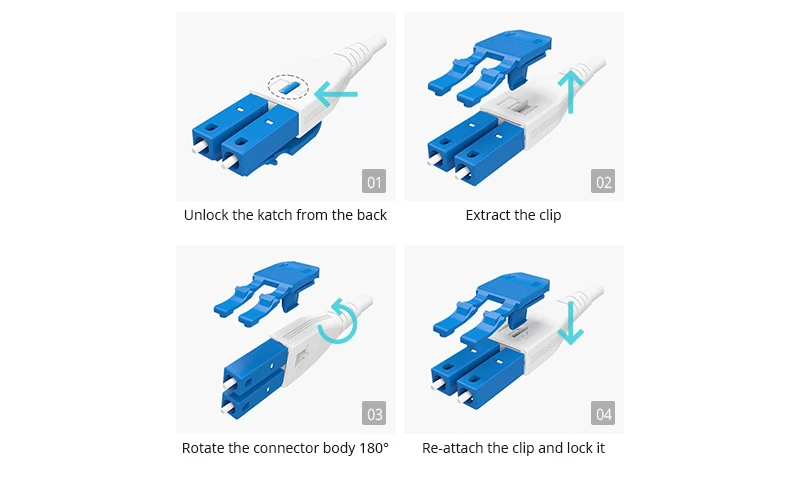

Med traditionella duplexkablar terminerar du antingen om- eller beställer nya kablar. Med omkopplingsbara uniboot-kontakter skjuter du upp höljet, roterar fiberpositionerna och du är klar. Inga verktyg. Ingen skarvning. Tar cirka 20 sekunder när du har gjort det några gånger.

Mekanismen varierar beroende på tillverkare, men de flesta konstruktioner fungerar enligt samma princip-de två LC-beslag kan flyttas inuti huset för att byta Tx- och Rx-inriktning. Vissa använder en vändmekanism; andra kräver att du skjuter ut hylsorna och sätter tillbaka dem omvänt.

Tryck-Pull Tab Connectors

Annat problem, annan lösning.

Standard LC-kontakter använder en sidospärr-som du klämmer på för att frigöra. Fungerar bra när du har fingeravstånd. Fungerar inte när kontakter är staplade 2 mm isär i en 96-portars panel och den du behöver är i mitten av rad tre.

Tryck-dragflikarna flytta frigöringsmekanismen. Istället för att sträcka dig efter en sidospärr tar du tag i en förlängd flik och drar rakt bakåt. En hand. En rörelse. De intilliggande portarna stannar kvar.

Det här betyder mer än du tror. Vi tidsinställda tekniker som gjorde rutinmässiga patchrörelser på identiska 48-portpaneler-en laddad med standard LC, en med push-pull. Genomsnittlig tid för att koppla från och återansluta en enda mittpanelport:

n=50 försök per anslutningstyp, blandade erfarenhetsnivåer bland tekniker

Den där 5-sekunders skillnaden låter inte så mycket förrän du gör en 200-ports migrering under ett underhållsfönster. Och dessa oavsiktliga frånkopplingar? Var och en är en potentiell servicepåverkan plus ytterligare felsökningstid.

När man ska kombinera båda: Uniboot med Push-Pull

Vissa tillverkare erbjuder uniboot-kablar med integrerade tryck-flikar. Du får fördelarna med kabeltäthet plus tillgänglighetsfördelarna. Det är premiumalternativet-vanligtvis 30-50 % dyrare än standard uniboot, men för hyperskaliga implementeringar där arbetskostnaden dvärgar materialkostnaderna, brukar matematiken fungera.

Baserat på vår implementeringserfarenhet är här de kundprofiler som drar mest nytta av kombinationen uniboot + push-pull:

Användare av ultra-hög-densitet (UHD) patchpanel

När du packar 96 eller till och med 144 LC-portar i ett 1U-fotavtryck blir standardkontaktspärrarna fysiskt oåtkomliga. Vid dessa tätheter är tryck-dragflikar inte bra-att-ha-de är det absoluta minimum för praktisk användning. Dina fingrar kan bokstavligen inte komma åt en sidospärr när kontakter är staplade så hårt.

AI Compute Clusters och HPC-miljöer

Arbetsbelastningar för AI-träning är-känsliga för latens och kablage-intensiva, och involverar ofta massiva 400G/800G breakout-distributioner. För ryggrads-bladsarkitekturer som stöder GPU-kluster rekommenderar vi denna kombination genom hela kärnskiktet. Dessa miljöer ser konstant länkjustering och snabb kapacitetsökning-du behöver anslutningar som inte saktar ner ditt operationsteam.

Anpassade lösningar för AI/HPC-distributioner

GPU-klusterkablar har unika krav: högt antal portar, begränsningar för snäva böjradie och problem med termisk hantering. Vi tillhandahåller anpassade-kabelsatser med längd som är utformade specifikt för din racklayout-inklusive matchade-längdpaket för växling-till-GPU-anslutningar som minimerar kabelslack och maximerar luftflödet. För-märkt och färg-kodad efter funktion (lagringstyg, GPU-sammankoppling, hanteringsnätverk) för att påskynda distributionen.

Colocation Providers och Remote Hands Operations

Om din affärsmodell är beroende av MAC med hög-volym (flyttningar, tillägg, ändringar) som utförs av fjärrhandstekniker, påverkar valet av anslutning direkt felfrekvensen. En-polaritetsväxling på uniboot-kontakter kan minska felkonfigurationer i fältet med 80 % eller mer. Det är färre felmeddelanden orsakade av omvänd polaritet och mindre tid som slösas bort på grundläggande felsökning.

Ombyggnad av äldre anläggningar med termiska begränsningar

I äldre datacenter där kabelrännor redan har kapacitet och luftflödesvägar äventyras, frigörs omedelbart ungefär 50 % av utrymmet i din kabelbana om du byter till uniboot. Det förbättrade luftflödet genom baksidan av skåpen kan på ett meningsfullt sätt minska kylningskostnaderna-vi har sett fall där denna enstaka förändring sänkte varma-gångtemperaturen med flera grader.

Matchande lösningar till ditt faktiska problem

Inte varje distribution behöver den snyggaste kontakten. Så här ramar vi vanligtvis in samtalet med kunder:

Din huvudsakliga huvudvärk är trängsel i kabelbanor

Uniboot är ditt svar. Minskningen av ca 50 % i kabeldiameter innebär att dina kabelrännor och vertikala chefer faktiskt har utrymme att andas. Bonus: minskad kabelvikt belastar kontakterna mindre över tiden.

Typisk passform:ToR-switchar, hög-serverrader, var som helst där du kör 50+ patchkablar genom samma väg.

Din främsta huvudvärk är paneltillgänglighet

Tryck-flikar löser detta. Om dina tekniker regelbundet arbetar i fulla-paneler och du ser säkerhetsavbrott eller hör klagomål om åtkomst, är det här åtgärden.

Typisk passform:Core/aggregation patch-paneler, träffa-me-rum, vilken panel som helst som förblir 80 %+ befolkad och ser regelbunden MAC-aktivitet.

Din huvudsakliga huvudvärk är polaritetshantering

Omkopplingsbara uniboot-kontakter eliminerar behovet av att lagra flera kabelpolariteter och förhindrar fältavslutningsfel. Om du någonsin har varit tvungen att över en natt uttrycka en låda med A-A-kablar för att någon beställt A-B, vet du värdet här.

Typisk passform:Nya distributioner med osäkra eller föränderliga polaritetskrav, organisationer som standardiserar på en enda kabel-SKU för enkel inventering.

Enkelt-SKU-inventeringsprogram

Trött på att hantera flera kabelpolariteter och längder? Vi kan hjälpa dig att standardisera på omkopplingsbara uniboot-kontakter med ett urval av längd (vanligtvis 1m, 2m, 3m, 5m) som täcker 95 %+ av användningsfallen. Minska lagerkomplexiteten, eliminera beställningsfel och förenkla utbildningen för ditt opsteam.

Du bygger för 400G/800G och mer

LC-fiberanslutningen försvinner inte inom kort-400G-FR4- och 400G-LR4-sändtagare använder LC-duplexgränssnitt, och de är ryggraden i de flesta 400G-distributioner för företag. Men densitetskrav vid dessa hastigheter gör kabelhantering kritisk.

För 400G breakout-applikationer-där en enda QSFP-DD-port fläktar ut till 4x100G serveranslutningar-uniboot-kablar med push-pull-flikar ger dig den renaste installationen. Den minskade kabelmassan lämnar utrymme för det ökade luftflödet som transceivrar med högre-watt kräver.

400G/800G anpassade breakout-lösningar

Hög-avbrottskablar är där anpassning ger mest värde. Vi tillverkar:

MTP-till-LC breakout-selar med anpassade benlängder anpassade till din specifika rackgeometri

Direkt-kopplar (DAC) och aktiv optisk kabel (AOC)-enheter i icke-standardlängder

Hybridkablar som kombinerar olika kontakttyper (MTP-8 till LC, MTP-12 till LC, etc.) för utrustning av blandad generation

Anslutningsalternativ för låg-förlust (mindre än eller lika med 0,15dB IL) för appar med utökad-räckvidd eller multi-hopp

Varje montering testas till 100 % enligt dina specifikationer innan leverans-förlust, returförlust och polaritetsverifiering ingår.

Verkliga-applikationsscenarier

Olika miljöer betonar olika aspekter av anslutningsprestanda. Här är vad vi har sett fungera i olika distributionstyper:

Hyperscale datacenter

Dessa anläggningar optimerar för driftshastighet. När du distribuerar tusentals anslutningar per vecka, dominerar arbetskomponenten den totala kostnaden. Uniboot med push-pull-flikar blir alltmer standard för nybyggen-förskottspremien betalas tillbaka snabbt genom snabbare implementering och minskade felfrekvenser.

Typisk spec:OS2 enkel-läge, 2,0 mm uniboot med push-pull, växlingsbar polaritet, för-testad och märkt. Längder standardiserade till 1m, 2m, 3m och 5m för att minimera lagerkomplexiteten samtidigt som de täcker de flesta rack-till{11}}scenarier.

Hyperscale Custom Program

För installationer av 10,000+ kablar erbjuder vi:

Utrustning med ställ eller kapsel: För-sorterade kabelbuntar förpackade exakt efter behov för varje installationszon

Anpassad märkning: Din nomenklatur, ditt färgschema, tryckt på fabriken

Etappvis leverans: Skicka enligt ditt schema, inte vårt-veckovisa nedgångar i linje med dina implementeringsfaser

Dedikerad lagerbuffert: Säkerhetslager som finns på vår anläggning, tillgängligt för frakt samma-vecka

Volymprissättning gäller. Kontakta oss för programinformation.

Företagsdatacenter

Blandad infrastruktur och längre uppdateringscykler gör att du ofta arbetar med befintliga anslutningsstandarder. Det praktiska tillvägagångssättet är vanligtvis stegvis: uniboot eller push-pull in hög-densitetsskåp, standardduplex i områden med lägre-densitet där premien inte är motiverad.

Om du efterinstallerar en befintlig anläggning, fokusera uniboot-implementeringen på dina högsta-överbelastningsvägar först. Den omedelbara lättnaden motiverar ofta att utvidga tillvägagångssättet.

Enterprise Starter Kit

Inte redo att engagera sig för en full-högdensitetsmigrering? Vi erbjuder utvärderingssatser som innehåller en blandning av uniboot- och push-kablar i vanliga längder. Testa dem i din miljö, få händer-till feedback från ditt team och skala sedan upp med självförtroende.

Telecoms centralkontor och Colo Meet-Me Rooms

Tillförlitlighet och standardisering driver beslut här. Många operatörer har godkända leverantörslistor med specifika anslutningsspecifikationer. Push-pull-flikar är särskilt värdefulla i optiska distributionsramar där tekniker behöver komma åt enskilda anslutningar utan att påverka intilliggande strömförande kretsar.

Colo-miljöernas multi-karaktär skapar också ansvarskrav-rena anslutningsöverlämningar mellan leverantörer är viktiga, och push-pull-designer minskar risken för oavsiktlig störning under kors-anslutningsarbete.

Transportör-Anpassad tillverkning

Vi stöder anpassade specifikationer som krävs av stora transportörer och colo-operatörer:

Överensstämmelse med specifika trösklar för insättningsförlust och returförlust

Anpassade jackafärger för identifiering av hyresgästen

Utökad hållbarhetstestning (1000+ parningscykler)

Full spårbarhetsdokumentation per kabel

RoHS-, REACH- och regionala efterlevnadscertifieringar

Redan på en godkänd leverantörslista? Låt oss veta dina krav-vi matchar dem exakt.

Specifikationer som faktiskt betyder något

När du utvärderar alternativen för LC-fiberanslutningar, är det här vad du ska leta efter utöver marknadsföringen:

Insättningsförlust

Branschstandard för slumpmässig parning är Mindre än eller lika med 0,30dB. Premiumkontakter träffar Mindre än eller lika med 0,15dB mot en huvudreferens. Den snävare specifikationen är viktigare eftersom länkbudgetar blir tunnare vid högre datahastigheter.

För att sätta 0,30 dB i perspektiv: det motsvarar ungefär att lägga till 120 meter standard enkel-fiber till din länk. Inte katastrofalt för en enda anslutning, men det läggs ihop när du kopplar ihop flera patchpunkter.

Anpassade förlustspecifikationer

För applikationer som kräver snävare toleranser-lång-länkar, DWDM-system eller multi-hop-arkitekturer- erbjuder vi kablar tillverkade och testade till mindre än eller lika med 0,15 dB eller till och med mindre än eller lika med 0,10 dB insättningsförlust. Varje kabel levereras med en individuell testrapport som visar faktiska uppmätta värden, inte bara "godkänd/underkänd" mot en generisk tröskel.

Avkastningsförlust

Större än eller lika med 50dB för UPC-polering, Större än eller lika med 60dB för APC. Lägre returförlust (högre dB-tal) innebär mindre signalreflektion tillbaka mot källan-kritiskt för analog video, DWDM och vissa digitala höghastighetsapplikationer-.

Mekanisk hållbarhet

Leta efter 500+ parningscykelbetyg. I hög-MAC-miljöer ser anslutningar mycket action. Billiga kontakter börjar försämras runt 200-300 cykler; kvalitetsanslutningar bibehåller specifikationer till 1000+.

Förlängda hållbarhetsalternativ

För miljöer med exceptionellt hög MAC-aktivitet (handelsgolv, sändningsanläggningar, testlabb) erbjuder vi kontakter klassade för 1500+ parningscykler med verifierad prestandabehållning. Fråga om vårt anslutningsprogram för utökad-livslängd.

Ett snabbt ord om underhåll

Hög-densitet innebär fler kontakter på mindre utrymme, vilket innebär fler möjligheter till kontaminering. En enda dammpartikel på en ändyta av en hylsa kan öka insättningsförlusten med 1 dB eller mer-vilket motsvarar att lägga till 400 meter fiber till din länk.

Lösningen är enkel men inte-förhandlingsbar: inspektera och rengör varje koppling innan du kopplar ihop dem. En-rengörare fungerar för snabbt underhåll; för envis kontaminering, IPA-fuktade luddfria-servetter följt av torra torkservetter. Inspektera alltid efter rengöring för att verifiera.

Om ditt lag inte redan gör detta religiöst, börja. Det förhindrar fler problembiljetter än någon annan enskild träning.

När lönar sig premien?

Låt oss prata siffror. Prisspridningen mellan kontakttyper är reell men ofta mindre än vad folk antar:

Prissättning ungefärlig; varierar kraftigt beroende på volym, fibertyp och leverantör.

Jämförelsen- beror mycket på din arbetsfrekvens och din implementeringsskala. För en distribution med 1 000 kablar där uniboot sparar 2 minuter per kabel under installationen, ser du på ungefär 33 timmars arbetsbesparingar. Till $75/timme fullastad teknikerkostnad är det $2 500 - ofta tillräckligt för att täcka kontaktpremien med marginal över.

Där matematiken blir övertygande är i det löpande underhållet. Om din anläggning ser 50 patchrörelser per månad och tryck-flikar sparar 5 sekunder per drag samtidigt som de förhindrar en oavsiktlig frånkoppling per månad, summeras det ackumulerade värdet under en 5-årig infrastrukturlivscykel.

TCO-fallstudie: Finansiellt datacenter i medelstora-storlekar

Vi har nyligen slutfört en fullständig analys av totala ägandekostnader för en klient för finansiella tjänster som migrerar sin privata molninfrastruktur. Så här såg de verkliga siffrorna ut:

Implementeringsprofil:

Anläggningsstorlek: ~120 skåp

Omfattning: Core switching layer till distribution, 5 000 LC-LC patch-kablar

Jämförelse: Standard duplex LC vs. uniboot med push-pull-flikar

Kostnadsjämförelse:

Arbetskraft beräknat till 75 USD/timme fulladdat. Incidentåterställning inkluderar teknikertid plus uppskattad affärseffekt.

Förskottsmaterialpremien kompenserades i huvudsak av besparingar på installationsarbetskraft under år ett. År tre var kunden före-och den fem-åriga TCO visade nästan $24 000 i besparingar på en relativt blygsam implementering. För större anläggningar eller de med högre MAC-volymer komprimeras ROI-tidslinjen avsevärt.

Anpassad TCO-analys

Vill du se siffrorna för din specifika miljö? Vi erbjuder gratis TCO-modellering för kvalificerade möjligheter. Ange din anläggningsprofil-antalet skåp, MAC-volym, arbetskostnader, nuvarande kontakttyper-så skapar vi en anpassad jämförelse som visar beräknade kostnader och återbetalningstidslinje.

Ringa samtalet

Här är beslutsträdet vi går igenom kunderna:

Det vanligaste misstaget vi ser? Över-specificera i områden med låg-densitet medan-under ange var det faktiskt spelar roll. En anläggning som placerar premiumkontakter överallt är slöseri med pengar. En anläggning som snålar med kontakter i sina 96-portars aggregationspaneler skapar framtida huvudvärk. Matcha lösningen till den specifika begränsningen i varje zon i din infrastruktur.

För organisationer som standardiserar anslutningsspecifikationer över flera anläggningar drar den fiberoptiska kopplingsprocessen fördel av praktisk utvärdering- med faktiska panelkonfigurationer. Provsatser låter ditt team känna skillnaden innan de bestämmer sig för en stor beställning.

Designkonsulttjänst

Planerar du en nybyggnad eller större uppgradering? Vårt tekniska team kan granska din nätverkstopologi och rekommendera en anslutningsstrategi optimerad för dina specifika krav:

Utveckling av materiallista: Kompletta kabelscheman med längder, kvantiteter och specifikationer

Optimering av anpassad längd: Minimera slöseri och förbättra estetiken med rätt-kablar

Fasad implementeringsplanering: Prioritera hög-påverkanszoner, skjut upp uppgraderingar med lägre-värde

Specifikationsskrivning: Hjälp ditt inköpsteam att utfärda tydliga, korrekta anbudsförfrågningar

Denna tjänst är gratis för projekt över minimivolymtrösklar.

Vad är nästa

LC-fiberkontakten har varit datacenters arbetshäst i två decennier, och den kommer inte att gå någonstans snart. Men sättet vi distribuerar LC på utvecklas-tätare paneler, trångare utrymmen, högre datahastigheter. Uniboot- och push-pull-designer är direkta svar på dessa verkligheter.

Om du planerar en infrastruktur som behöver skalas från 100G idag till 400G eller 800G imorgon, kommer de anslutningsbeslut du fattar nu antingen att stödja den tillväxten eller begränsa den. Att få detta rätt i förväg är billigare än att eftermontera senare.

Frågor om specifika konfigurationer eller behöver hjälp med att specificera en distribution? Vårt tekniska team har sett de flesta kantfallen och kan peka dig mot vad som fungerar i liknande miljöer.

Referenser

Branschförbundet för telekommunikation. TIA-568.3-D: Optisk fiberkablar och komponenter standard.

IEC 61754-20:2012 - Fiberoptiska sammankopplingsenheter och passiva komponenter – Fiberoptiska kontaktdonsgränssnitt – Typ LC-kontaktfamilj.

Corning optisk kommunikation. "800G: Vad datacenteroperatörer behöver veta." Teknisk översikt, 2024.

IEEE 802.3cu-2021 - standard för Ethernet-tillägg: fysiska lager och hanteringsparametrar för 100 Gb/s och 400 Gb/s drift över enkel-fiber.
