Vi får den här frågan mycket:"Ska vi hålla oss till LC-kontakter eller byta till MTP/MPO för vår datacenterexpansion?"Och ärligt talat är svaret nästan aldrig ett enkelt-eller--andra val.

Här är saken-den största delen av förvirringen kommer från ofullständig information. Du kanske läser att MTP/MPO erbjuder "12x densiteten" och tänker, bra, låt oss gå all-in på det. Men sedan inser du att dina befintliga switchar använder LC-gränssnitt, dina tekniker är utbildade i LC-terminering och plötsligt tittar du på en hybriduppställning som ingen varnade dig för.

Eller så kanske du har räknat på komponentkostnader och LC-kablar ser billigare ut per fiber. Sann. Men räknade du med 6 timmars installationsarbete för varje 48 LC-anslutning mot 20 minuter för motsvarande MTP-trunk? Det är där den verkliga kostnadsbilden blir intressant.

Den här guiden går igenom de faktiska beslutspunkterna-inte det teoretiska "här är vad varje koppling är" som du kan hitta på Wikipedia. Vi antar att du redan kan grunderna. Vad du förmodligen behöver är klarhetnär varje teknik är ekonomiskt vettig, där de dolda kostnaderna dyker upp och hur man undviker de misstag vi har sett andra lag göra.

Kostnadsekvationen ingen talar om

Låt oss börja med siffrorna, för det är här de flesta planeringssamtal antingen fastnar eller går åt sidan.

Komponentprissättning berättar en missvisande historia. Ja, en för-terminerad 12-fiber MTP-trunkkabel kostar mer än sex duplex LC-patch-kablar som täcker samma fiberantal. Ibland 2-3 gånger mer. Om du stannar där ser LC ut som den självklara vinnaren.

Men komponentkostnaden är vanligtvis bara 15-25 % av den totala kabelprojektkostnaden. Resten? Arbetskraft, rackutrymme, kabelhanteringsinfrastruktur och löpande underhåll. Det är där jämförelsen vänder.

En sida-vid-sida för en distribution av 1 000 fibrer:(Dessa siffror är baserade på typiska amerikanska marknadspriser och installationstider som vi har spårat över flera projekt. Dina siffror kan variera, men förhållandena tenderar att hålla.)

Datakällor: Arbetstaxor baserade på BICSI-installatörsundersökningar 2023-2024; rack utrymme kostnader från Uptime Institute samlokalisering benchmarks; komponentprissättning från aggregerade distributörsofferter.

Takeaway är inte "MTP/MPO vinner alltid." Det är detkorsningspunkten sker runt 400-500 fibrer. Därunder kan LC:s lägre komponentkostnad kompensera för arbetsskillnaden. Utöver det förenas MTP/MPO:s installationseffektivitet och densitetsfördelar snabbt.

Vår uppfattning:Vi har sett team bli brända av att fokusera för snävt på initiala citat. En kund sparade 15 000 USD på komponenter genom att gå all-LC, spenderade sedan 40 000 USD mer på installationen och fick slut på rackutrymme sex månader senare. Det "billigare" alternativet kostade dem ett extra skåp och en helg med nödåterställning. Planera för var du ska vara om 3 år, inte bara var du är idag.

Hur "High Density" faktiskt ser ut

Siffror som "12x densitetsförbättring" kastas runt mycket. Här är vad det betyder i praktiken.

Ta en standard 1U patchpanel. Med LC duplexadaptrar får du plats med 48 portar vilket ger dig 96 fiberanslutningar. Ganska tät med traditionella mått mätt. Byt nu ut dessa LC-adaptrar mot MTP-24-gränssnitt. Samma 1U-utrymme, men nu hanterar varje port 24 fibrer istället för 2. Det är 1 152 fiberanslutningar i samma rackenhet.

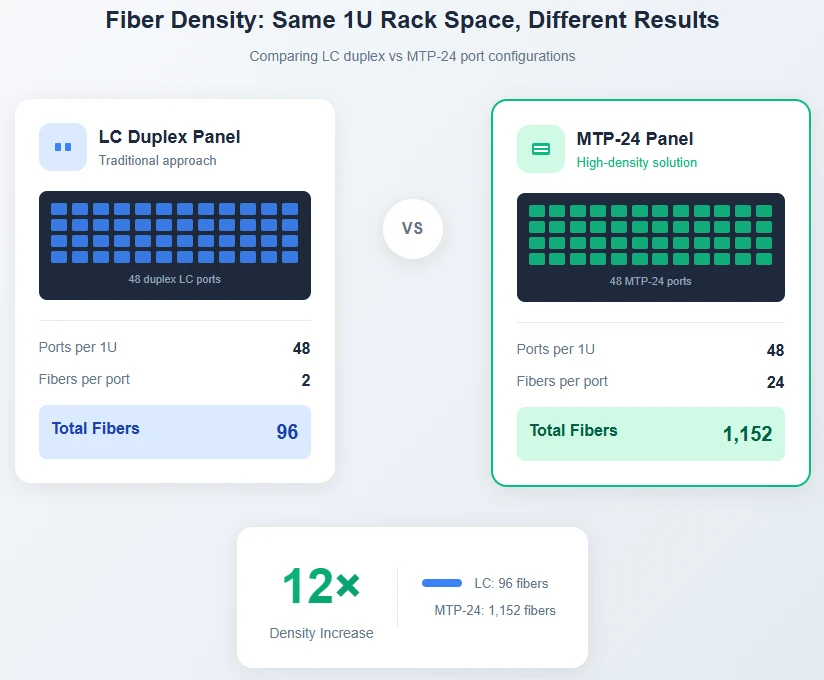

Figur 1: Samma 1U rackutrymme ger dramatiskt annorlunda fiberkapacitet. MTP-24-konfigurationen uppnår 12× anslutningstätheten för LC-duplex.

Detta är viktigast i miljöer där rackutrymmet är begränsat eller dyrt. Samlokaliseringsanläggningar som tar 800 USD-1 500 per ställenhet och månad gör tätheten till en direkt kostnadshävstång. Företagsdatacenter med fasta fotavtryck möter samma tryck från olika vinklar - varje rackenhet som förbrukas av kablage är en som du inte kan använda för beräkning.

Men täthet medför sina egna utmaningar. När en MTP-24-anslutning misslyckas går 24 fibrer ner samtidigt istället för 2. Felsökning kräver olika verktyg och färdigheter. Att rengöra en ändyta med 24 fibrer är mer involverat än att rengöra en enda LC-hylsa. Dessa är inte skäl att undvikafiberkablar med hög-densitet-de är skäl att planera för det ordentligt.

Varför de flesta datacenter använder båda

Här är något som marknadsföringsmaterialet inte betonar: majoriteten av moderna datacenter väljer inte mellan LC och MTP/MPO. De använder en strukturerad kabelarkitektur som utnyttjar varje teknik där det är vettigt.

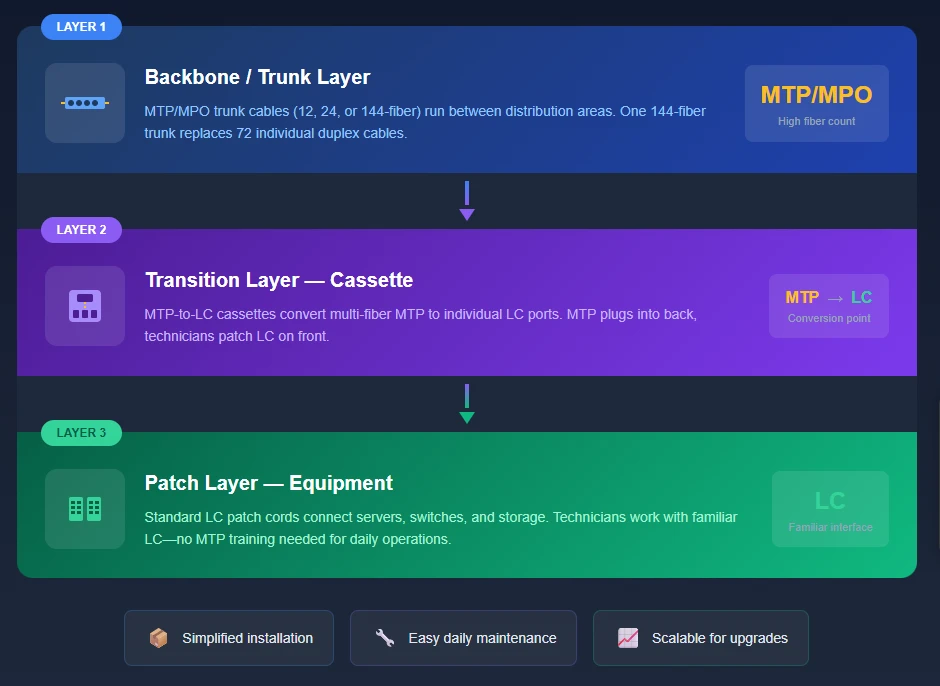

Figur 2: Tre-hybridarkitektur - MTP/MPO-densitet för ryggrad, kassetter för övergång, LC-tillgänglighet för patchning.

Ryggradens lageranvänder MTP/MPO-trunnkablar-vanligtvis 12, 24 eller 144-fiberenheter-som löper mellan huvudfördelningsramar och topp-av-ställplatser. En 144-fiber MTP-trunk ersätter vad som annars skulle vara 72 individuella duplexkablar. Bara besparingarna i kabelvägen är betydande och installationen blir en fråga om att ansluta förterminerade enheter snarare än att dra och avsluta dussintals enskilda kablar.

Övergångslagretdet är där MTP möter LC. Kassettmoduler-små höljen med MTP-portar på baksidan och LC-portar på framsidan-sitter inuti fiberpatchpaneler. MTP-stammen ansluts till baksidan; tekniker arbetar med standard LC-anslutningar på framsidan. Det här är bron som gör hybridmetoden praktisk.

Plåstret lagretär allt LC. Server-NIC, lagrings-HBA och de flesta switchportar använder LC-sändtagare. De människor som gör dagliga-för-rörelser, tillägg och ändringar fungerar med välbekanta LC-patch-kablar. De behöver inte veta eller bry sig om att ryggraden bakom kassetten är MTP/MPO-de ser bara LC-portar.

Vår uppfattning:Kassetten är den obesjungna hjälten i modern fiberinfrastruktur. Den låter dig fånga MTP/MPO:s densitet och installationsfördelar för långa körningar samtidigt som LC:s tillgänglighet för de anslutningar som ändras ofta bevaras. Om du bygger ny infrastruktur, börja din planering från kassetten och utåt-vilket fiberantal behöver du vid varje rack? Det driver dina trunkspecifikationer och dina LC-portkrav.

Polaritet: Misstaget som kostar helger

Om det är ett ämne där vi har sett de mest undvikbara problemen så är det polaritetshantering i MTP/MPO-system.

Med LC-anslutningar är polariteten enkel-du matchar Tx till Rx. Förstör det och du byter de två fibrerna. Tar 30 sekunder. Med 12 eller 24 fibrer i en enda kontakt blir matematiken komplicerad. TIA-568-standarden definierar tre polaritetsmetoder, och att blanda ihop dem leder inte bara till att en länk misslyckas – den kan förvränga flera fiberpar på ett sätt som är verkligt smärtsamt att diagnostisera.

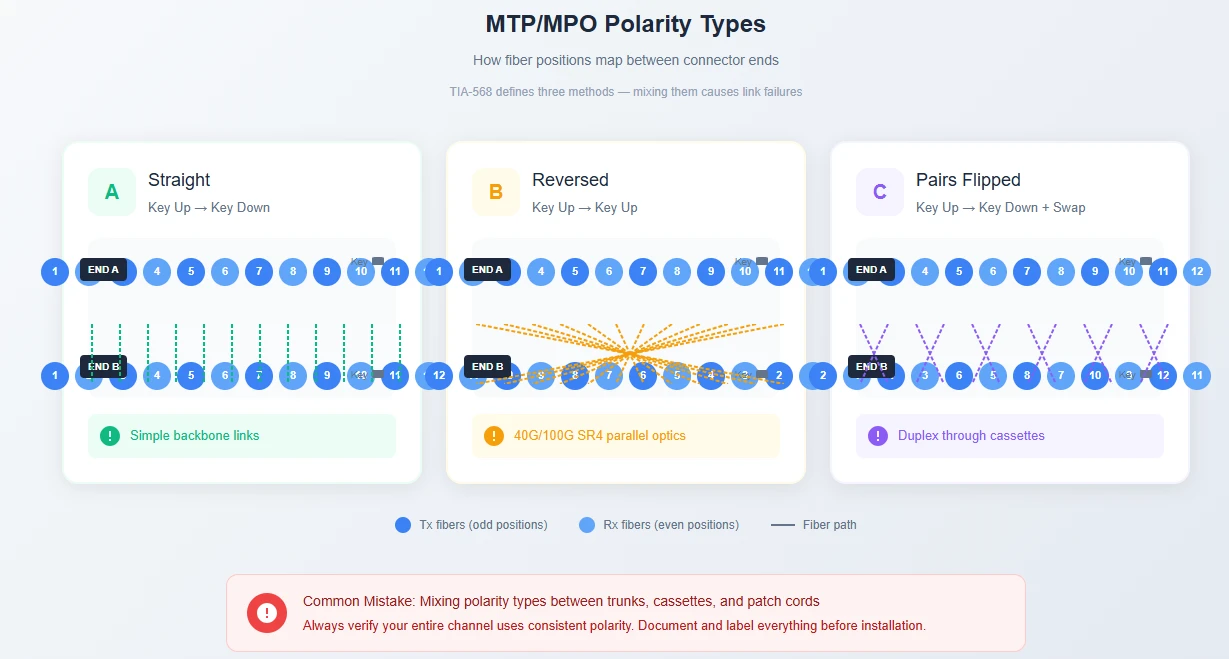

Figur 4: MTP/MPO-polaritetsmetoder - position 1-mappning bestämmer Tx/Rx-inriktning. Typ B (omvänd) är vanligast för parallelloptik.

Korrigeringen är inte komplicerad-den kräver baraplanering innan beställning. Dokumentera ditt polaritetsschema. Se till att alla dina kassetter, trunks och patch-kablar följer samma metod. Märk allt. Och testa med en MPO-kapabel testare innan du går live, inte efter att någon rapporterat ett länkfel.

TIA-568.3-D anger att testledningar ska verifieras vid 0,3 dB eller bättre förlust. Om du ser högre siffror eller inkonsekventa resultat över fiberpositioner är polariteten det första du ska kontrollera. ^[1]

Framtida-Proofing: Vad 400G och 800G betyder för dina kablar

Om du bygger infrastruktur idag som behöver hålla i 5-7 år är färdplanen för 400G och 800G viktig.

Här är banan: 100G parallelloptik (SR4) använder 8 fibrer med MTP-12-kontakter. 400G DR4 använder samma 8-fibermetod. Men 400G SR8- och 800G-distributioner flyttas till 16-fiber MTP-kontakter för högre körfält.

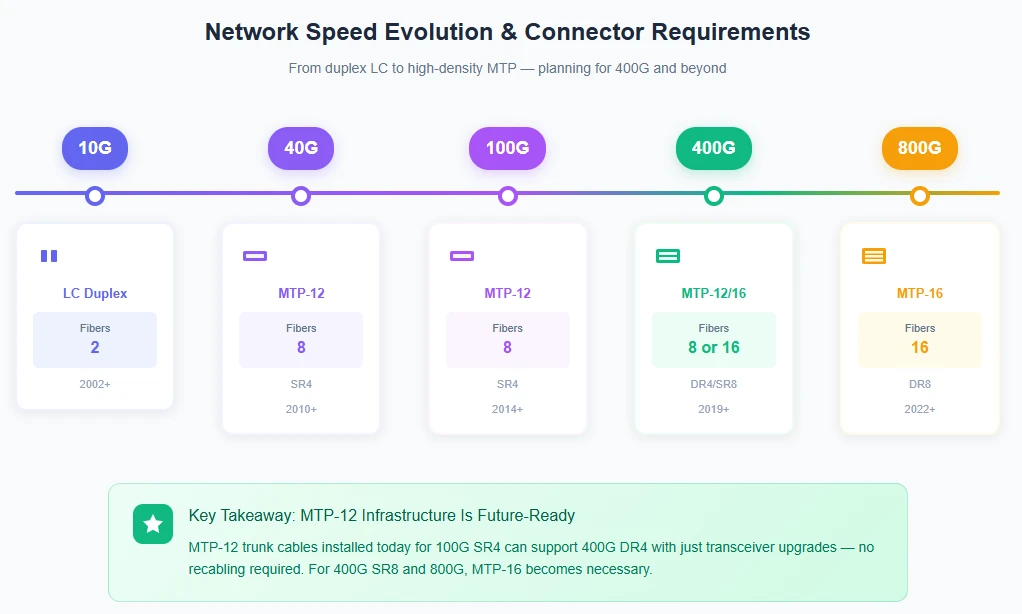

Figur 3: Nätverkshastighetsutveckling och motsvarande anslutningskrav. MTP-12-infrastrukturen stöder uppgraderingar genom 400G DR4; MTP-16 möjliggör 400G SR8 och 800G.

Den praktiska innebörden: MTP/MPO-trunkinfrastruktur som du installerar idag för 100G kan hantera 400G DR4 med bara transceiveruppgraderingar-ingen omkabling behövs. Det är en betydande fördel jämfört med -enbart LC-arkitekturer, som skulle kräva att fiberantal läggs till för att stödja parallelloptik vid dessa hastigheter.

För AI- och ML-kluster är detta redan relevant. GPU-till-GPU-sammankopplingar driver 400G-användningen nu, med 800G nära horisonten. Om din färdplan innehåller någon allvarlig beräkningstäthet,fiberkablar med hög-densitetmed MTP/MPO är inte valfritt-det är bordsinsatser.

Testning: Hoppa inte över den här delen

Att testa MTP/MPO-länkar är inte detsamma som att testa LC-länkar, och skillnaden är inte bara akademisk.

Duburktesta MTP-länkar med breakout-kablar och en standard duplextestare. Anslut breakouten till MTP-änden, testa varje fiberpar individuellt med din OLTS, upprepa för alla positioner. För en 12-fiberkontakt är det 6 testcykler per slut. Multiplicera med varje anslutning i din installation, lägg till installationstid för referenskablar och du tittar på en testprocess som tar 5-10 gånger längre tid än den behöver.

Moderna MPO-specifika testare (som Fluke MultiFiber Pro) skannar alla fiberpositioner samtidigt. IEC TR 61282-15-testguiden rekommenderar nu testare med inbyggda MPO-gränssnitt av exakt denna anledning-tidsbesparingarna är dramatiska och du eliminerar det felbenägna steget att hantera flera breakout-anslutningar. ^[2]

Testa allt efter installationen, innan du sätter länkar i produktion. Kontaminering och polaritetsfel är mycket lättare att åtgärda när racken inte är spänningssatta och operationsteamet inte andas ner i nacken.

Att få komponenterna rätt

Alla MTP/MPO-kontakter är inte skapade lika. Standard MPO-kontakten (enligt IEC 61754-7) har funnits sedan 1990-talet. MTP-US Conecs varumärkesskyddade version lägger till flera förbättringar som är viktiga för modernfiberkablar med hög-densitet:

Flytande hylsa designförbättrar den fysiska kontaktinriktningen, särskilt viktigt när du lägger till fler fibrer

Metallstiftklämmor(mot plast på generisk MPO) minskar stiftbrott under upprepade parningscykler

Snävare tillverkningstoleranserger lägre och mer konsekvent infogningsförlust-typiska specifikationer är 0,15-0,35 dB för lågförlust MTP jämfört med. 0.25-0.50 dB för standard MPO

MTP och MPO är fysiskt kompatibla-du kan koppla en MTP-kontakt till en generisk MPO utan problem. Men för kritisk infrastruktur motiverar prestandaskillnaden premien.

Vid inköpfiberoptiska kontakteroch monteringar, leta efter leverantörer som tillhandahåller individuella testrapporter för varje kabel. Generiska "uppfyller spec"-påståenden är mindre användbara än faktiska uppmätta värden. Du vill se data om infogningsförlust som visar vilka specifika fibrer som träffar vilka siffror-det är så du får problem innan de når din installationsplats.

Installationsmetoder som förhindrar återuppringningar

Några installationsdetaljer är oproportionerligt viktiga:

Renlighet är allt.En 1-mikron dammpartikel på en enkelfiber LC-hylsa påverkar en anslutning. Samma partikel på en MTP-24-hylsa kan bryta ner flera fiberkärnor samtidigt. Inspektera alltid ändytorna med ett fiberskop (200x minsta förstoring) och rengör med lämpliga verktyg före varje parning. De få extra minuterna per anslutning sparar timmar av felsökning senare.

Respektera böjradien.Regeln om 10x-yttre-diameter gäller för både LC- och MTP/MPO-kablar. Snävare böjar ökar insättningsförlusten och kan orsaka mikrofrakturer som dyker upp som intermittenta fel månader efter installationen. Använd lämplig kabelhantering-vertikala hanterare, horisontella guider-som bibehåller radien genom hela vägen.

Matcha könen korrekt.MTP/MPO-kontakter finns i hankonfigurationer (med styrstift) och honkonfigurationer (med hål). Utrustningsportar är alltid hanar, så kablar som ansluts till utrustning behöver honändar. Trunk-till-trunk-anslutningar använder vanligtvis hane-till-hane med en hona-till-adapter. Att tvinga fram olika kön skadar styrstiften-och att byta ut skadade kontakter på för{10}}avslutade enheter är dyrt.

Lock allt.Dammskydd finns av en anledning. Varje kontakt som inte används aktivt ska vara försluten. Det är en enkel vana som förhindrar den vanligaste källan till anslutningsproblem.

Så vad ska man göra egentligen?

Istället för att ge en generell "det beror på" slutsats, här är en praktisk beslutsram baserad på de parametrar som faktiskt driver valet.

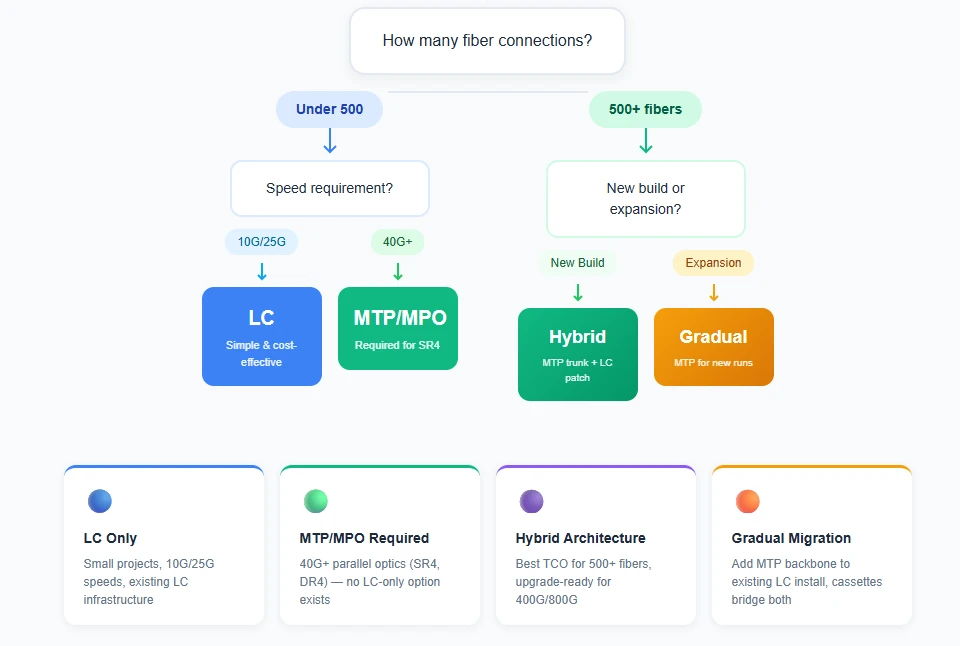

Figur 5: Beslutsramverk - matchar dina projektparametrar med rätt kablage.

Flödesschemat fångar de viktigaste beslutspunkterna, men här är logiken bakom det: antalet anslutningar bestämmer baslinjen (TCO-övergång sker runt 400-500 fibrer), hastighetskrav kan åsidosätta den baslinjen (40G+ parallelloptik kräver MTP/MPO oavsett skala), och projekttyp påverkar implementeringsstrategin (nybyggen kan optimera kompatibiliteten från början; utbyggnader kan optimeras från början).

Rätt svar beror på dina specifika antal-anslutningar, hastighetskrav, utrymmesbegränsningar, arbetskostnader. Kör din egen TCO-analys med riktiga offerter. För vägledning om komponentspecifikationer och anpassade sammansättningar,kontakta EVOLUX professionella teamför att hjälpa till att matcha produkterna till dina specifika installationskrav.

Sista tanke:Kabelinfrastruktur har vanligtvis en livslängd på 10-15 år. De tekniska beslut du fattar idag kommer att stödja utrustning som inte finns ännu. Bygg in mer kapacitet än du tror att du behöver - den inkrementella kostnaden för högre fiberantal nu är mycket lägre än återkopplingskostnaden senare.

Referenser

[1] TIA-568.3-D, optisk fiberkabel och komponenter standard. Telekommunikationsbranschens förbund, 2016.

[2] Fluke Networks, "Multi-fiber Push On (MPO) Connectors", teknisk referens. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-kontakter

Anmärkning om data:Kostnadssiffrorna i den här artikeln är uppskattningar baserade på amerikanska marknadsförhållanden och typiska projektomfattningar. Faktiska kostnader varierar beroende på region, leverantör och projektspecifikationer. Specifikationer för insättningsförlust och returförlust representerar typiska tillverkardata; verifiera alltid med aktuella datablad innan slutlig design. Tabellen för kostnadsjämförelse presenterar representativa scenarier-din specifika situation kan skilja sig baserat på lokala arbetstaxor, anläggningskostnader och leverantörspriser.
