OM3 och OM4 är båda 50/125 µm laser-optimerade multimodfibrer. OM4 erbjuder högre modal bandbredd (4700 MHz·km vs 2000 MHz·km) och längre räckvidd. Om dina 10GbE-löpningar håller sig under 300 meter fungerar OM3 bra. Planerar du 40G- eller 100G-länkar som sträcker sig över 100 meter? OM4 är värt den blygsamma premien.
Den verkliga beslutsramen
Innan vi går in i specifikationerna, här är logiken vi går igenom kunderna när de frågar "OM3 eller OM4?"
- 10 GbE, körs under 300 m, budgeten har betydelse:OM3. Ingen prestandaskillnad vid denna hastighet och avstånd.
- 10GbE, går mellan 300-550m:OM4. Detta är den enda hastighetsnivån där OM4:s utökade räckvidd faktiskt har betydelse för 10G.
- 40GbE eller 100GbE, går under 100m:Antingen fungerar. OM3 sparar kostnader; OM4 lägger till marginal.
- 40GbE eller 100GbE, springer 100-150m:OM4. OM3 kommer inte att klara det tillförlitligt.
- Alla multimode-applikationer över 500m:Sluta jämföra OM3 och OM4. Du behöver enkel-fiber.
Det täcker förmodligen 90% av besluten. Resten av den här artikeln förklarar varför dessa cutoffs finns och var kantfallen blir knepiga.
Vad som faktiskt skiljer sig mellan OM3 och OM4
Båda fibrerna delar samma 50 µm kärna, samma 125 µm beklädnad, samma aqua jacka (vanligtvis) och samma kopplingskompatibilitet. De är tillverkade enligt ISO 11801-standarder och optimerade för 850nm VCSEL-lasrar. Från utsidan är de identiska.
Skillnaden ligger inuti: hur hårt brytningsindexgradienten kontrolleras under tillverkningen. OM4:s snävare toleranser minskar modal spridning-tidsspridningen mellan olika ljusbanor som färdas genom fibern. Mindre spridning innebär högre effektiv modal bandbredd (EMB): 4700 MHz·km för OM4 mot 2000 MHz·km för OM3.
Det bandbreddstalet översätts direkt till avstånd som stöds vid en given hastighet. Högre bandbredd=längre räckvidd innan signalkvaliteten försämras.
Avståndsgränser efter hastighet: siffrorna som spelar roll
Det är här de flesta artiklarna blir slarviga. De kommer att säga till dig "OM3 gör 100m vid 100G, OM4 gör 150m" och lämnar det där. Men 100 Gigabit Ethernet är inte en sak-det är standarder för flera fysiska lager med olika fiberkrav.
1 Gigabit och 10 Gigabit Ethernet
Vid 1GbE (1000BASE-SX) når både OM3 och OM4 1000 meter. Ingen meningsfull skillnad.
Vid 10GbE (10GBASE-SR) öppnas gapet:
- OM3: 300 meter
- OM4: 400 meter (standard spec), upp till 550 meter med hög-fiberkvalitet och rena anslutningar
De flesta företags 10GbE-körningar faller långt under 300 meter, så OM3 hanterar dem utan problem. 300-400m-zonen är där OM4 faktiskt förtjänar sin behållning vid denna hastighet.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE använder parallelloptik: fyra 10G-banor sänds över fyra fibrer i varje riktning, vilket kräver en 8-fiberMTP/MPO-anslutning.
- OM3: 100 meter
- OM4: 150 meter
100 Gigabit Ethernet: Två olika djur
Det är här förvirring uppstår. "100G multimode" kan betyda två väldigt olika saker:
100GBASE-SR4använder fyra banor med 25 Gbps vardera, vilket kräver en 8-fiber MPO-kontakt (samma fysiska gränssnitt som 40GBASE-SR4). Avståndsgränser:
- OM3: 70 meter
- OM4: 100 meter
100GBASE-SR10använder tio banor på 10 Gbps vardera, vilket kräver en 24-fiber MPO-kontakt. Avståndsgränser:
- OM3: 100 meter
- OM4: 150 meter
SR4 är mycket vanligare i nuvarande installationer eftersom den använder mindre fiber och anpassar sig till QSFP28-transceiverns formfaktorer. SR10 finns men ser begränsad användning. När någon säger "100G över multimode" menar de nästan alltid SR4 - vilket betyder att OM3 når max 70 meter, inte 100 meter.
Vi har sett kunderna specificera OM3 för 100G-länkar förutsatt 100-meters räckvidd, och sedan upptäckt att deras 85-meterslopp inte kommer att certifieras. Om du använder 100GBASE-SR4, behandla 70 meter som OM3-taket och planera därefter.
Det misstag vi ser oftast
Kunder plågas över OM3 vs OM4 när den verkliga frågan är något helt annat.
Enligt vår erfarenhet orsakar fiberkvaliteten sällan installationsproblem. Vad orsakar problem:
- MPO polaritetsfel överensstämmer.Metod A, B eller C? Fel polaritet dödar länken oavsett fibertyp.
- Smutsiga kontakter.En dammfläck på en MPO-hylsa orsakar mer förlust än skillnaden mellan OM3- och OM4-dämpningsspecifikationer.
- Blandar fibertyper av misstag.Någon lappar en OM3-sladd i en OM4-trunk, eller ännu värre, ansluter 50 µm fiber till äldre 62,5 µm OM1-infrastruktur. Kärnfelmatchningen (inte betyget) orsakar 3-4 dB förlust.
- Transceiver/fiberhastighet missmatchar.Att koppla in en 10G-transceiver-enbart i en länk utformad för 40G-parallelloptik och sedan undra varför det inte fungerar.
Om du bygger ett nytt, välj en fiberkvalitet och standardisera. OM4 kostar något mer men tar bort all distansångest för 40G/100G-uppgraderingar. Om du lägger till befintlig OM3-infrastruktur, håll dig till OM3 om du inte är säker på att du behöver den extra räckvidden-blandning försämrar hela vägen till OM3-prestanda ändå.
När ska man hoppa över multiläge helt
Här är råd vi ger som kan verka kontraintuitiva för en fiberleverantör: ibland är svaret inte OM3 eller OM4. Det är enkelt-läge.
Multimode fiber existerar eftersom det är billigare att avsluta och historiskt krävde billigare transceivrar. Men det kostnadsgapet har minskat. 10G single-SFP+-moduler kostar nu bara marginellt mer än multimodekvivalenter. Och enkel-läge ger dig:
- Avstånd mätt i kilometer, inte meter
- En tydlig uppgraderingsväg till 25G, 40G, 100G, 400G utan avståndsbegränsningar
- Ingen OM3/OM4/OM5 förvirring-OS2 singel-läge fungerar bara
Om din byggnad-till-byggnad överstiger 300 meter, eller om du installerar en ny campusryggrad som behöver hålla i 15+ år, är enkel-läge ofta mer meningsfullt än att försöka sträcka multimode till dess gränser. Den något högre transceiverkostnaden köper dig flexibilitet som multimode inte kan matcha.
Som sagt, för datacenterblad-rygganslutningar, server-att-byta länkar och de flesta inom-byggnadskörningar är multimode fortfarande kostnadseffektivt-och praktiskt. Tvinga bara inte den där den inte passar.
Dämpning: en sekundär oro
OM3 fiber specificerar maximal dämpning på 3,5 dB/km vid 850nm. OM4 förbättrar detta till 3,0 dB/km. Skillnaden på 0,5 dB/km låter meningsfull, men vid typiska multimode-avstånd (under 300 meter) översätts det till bråkdelar av en decibel -mindre än variationen du kommer att se mellan anslutningskopplingar.
Dämpning är viktigare för länkbudgetberäkningar i marginalinstallationer. Om du pressar OM3 nära gränsen på 300-meter vid 10GbE med flera patchpunkter, räknas varje bråkdel av dB. Men för de flesta standardinstallationer är bandbredds-/avståndsskillnaden mellan OM3 och OM4 mer beslutsrelevant än dämpning.
Identifiera fiber i befintliga installationer

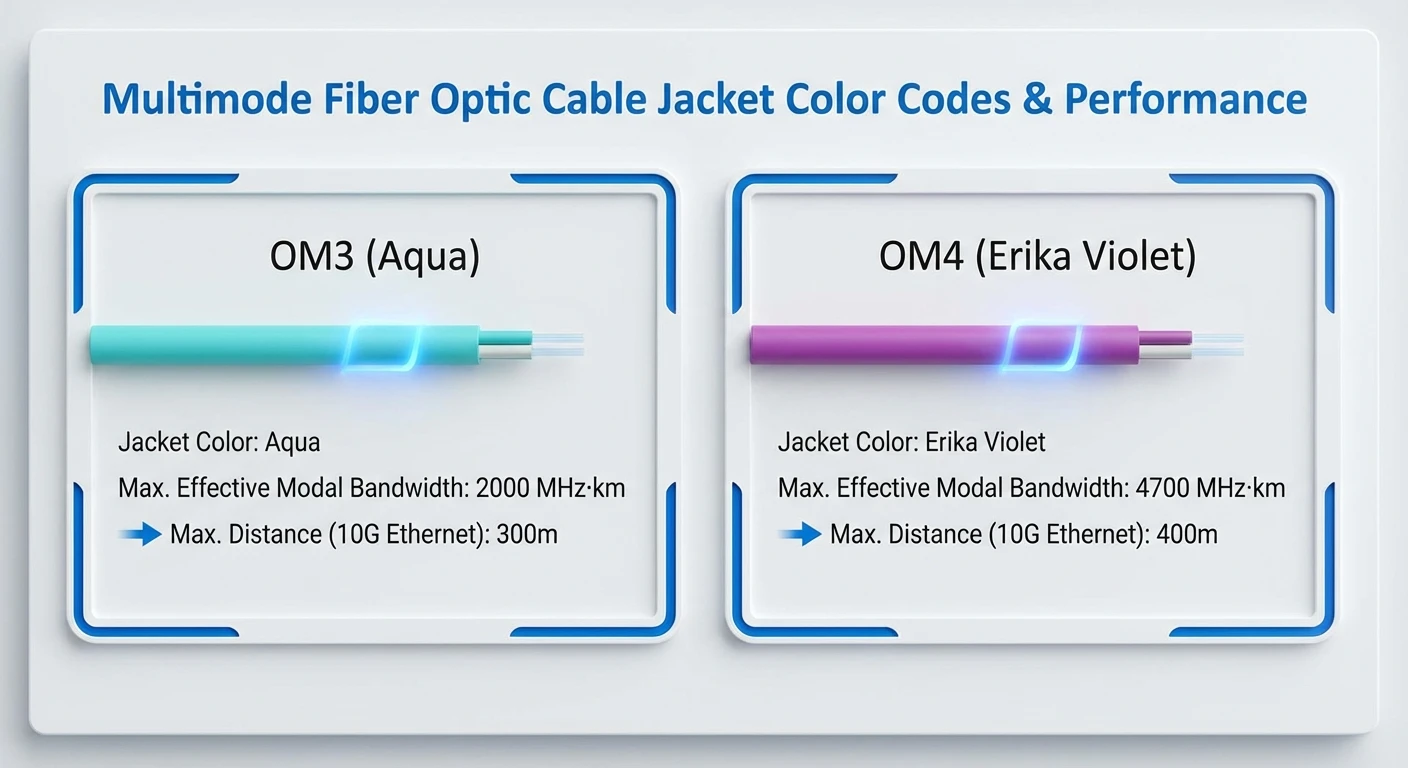

Snabbversion: OM3 och OM4 använder båda traditionellt aquajackor. Vissa tillverkare använder nu "Erika Violet" (en lila-magentafärgad nyans) specifikt för OM4, men användningen är inkonsekvent-särskilt i Nordamerika där massor av OM4 fortfarande levereras i aqua.
Om du behöver identifiera omärkt kabel: kontrollera de tryckta markeringarna på jackan (tillverkarna skriver ut fibertyp med jämna mellanrum), eller dra i dokumentationen. Enbart visuell färg är inte tillförlitlig om du inte vet att installatören följde den violetta konventionen.
Vad sägs om OM5?
OM5 (wideband multimode fiber) stöder kortvågsvåglängdsmultiplexering över 850-953nm. Det möjliggör högre sammanlagd bandbredd genom att köra flera våglängder över samma fiberpar, vilket är användbart för 100G- och 400G-applikationer som använder SWDM-optik.
För de flesta nuvarande installationer är OM5 överdrivet. Den är bakåtkompatibel med OM3/OM4 vid standard 850nm, så den fungerar som ett framtidssäkringsval om SWDM växer. Men idag förblir det praktiska beslutet OM3 vs OM4. Vi pushar inte OM5 om inte en kund har specifika SWDM-krav.
Kostnadsverklighet
OM4 kräver en prispremie över OM3, men skillnaden är inte dramatisk för patch-kablar och korta sammansättningar-ibland bara några procents skillnad. Premiären är mer märkbar på långa kablar och stora-kvantitetsbeställningar.
Där kostnadsberäkning blir intressant: om OM4:s utökade räckvidd eliminerar behovet av en mellanliggande distributionsram eller gör det möjligt att konsolidera två utrustningsrum till ett, betalar kabelpremien sig själv många gånger om. Omvänt, om alla dina körningar passar bekvämt inom OM3-gränserna, är det inte meningsfullt att betala extra för oanvänd kapacitet.
Vi rekommenderar vanligtvis: nya datacenterbyggnader standardiseras på OM4; befintlig OM3-infrastruktur förblir OM3 om inte en specifik länk behöver längre räckvidd; budget-begränsade projekt med under 100 m körningar kan säkert välja OM3.
Verkliga projektscenarier som vi har arbetat igenom
Några exempel från faktiska kundsamtal som illustrerar hur detta utspelar sig:
Scenario 1: Uppgradering av lagernätverk.Ett logistikföretag behövde ansluta nya 10GbE-switchar över ett distributionscenter på 180 000 kvm. Längsta löptur: 140 meter. Deras entreprenör citerade OM4 "för framtida-säkring." Vårt grepp: OM3 hanterar 10GbE på 300 meter bekvämt. Såvida de inte planerar 40G/100G under de kommande 5 åren (det var de inte), tillför OM4 kostnader utan fördel. De gick med OM3 och sparade 12% på kablage.
Scenario 2: Datacenterblad-ryggväv.En samlokaliseringsleverantör som bygger ut nya kapslar med 100GBASE-SR4 mellan rygg- och bladomkopplare. Medellopp: 65 meter, längst: 95 meter. De specificerade initialt OM3 utifrån gränsen "100 meter" som de hade sett i olika artiklar. Problem: 100GBASE-SR4 på OM3 når max 70 meter. Deras 95-meterslöpningar skulle inte certifiera. Bytte till OM4 (100-metersgräns för SR4), problem löst.
Scenario 3: Byte av ryggrad på campus.Ett universitet som ersätter åldrande OM1-infrastruktur mellan byggnader. Vissa körningar översteg 400 meter. De frågade om OM4 för att maximera multimodavstånd. Vårt råd: på 400+ meter kämpar du mot multimodsfysik. Single-mode OS2-fiber kostar något mer för transceivrar men ger dem räckvidd i kilometer-skala och en 20-årig uppgraderingsväg. De gick i enkel-läge för att-bygga länkar, behöll multiläge för distribution inom byggnaden.
Dessa exempel delar en röd tråd: det rätta svaret beror på faktiska avståndskrav och realistiska uppgraderingstidslinjer, inte teoretiska "tänk om"-scenarier.
Anteckningar om anslutning och terminering

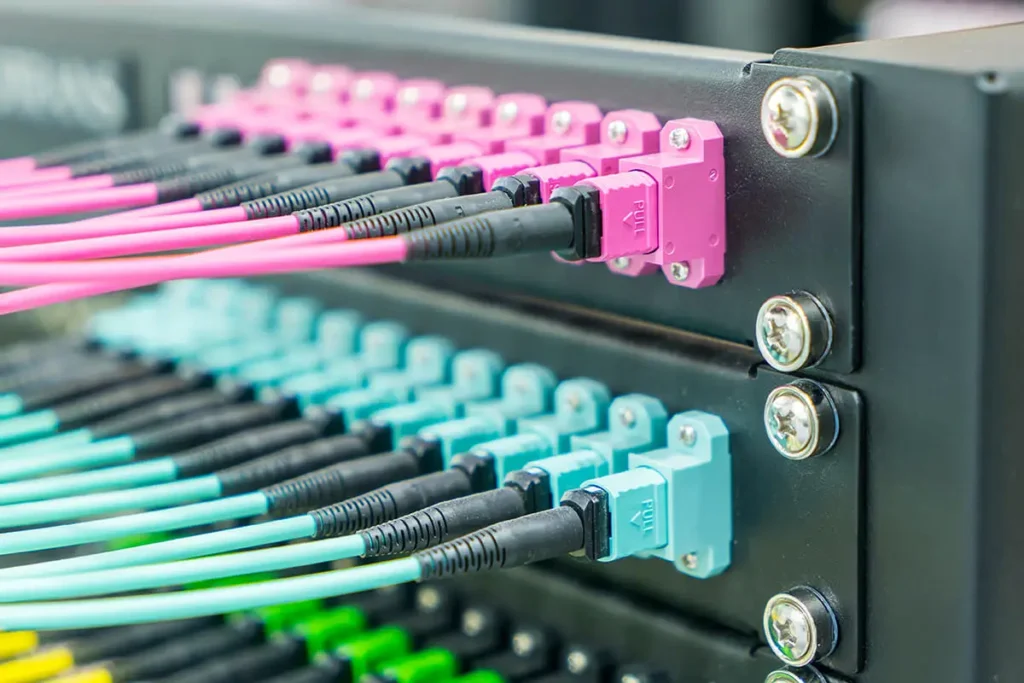

Både OM3 och OM4 använder identisk termineringshårdvara.LC-kontakterdominerar moderna installationer för duplexanslutningar;MTP/MPO-kontakterhantera parallelloptik för 40G och 100G. Fabriksavslutade-sammansättningar ger mer konsekvent förlustprestanda än fältuppsägning-om du distribuerar hög-länkar, för-avslutadeOM4 MTP trunk och breakout kablarminska installationsvariablerna.
En praktisk anmärkning: för 40G/100G parallelloptik, verifiera MPO-polaritetstyp (metod A, B eller C) överensstämmelse mellan trunkkablar och utrustning. Polaritetsfel orsakar länkfel som inte har något med fiberkvalitet att göra.
Vanliga frågor
F: Kan jag blanda OM3 och OM4 i samma länk?
A: Ja, de är fysiskt kompatibla (samma 50µm kärna). Men länken fungerar enligt OM3-specifikationer-du får OM3-avståndsgränser oavsett hur mycket OM4 är i vägen. En OM3 patch-sladd i en annars -OM4-körning begränsar det hela.
F: Min 100G-länk är 90 meter lång. OM3 eller OM4?
S: Om det är 100GBASE-SR4 (den vanliga) stöder OM3 bara 70 meter. Du behöver OM4. Om du på något sätt använder 100GBASE-SR10, når OM3 100 meter-men SR10 är sällsynt. Antag SR4 om du inte vet något annat.
F: Ska jag ersätta fungerande OM3-infrastruktur med OM4?
A: Vanligtvis nej. Om OM3 uppfyller dina aktuella hastighets- och distansbehov, tillför ersättningen kostnad utan fördel. Överväg OM4 för nya tillägg eller när du uppgraderar till hastigheter där OM3-gränser blir begränsande.
F: Vad är den faktiska prisskillnaden?
S: För patch-kablar: minimal, ofta under 10 %. För stamkablar: OM4 går ungefär 15-30% högre beroende på längd och fiberantal. Procentandelen spelar mindre roll än om den extra räckviddskapaciteten har praktiskt värde för din implementering.
F: Kräver OM4 olika sändtagare?
S: Nej. Transceivrar känner inte till eller bryr sig inte om fiberkvalitet-de sänder och tar emot 850nm ljus oavsett. Fibertypen avgör hur långt ljuset färdas på ett tillförlitligt sätt, inte vilken transceiver du använder.
Bottom Line
OM3 är fortfarande ett solidt val för 10GbE-distributioner inom 300 meter-som täcker de flesta företags LAN-scenarier. OM4 motiverar sin premie när du distribuerar 40G/100G-länkar, när körningar överskrider OM3:s avståndsgränser, eller när du vill ha utrymme för framtida hastighetsuppgraderingar utan återkoppling.
De större misstagen är inte att välja fel betyg. De tvingar fram multiläge där enkel-läge är mer meningsfullt, blandar inkompatibla fibertyper eller förbiser MPO-polaritet i parallella optikinstallationer. Gör det rätt, och OM3/OM4-beslutet blir enkelt.
