En fibersträng eller två - det är kärnskillnaden mellan simplex och duplex fiberoptiska kablar. Men valet mellan dem formar mer än bara materialkostnaden. Det bestämmer din patchpaneldensitet, specifikationen för varje patchkabel i körningen och - mest kritiskt - om den fysiska arkitekturen för hela din länk faktiskt matchar vad nätverket kräver. Här är en snabb-referensjämförelse, och om du behöver hela bilden, fortsätt att läsa.
Simplex fiberoptisk kabel: One Strand, One Direction
En simplex fiberoptisk kabel har en enkel sträng av glas- eller plastfiber inuti en skyddsmantel. Den bär data i en riktning - från källa till mottagare, punkt. Ingen returväg, ingen- tvåvägskonversation.
Den envägsdesignen passar en specifik uppsättning jobb. CCTV-övervakning är det klassiska exemplet: kameran fångar video och skickar strömmen till en inspelningsenhet. Inspelaren behöver aldrig skicka tillbaka data till kameran över samma fiber. Industriella sensornätverk fungerar på samma sätt som - en temperatursond i en fabrik skickar avläsningar till en kontrollpanel, och instrumentpanelen har ingen anledning att prata tillbaka.
Simplexkablar driver också broadcast-infrastruktur. I tv-produktion sänder en kamera sitt flöde till en central sändningsenhet via en simplex fiberlänk. Medicinsk avbildningsutrustning - endoskopisystem, vissa röntgenapparater - bygger på samma enkelriktade tillvägagångssätt. Bildenheten skickar hög-data till en bearbetningsstation, och det är hela datavägen.
På den fysiska sidan är simplexfiber lättare och tar mindre brickutrymme. En enkel sträng som avslutas med enSC fiberoptisk kontakteller FC-kontakten är snabb att installera och lätt att felsöka. En fiber, en justering, en potentiell felpunkt - och den enkelheten har verkligt värde i stor-sensorinstallationer där du kör hundratals enskilda länkar.
Duplex fiberoptisk kabel: tvåvägskommunikation.-
En duplex fiberoptisk kabel buntar ihop två fibertrådar i en zipcord-konfiguration - två trådar sida vid sida, sammanfogade av en tunn remsa av jackmaterial. En tråd hanterar sändning (TX), de andra handtagen tar emot (RX), så en enda kabel ger full dubbelriktad kommunikation.
Tänk på vad som händer i ett datacenter. En server pratar med en switch - förfrågningar slocknar, svar kommer tillbaka och båda riktningarna är upptagna samtidigt. Golvomkopplare matas in i en central ryggrad, och var och en av dessa upplänkar bär trafik åt båda hållen. Det är ingen slump; det är så protokollen fungerar. Ethernet, Fibre Channel, SONET - de antar alla en samtidig sändnings--och-sökväg. Duplex fiber finns eftersom moderna nätverk inte avlöser varandra.
Full-duplexdrift innebär att båda strängarna förblir aktiva samtidigt. En arbetsstation skickar en begäran till en server på en sträng medan servern skickar ett svar tillbaka på den andra. Ingen väntan, ingen sväng-, inget slöseri med bandbredd. Det skiljer sig från halv-duplex, där data färdas åt båda hållen men bara åt ett håll i taget - walkie-talkiemodellen, där du håller ned prata-knappen och den andra personen väntar.
Duplex patch-kablar avslutas med parade kontakter. EnLC-till-LC duplex patchkabelär den mest använda kabelenheten i datacenter idag, tack vare LC-kontaktens kompakta 1,25 mm hylsa och direkt kompatibilitet med SFP- och SFP+-transceivrar.
Enkelt-läge vs multiläge
Både simplex och duplex fiberoptiska kablar finns i enkel-läges- och multimodeversioner. Detta val avgör avstånd och bandbredd, så det är värt att förstå tydligt.

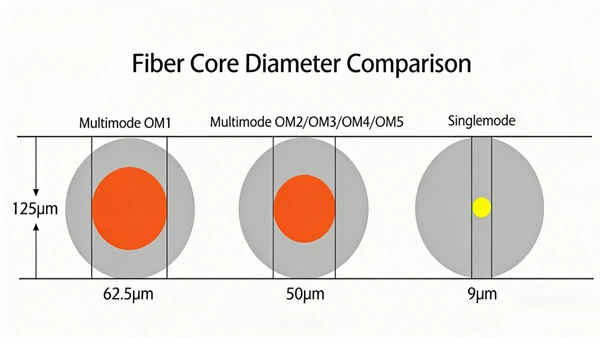

Enkel-modfiber har en kärndiameter på 8 till 10 mikron och bär en ljusstråle. Den täta kärnan eliminerar modal spridning, vilket håller signalen ren över långa avstånd - vi pratar om kilometer, inte meter. Simplex- och duplexkablar i enkel-läge är standarden för telekomstamnät, storstadsnätverk och alla länkar över några kilometer. Kostnaden är högre eftersom enkellägessändtagare- använder laserljuskällor snarare än de billigare lysdioderna i multimodesystem.
Multimode fiber har en större kärna - 50 eller 62,5 mikron - och låter flera ljuslägen färdas samtidigt. Det ger stark bandbredd över korta körningar, men signalen försämras snabbare eftersom dessa flera ljusvägar träffar mottagaren vid lite olika tidpunkter. Modal dispersion täcker effektiva multimodavstånd på 300 till 550 meter för 10G-länkar, beroende på OM3- eller OM4-kabelkvalitet. För campusnätverk, inom-byggande länkar och korta datacenterkörningar är duplexfiber med flera lägen det kostnadseffektiva-valet.
Var dessa kablar slutar vid distributionsställen, en väl-specificeradfiberoptisk anslutningslådahåller skarvpunkter organiserade och skyddade. Den detaljen sparar timmar av felsökning när du jagar en problematisk länk månader efter installationen.
Simplex vs Duplex fiberoptiska kablar
Kostnad är det första vi frågar om. Simplex kabel använder en fibersträng och en kontakt per ände - mindre material, lägre pris per körning. När vi drar hundratals sensormatningar genom en industrianläggning eller kopplar ett byggnads-omfattande CCTV-nätverk, samlas besparingarna per-upp snabbt. Duplexkabel kostar mer på grund av den andra strängen och ytterligare kontakter, men den ger dubbelriktad kapacitet som simplex inte kan replikera.
Installation är den andra frågan. Simplexkablar är tunnare, mer flexibla och lättare att dra genom täta rör. Duplexkablar är bredare på grund av dragkedjans konstruktion, vilket skapar begränsningar i lapppaneler med hög-densitet. Men här är avvägningen: duplexkablar eliminerar behovet av att hantera två separata simplexkörningar när projekt behöver dubbelriktad kommunikation. I nätverksmiljöer är en duplexkabel renare än två simplexkablar som dras till samma destination.
Bandbreddskapacitet gynnar duplex i alla nätverkssammanhang. Samtidigt tvåvägsdataflöde- innebär att din länks fulla kapacitet fungerar i båda riktningarna samtidigt. En simplexlänk dedikerar all bandbredd till en riktning - effektiv för sensorflöden och sändningar, men den stöder inte sändnings--och-mottagningscykeln som IP-nätverk kräver.
Anslutningskompatibilitet är identisk för båda typerna. Sammafiberoptiska adaptrarsom parar SC-till-SC- eller LC-till-LC-anslutningar fungerar med simplex- och duplexenheter omväxlande. Två simplexkablar kan ersätta en duplexkabel, och det omvända gäller. I praktiken är duplex att föredra för nätverksanslutningar eftersom det håller kabelhanteringen renare.
Var kan man använda Simplex fiberoptiska kablar
Simplex fiber hör hemma i alla applikationer där data flödar i en riktning från källa till mottagare: CCTV- och videoövervakningssystem, industriella automationssensorer och IoT-övervakningsnätverk, distribution av sändningssignaler (som kamera-till-flöden från produktionsanläggningar), överföring av medicinsk avbildningsdata (som endoskop-till endoskop- och hög perimeterstationer och perimeterstationslänkar och perimeterstationer, och hög perimeterstationer detekteringssystem.
I alla dessa scenarier genererar källenheten data och den mottagande enheten förbrukar den. Ingen returkanal finns i applikationsdesignen, så att köra duplexkabel ökar kostnaden utan att lägga till funktion.
Var kan du använda duplexa fiberoptiska kablar
Duplex fiber går överallt där dubbelriktad kommunikation sker - som täcker den överväldigande majoriteten av nätverksinfrastrukturen. LAN-stamnätsanslutningar mellan switchar och routrar, server-för-växling av länkar i datacenter, WAN-anslutningar mellan byggnader, fiber-till--skrivbordsinstallationer för hög-bandbreddsarbetsstationer och anslutningar till fibermodem och mediafiberomvandlare alla körs på duplex. Om enheten i varje ände både skickar och tar emot data - och som beskriver varje del av nätverksutrustning som byggts under de senaste tjugo åren är - duplex kabeln att specificera.
En utveckling värd att veta om: BiDi (dubbelriktade) transceivrar uppnår två-kommunikation över en enda fibersträng genom att använda olika våglängder för sändning och mottagning. BiDi-transceivrar parade med simplexkablar minskar fiberantalet i tunnelbane- och accessnät där kanalutrymmet är trångt. Tillvägagångssättet kräver våglängdsspecifika-sändtagare i båda ändar, så det är en riktad lösning snarare än en allmän ersättning för duplex.
Hur man väljer rätt fiberoptisk kabel för din applikation
Beslutet kommer ner till en fråga: bär länken data i en eller två riktningar? En riktning - en sensor som matar en instrumentbräda, en kamera som matar en inspelare - betyder simplex. Två riktningar - någon nätverksanslutning - betyder duplex.
Bortsett från det, förbise inte uppsägningskvaliteten. En ren, ordentligt poleradfiberoptisk snabbkopplingpå endera kabeltypen överträffar en dåligt avslutad premiumkabel varje gång. Den bästa kabeln på marknaden sparar inte en länk med en smutsig eller felinriktad ändyta.
För de flesta nätverksbyggen är en kombination av båda kabeltyperna rimlig. Kör duplex för aktiva nätverksanslutningar. Använd simplex för dedikerade övervaknings-, sensor- och sändningsflöden. Att matcha kabeltypen till det faktiska dataflödet - istället för att som standard för duplex vid varje körning - håller materialkostnaderna kontrollerade och kabelvägar hanterbara utan att ge upp någon prestanda där det räknas.
