Skrivet för nätverksinstallatörer och inköpsteam, och kontrollerat mot den nuvarande MPO-gränssnittsstandarden (IEC 61754-7) och TIA-568.3-polaritetsmetoderna så att du kan verifiera de tekniska punkterna snarare än att tro på dem.
En MPO-adapter ser ut som en enkel plastkopplare, men inuti en fiberlänk med hög-densitet gör den ett viktigt jobb: den håller två fler-MPO-kontakter med flera fiber öga mot öga så att varje fiberkärna är i linje med sin partner i samma ögonblick. I ett datacenter där en enda 1U-panel kan bära hundratals fibrer, är en feljusterad eller felaktig -polaritetsadapter skillnaden mellan en ren länk och timmars spårning av en anslutning som ser bra ut men som inte passerar ljus.
Den här guiden förklarar vad en MPO-adapter är, hur den faktiskt fungerar, vilka typer du kommer att möta på ett datablad (polaritet, fiberantal, kön och hus) och ett steg-för-steg för att välja rätt. Där det är viktigt pekar det på gränssnittet och polaritetsstandarderna så att du kan bekräfta en del istället för att gissa.
Vad är en MPO-adapter?
En MPO-adapter, ibland skriven som en MPO/MTP-adapter, är en fiberoptisk kopplingsenhet byggd för multi-fiber MPO-kontakter. Den tar emot en kontakt från varje sida och håller dem i rätt riktning så att en hel rad fibrer, oavsett om det är 8, 12, 16 eller 24 av dem, passar ihop genom ett kompakt gränssnitt.
Till skillnad från aenkel-fiber LC-adapter, som bara kopplar två fibrer, hanterar en MPO-adapter en hel array, ibland två staplade rader. Det är det som gör den till ryggraden i lappning med hög-densitet, där rackutrymme, luftflöde och kabeldragning är under tryck.

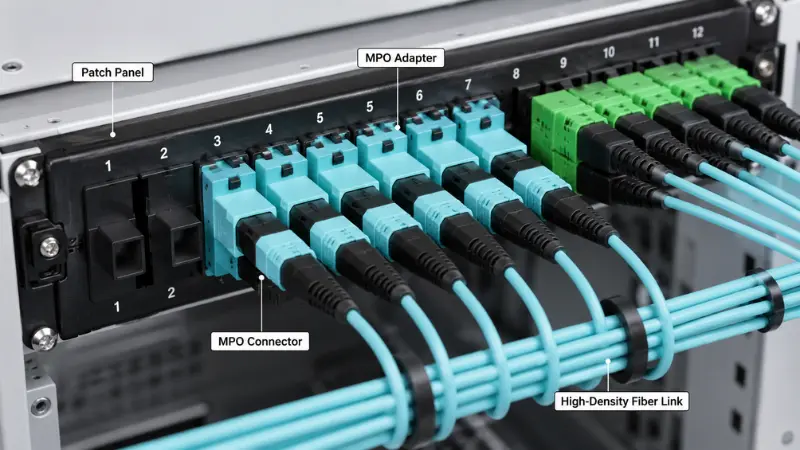

Du hittar vanligtvis MPO-adaptrar i patchpaneler för datacenter och MPO-kassetter, kablar i stamnät och trunk, optiska distributionsramar och migreringsprojekt som flyttar 40G, 100G eller 400G duplexlänkar till parallell optik.
MPO-adapter vs MPO-kontakt
De två termerna reser tillsammans, men de är inte samma del. Kontakten sitter på kabeln; adaptern sitter i panelen.
| Punkt | MPO-adapter | MPO-kontakt |
|---|---|---|
| Huvudfunktion | Kopplar ihop och riktar in två MPO-kontakter | Avslutar en rad optiska fibrer |
| Där den sitter | Monteras i panel, kassett eller adapterplatta | Fäst i änden av en trunk eller patchkabel |
| Nyckeljobb | Håller båda kontakterna i rätt riktning | Bär fibrerna och parar sig med den motsatta kontakten |
| Vad ska man kontrollera | Polaritet, nyckelorientering, bostadsstil, fiberantal | Fiberantal, kön, hylskvalitet, polering, insättningsförlust |
Kort sagtMPO-kontaktär den del som är ansluten till kabeln, medan adaptern är den del i panelen som låter två kontakter passa ihop korrekt.
Hur fungerar en MPO-adapter?
En MPO-adapter är en mekanisk guide, inte en optisk komponent. Den innehåller vanligtvis inga egna fibrer. När du trycker in en kontakt från varje sida fixerar adapterhöljet sin orientering och håller rätt passningsposition så att de två hylsorna kan mötas rakt.
Hus, nyckel och styrstift
Varje MPO-kontakt använder en rektangulär fler-fiberhylsa (MT) med en liten nyckel på ena sidan av kroppen. Adapteröppningen är formad efter den nyckeln, så en kontakt sitter bara åt ett håll. Finjustering kommer dock från själva beslagen. I ett korrekt par är en koppling stiftad, vilket betyder hane med två styrstift, och den andra är ostiftad, vilket betyder hona med två styrhål. Stiften glider in i hålen och registrerar de två hylsorna till inom mikron. DeMPO-gränssnittsmåttsom definierar denna stift- och styrhålsgeometri- för han- och honpluggar anges i IEC 61754-7, vilket är anledningen till att kompatibla kontakter och adaptrar från olika tillverkare kan samverka.
Kön för anslutning är inte valfritt
Eftersom inriktningen beror på stiften som sitter i hål, behöver en fungerande sammankopplad spets exakt en han- och en honkontakt. Två hanar kommer inte att sitta, eftersom det inte finns några hål för att ta stiften, och att tvinga dem kan skada ändytorna. Två honor har ingenting för att justera dem alls. Så innan du beställer, spåra könet längs hela länken: om din bål landar hona, måste kassetten eller patchkabeln på andra sidan ta med stiften. Adaptern kan inte fixa en könsfel; den rymmer bara vad du än ger den.
MPO-adapterns polaritet och nyckelorientering förklaras
Polaritet är den del av MPO-arbetet som ger flest fältfel, eftersom delarna kan passa mekaniskt medan den optiska vägen är fel. I en duplexlänk sänder en fiber och den andra tar emot. Över en multi-fiber MPO som sänder-och-förhållande måste överleva varje trunk, kassett och patchkabel i kanalen, så polaritet är en egenskap hos hela länken, inte för någon enskild adapter.
Typ A, Typ B och Typ C
TIA-568.3 beskriver tre array-polaritetstyper. De skiljer sig åt i hur fibrerna är mappade ände till ände och i hur kontakterna är nycklade.
| Typ | Fiberkartläggning (där position 1 landar) | Nyckelorientering | Där det passar |
|---|---|---|---|
| Typ A (rak) | Position 1 till position 1 | Tangent-upp till tangent-ner | Kassett-baserad strukturerad kablage; kanalen behöver en vänd sladd |
| Typ B (omvänt) | Position 1 till position 12 | Knappa-upp till knapp-upp | Det vanliga valet för direkt parallell optik; samma lappkablar fungerar i båda ändar |
| Typ C (par-vänd) | Position 1 till position 2, i ombytta par | Tangent-upp till tangent-ner | Vissa duplex MPO-till-LC-system |
Alla tre är giltiga och standarder-kompatibla, och alla tre uppnår samma mål att få sändning i ena änden för att ta emot i den andra. Haken är att de inte är interoperabla om du blandar dem. Välj en metod för hela installationen och håll den konsekvent, eftersomTIA-568.3 polaritetsmetoderär utbytbara i resultat men inte när de kombineras i samma kanal.
Läsknapp-upp och tangent-ned
Nyckel-upp betyder att kontaktens nyckelflik pekar uppåt; tangent-ned betyder att den pekar nedåt. Med nyckeln uppåt och ändan vänd mot dig, sitter position 1 längst till vänster. Huruvida två sammankopplade kontakter möter tangent-upp till tangent-ned eller tangent-upp till tangent-upp är precis vad som avgör en rak och en omvänd mappning, så på ett datablad är nyckelrelationen en direkt ledtråd till polaritetstypen. En fälla är värd att flagga: omvända positioner vänder också den vinklade ändytan påAPC singlemode-kontakter, så typ B är vanligtvis en multimode, platt-polsk konvention. Om du arbetar med APC, bekräfta poleringen och vinkeln innan du antar en metod.
MPO vs MTP-adapter: Är de samma?
Du kommer ofta att se delar märkta MPO/MTP och undrar om du köper två olika saker. MTP är ett registrerat varumärke som tillhör US Conec för sin egen förbättrade MPO-kontakt, byggd för snävare toleranser med en flytande hylsa och en metallstiftklämma. Per definition anMTP-kontakten är helt kompatibel med MPO-standarden, så MTP och generisk MPO går ihop. Enkelt uttryckt är varje MTP en MPO, men inte varje MPO är en MTP.
För en adapter betyder det att en kvalitets-MPO-adapter passar både MTP- och generiska MPO-kontakter; de praktiska skillnaderna i förlustkonsistens och-passningscykelns hållbarhet lever mestadels i kopplingen, inte i kopplingen. När en projektspecifikation säger MTP är det värt att kontrollera om kunden menar det amerikanska Conec-varumärket specifikt eller använder ordet löst för någon MPO, eftersom den enstaka distinktionen ändrar pris och inköp. För en djupare jämförelse, se vårguide till MPO och MTP fiber.
Typer av MPO-adaptrar
Efter fiberantal: 8, 12, 16 och 24
Matcha adaptern med kontaktformatet och applikationen. Vanliga siffror och var de förekommer:
- 8 och 12 fiber:40G-SR4 och 100G-SR4 använder 8 fibrer, ofta inrymda i en 12-fiber MPO; singlemode 400G-DR4 använder också 8 fibrer i en MPO-12.
- 16 fiber:400G-SR8 och 800G-varianterna använder 16 fibrer, varav 8 sänder och 8 tar emot, i en MPO-16.
- 24 fiber:ett format med två-rader för mycket hög densitet och några äldre 100G-SR10-länkar.
En MPO-12 och en MPO-16 är inte utbytbara. De skiljer sig åt i hylsbredd och nyckel, så adapteröppningen skiljer sig också. Bekräfta räkningen på både kontakten och panelen innan du köper.MTP/MPO-adaptrar för flera-räkningarfinns tillgängliga för att förenkla lagringen, men adaptern måste fortfarande matcha kontakten du faktiskt använder.
Singlemode vs multimode
MPO-adaptrar kommer för båda. Singlemode (OS2) passar längre räckvidd och snävare förlustbudgetar, medan multimode (OM3, OM4, OM5) dominerar korta-länkarna med hög-hastighet inne i datacentret. Fibertypen driver kontaktens polering och prestanda, och ofta husets färg. Om du fortfarande bestämmer dig för vilken du ska distribuera, vår översikt översinglemode kontra multimode fiberlägger ut kompromisserna-.
Färgkod och hölje
Färg är en användbar första ledtråd. Aqua signalerar vanligtvis OM3 eller OM4, magenta eller erika violett signalerar ofta OM4, limegrön signalerar OM5 och blått eller grönt är vanligt för singlemode. Det är dock en ledtråd, inte en garanti, eftersom tillverkarna varierar och UPC-versus-APC-valet påverkar också kroppsfärgen. Läs databladet för fibertyp, polaritet och kvalitet istället för att köpa enbart på husets färg. Om ditt färgbeslut verkligen beror på glasetOM1 till OM5 multimode familjförklarar hur betygen mappar till ansökningar.
Flänsad vs flänslös
Det här är ett -panel som passar mer än ett resultat.
| Aspekt | Flänsad | Flänslös |
|---|---|---|
| Montering | Skruva-fast på en metallpanel | Fäst-in klippet, verktyg-mindre |
| Bäst när | Fasta ODF- eller patchpaneler, tyngre hantering, frekvent om-omlappning | Modulära paneler och kassetter med hög-densitet, snabb montering |
| Byt-av | Starkare fäste, långsammare att montera | Snabb att montera, retention är beroende av panelutskärningen |
Om adaptern sitter i en fast metallram som hanteras ofta är fläns det säkrare valet. Om du packar en tät modulpanel och vill ha verktyg-mindre montering, vinner flänslös vanligtvis.
Var används MPO-adaptrar?
Istället för att lista applikationer hjälper det att titta på anslutningspunkten och urvalsanteckningen för var och en.
Datacenter.MPO-adaptrar sitter i patchpaneler, på kassettens baksida och vid trunk-till-förbindningar. En typisk sökväg har ett högt-antalMPO trunk- eller patchkabelpå en panel och bryter sedan ut den genom kassetter till LC-duplexportar. Valnoteringen: matcha kassettens polaritetstyp och tangentorientering, annars kommer utbrottet inte att bevara sändning och mottagning.
Telekom och ODF.I optiska distributionsramar och central-kontorsrouting konsoliderar MPO många fibrer till kompakta paneler. Om du väljer mellan ramstilar, vår jämförelse avODF kontra patchpaneltäcker där varje passar.
Kassetter och breakout.Många kassetter använder MPO-adaptrar på baksidan och LC på framsidan, vilket gör en trunk till duplex-patchingportar. För blandade distributioner, seLC kontra MTP/MPO för hög densitet, och där en
8-core SC-till-MTP/MPO-utbrottvettigt.
Hög-migrering.Genom att flytta från duplex till parallell optik, förenklar MPO-kablar det fysiska lagret. 400G-SR8, till exempel, körs16 fibrer över en MPO-16enligt IEEE 802.3. Om du tar ett 100G-steg först, vår
100G kabelguidegår igenom alternativen.
Fördelar i korthet
| Förmån | Vad det betyder i praktiken |
|---|---|
| Högre densitet | Ett MPO-gränssnitt bär 8 till 24 fibrer, vilket minskar antalet kopplingar och adaptrar i racket |
| Renare förvaltning | Färre anslutningspunkter innebär mindre trängsel och bättre luftflöde |
| Snabbare installation | För-avslutade stammar och kassetter hoppar över-polering och skarvning |
| Enklare uppgraderingar | Ett planerat MPO-stamnät kan återvända-till kassetter, breakouts eller direkt parallelloptik senare |
| Klar för hög-hastighet | En inbyggd passform för 40G, 100G och 400G parallella transceivrar |
Hur man väljer en MPO-adapter: ett 6-stegs ramverk?
Istället för att plocka efter form, arbeta ner kanalen i ordning:
- Bekräfta länktypen.Är det en direkt MPO-till-MPO-länk eller en MPO-trunkmatningskassetter som bryter ut till LC?
- Bekräfta transceiverns gränssnitt.Notera fiberantalet och kontakten, till exempel 100G-SR4 vid 8 fibrer, eller 400G-SR8 vid 16 fibrer och ofta APC.
- Bekräfta stamfiberantalet.MPO-8, 12, 16 eller 24; adaptern måste matcha den.
- Bekräfta kassett kontra direkt.Kassetter ställer in polaritetskartläggningen åt dig. En direktlänk skjuter polaritet på bålen och lappsladdar, så du bär ansvaret själv.
- Bekräfta nyckelorientering och hölje.Tangent-upp till tangent-ned eller tangent-upp till tangent-upp för din metod, och flänsad eller flänslös för din panel.
- Bekräfta förlustbudget och renlighet.Välj den förlustgrad för infogning- din länkbudget behöver och planera för att inspektera och rengöra innan parning.
Om steg 1 till 5 lämnar dig med mer än ett antal i lager, kan en adapter för flera-format förenkla hyllan, men bara efter att dessa steg faktiskt är klara.
Exempel: Att välja en adapter för en datacenterpatchpanel
Säg att du landar en 24-fiber OM4 MPO-trunk på en 1U-panel och bryter ut den till LC-duplex för 100G-SR4-switchar. Trunkkontakterna är hona och kassettens MPO-kontakter är hanar, så en standard MPO-adapter passar ihop dem utan könskonflikter. Du har standardiserat på metod B, så kassetterna och trunk är typ B och kontakterna möter nyckel-upp till nyckel-upp; adaptern måste helt enkelt stödja den orienteringen och det fiber{12}}format som kassetten använder. Du väljer flänslösa adaptrar eftersom panelen har en tät snäpp-i design, vattenhus eftersom fibern är OM4 och en lågförlustklass eftersom kanalen redan spenderar budget på två kassettkompisar. Innan du lappar inspekterar du varje hylsa. Inget av detta är exotiskt, men hoppa över polaritetskontrollen och hela panelen sänder tyst till sändning.
MPO Adapter Specifikation Checklista för RFQ
När du skickar en offertförfrågan, ge leverantören dessa uppgifter så att rätt del skickas första gången:
- Fiberantal: 8F, 12F, 16F eller 24F
- Fibertyp: singlemode (OS2) eller multimode (OM3, OM4, OM5)
- Polaritetstyp: A, B eller C
- Tangentorientering: tangent-upp till tangent-ned eller tangent-upp till tangent-upp
- Anslutningskön som används i länken
- Hus: flänsad eller flänslös
- Färg och husmaterial
- Drifttemperaturområde
- Insättnings-förlustbetyg eller länk-budgetmål
- Dammskydd och kompatibilitet med adapterplatta eller panelutskärning
- Överensstämmelse som RoHS, plus en testrapport
Ett kort kabeldiagram bredvid den här listan tar bort det mesta fram och tillbaka- och-.
Inspektera och rengör innan du parar dig
En MPO-hylsa packar många ändytor i en yta, så en enda fläck kan ta ner mer än en kanal. På 16- och 24-fiberhylsor gör höjdvariationen över fibrerna enhetlig rengöring svårare, varför regeln är att inspektera, rengöra och sedan inspektera igen. Kontaminering visar sig som högre insättningsförlust, högre reflektans och intermittenta länkar som är långsamma att spåra i en tät panel. Använd lämpliga MPO-inspektions- och rengöringsverktyg och följ ljudetslut-ansiktsinspektionföre varje kompis. Våra anteckningar om
hantera MPO-hopparetäcker dag-till-dagvården som håller ändarna rena i första hand.
Vanliga misstag och vad de kostar
- Ignorera polaritet.Delarna passar, men sändning landar på sändning. Länken är mörk, och du förlorar tid på att spåra en anslutning som fysiskt ser korrekt ut.
- Behandlar MPO och MTP som identiska i kvalitet.Båda parar sig, men förlust och hållbarhet skiljer sig åt. Förutsatt att paritet tyst kan spränga en snäv länkbudget.
- Köper enbart på färg.Aqua bekräftar inte kvalitet, polaritet eller polering. Det gör databladet.
- Att glömma kön.Två stiftade eller två ej stiftade kontakter kommer inte att riktas in och tvingar dem kan repa ändytorna.
- Ingen uppgraderingsplan.En adapter och trunk som bara valts för idag kanske inte-återställs rent till 400G eller 800G senare.
Vanliga frågor om MPO-adaptrar
F: Vad gör en MPO-adapter egentligen?
S: Den kopplar ihop två MPO-kontakter och håller dem i linje så att en hel rad fibrer passar ihop på en gång genom ett kompakt gränssnitt.
F: Är adaptern densamma som kontakten?
S: Nej. Kontakten är ansluten till kabeln och adaptern är kopplingsdelen i panelen som låter två kontakter passa ihop.
F: Ska jag använda typ A eller typ B?
S: Det beror på hela kanalen. Typ B är vanlig för direkt parallell optik eftersom samma patch-kablar fungerar i båda ändar. Typ A är vanlig i kassett-baserade strukturerade kablar. Bestäm dig en gång och håll det konsekvent från början.
F: Kan en adapter tjäna både MPO-12 och MPO-24?
S: Nej. Hylsans bredd och nyckel skiljer sig åt, så adapteröppningen är specifik för räkningen-. Vissa adaptrar erbjuds i flera versioner, men varje version matchar fortfarande ett format.
F: Hur läser jag tangent-upp eller tangent-ner från en spec eller ett foto?
S: Hitta nyckelfliken på anslutningsstommen. Huruvida två sammankopplade kontakter möts upp-till-ner eller upp-till-upp talar om rak och omvänd mappning, som kopplar direkt till polaritetstypen.
F: Är singlemode- och multimode-adaptrar bara olika färger?
S: Nej. Fibertyp påverkar polering, kvalitet och toleranser, inte bara färg. Bekräfta hela specifikationen.
F: Vilken MPO-adapter behöver jag för 400G eller 800G?
S: Den parallella optiken använder en 16-fiber MPO-16, ofta med APC. Matcha adaptern till det antal och nyckel.
F: Hur vet jag att en leverantörs adapter är bra?
S: Be om fibertyp, polaritet, kön, hölje, insättnings-förlustgrad och en testrapport, kontrollera sedan att den matchar och uppfyller din länkbudget.
F: Vad ska jag beställa tillsammans med adaptrarna?
S: Vanligtvis trunk- och patchkablar, kassetter, en adapterplatta eller panel och dammskydd, alla matchade till samma polaritet och nyckelschema.
Slutsats
En MPO-adapter är en liten del med ett överdimensionerat jobb: att hålla två multi-fiberkontakter inriktade så att länken fungerar första gången. Få fiberantal, polaritet, kön, fibertyp och hölje rätt och bekräfta dem mot gränssnitts- och polaritetsstandarderna istället för att köpa på utseende. Om du planerar ett MPO/MTP-projekt, skicka till din leverantör fiberantal, polaritetstyp, nyckelorientering, husstil och ett kabelschema. Det är den snabbaste vägen till högerMPO-adapteroch de matchande kabelenheterna för ditt nätverk.
