En optisk splitter är en passiv fiberoptisk enhet som delar upp en inkommande ljussignal i två eller flera utsignaler och fördelar optisk effekt över flera fibervägar utan att behöva någon elektrisk ström.
I ett GPON- eller EPON-nätverk är det komponenten som gör punkt-till-multipoint-arkitektur möjlig - en fiber som lämnar centralkontoret, dussintals abonnenter anslutna längst ut. Utan det skulle varje kund behöva en dedikerad fiberkörning hela vägen tillbaka till OLT, och ekonomin för FTTH skulle falla isär.
Den här guiden tar upp arbetsprincipen bakom optisk delning, de verkliga skillnaderna i-världen mellan PLC- och FBT-tekniker, prestandaspecifikationerna som faktiskt spelar roll under upphandlingen och scenariobaserade-råd för att välja rätt splitter. Om du har distribuerat PON-infrastruktur eller planerar en ny konstruktion, bör detaljerna här spara dig en del huvudvärk i designstadiet.
Hur fungerar en optisk splitter?
Fysiken är okomplicerad. När ljus färdas genom en enkel-fiber stannar det mesta av energin i kärnan på 9 µm - men inte hela den. En liten del läcker in i beklädnaden. För två fiberkärnor tillräckligt nära varandra, och den läckande energin börjar kopplas från en kärna till den andra. Detta evanescenta kopplingsfenomen är grunden för all passiv fiberklyvning.
I en produktionsdelare tar enheten en insignal och omfördelar den optiska effekten över flera utportar med ett definierat förhållande. Tänk på en 1×4 splitter: en fiber går in, fyra fibrer kommer ut, var och en bär ungefär en fjärdedel av den ursprungliga signaleffekten. Ingen elektronik, ingen extern strömförsörjning - bara vågledargeometrin som gör jobbet. Det är därför dessa komponenter kallas passiva optiska splittrar.
Det är här det blir praktiskt. Varje split kostar dig optisk kraft. En 1×2 split äter cirka 3,5 dB. När du når 1×32 tittar du på teoretiska förluster norr om 15 dB - och det är innan du lägger till anslutningsförluster, fiberdämpning och skarvpunkter. I de flesta FTTH-utrullningar slutar splittern som den enskilt största källan till förlust i länkbudgeten. Att ha felförhållandet innebär antingen att man slösar bort OLT-portar eller stöter på problem med mottagningsström{12} vid avlägsna ONU:er.

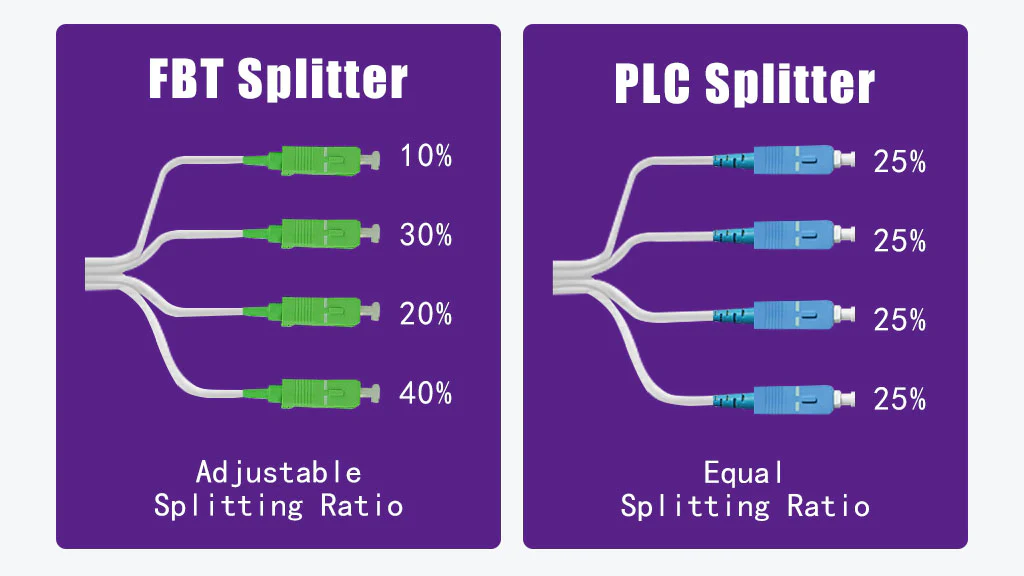

PLC Splitter vs FBT Splitter: Vad som faktiskt betyder något
Varje optisk splitter på marknaden använder en av två tillverkningstekniker, och valet mellan dem handlar mindre om vilken som är "bättre" och mer om vilken som passar din specifika användning.
Fused Biconical Taper (FBT) splitter
FBT är den äldre metoden. Två eller flera fibrer buntas ihop, värms upp och sträcks tills kärnorna smälter samman. Under avsmalningsprocessen övervakar tekniker kopplingsförhållandet i realtid och stoppar när måldelningen har uppnåtts. Resultatet är en enkel, beprövad enhet som kostar mindre att producera -, särskilt vid låga delningar som 1×2 eller 1×4.
Avvägningen visar sig i stor skala. När du väl trycker förbi 1×8, kämpar FBT-splitters med utgångslikformighet: vissa portar får märkbart mer kraft än andra. Misslyckanden stiger också. Våglängdsstödet är begränsat till 850 nm, 1310 nm och 1550 nm - bra för grundläggande PON, men en begränsning om du behöver full-spektrumkompatibilitet. Och driftstemperaturområdet (-5 grader till 75 grader) utesluter dem för utomhusskåp i regioner med hårda vintrar eller ökenhetta.

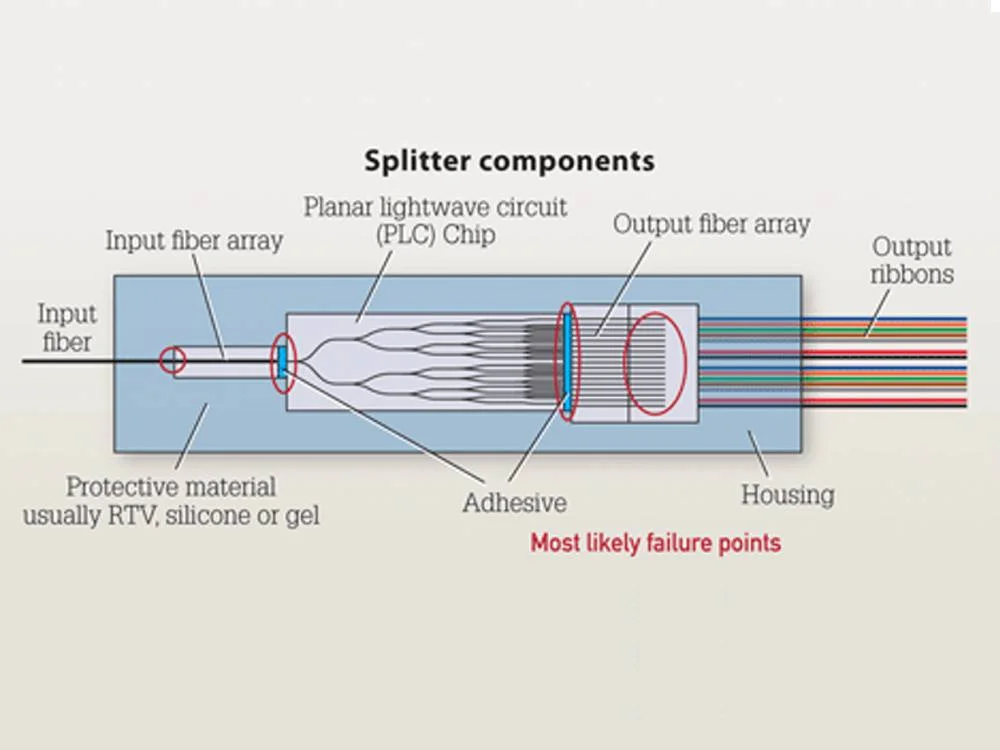

Planar Lightwave Circuit (PLC) splittrar
PLC-delare tillverkas med hjälp av halvledarlitografi --vågledarkretsar etsade på ett silikaglassubstrat med samma precision som används vid chiptillverkning. Resultatet är snäv, enhetlig utmatning över varje port, även vid höga split-antal.PLC fiberoptiska splitterstöder hela våglängdsintervallet 1260–1650 nm, som täcker varje standard PON-våglängd plus 1550 nm-bandet som används för RF-videoöverlagring och 1625 nm-fönstret som används för linjeövervakning.
Eftersom uppdelningen sker på ett enda chip, skalar PLC-enheter upp till 1×64 eller 2×64 utan att bli ballonger i storlek. Det bredare driftstemperaturintervallet (-40 grader till 85 grader, enligt Telcordia GR-1209-CORE-testkraven) gör dem till standardvalet för alla installationer utomhus eller okontrollerad miljö. Kostnaden per enhet är högre än FBT, men för allt över en 1×4-delning är PLC vad de flesta erfarna nätverksplanerare specificerar - och av goda skäl.
Snabb jämförelse
| Parameter | FBT-splitter | PLC splitter |
|---|---|---|
| Tillverkningsmetod | Fiberfusion och avsmalning | Halvledarlitografi på silikachip |
| Våglängdsstöd | 850 / 1310 / 1550 nm | 1260–1650 nm (fullspektrum) |
| Max praktiskt splitförhållande | 1×8 (högre kvoter har förhöjda felfrekvenser) | 1×64 eller 2×64 |
| Utgångslikformighet | Måttlig - ojämn vid högre delningar | Hög - konsekvent över alla portar |
| Driftstemperatur | -5 grader till 75 grader | -40 grader till 85 grader |
| Relativ kostnad | Lägre (särskilt vid 1×2, 1×4) | Högre, men bättre per-portvärde i skala |
| Bäst passform | Budget-känslig, lågt-antal, inomhusimplementeringar | Hög-antal, utomhus, bärare-klass PON |
Prestandatrösklar som hänvisas till ovan är baserade på Telcordia GR-1209-CORE och GR-1221-CORE standarder, som definierar krav på tillförlitlighet och optisk prestanda för passiva optiska komponenter som används i telekomnätverk.
Nyckelprestandaspecifikationer att kontrollera innan du köper
Specifikationsbladen kan vara täta, men fem parametrar betyder mest - och att hoppa över någon av dem under upphandling är ett misstag som har lett till verkliga fältfel:
- Insättningsförlust:Hur mycket optisk effekt splittern förbrukar. En väl-gjord 1×8 PLC-splitter bör komma in på mindre än eller lika med 10,5 dB; a 1×32 vid Mindre än eller lika med 17,5 dB. Dessa tröskelvärden kommer från GR-1209-CORE Tabell 2. Om en leverantörs datablad visar värden betydligt över dessa, kommer din länkbudget inte att stängas på avstånd.
- Returförlust:Reflekterade kraften tillbaka mot källan. För SC/APC-terminerade splitters (standarden i GPON) ska returförlusten vara större än eller lika med 55 dB. Dålig returförlust orsakar brus från OLT-mottagaren och försämrar uppströmssignalens kvalitet.
- Enhetlighet:Gapet mellan den bästa och sämsta utgångsporten. Allt över 1,5 dB betyder att vissa abonnenter får märkbart svagare signaler. I en 1×32- eller 1×64-distribution är tät enhetlighet inte valfritt - det är det som håller din abonnent längst upp på nätet.
- Driftsvåglängd:PON-nätverk behöver 1260–1650 nm bandpasstäckning. Detta är inte-förhandlingsbart om du kör GPON (1490/1310 nm) med videoöverlagring (1550 nm) eller planerar att lägga till XGS-PON-tjänster (1577 nm nedströms) på samma fiber.
- Direktivitet:Mäter överhörningsisolering mellan utgångsportar. Mål Större än eller lika med 55 dB. Låg riktningsförmåga innebär att abonnentsignaler kan blöda in i varandra - ett verkligt problem i hög-densitetsdelning.
Att välja en splitter efter implementeringsscenario
Den "rätta" splittern beror helt på vart den är på väg och vad den behöver göra. Så här brukar beslutet se ut i praktiken:
Litet FTTH-projekt (under 50 bostäder): A 1×8 PLC-splitteri en ABS-låda är arbetshästen här. Den håller insättningsförluster hanterbar, passar in i en vanlig utomhusdistributionslåda och lämnar utrymme att växa om området expanderar. För de minsta klustren - säg, fyra hem på en droppe - kan en FBT 1×4 fungera om budgeten är den primära begränsningen.
Tät urban MDU (lägenhetsbyggnader, kontorstorn):Gå med 1×32 PLC i en LGX-kassett eller 1U rack-monterad formfaktor. Portdensitet spelar roll i stigarskåp där utrymmet är trångt. Se till att splittern är för-ansluten med SC/APC för att påskynda installationen.

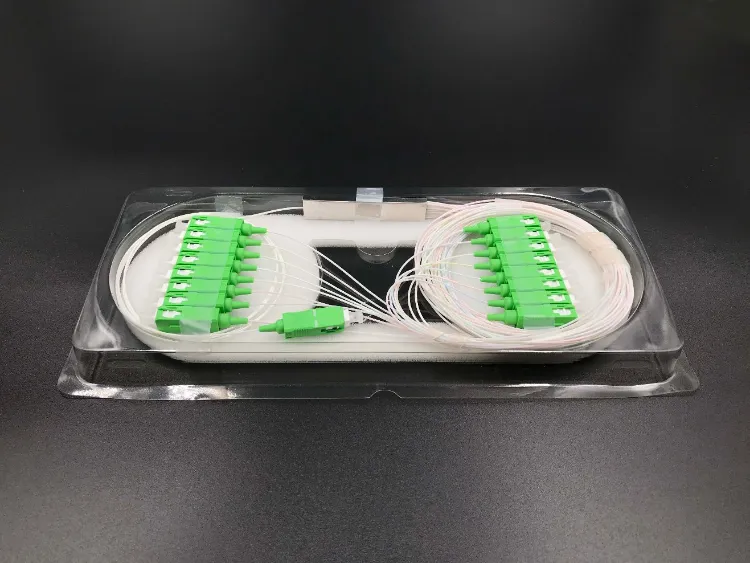

Utomhus gatuskåp:PLC är obligatoriskt. Enbart temperaturcyklingen kommer att försämra en FBT-splitter över tiden. ABS-förpackad eller blocklösfiberoptiska splittrarklassade till -40 grader till 85 grader är standarden här. Ange IP65-klassade kapslingar om skåpet utsätts för väder.
Landsbygds- eller långvägslänkar-:Insättningsförlust är begränsningen. Varje dB räknas när ONU är 15–20 km från OLT. Använd det lägsta uppdelningsförhållandet som fortfarande tjänar ditt antal prenumeranter, och överväg obalanserade delare som tilldelar mer kraft till den längst borta användaren. En 1×16 är ofta det praktiska taket för landsbygdsområden - tryck till 1×32 och du riskerar att hamna under mottagarens känslighet längst bort.
Centralkontor eller datacenter: Rack-monterade PLC-delarei 1U-hus är byggda för denna miljö. De glider in i vanliga 19--tumsställ, använder för-avslutade patch-kablar och tillåter underhåll av hett-byte utan att störa intilliggande kretsar. För PON-aggregathyllor som betjänar hundratals abonnenter ger 2×32 eller 2×64-konfigurationer med dubbel ingång den redundans för failover som SLA:er av operatörsgrad kräver.
Vanliga misstag som kostar tid och pengar
Några få mönster dyker upp om och om igen i fältinstallationer. Över-uppdelning är den vanligaste: ingenjörer specificerar en 1×32 eftersom de vill ha kapacitetsutrymme, men länkbudgeten kan inte stödja det på det avstånd som krävs. Resultatet är marginella ONU:er som faller offline under temperaturskiftningar eller anslutningsåldring. Kör alltid energibudgetberäkningen först - och välj sedan fördelningsförhållandet.
Anslutningsfelmatchning är en annan. Att blanda SC/UPC och SC/APC i samma PON-bana introducerar reflektionspunkter som försämrar prestandan. Det låter grundläggande, men det händer regelbundet på stora arbetsplatser med flera installationsteam. Fixningen är enkel: standardisera på SC/APC över hela den yttre anläggningen. Se till att din splitter, patchsladdar ochenkel-mode fiberinfrastruktur matchar.
Slutligen ignorerar enhetlighetsspecifikationer. På pappret kan en billig splitter med 2,5 dB enhetlighet och en kvalitetsdelare med 1,0 dB enhetlighet verka lika. I praktiken betyder det gapet på 1,5 dB att en abonnent på ditt 1×32-nätverk kan få hälften så mycket optisk effekt som en annan. Över ett intervall på 10–15 km avgör den skillnaden vem som håller kontakten och vem som inte gör det.
Där optiska splittrar används

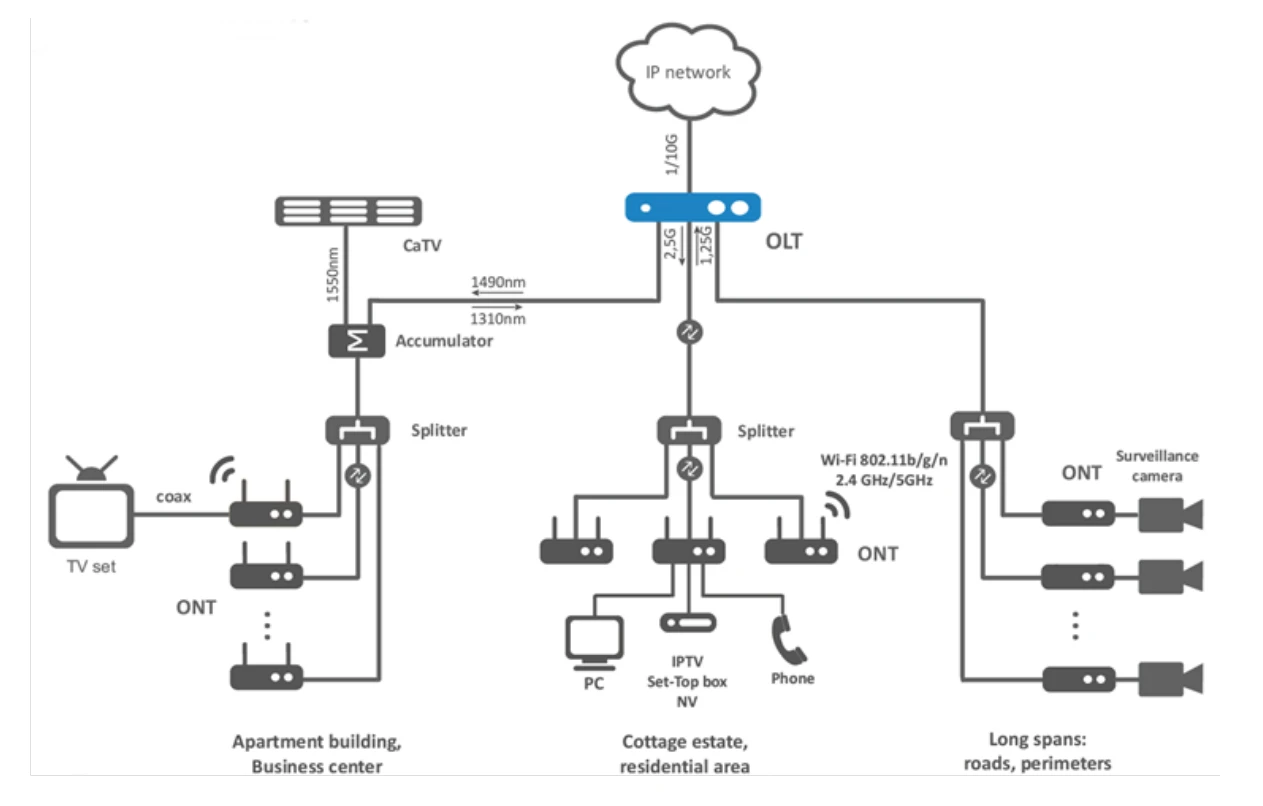

Telekommunikation är fortfarande den dominerande tillämpningen. I en GPON- eller XGS-PON-arkitektur sitter splitters mellan OLT på huvudkontoret och ONU:erna i kundens lokaler, vilket gör att en fiber kan betjäna 32 eller 64 slutpunkter. Den här peka-till-multipunktsmodellen är ryggraden i leverans av bredband, företagsfiber och CATV över hela världen.
Utanför telekom använder företagspassiva optiska LAN (POL) distributioner splitters för att minska antalet aktiva switchar i campusbyggnader - en enda fiberstam ersätter golv av kopparkablar och Ethernet-switchar. Industriella anläggningar dirigerar splittare genom sensornätverk och utnyttjar fiberns immunitet mot elektromagnetiska störningar. Test- och mätningsinställningar använder krandelare för att övervaka livetrafik utan avbrott i tjänsten.
Vad är nästa steg för Splitter Technology
Trycket mot 10G-PON (XGS-PON, 50G-PON) och konvergerad multi-våglängdsåtkomst höjer ribban för splitterprestanda. Operatörer som sam-existerar GPON och XGS-PON på samma fiber behöver splitters med platt insättningsförlust över hela fönstret på 1260–1650 nm - vilken våglängds-beroende variation som helst kan tippa en marginell länk över kanten. PLC-tekniken hanterar detta bra; FBT gör det inte.
Obalanserad klyvning vinner verklig dragkraft. Istället för att behandla varje utdata lika, allokerar obalanserade delare kraft asymmetriskt - mer till avlägsna eller hög-efterfrågan, mindre till närliggande användare. Detta förbättrar portanvändningen och kan eliminera behovet av optiska förstärkare i scenarier med utökad-räckvidd.
På tillverkningssidan fortsätter PLC-chipdensiteten att förbättras. Splittrar som stöder 1×128 på ett enda chip börjar redan produceras, vilket pressar abonnentens-per-OLT-portförhållande högre och sänker kostnaden per anslutet hushåll i storskaliga-fiberbyggen.
Vanliga frågor
F: Vad är skillnaden mellan en PLC Splitter och en FBT Splitter?
S: FBT-delare tillverkas genom att fysiskt smälta samman fibrer - enkelt, billigt och effektivt upp till cirka 1×4. PLC-delare tillverkas på ett kiselchip med hjälp av litografi, vilket ger dem bättre enhetlighet, bredare våglängdsstöd (1260–1650 nm) och högre uppdelningsförhållanden (upp till 1×64). För en djupare teknisk uppdelning, se dettafiberoptisk splitter jämförelse.
F: Hur mycket signalförlust inför en optisk splitter?
S: Det beror på delingsförhållandet. Grova riktmärken per GR-1209-KÄRNA: 1×2 ≈ 3,5 dB, 1×8 ≈ 10,5 dB, 1×16 ≈ 13,5 dB, 1×32 ≈ 17,5 dB. Faktiska värden från kvalitets-PLC-delare kommer vanligtvis något under dessa siffror. Det kritiska steget är att verifiera att din totala länkförlust - splitter, fiber, kontakter, skarvar - håller sig inom transceiverns energibudget.
F: Kan en optisk splitter fungera med både GPON och EPON?
A: Ja. Båda standarderna fungerar inom fönstret 1260–1650 nm. En PLC-delare klassad för detta fulla bandpass är protokoll-agnostisk - den delar optisk effekt oavsett ramformat. Detsamma gäller för 10G-PON-varianter som XGS-PON och 10G-EPON.
F: Var ska splittrar placeras i ett PON-nätverk?
S: Det finns inget rätt svar. Centraliserad placering på centralkontoret förenklar underhållet men kräver längre fiberkörningar. Distribuerad placering - i gatuskåp eller källare i byggnader - minskar fiberanvändningen och minskar förlusten av sista-milen, men lägger till fler fältinhägnader att hantera. De flesta operatörer landar på en två-stegsdelning: en 1×4 vid skåpet, sedan 1×8 vid byggnadsingången, vilket ger en kombinerad räckvidd på 1×32 med hanterbar förlust i varje steg.
F: Vilka kontakter ska jag använda med optiska splittrar?
S: SC/APC är PON-standarden. Den 8-gradersvinklade poleringen pressar returförlusten under -60 dB, vilket är avgörande för uppströmsöverföringskvaliteten. SC/UPC fungerar för mindre krävande applikationer. LC-kontakter dyker upp i rackmiljöer med hög densitet. Det viktiga är konsistens - varje kontakt, adapter och patchkabel i banan bör vara av samma typ för att undvika reflektionsfel.
