"Varför släpar mitt 10G-campusnätverk fortfarande efter när jag använde den bästa singelmodsfibern?"

Det var det panikslagna meddelandet från en systemintegratör tre dagar innan ett universitetFullständigt optiskt campusöverlämnande. I labbet,Single Mode vs Multimodeser ut som en enkel jämförelse av specifikationerna. På en riktig arbetsplats? En annan historia. Vi har sett projekt spåra ur eftersom någon kopplat ihop en blå UPC-kontakt med en grön APC-adapter. Eller underskattade ONT-länkbudgeten. Eller sprängde budgeten på singelmodssändtagare för 100-meterskörningar som kunde ha använt billigare multimodsoptik.

I och med att FTTO blev den nya standarden har fibervalet gått långt bortom "single mode för lång, multimode för kort." Om din kablage har fastnat i lärobokens område-ärligt talat, kanske du planterar landminor för framtida uppgraderingar.

Föreställ dig det här: ett 50-byggnadscampus som inte behöver bytas ut en enda kabel på 20 år. Det är löftet om en väldesignadPOL kabelguidegenomförande. Men vägen dit? Fylld med fällor. LC eller SC/APC? Fullständigt enkelläge i horisontella körningar, eller behålla multiläge för att spara på optiska moduler? En fel anslutningsspecifikation försenar inte bara din tidslinje. Det multiplicerar underhållshuvudvärk i flera år.

Låt oss hoppa över fysikdefinitionerna du har sett hundra gånger. Målet här: att hjälpa dig att fatta beslutet "få det rätt första gången".

Siffrorna som faktiskt betyder något

Du har sett standardjämförelsediagrammet. Kärndiameter, våglängd, avstånd. Jag förstår. Men dessa diagram berättar inte den verkliga historien: beslutet om singelläge kontra multimode handlar om pengar. Inte fysik.

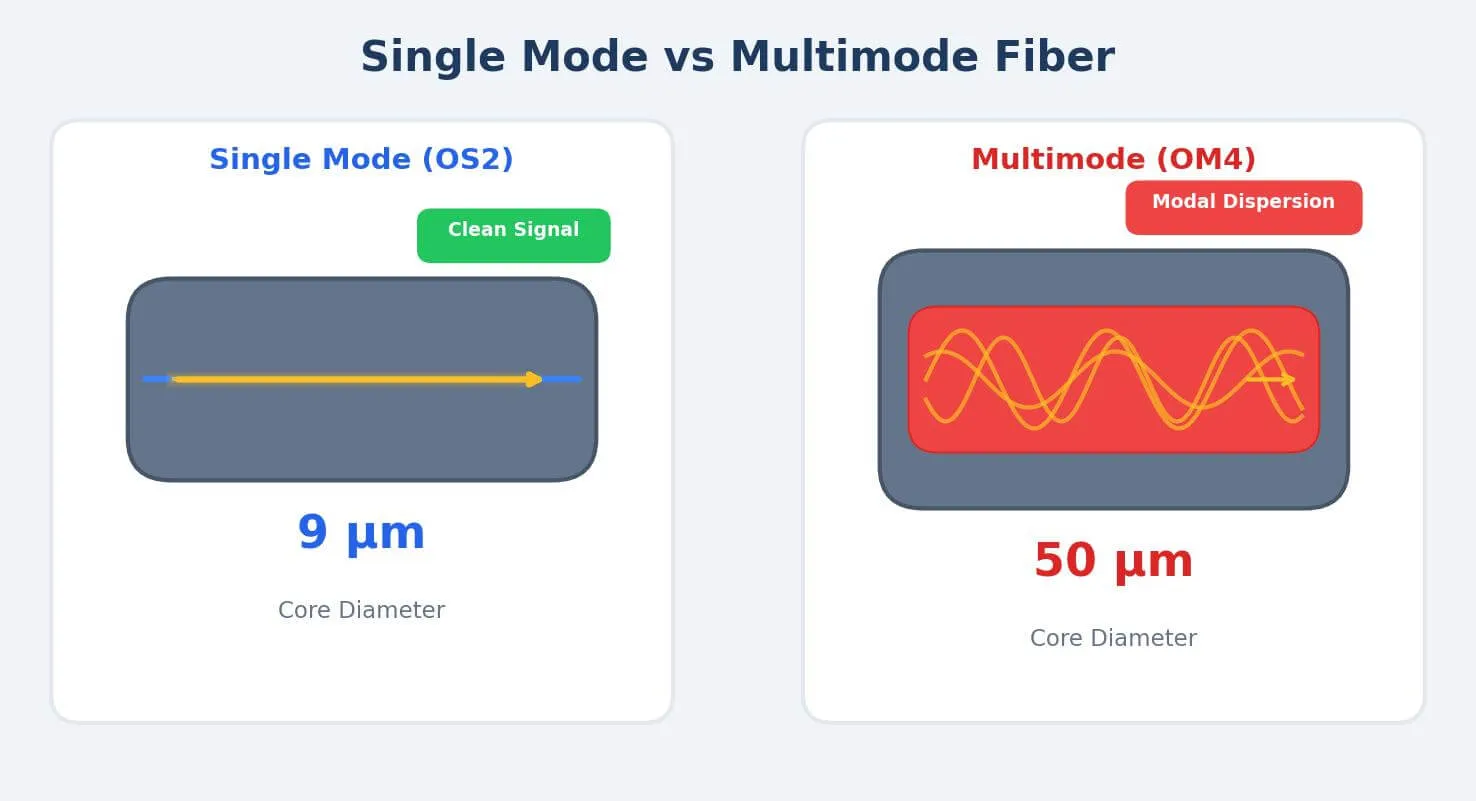

Tänk på det så här. Single mode är en sportbil-en ljusstråle nedför en kärna så tunn (9 mikrometer) att ett människohår ser fett ut i jämförelse. Ren signal, färdas 10, 20, 100 kilometer utan att behöva en boost. Multimode är pickupen. Bredare kärna (50 mikrometer{10}}fortfarande tunnare än hår, men 6 gånger större), flera ljusstrålar som studsar igenom samtidigt. Lättare att arbeta med, billigare att ansluta. Men de där studsande strålarna börjar störa efter några hundra meter. Signalen blir grumlig.

Ser du fällan? Single mode kabel är billigare. Men transceivrar kostar 3-5 gånger mer. För ett campus med 500{10}hamnar är skillnaden 30 000–50 000 USD enbart i optik. I våra 2023-2024-projekt i Sydostasien har vi sett inköpsteam bli brända av det här exakta beräkningsvalet "för framtidssäkring" på korta körningar, och sedan förvränga när transceiverkostnaderna spränger budgeten.

Nu förändrar-POL-arkitekturen allt.Fullständigt optiskt campusdistributioner med POLbehövasingelläge. Inget val inblandat. Tekniken använder GPON-våglängds-divisionsmultiplexering-två våglängder som rör sig i motsatta riktningar på en fibersträng. Fungerar endast med singelläges rena transmission.

Så om du bygger POL, hoppa över multimode-debatten. Men traditionellt Ethernet? Det är därFiberval för optiskt LANblir komplicerat.

Varför SC/APC dominerar POL (och vad händer när du blandar färger)

Traditionella campusnätverk ser ut som ett träd. Kärnbrytare vid roten, fördelningsströmbrytare vid grenar, åtkomstbrytare på varje våningsplan. Mycket utrustning, mycket kraft, massor av saker som går sönder.

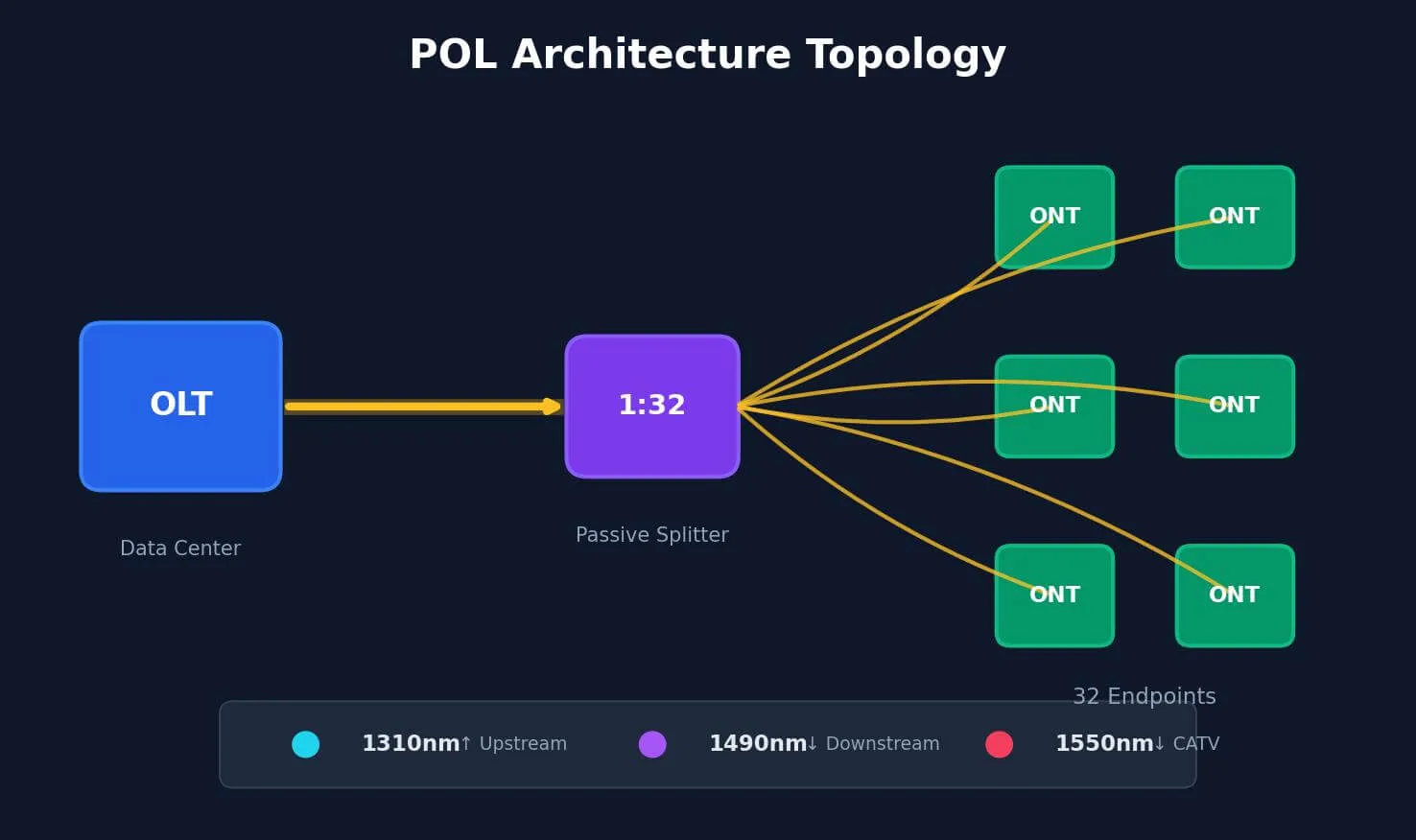

POL plattar till det. En central OLT ansluts via passiva splitter till ONT vid varje skrivbord eller rum. Inga mellanliggande omkopplare. Inga IDF-garderober på varje våning. Bara fiber, splitters, ändpunkter.

[Datacenter] → OLT → Single Fiber → 1:32 Splitter → 32 ONTs

Nedströms: 1490nm|Uppströms: 1310nm|Båda på EN fibersträng

Splittrarna är helt passiva. Ingen ström, ingen elektronik, inget att misslyckas med. Ljus från OLT träffar en 1:32 splitter och delar sig till 32 platser. Som en trädgårdsslang med 32-sprinkler, förutom att du delar laserljus, inte vattentrycket.

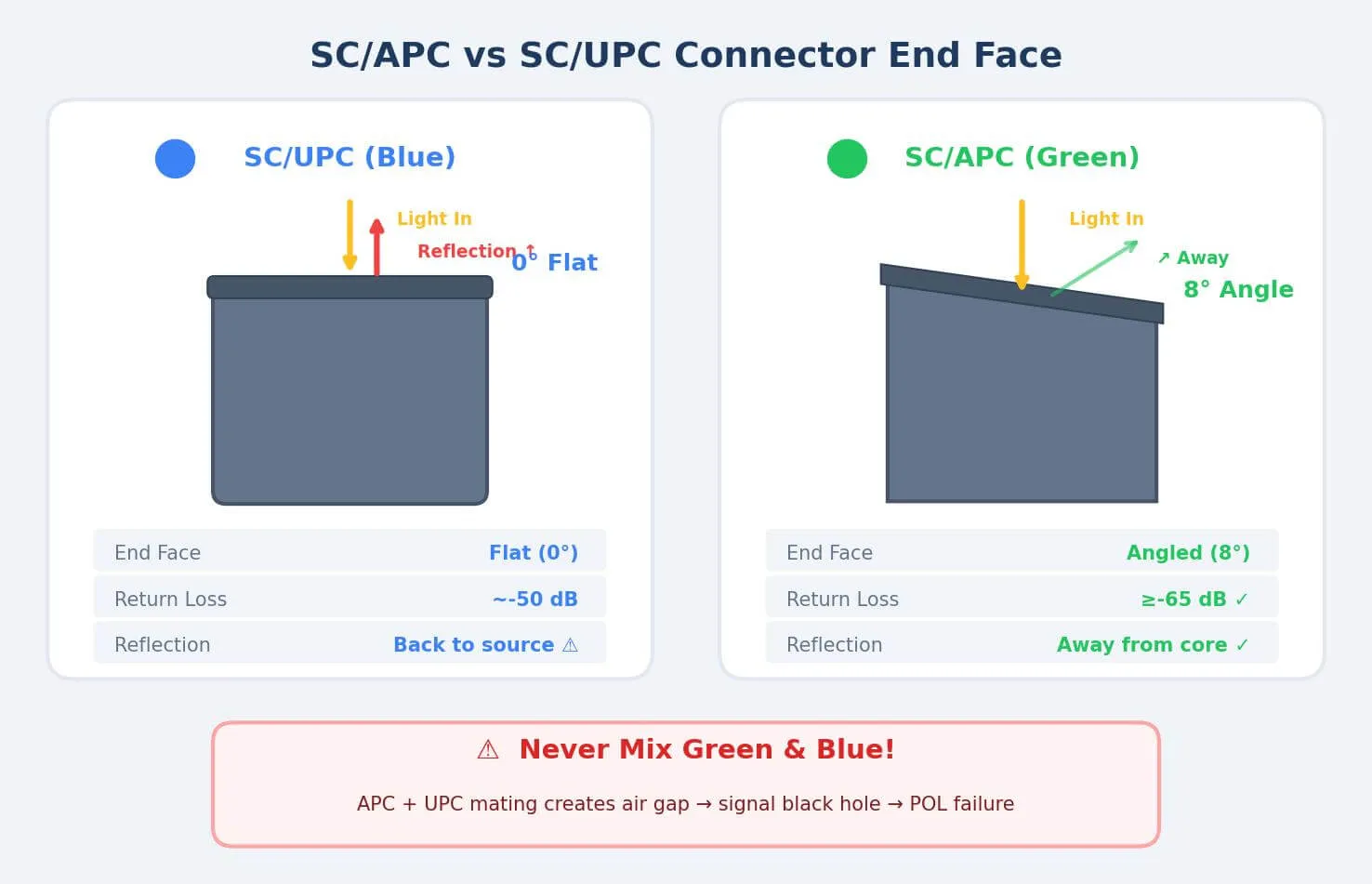

Den kritiska detalj som de flesta guider hoppar över: POL använder SC/APC-kontakter nästan universellt. "APC" betyder vinklad fysisk kontakt-hylsa polerad vid 8 grader istället för platt. När ljus träffar en plan yta (UPC) studsar en del rakt tillbaka mot källan. I dubbelriktad POL skapar dessa reflektioner brus. Över dussintals anslutningspunkter ackumuleras buller.

Den vinklade APC-ytan studsar reflektioner bort från kärnan. Returförlusten sjunker från ~-50 dB (UPC) till -65 dB eller bättre (APC). Ungefär 30 gånger mindre reflekterat ljus gör det tillbaka. I POL-termer? Skillnaden mellan ren signal och degraderad.

TIA Fiber Optic Training Council uttrycker det enkelt: SC/APC är standard för passiva optiska nätverk eftersom returförlustegenskaper spelar roll i dubbelriktade system. Tänk inte på-gissa detta-gå till SC/APC.

Vad händer när du blandar grönt och blått:

Vi såg detta på ett smart hotell GPON-projekt förra året. Entreprenören använde SC/APC (grön) på -golvdelarens utgångar-korrekt. Men då gav rummen SC/UPC (blå) patch sladdar för ONT-anslutningarna. Fysiskt ansluts den. Elektriskt? Katastrof.

Den vinklade ytan som möter en platt yta skapar en liten luftspalt. Kontaktytan krymper till nästan ingenting. Avkastningsförlusten rasar. Reflekterad optisk effekt utlöste hög-reflektionslarm vid OLT. Värre-när 1550 nm CATV-signalen kom igenom med högre effekt, fick luftgapsreflektionerna att ONTs i kantrum föll offline upprepade gånger. Gästerna klagade. Ledningen fick panik. Fixeringen krävde om{10}}dragning av patchsladdar för 200+ rum.

I ett helt-optiskt nätverk är grönt-till-blått inte "lite långsammare". Det är ett signalsvart hål. Den ökningen med 1 dB insättningsförlust ser liten ut-men på en 1:64 delad länk är det droppen som bryter systemet.

Verkliga beslut om implementering

Stommen från datacenter till första splitter.Det här är din motorväg. Allt flyter igenom den. POL betyder enkelläge OS2 med SC/APC-ingen diskussion. Men kabelkvalitet, för-terminerad kontra fält-terminerad, antal reservfiber? Fortfarande beslut att fatta.

För körningar under 2 km (de flesta campus ryggraden) sköter standard OS2 jobbet. Premium fiber med låg-förlust? Överkill om du inte driver extremt långa splitterkedjor eller planerar 25G-PON-uppgraderingar. Insättningsförlust per anslutning bör vara under 0,3 dB-ange detta i din RFQ, kräver testrapporter.

För-avslutade trunkablar kostar mer men sparar installationstid. För sjukhus eller universitet där det är viktigt att minimera störningar? Värt det. Nybyggnation med tid över? Fältavslutning fungerar bra. För terminering med hög-densitet vid OLT,fiberoptiska kontakterdesignad för rack-monterade applikationer gör portidentifiering och åtkomst lättare under underhåll.

Fördelningskablar från splitter till ONT.

Det är härFTTO fiberkontakterbli intressant. Inte en kabel-32 kablar från varje splitter till 32 platser. Multiplicera med splitterräkning. Mellanstora campus kan ha 50+ splitters som betjänar 1,500+ slutpunkter. Många kontakter.

SC/APC förblir standard. Men kontrollera dina ONT-specifikationer först-en del nyare modeller använder LC/APC-portar. Om så är fallet kan du köra LC-terminerade kablar genomgående (renare) eller använda SC-LC hybridadaptrar vid splittern (lägger till anslutningspunkter). Vi rekommenderar generellt det första alternativet. Varje adapter är en potentiell felpunkt.

Varför kontaktkvaliteten är viktig i stor skala:

En skillnad på 0,1 dB per kontakt låter trivialt. Multiplicera över hundratals anslutningar-är det inte. Typisk 1:32 POL-arkitektur har ~28 dB total förlustbudget. Splitter äter 15-17 dB. Kabeldämpning tar några fler. Det lämnar kanske 8-10 dB för alla kontaktförluster. Billiga kontakter pressar dig över budgeten på längre körningar.

Traditionellt Ethernet-stamnät (när du inte gör POL).Alla är inte redo för POL. Renovera befintlig infrastruktur? Budgetbegränsningar? Traditionellt switchat Ethernet fungerar fortfarande. Olika fiberbeslut dock.

Under 300 meter-golv-till-golv är angränsande byggnader-OM4 multimode med LC duplex ekonomiskt rimligt. Transceiver-besparingar (SR vs LR-moduler) ökar när du ansluter dussintals switchar. Kalkylen vänder på 300+ meter. Multimode kämpar, särskilt vid högre hastigheter.Single mode-användning i Campus Networkatt-bygga länkar ger obegränsad bandbredd. Installera en gång, stödja 10G, 100G, 400G-vad som kommer härnäst.

LC/UPC (inte APC) fungerar bra för punkt-till-punkt Ethernet. Ingen dubbelriktad WDM, så extra APC-kostnad och hanteringsvård är inte nödvändig.

Desktop Connections och Zone Enclosure Solution

FTTO betyder att fiber når skrivbordet. En annan miljö än ett datacenter. Kablar blir sparkade. Stolar rullar över dem. Städpersonal stöter på saker. DeGuide för val av fiberkontaktför stationära datorer prioriterar hållbarhet.

Böj-okänslig fiber (BIF) är inte-förhandlingsbar. Standardfiber tappar signal vid snäva böjar. BIF-handtag böjer radier ner till 7,5 mm-snävare än ditt pinkfinger. För-klippta lappsladdar (2m, 3m, 5m) sparar tid jämfört med fältavslutning vid varje skrivbord. Kostnadsskillnaden minimal, undviker variation från besvärliga installationspositioner.

Utmaningen med öppet kontor:

I ett projekt för ett stort internetföretag -fullständigt öppen kontorslayout-vägrade designern att montera några synliga kabelrännor på stödpelarna. Direkt routing från ryggraden till varje skrivbord innebar fiber överallt. Mardröm att underhålla.

Vår lösning: Zonkapslingar i takkammare eller under förhöjt golv. Kör MPO-trunkar med flera-fiber från ryggraden till varje zonbox. Inuti lådan, bryt ut till LC Uniboot patch-kablar som betjänar 6-8 närliggande arbetsstationer.

Utdelningen? När arbetsstationer rör sig (och det gör de alltid) rör man inte vid ryggradsfibern i taket. Byt bara ut den 3 meter långa lappsladden vid zonlådan. Vår kunds uppskattning: 70 % minskning av arbetskostnaden för MAC (flyttningar/lägger till/ändringar). Över 3 år av kontorsreorganisationer, det räcker.

Kritisk detalj: i snäva zonlådor är LC Uniboot- eller Push-Pull Tab-kontakter obligatoriska. När 12 patch-kablar är anslutna lämnar standard LC-kontakter inte tillräckligt med fingerutrymme för att ta bort någonting. Vi lärde oss detta på den hårda vägen i ett eftermonteringsprojekt-var tvungen att koppla ur halva lådan bara för att komma åt en kabel.

Pengarfrågan

Alla frågar om kostnad. Svaret beror på din tidsram. POL kostar mer i förväg (OLT och ONT är inte billiga) men sparar dramatiskt på allt annat-särskilt under 10 år.

Grov uppdelning för 500 slutpunkter. Det här är branschuppskattningar, inte garanterade offerter-din körsträcka varierar beroende på leverantör, region, detaljer.

Där POL sparar mest: golvyta och kraft. Traditionella nätverk behöver IDF-garderober på varje våning-omkopplare, UPS, luftkonditionering. POL ersätter allt det där med passiva splittrar som inte behöver någon ström, ingen kylning, som passar i en väggmonterad låda som är lika stor som en lärobok. Huaweis FTTO-dokument hävdar 50-70 % effektminskning-det är en marknadsföringssiffra, ta det med rätt skeptiskhet – men riktningen är verklig. Färre aktiva enheter innebär mindre el och mindre värme att ta bort.

Dirt Is Your Enemy (The $500 Lesson)

Något försäljningsbroschyrer inte betonar: föroreningar är den främsta orsaken till fel i fibernätet. Inte utrustningsfel. Ej kabelskada. Smuts.

Singelmodsfiber har en kärna på 9-mikrometer. En dammspecifikation som är osynlig för ditt öga blockerar 10 %+ av ljusgenomsläppligheten. Fingeravtrycksolja skapar tillräckligt med förlust för att tappa en anslutning. I POL-system med snäva länkbudgetar, förorenas vid några få punkter till nätverksomfattande problem.

De 500 $ som förvandlades till 5 000 $:

Campusprojekt i Sydostasien. Kunden minskade cirka 500 USD i professionella städsatser från budgeten. "Använd bara dammskydd och var försiktig." Tillåtet arbetare att installera utan korrekt inspektionsutrustning.

En vecka efter överlämnandet visade ungefär 15 % av länkarna oförklarlig paketförlust. Ingenjörsteamet var tvungen att återvända med OTDR-utrustning, dra kontakter en efter en, inspektera varje ändyta. Resultat: de flesta förorenade hylsor hade repats av dammpartiklar under installationen. Oåterkalleliga skador.

Sluträkning: ~100 lappkablar utbytta ($2 000 material), tre dagars arbete för två tekniker ($3,000+), plus rykteskadan av en misslyckad överlämning. De 500 $ "besparingarna" kostade dem 10x.

En fiberanslutningsändyta är ömtåligare än en ögonglob. Under 400x förstoring ser en dammpartikel ut som en krater på månen. Om du inte köper rengöringsverktyg, budgetera tredubbla för reparationer.

Besiktning före parning är obligatorisk. Ett 400x fibermikroskop kostar några hundra dollar och förhindrar tusentals i felsökning. Varje kontakt inspekteras innan den ansluts-under installationen och allt underhåll. Rengöringsprotokoll: torrtorka först (luddfritt), våtrengör med 99 %+ isopropylalkohol om det behövs, torka igen,-inspektera igen. Tar 30 sekunder. Att hoppa över tar timmar att diagnostisera senare.

Planera för vad som kommer härnäst

Campusfiber håller 15-25 år. Kabeln du installerar idag kommer fortfarande att finnas där när tekniker vi inte har uppfunnit blir standard.

Goda nyheter för POL: det fysiska lagret stöder hela färdplanen. Nuvarande GPON körs 2,5 Gbps nedströms. 10G-PON (XGS-PON) redan tillgänglig. 25G-PON i tester. 50G-PON i standardutveckling. Alla använder samma fiber och kontakter{10}, bara OLT- och ONT-utrustningsändringar.

OFS Optics noterar att medan multimode hanterar de flesta företagsavstånd på ett adekvat sätt, blir single modes bandbreddsfördelar mer uttalade när datahastigheterna ökar. De erkänner trenden mot singelläge eftersom transceiverpremierna minskar.

A Fullständigt optiskt campusbyggt på enkelläge hanterar Wi-Fi 7 backhaul (multi-gigabit per AP), 8K videoövervakning, IoT-densiteter som vi inte kan förutse-utan att röra kablar. Det är värdet av att få rätt infrastruktur första gången.

Vad du ska lägga i din anbudsförfrågan

Vid inköp av kontakter för enPOL kabelguide-kompatibel implementering, ange dessa minimikrav:

Insättningsförlust: Mindre än eller lika med 0,25 dB typiskt, Mindre än eller lika med 0,35 dB max

Returförlust (APC): Större än eller lika med 65 dB

Hylse: Zirconia keramik

Parningscykler: Större än eller lika med 500 med mindre än eller lika med 0,2 dB förändring

Dokumentation: Individuella testresultat eller batchcertifikat

För affärskritiska-uppdrag, tillhandahåller leverantörer med-tillverkning (inte handelsföretag som köper flera fabriker) mer konsekvent kvalitet.Evolux Fibererbjuder fabriks-direkta produkter med testdokumentation som företagens POL-projekt kräver.

Reservkvoter värda att budgetera med: 5-10 % för för-terminerade sammansättningar, 15-20 % för fältinstallerbara kontakter (beräknar för termineringsfel), 10-15 % för patch-kablar för att hantera förstaårs MAC.

Snabbreferens

Skiftet motFullständigt optiskt campusArkitekturen accelererar när företag upptäcker drifts- och energibesparingar. Oavsett om du distribuerar POL för en ny byggnad eller uppgraderar traditionell infrastruktur, så avgör anslutningsbeslut du fattar under installationen tillförlitligheten under de kommande decennierna eller två. Få dem rätt första gången.

Referenser:

1. TIA Fiber Optic Training Council (tiafotc.org) - Passiva optiska LAN

2. OFS Optics (ofsoptics.com) - Val av enkelläge kontra multimodfiber

3. Huawei Enterprise (e.huawei.com) - FTTO-lösningsdokumentation

4. FS.com Community - Diskussioner om returförlust i PON-applikationer
