Varför obalanserad uppdelning är meningsfullt för FTTH-projekt på landsbygden

Designen fungerade. Det var helt enkelt inte det mest effektiva sättet att koppla samman 32 hem spridda så tunt.

Det samtalet är ganska typiskt för det vi ser medLantlig FTTHprojekt. Utmaningen är inte teknisk genomförbarhet-det är ekonomi. Och när du väl börjar optimera för kostnaden per hem som passerats i områden med låg-densitet, slutar du med att se allvarligt på obalanserad uppdelning.

Så vad är det som händer här egentligen? Frågan handlar om en grundläggande obalans mellan hur traditionell PON-arkitektur fungerar och hur abonnenter på landsbygden är fysiskt fördelade.

I ett tätt område kan du ha 64 bostäder inom en radie på 500 meter från ett klyvskåp. Du installerar en 1:64 splitter, drar korta kablar till varje hem och ekonomin fungerar utmärkt. Splitterkostnaden delas upp på 64 abonnenter. Kabeldragen är korta. Alla är glada.

Föreställ dig nu en landsbygdsrutt. Du har kanske 30 hem uppspända längs 20 kilometer väg. Vissa är samlade i grupper om 4-6 nära vägkorsningar. Andra sitter ensamma på 40 tunnland paket. Om du försöker betjäna dem med en centraliserad splitter, kör du individuella fibersträngar i kilometer för att nå hem längst ut i ditt serviceområde.

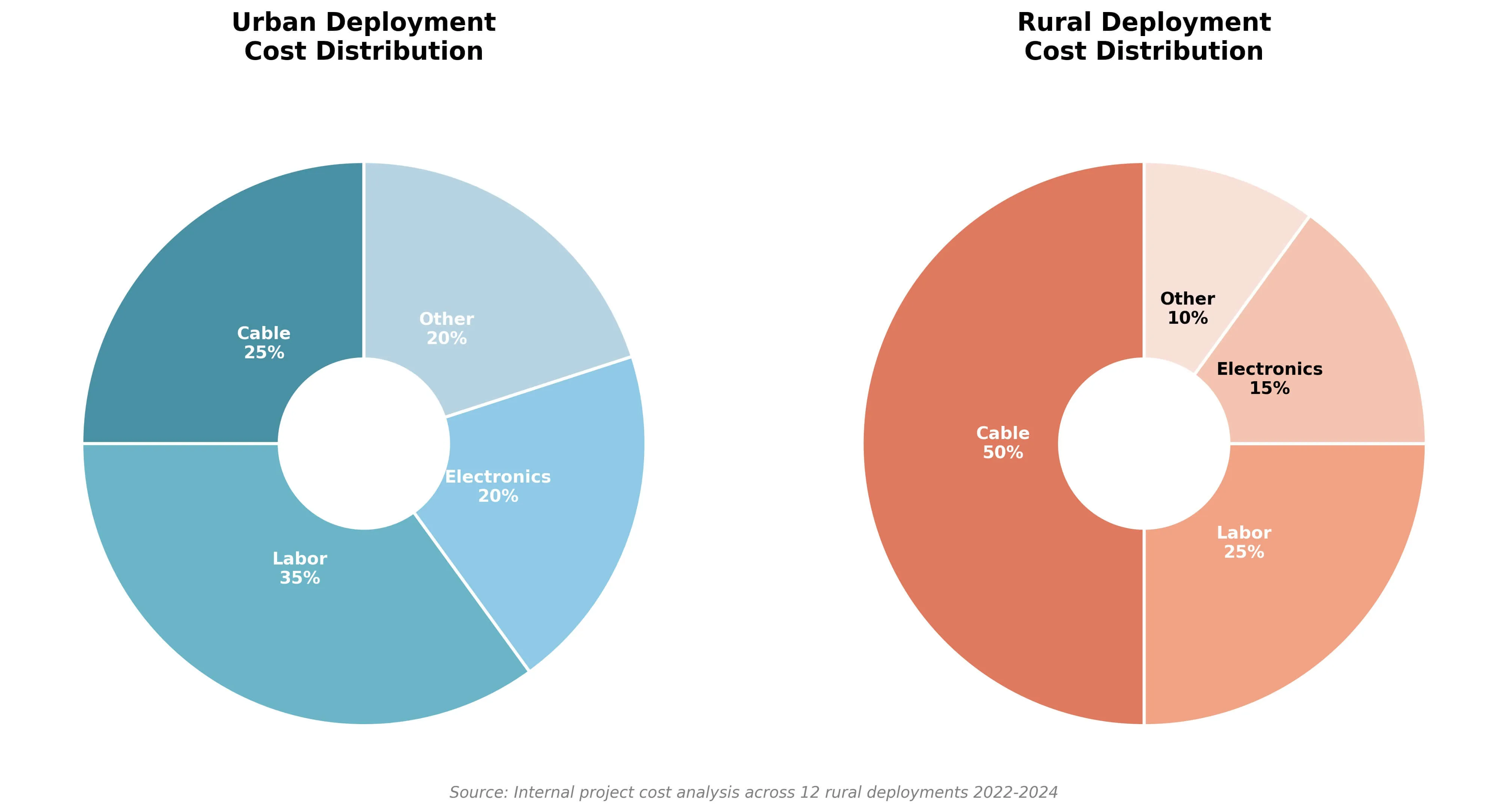

Här är pengarna faktiskt går i en typisk lantlig byggnad:

Lägg märke till hur arbetskostnaderna förblir relativt oförändrade mellan de två scenarierna, men kabel kostar ballong på landsbygden. Det är din hävstångspunkt. När kabel representerar halva din projektkostnad istället för en fjärdedel, slår varje designbeslut som lägger till fiberlängd din budget hårt. Och traditionella balanserade splitterdesigner lägger till mycket onödig fiber i lantliga scenarier.

Det alternativa tillvägagångssättet-och det här är vad vi rekommenderade att Montana ISP-använder vad som kallas obalanserad eller asymmetrisk uppdelning. Konceptet är inte nytt. Telekomingenjörer har använt optiska kranar i årtionden inom kabel-TV-distribution. Men det får seriöst fäste förLantlig FTTHeftersom det direkt löser-fiberkostnadsproblemet.

En snabb teknisk primer om du är mindre bekant med splittertyper:

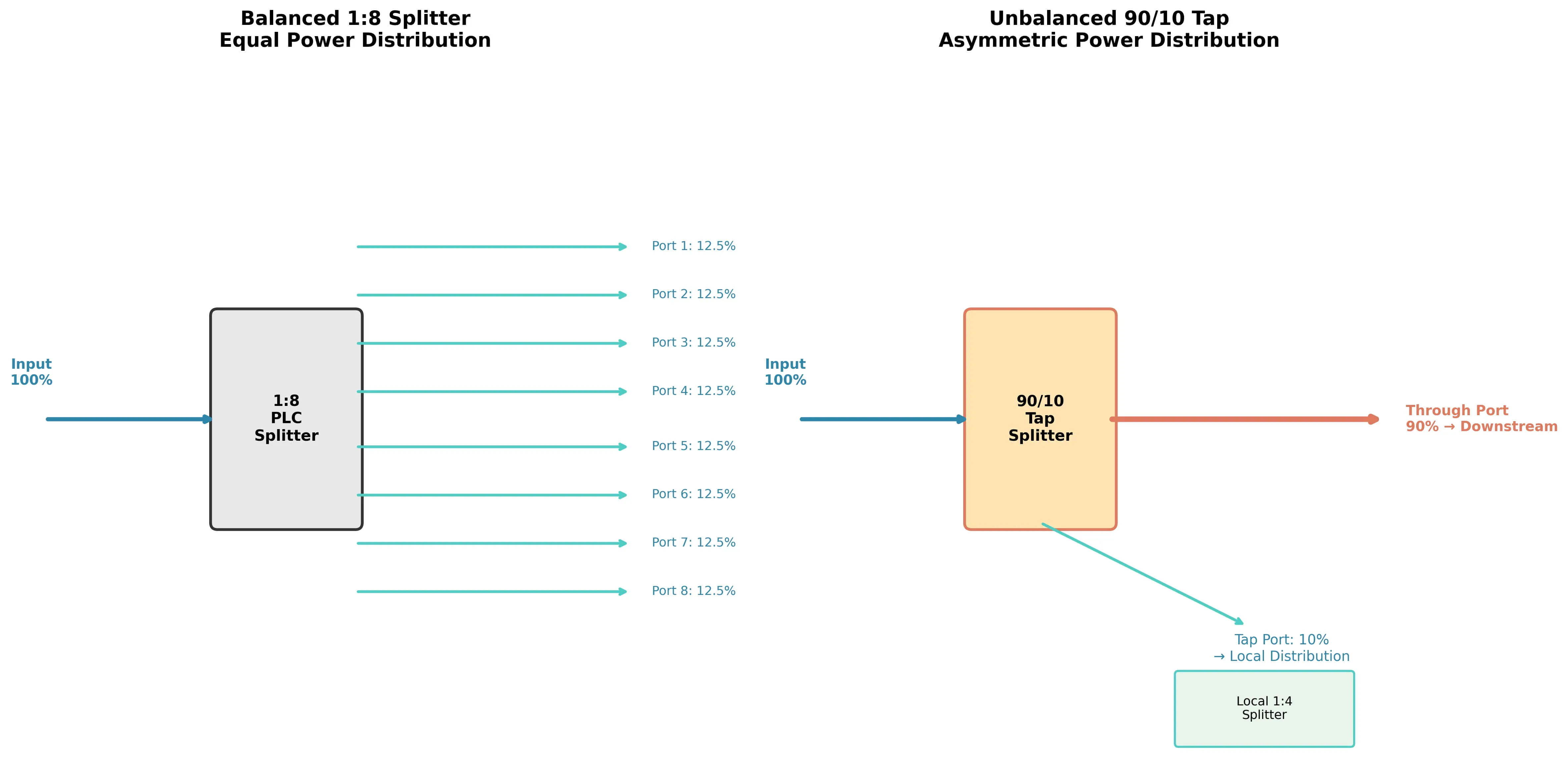

StandardPLC splitterkonfigurationer delar in inkommande optisk effekt lika mellan alla utgångar. En 1:8-delare skickar 12,5 % av ljuset till var och en av dess åtta utgångsportar. En 1:32 splitter delar upp kraften i 32 lika stora delar. Dessa balanserade splitters fungerar utmärkt när du behöver betjäna ett kluster av abonnenter från en enda plats.

Obalanserade splitters gör något annorlunda. Istället för lika division delar de upp kraften enligt ett designat förhållande-säg 90/10 eller 70/30. Den större delen fortsätter nedför stamfibern för att betjäna nedströmslägen. Den mindre delen tappar av för att betjäna abonnenter vid den specifika punkten.

Varför spelar detta roll för landsbygdsnätverk? Eftersom du kan seriekoppla-flera obalanserade tappningar längs en enda stamfiber och extrahera precis tillräckligt med ström på varje plats för att betjäna de lokala hemmen samtidigt som den optiska budgeten bevaras för platser längre ner i linjen.

En kommentar från våra seniora ingenjörer om val av kranförhållande:

När vi bestämmer oss mellan 90/10 och 70/30 stirrar vi inte bara på dämpningsvärden i ett kalkylblad. Det finns en praktisk faktor som ständigt förbises:framtida underhållsutrymme.

Här är vår tumregel. Om ett kluster för närvarande bara har 3 bostäder men det finns ledig mark i närheten, rekommenderar vi vanligtvis ett något större uttagsförhållande än vad matematiken strikt kräver-säg 80/20 istället för 90/10. Anledningen? På landsbygden kostar det mycket mer att skicka ut en besättning för att åter-skarva en stamkran än den optiska kraften du sparade genom att gå minimalt. Vi skulle hellre offra 1dB nedströmsmarginal i förväg än att förlora möjligheten att lägga till prenumeranter senare utan en större omarbetning. Bygg i "plug and play"-rummet nu; du kommer att tacka dig själv om två år när ett nytt hus går upp längs vägen.

Låt oss gå igenom hur detta faktiskt fungerar på fältet. Ta det där Montana-projektet vi nämnde. Efter att ha granskat deras ursprungliga design hjälpte vi dem att modellera ett alternativ med hjälp av en distribuerad kranarkitektur.

Den ursprungliga designen krävde en 48-fiberdistributionskabel som löpte hela 18 kilometer långa sträckan, med fibrer som skalade av på olika ställen för att nå abonnentkluster. Totalt antal fiberkilometer i designen: ungefär 380.

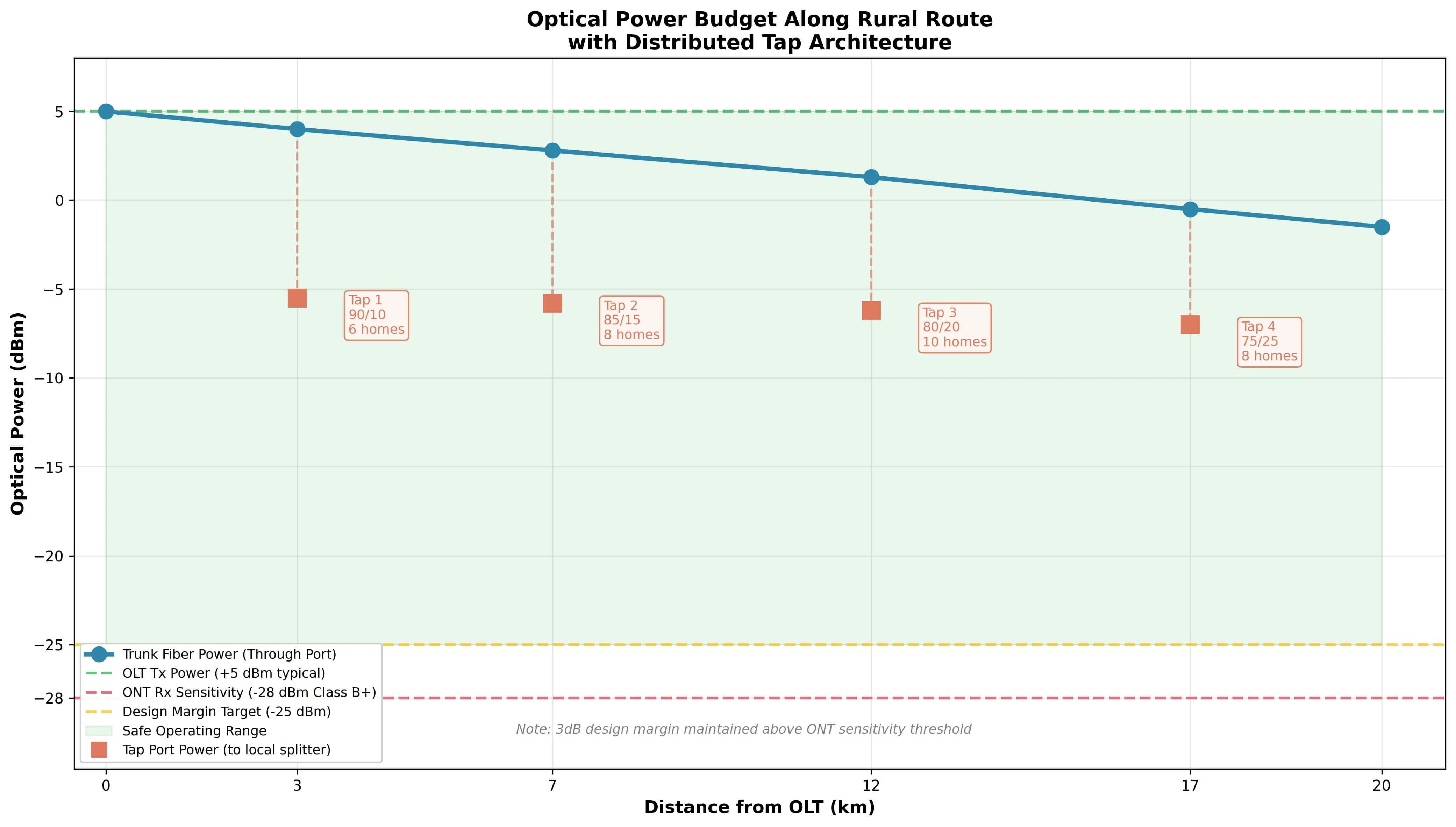

Den reviderade metoden använde en 2-fibertrunk (primär plus backup) med tapppunkter vid varje abonnentkluster. Vid det första klustret-cirka 3 kilometer från huvudänden-avleder en 90/10-tapp 10 % av den optiska effekten till en litenFDB/FAT Boxinrymmer en 1:8 balanserad splitter. Det tjänar 6 närliggande hem. De återstående 90% fortsätter ner i stammen.

Vid kilometer 7 betjänar en annan kran (denna 85/15) ett kluster av 8 hem. Vid kilometer 12 hanterar en 80/20 kran 10 bostäder. Och så vidare längs rutten tills det slutliga klustret får den optiska kraften som fortfarande-står långt inom GPON-effektbudgeten för korrekt ONT-drift.

Kabelkostnadsuppskattningar baserade på bulkfiberprissättning 2024; faktiska kostnader varierar beroende på leverantör, kabeltyp och ordervolym.

Defiberreduktion kom ut till cirka 65%. Även om man räknar med de extra kranenheterna och kapslingarna vid varje klusterpunkt översteg nettomaterialbesparingarna $40 000 på denna 18 kilometer långa rutt.

För denna internetleverantör innebar de 40 000 $ som sparats på kabel att de kunde utöka sin fiberräckvidd till ytterligare två små samhällen som tidigare ansågs "omöjliga" under bidragsbudgeten. Det är den verkliga vinsten-inte bara att spara pengar, utan att utöka vad som faktiskt är möjligt inom ett fast finansieringskuvert.

Internetleverantören gick framåt med den obalanserade designen. Vi levereradePLC-delareoch arbetade med dem på valet av uttagsförhållande för varje nod.

Du kan inte bara dra tappningar längs en fiber utan att förstå vad som händer med din optiska energibudget. Det är här landsbygdsinstallationer blir tekniskt intressanta-och där vissa nätverksplanerare stöter på problem.

Varje komponent i en PON introducerar förlust. Fibern själv dämpar signalen med ungefär 0,35 dB per kilometer vid 1310nm våglängd. Kontakter lägger till 0,3-0,5 dB vardera. Skarvar bidrar med 0,1-0,2 dB. Och splitters introducerar förlust baserat på deras konfiguration.

För balanserade splitters är matematiken okomplicerad: en 1:8-splitter introducerar cirka 10,5 dB förlust oavsett vilken utgångsport du mäter. Alla portar ser samma effektnivå.

Obalanserade kranar beter sig annorlunda. Den genomgående porten (som bär kraft till nedströms kranar) ser relativt låga förluster-vanligtvis 0,5-2,5 dB beroende på delningsförhållandet. Tappporten (som betjänar lokala abonnenter) ser högre förlust motsvarande dess mindre effekttilldelning.

Tabellen nedan visar typiska insättningsförlustvärden för vanliga uttagsförhållanden. Det här är representativa siffror-verifiera alltid mot tillverkarens specifikationer för de faktiska komponenterna du distribuerar.

Källa: Sammanställt från flera PLC-delartillverkares datablad inklusive Corning, CommScope och olika OEM-leverantörer. Värden representerar typisk prestanda vid 1310/1550nm; faktiska specifikationer varierar beroende på tillverkare.

Ett standard GPON-system ger cirka 28 dB optisk budget mellan OLT-sändare och ONT-mottagare. XGS-PON erbjuder 29-35 dB beroende på transceiverklass. Ditt jobb är att se till att alla prenumeranter-inklusive den i slutet av din tryckkedja får tillräcklig signal inom den budgeten.

En varning från våra fältteam:

Många planerare räknar ut den 28dB-budgeten ner till sista decimalen, och pressar ut varje kilometer de kan från länken. Men på platser som Montana eller norra Skandinavien måste du räkna med vinterförluster.

Vi har mätt det själva: extrem kyla gör att fiberkablar drar ihop sig, och adaptrar av lägre-kvalitet kan utveckla små fysiska förändringar som leder till en extra förlust på 0,5 till 1 dB som inte fanns i september. Vår designregel är enkel-när man beräknar effekt vid den sista ONT i en kedja,vi bygger in minst 3dB hård marginal. Om din matematik visar -26dBm för den slutliga abonnenten och du kallar det bra, är du en snöstorm eller en åldrande kontakt ifrån ett servicesamtal. Offra inte länkstabilitet bara för att klämma in ett tryck till.

De fysiska komponenterna spelar lika stor roll som den optiska designen. Varje tapppunkt behöver ett hölje som skyddar splittern, tillhandahåller anslutningspunkter för fallkablar och överlever allt väder som ditt serviceområde kastar på den.

För driftsättningar på landsbygden betyder det vanligtvis en utomhus-klassadFDB/FAT Boxmed IP55 eller högre inträngningsskydd. Kapslingen måste rymma krandelaren plus en liten balanserad splitter (vanligtvis 1:4 eller 1:8) för lokal distribution. Antalet portar bör matcha ditt abonnentkluster med plats för några reservdelar. Och monteringsalternativen måste passa dina faktiska installationsscenarier-stolpefäste, trådfäste eller väggfäste beroende på platsen.

Vi har sett projekt snubbla genom att specificera kapslingar som såg tillräckliga ut på papper men som inte fungerade på fältet. En box som är klassad för 8 abonnentdroppar hjälper inte om du faktiskt inte kan dra och hantera släppkablarna rent. En kapsling med endast väggfästen-monterad- blir ett problem när hälften av dina kranplatser är på elstolpar.

När vi levererarFiberoptiska uttagslådortill projekt som det i Montana fokuserar vi på fält-praktiska funktioner-som dedikerad intern routing för den obalanserade tryckmodulen-för att säkerställa att lådan förblir hanterbar även när kluster växer. Det som är viktigare än någon specifik produkt är att matcha kapslingens specifikationer till dina faktiska fältförhållanden. En låda på 50 USD som inte tätar ordentligt mot damm kommer att kosta dig mycket mer i lastbilsrullar än en låda på 80 USD som gör jobbet rätt första gången.

En fråga som dyker upp ständigt: när är obalanserad splittring egentligen meningsfull kontra att hålla fast vid traditionell balanserad arkitektur?

Det ärliga svaret är att det beror på din specifika ruttgeometri. Men vissa mönster håller ganska konsekvent.

Distribuerad kranarkitektur tenderar att vinna när abonnentdensiteten faller under cirka 15-20 hem per rutt-kilometer. Vid högre tätheter minskar fiberbesparingen eftersom du redan är relativt nära de flesta abonnenter oavsett var du placerar din splitter. Vid lägre tätheter-särskilt när bostäder samlas i grupper åtskilda av långa sträckor av tom väg - besparingarna förvärras snabbt.

Ruttens längd spelar också roll. På korta rutter under 5-8 kilometer kan det hända att komplexiteten i att hantera flera tappställen inte motiverar fiberbesparingarna. På långa rutter som överstiger 15-20 kilometer ser du ofta på betydande besparingar som lätt uppväger de extra planering- och komponentkostnaderna.

När ska vi gå bort från obalanserad arkitektur-vår ärliga uppfattning:

Titta, vi gillar det här tillvägagångssättet och rekommenderar det ofta. Men det finns situationer där du bör hålla fast vid traditionella 1:32 eller 1:64 balanserade mönster:

1. "Wildfire" förorts tillväxtområden.Om din rutt går genom mark som är på väg att se större bostadsutveckling under de kommande tre åren, kommer en obalanserad krankedja att mättas snabbt. Att expandera senare innebär antingen att-omkonstruera hela den optiska budgeten eller köra parallell infrastruktur. Inte heller är roligt. I dessa fall är flexibiliteten i en balanserad arkitektur-där du bara kan tända oanvända splitterportar-värd den extra kabelkostnaden.

2. Dina underhållspersonal är inte OTDR-bekväma.Att felsöka ett obalanserat nätverk är verkligen svårare än en enkel 1:32-delning. Förlustprofilen ser ut som en trappa på ett OTDR-spår, och om dina fälttekniker bara vet hur man använder ett rött-ljus visuellt fellokaliserare, kommer de att kämpa. Vi har sett operatörer anta distribuerade krandesigner och sedan spendera sex månader frustrerade eftersom varje servicesamtal tar dubbelt så lång tid. Om ditt team inte är redo för inlärningskurvan, betala för den extra fibern och håll ditt underhåll enkelt.

NärBalanserade vs. Obalanserade Splittersblir ett nära samtal frågar vi vanligtvis: hur säker är du i dina prognoser för abonnenttillväxt och hur skickligt är ditt fältteam? Om båda svaren är "ganska solida" vinner obalanserad vanligtvis kostnaden. Om något av svaren är "ärligt talat, inte säker", ger balanserad dig mer utrymme att anpassa dig.

Testning och certifiering för obalanserade nätverk kräver justering från standard PON-procedurer. Flera delade punkter skapar OTDR-spår som ser annorlunda ut än traditionella singel-splitterarkitekturer, och tekniker måste förstå vad de ser.

Varje tryck visas som en diskret förlusthändelse på en OTDR-spårning. Den genomgående portförlusten är relativt liten (under 2 dB för de flesta förhållanden), medan tappporten visar större förlust motsvarande dess designade förhållande. Tekniker som inte känner till den här arkitekturen misstolkar ibland dessa förväntade förluster som fel.

VIAVI och andra testutrustningstillverkare har lagt till specifika lägen för att karakterisera koniska/obalanserade splitternätverk. Enligt VIAVI:s tekniska dokumentation inkluderar deras PON OTDR-produkter nu "obalanserat splitterstöd" specifikt för att möta testkraven för distribuerade kranarkitekturer.

Dokumentation blir mer kritisk med distribuerade krandesigner. Varje kapsling bör märkas med dess uttagsförhållande och den kumulativa optiska förlusten till den punkten. När en tekniker svarar på ett servicesamtal två år efter installationen måste de snabbt förstå förväntade effektnivåer på den platsen utan att räkna om hela budgeten från början.

För amerikanska nätverksoperatörer som söker federal finansiering,Lantlig FTTHprojekt kvalificerar ofta för USDA ReConnect-anslag och lån. Programmet har investerat över 5 miljarder dollar sedan 2018 för att föra bredband till underbetjänade landsbygdsområden. Nuvarande krav kräver 100 Mbps symmetrisk tjänstekapacitet-väl inom räckhåll för korrekt designade GPON- eller XGS-PON-nätverk oavsett om du använder balanserad eller obalanserad arkitektur.

Den viktigaste begränsningen är att visa att din design faktiskt levererar adekvat service till varje prenumerant. Dina optiska budgetberäkningar måste visa tillräcklig marginal även på de mest avlägsna platserna. Obalanserad arkitektur förändrar inte de grundläggande prestandakraven-den ändrar bara hur du allokerar optisk kraft för att möta dem effektivt.

Om du planerar enLantlig FTTHutbyggnaden och dina rutter visar de spridda, klustrade abonnentmönstren som är typiska för jordbruksområden, obalanserad uppdelning förtjänar en seriös utvärdering. Potentialen att minska fiberkabelkostnaderna med 30-50 % påverkar direkt projektets livskraft, särskilt där affärsplanen redan är snäv.

De tekniska kraven är inte exotiska. Du behöver kvalitetPLC splitterkomponenter med verifierade specifikationer för både balanserade och obalanserade konfigurationer. Du behöver utomhus-klassadFDB/FAT Boxkapslingar som är lämpliga för dina installationsscenarier. Och du behöver noggrann optisk budgetutveckling för att säkerställa att varje abonnent får tillräcklig signal.

Det som gör skillnaden mellan framgångsrika och kämpande utbyggnader på landsbygden är vanligtvis inte tekniken-det är om nätverksdesignen tar hänsyn till landsbygdens realiteter snarare än att transplantera urbana antaganden till en fundamentalt annorlunda miljö.

Det mest värdefulla första steget? Kartlägg dina faktiska abonnentplatser och ruttgeometri. Rätt arkitekturval följer av den analysen, inte från att tillämpa en standardmall. Om du för närvarande kartlägger en rutt på landsbygden och matematiken inte stämmer, skicka oss din ruttgeometri. Vi kan köra en snabb jämförande analys av balanserade kontra obalanserade arkitekturer för ditt specifika projekt-utan begränsningar.Nå ut till vårt team-det här är precis den typen av problem vi gillar att arbeta med.
