PC, UPC och APC hänvisar till tre poleringsstilar som appliceras på hylsans ändyta inuti en fiberoptisk kontakt. Poleringen avgör hur mycket ljus som reflekteras tillbaka mot källan vid varje anslutning - en parameter som kallas returförlust. Den här artikeln beskriver hur de tre typerna skiljer sig åt, hur man identifierar dem i fältet och vilken som ska anges för en viss applikation.
Tre polska typer, en utveckling
Alla tre typerna av kontaktpolering löser samma grundläggande problem: när två fiberändytor möts inuti en kontakt, orsakar luftgap mellan dem ljuset att reflekteras bakåt. Den reflekterade energin - som kallas tillbakareflektion eller optisk returförlust (ORL) - går mot laserkällan och kan försämra signalkvaliteten, öka bitfelsfrekvensen eller destabilisera analoga system. Skillnaden mellan PC, UPC och APC är hur aggressivt varje design attackerar luftgapet.
Den ursprungliga platta-polerade kontakten från 1970-talet lämnade ett gap som var tillräckligt stort för att studsa ungefär 4 % av ljuset tillbaka in i systemet (-14 dB returförlust). Det var utgångspunkten. De tre lacktyperna som följde stramade var och en åt kontakten på ett annat sätt:
PC (fysisk kontakt)ersatte den plana ytan med en något konvex kupol på 1980-talet. Krökningen koncentrerade trycket vid fiberkärnan, vilket tvingade de två glasytorna i direkt kontakt. Returförlusten förbättrades till cirka -40 dB. PC blev standard påtidiga SC-, FC- och ST-kontakttyper, men kupolens stora radie lämnade fortfarande en bred kontaktfläck som tolererade brister. Du kommer fortfarande att hitta PC polish på äldre telekomutrustning - det fungerar, men det är den svagaste av de tre och specificeras sällan för nybyggen.
UPC (Ultra Physical Contact)är inte en ny design utan en bättre poleringsprocess applicerad på samma kupol. En förlängd poleringscykel ger en finare ytfinish och en snävare krökningsradie, vilket pressar samman fiberkärnorna mer exakt. Returförlusten når -50 dB eller bättre - en tio-faldig förbättring jämfört med PC. Det här är arbetshästen. BlåkroppLC UPC enkel-mode patch-kablarfinns i praktiskt taget alla datacenter, företagsrack och metro DWDM-hyllor som tillverkas idag. Om ingen har angett något annat är oddsen att dina kontakter är UPC. Den enda varningen: upprepade parningscykler kan repa kupolen och försämra returförlusten över tiden, så inspektion och rengöring före varje anslutning är inte valfritt - det är det som gör att UPC presterar enligt nominella specifikationer.
APC (Angled Physical Contact)har ett helt annat synsätt. Istället för en vinkelrät kupol poleras hylsans ändyta i en 8- vinkel. Reflekterat ljus går inte längre tillbaka ner i kärnan - det går ut i fiberbeklädnaden och försvinner. Ingen spegeleffekt. Returförlusten når -60 dB eller bättre, vilket är 0,0001 % reflekterad effekt. APC förtjänar en djupare titt eftersom den beter sig tillräckligt annorlunda än PC och UPC för att motivera sin egen uppsättning regler - som beskrivs i nästa avsnitt.
| Polsk typ | End Face Geometri | Typisk avkastningsförlust | Reflekterad kraft | Insättningsförlust | Status |
|---|---|---|---|---|---|
| Platt (legacy) | Platt | -14 dB | ~4% | ~0,3 dB | Föråldrad |
| PC | Konvex kupol, stor radie | -40 dB | ~0.01% | ~0,3 dB | Äldre, sällsynt vid nyinstallationer |
| UPC | Konvex kupol, snäv radie | -50 dB | ~0.001% | ~0,2 dB | Branschstandard för digitala länkar |
| APC | 8 graders vinklad yta | -60 dB+ | ~0.0001% | ~0,2 dB | Krävs för PON, RF, analog |
Decibel är logaritmisk, så luckorna i den här tabellen är mycket större än de ser ut. Hoppet från -40 dB (PC) till -60 dB (APC) är inte "50 % bättre" - det är en 100x minskning av reflekterad effekt.
Varför APC betyder mer än siffrorna antyder
Specifikationen på -60 dB är imponerande på papperet, men APC:s verkliga fördel visar sig i ett specifikt installationsscenario som UPC hanterar dåligt: omkopplade portar.

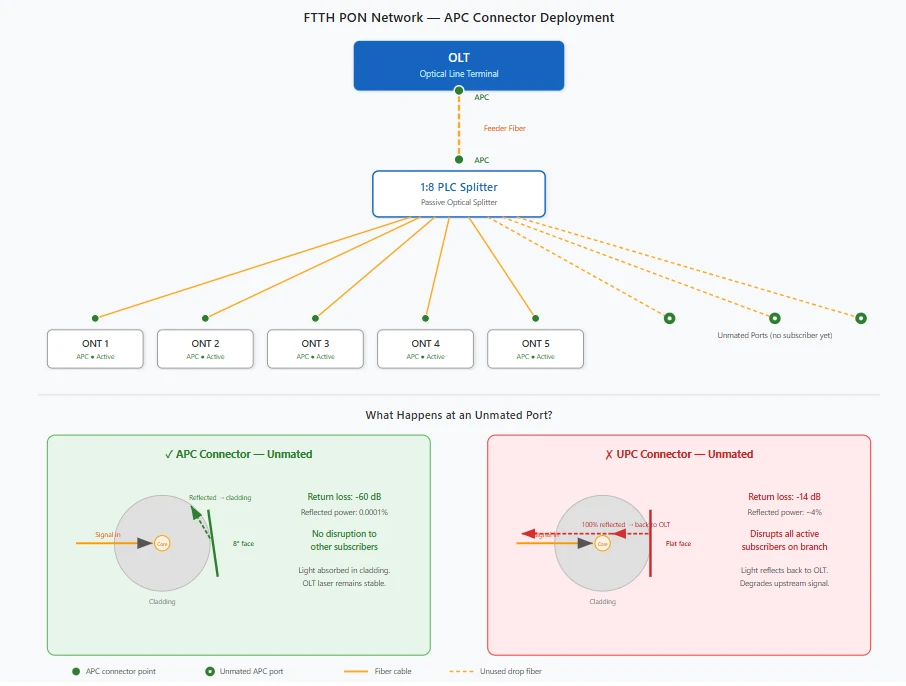

I FTTH-nätverk använderPLC optiska splitters, abonnentportar är ofta mörka under den första lanseringen - hemmen är inte anslutna ännu. Varje omkopplad UPC-kontakt på den splittern fungerar som en spegel och studsar allt infallande ljus rakt tillbaka mot den optiska linjeterminalen. Multiplicera det över åtta eller sexton öppna portar och den kumulativa bakåtreflektionen kan störa aktiva abonnenter som delar samma splittergren. Med APC är omkopplade portar ett icke-problem. Den vinklade hylsan avleder ljus in i beklädnaden oavsett om en andra fiber är närvarande eller inte. Detta enstaka beteende är anledningen till att GPON-, XGS-PON- och 50G-PON-standarderna kräver APC i hela det optiska distributionsnätverket.
Utöver PON är APC standarden för CATV- och RF-videoöverlagring, distribuerade antennsystem, dubbelriktade WDM, hög-effektförstärkta optiska kedjor och koherent optik som använder PAM4- eller 16QAM-modulering - alla system där reflekterad energi åter-kommer in i laserhålrummet orsakar skada.
En viktig begränsning: APC polish är endast enstaka-läge. Multimode-system (OM3, OM4, OM5) är mycket mindre känsliga för bakreflexer och standardiseras på UPC eller PC. Om ditt projekt använder multimodfiber är APC inte tillämpligt.
Hur man identifierar PC-, UPC- och APC-anslutningar i fält
Felidentifiering av kontaktpolering leder till felaktiga anslutningar, felaktiga länkar och skadade hylsor. Så här skiljer du dem åt med fyra metoder, från snabbaste till mest pålitliga.
1. Kontaktkroppens färg
Den snabbaste kontrollen. Industrins färgkonvention är:
| Polsk typ | Enstaka-lägesfärg | Multimode färg |
|---|---|---|
| PC | Blå (äldre redskap) eller beige | Beige (OM1/OM2) |
| UPC | Blå | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Grön | Ej tillämpligt (endast-enkelläge) |
Grön betyder APC - alltid. Blå betyder UPC i enkel-läge eller PC på äldre utrustning. Multimode-kontakter följer fiberkvalitetsfärgen (akva, magenta, beige). Matchningenfiberoptisk adaptereller skott kommer att bära samma färg, så en grön adapter accepterar endast gröna kontakter.
2. Tryckta markeringar
De flesta fabriks-avslutade patchkablar ochfiberoptiska pigtailsskriv ut poleringstypen direkt på kontaktkroppen eller på kabelmanteln nära kontakten. Leta efter text som "LC/UPC", "SC/APC" eller "FC/PC". Om etiketten bara säger "LC" eller "SC" utan polish beteckning, är det nästan säkert att UPC - tillverkare behandlar UPC som standard och ibland utelämnar etiketten.
3. Hylsans ändyta under en fiberskop
Detta är den definitiva identifieringsmetoden. Under en 200x eller 400x fiberskop visar en UPC- eller PC-hylsa en cirkulär, centrerad fiberkärna med reflektionsmönstret centrerat på kärnan - ytan är vinkelrät mot betraktaren. En APC-hylsa ser synbart annorlunda ut: reflektionsmönstret är förskjutet eftersom 8--gradersvinkeln förskjuter ljusåtergången från centrum. Med lite övning är skillnaden direkt uppenbar. Om du inspekterar kontakter regelbundet kommer du att börja känna igen APC-ändytorna med en blick.
4. Fysisk känsla under parning
APC-kontakter med nyckelhus (som SC/APC) har en nyckelbredd som skiljer sig från SC/UPC, vilket gör det fysiskt svårare att sätta in i fel adapter. LC-kontakter har inte den här mekaniska nycklingen, så LC/APC kan tvingas in i en LC/UPC-adapter - vilket är exakt varför färg- och etikettkontroll är viktigt innan du trycker in något.
Vad händer när du parar APC med UPC
Detta förtjänar en egen förklaring eftersom konsekvenserna inte är teoretiska. När en grön APC-kontakt går in i en blå UPC-adapter - eller vice versa - möter den vinklade änden en platt kupol. De två ytorna berörs vid endast en tunn kontaktskiva, vilket skapar en massiv luftspalt över större delen av fiberkärnan. Insättningsförlusten ökar väl över 1 dB. Avkastningsförlusten kollapsar. Och trycket på av-axeln slipar in i båda hylsornas ytor och skär repor som inte kan rengöras bort.
De skadade hylsorna kan vanligtvis inte -poleras igen - kontakten eller pigtailen måste skäras av och bytas ut. Ett par som inte matchar under ett-underhållsfönster sent på natten kan övergå i ett avbrott på flera-timmar. Förebyggande är enkelt: kontrollera färg, läs etiketten, tvinga aldrig fram en anslutning som känns fel.
Att välja rätt kontaktpolering för din applikation
PC-kontakter har lämnat den vanliga användningen. Om din anläggning fortfarande kör dem på äldre telekomutrustning, byt ut demfiberoptiska kontakterär tillgängliga, men att byta till UPC under nästa underhållsfönster är en billig uppgradering.
UPC täcker det bredaste utbudet av applikationer. Enterprise LAN, datacenterkopplingar, metro Ethernet, DWDM transport - allt digitalt där returförlustbudgeten tillåter -50 dB. Delar är billiga, ekosystemet är moget och prestandan är bevisad.
APC är det rätta anropet när bakåtreflektion driver systemets prestanda: FTTx passiva optiska nätverk, CATV/RF-överlagring, DAS, WDM, koherent optik och vilken arkitektur som helst som går genom optiska splitters med potentiellt icke-sammanställda portar. Prispåslaget ligger på cirka 10 till 30 procent jämfört med motsvarande UPC-delar. För FTTH-fältinstallationer,SC APC snabbkontakterfå ner den kostnaden-per- ytterligare genom att eliminera epoxi och polering - en tekniker kan avsluta en droppkabel på under en minut.
Vilken polish du än väljer, blanda aldrig APC med UPC vid en parningspunkt. Om nätverket övergår mellan polska typer, måste överlämnandet ske vid en mediakonverterare, splitter eller ONU -, inte via en adapter.
Rengöring och underhåll
Fråga vilken fibertekniker som helst vad som dödar kontaktens prestanda och svaret är smuts. En partikel på hylsans ändyta kan öka insättningsförlusten med över 1 dB och förlust av vraket. Inspektera varje ändyta vid 200x eller 400x med ett fiberskop innan de paras. Torka kassettrengöringsmedel först. Om kontamineringen överlever, blöt-och sedan-torka med IPA. Hoppa över tryckluft - det trycker in partiklar i hylsan i stället för att rensa bort dem.
UPC-kontakter bryts ned snabbare under upprepade parningscykler än APC, så om en UPC-länk visar krypande förlust under rutintestning kan en sliten hylsa vara orsaken. APC-hylsor håller bättre för återanslutningscykler, men de kräver fortfarande samma rena-före-kompisdisciplin. För APC-baserade PON-länkar, lägg till en avkastningsförlustmätning till din acceptanschecklista - en effektmätare ensam kommer inte att fånga en kontakt med dålig vinklad poleringsprestanda.
Vart Connector Polish Technology är på väg
50G-PON och koherent optik i tunnelbane-/accessnätverk skärper tillbaka-reflektionstoleranserna ytterligare. APC är i allt högre grad standard för alla-höghastighetslänkar i enstaka-läge som använder avancerad modulering. Automatisk polering och interferometrisk inspektion har stängt insättningsförlustgapet mellan APC och UPC - vad som återstår är fördelen med returförlust, och det är fysiken: 8-gradersvinkeln är en strukturell kant som ingen platt polering kan replikera.
Slutsats: UPC för digitalt, APC för allt som är reflektionskänsligt-. Matcha polishtyper från ända till ände, håll hylsorna rena och kontakterna hanterar resten.
