När du planerar ett fiberoptiskt nätverk dyker en fråga upp tidigt: i enfiberpatchpanel vs ODFbeslut, vilken hör hemma i ditt rack eller telekomrum? Det korta svaret - sträcker sig efter enfiberpatchpanelnär du huvudsakligen behöver terminera och korsa-ansluta ett litet-till-medel antal fibrer nära aktiv utrustning, och välja enODF (Optical Distribution Frame)när mer-antal stam- eller matarkablar behöver fusionsskarvning, slak lagring, kabelfixering och långsiktig-distributionshantering.
Den rena splittringen döljer något som varje fälttekniker lär sig snabbt: de två produktfamiljerna överlappar varandra. Vissa rack-monterade patchpaneler levereras med skarvbrickor, och vissa kompakta ODF:er gör lite mer än att patcha. Så den verkliga frågan är inte "vilket namn", utan "vilket designfokus matchar nätverkspositionen, fiberantalet och hur kablar kommer in och lämnar enheten." Den här guiden täcker skillnaderna, det grå området mellan dem, en urvalsmatris, anslutningsval och verkliga projektkonfigurationer så att du kan ange rätt enhet första gången. Om du vill ha den korta versionen först, här ären fokuserad titt på kärnskillnaderna mellan en ODF och en patchpanel.
Vad är en fiberpatchpanel?
En fiberpatchpanel avslutar inkommande fibrer på en fast uppsättning adaptrar och ger tekniker ett rent frontgränssnitt för patchsladdar. Det är den punkt där en strukturerad kabel möter byglarna som går till switchar, routrar, mediaomvandlare och optiska sändtagare. De flesta paneler monteras i ett standard 19--tumsställ i 1U-, 2U- eller 4U-höjder, även om väggmonterade höljen är vanliga för mindre skåp.

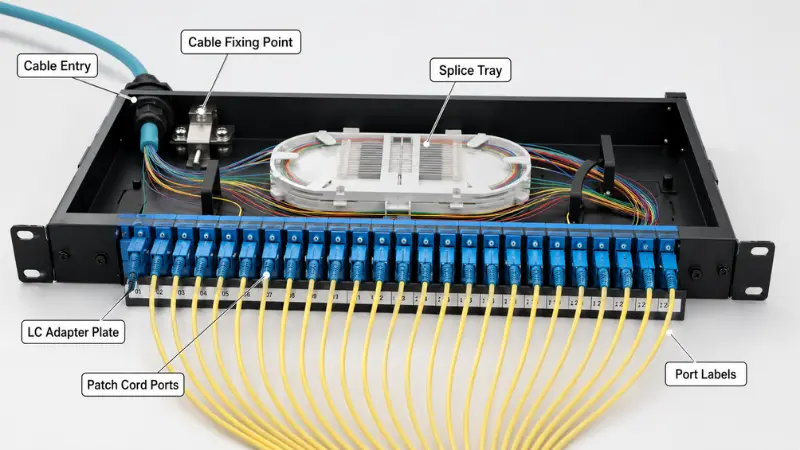

Inuti en typisk panel hittar du en adapterplatta (LC, SC, FC, ST eller MPO/MTP), en kabelingång och fästpunkt, främre och bakre bygelhantering, en märkningsremsa och - på många modeller - en liten skarvbricka för att koppla ihop pigtails till den inkommande kabeln. Dag till dag är arbetet med en patchpanel att flytta, lägga till och ändra: om-lappar länkar utan att störa den permanenta kabeln. Det är också därför frontaccess och tydlig portnumrering är viktigare här än djup slack lagring.
Vanliga patchpaneltyper
- Fasta paneler- adaptrar på en statisk platta; lägsta kostnad, bra för stabila länkar.
- Skjutbara (lådor) paneler- facket dras framåt för enklare åter-avslutning och inspektion.
- LC-paneler med hög-densitet- packar de flesta duplexportarna i 1U, eftersom LC:ns 1,25 mm hylsa är hälften så stor som en SC.
- MPO/MTP kassettpaneler- bryter ut för-avslutade 12- eller 24-fiberstammar för 40G/100G/400G-länkar.
- För-avslutade och skarva-paneler- fabriksanslutningar för snabb implementering, eller fabriksinstallerade- pigtails redo att skarvas på plats.
Patchpaneler sitter nära aktiv utrustning: i datacenterrack, företagsnätverksrum, serverskåp och golvdistributionspunkter. När uppgiften är patchning på rack-nivå är vanligtvis en 1U- eller 2U-panel allt du behöver. Den praktiska sidan avmontera en panel och koppla in den i en strömbrytareär okomplicerad och att välja rättLC-adaptrarför hamndensiteten är ofta det enda verkliga beslutet.
Vad är en ODF (Optical Distribution Frame)?
En ODF är en strukturerad fiberhanteringspunkt byggd för att föra in kablar, skydda dem, sammanfoga dem och distribuera dem - inte bara patchning. Jämfört med en vanlig panel är den designad kring högre fiberantal och hela livslängden för en extern-anläggning eller stamkabel: kabelfixering och jordning, pigtail fusion skarvning, slak lagring, organiserad routing, märkning och underhållsåtkomst i en ram.

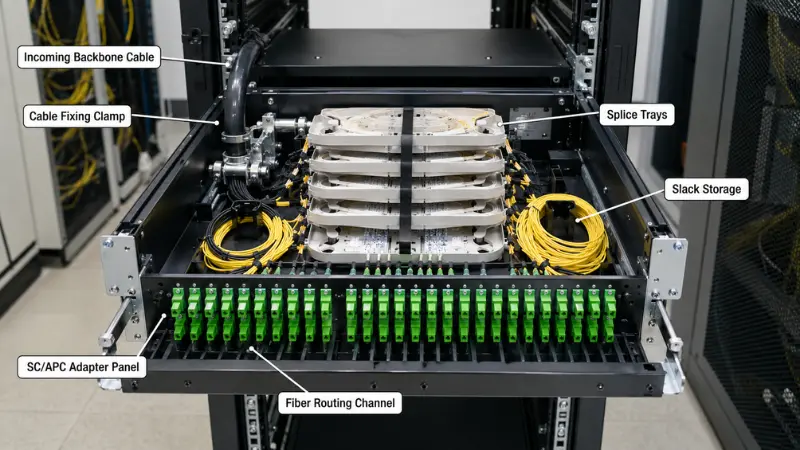

En typisk ODF har adapterpaneler, flera skarvbrickor, dedikerade routingkanaler och slapp förvaring, kabel-fixeringsklämmor och jordpunkter för kabelns styrka, ett skyddande lock eller medföljande ram och ett tydligt numreringsschema. Anledningen till att detta spelar någon roll är fysiskt: en 96F eller 144F lös-rörmatarkabel kommer med en stål- eller aramidhållfast del som måste förankras så att ingen dragkraft når fibrerna, sedan smälts- varje fiber till en pigtail och lindas med sin böjningsradie skyddad. En liten patchpanel har helt enkelt ingenstans att göra det på ett säkert sätt.
Vanliga ODF-typer
- Rack-monterad ODF- passar ett 19-tumsställ; arbetshästen för telekomrum och OLT-skåp.
- Vägg-monterad ODF- för mindre distributionsställen med begränsad golvyta.
- Golvstående ODF-- ramar med hög-kapacitet för centrala kontor och stora POP-webbplatser.
- Modulärt ODF / ODF-skåp- skarv-, splitter- och distributionsmoduler kombinerade när nätverket växer.
Du kommer att se ODF:er i telekomcentraler, FTTH-accessrum, ISP-utrustningsrum, POP-platser, tunnelbane- och stamnätsdistribution och byggnadens huvuddistributionsrum. Den tydligaste signalen du behöver är en inkommande hög-kabel som måste vara detfusion skarvadtill pigtails som avslutas med, säg,SC-adaptrar, med slack och skydd för många års tjänst. För en neutral bakgrund om avvägningarna-, FOA:s översikt överutanför-växtskarvning och avslutningär en solid referens. Och eftersom ODF:er finns i flera monteringsstilar - vilket lockar många första-köpare - är det värt att läsahuvudtyperna av optiska distributionsramarinnan du dimensionerar en ram.
Fiber Patch Panel vs ODF: The Real Differences
Båda hanterar fiber, men deras designprioriteringar drar åt olika håll. Tabellen nedan går ett steg förbi de vanliga en-inläggen.
| Jämförelsepunkt | Fiberpatchpanel | ODF |
|---|---|---|
| Primärt designfokus | Uppsägning och kors-anslutning (patchning) | Uppsägning, skarvning, skydd, routing, distribution |
| Typisk nätverksposition | Utrustnings-sida, inuti hyllor och skåp | Huvuddistribution: telekomrum, FTTH-rum, centralkontor, POP |
| Typiskt fiberantal | 12F–48F | 48F–144F och uppåt |
| Skarvkapacitet | Tillval, begränsat brickutrymme | Flera brickor; en central del av designen |
| Fysisk struktur | Kompakt 1U–4U eller väggbox | Större ram, ofta innesluten och skyddad |
| Kabelgenomföring och fixering | Grundläggande avlastning | Tung fixering, jordning för styrkeelement |
| Slack och routing | Minimal | Dedikerad slack lagring och routingkanaler |
| Tillgång fram / bak | Främre-åtkomstpatchning | Fram- och bakåtkomst för skarv och lapp |
| Installation | Rack eller vägg | Rack, vägg, golv eller skåp |
| Expansionsmetod | Begränsad av portar och U-utrymme | Lägg till moduler och brickor; byggd för tillväxt |
| Underhåll | Snabba patchbyten | Strukturerad-långsiktig skarv- och patchhantering |
| Relativ kostnad | Lägre per port | Högre, men färre enheter för höga räkningar |
Where the Line Blurs: Funktionell överlappning?
Om du behandlar "endast patchpanel=patching" och "ODF=splitting only" kommer du så småningom att vilseleda. Många rack-monterade patchpaneler inkluderar en skarvbricka, och en liten ODF kan användas mest för patchning. Den ärliga beskrivningen handlar om betoning: en patchpanel är optimerad för utrustning-sidobygelhantering i ett kompakt utrymme, medan en ODF är optimerad för kabelingång, skarvskydd, slaklagring och strukturerad distribution som måste hålla. När du jämför specifikationer, läs den interna strukturen - brickantalet, slak kapacitet, kabel-fixande hårdvara - inte bara antalet adapter. Två enheter kan både säga "48 portar" och vara byggda för helt olika jobb.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
En tredje produkt försvårar jämförelsen: fiberdistributionsboxen eller uttagslådan. Ungefär:
- Fiberpatchpanel- rack-avslutning och lappning nära utrustning.
- ODF- huvud-distributionsnivå-avslutning, skarvning, skydd och routing för medelhöga-till-höga fiberantal.
- Fiberfördelning / anslutningslåda- ett mindre, ofta vägg- eller stolp-monterat hölje närmare slutanvändare, ofta utomhus-klassad, som också kan inrymma en splitter.
I ett nätverk kan du se alla tre: en ODF i huvudrummet, patchpaneler i utrustningsställen ochterminal- och distributionslådorvid byggnadsingångar eller på varje våning. Om gränserna fortfarande känns luddiga, denna nedbrytning avhur fiberdistributionsprodukter skiljer sig åtär värt att läsa.
Hur man väljer: En steg-för-process?
-
Identifiera nätverkets position
- Utrustnings-sidan (bredvid switchar och OLT) lutar patchpanel; en huvuddistributionspunkt som tar emot externa kablar lutar ODF.
-
Bekräfta nuvarande och framtida fiberantal
- 12F–24F passar små skåp och golvdistribution, 48F är vanligt för företagsstomme och små rum, och 96F–144F+ pekar på FTTH OLT-rum, POP-platser och centrala kontor.
-
Bestäm om fusionsskarvning krävs
- Om en lös-slangmatarkabel måste öppnas, fixeras och skarvas till pigtails, behöver du rejäl skarvkapacitet- och slak lagring - som är ODF-territorium.
-
Bekräfta kontakten och polera typ
- Den måste matcha den befintliga anläggningen; LC/UPC för hög-densitetsställ, SC/APC för de flesta PON- och åtkomstarbeten.
-
Kontrollera installationsutrymmet
- 1U–2U-ställ eller en vägglåda för trånga rum; rack, vägg eller golv ODF där kapaciteten uppväger utrymmet.
-
Planera kabelgenomföring och fixering
- Bakre, sido-, topp- eller botteningång ska matcha platsen, med klämmor, dragavlastning och jordning för pansar- eller OSP-kabel.
-
Reserv expansionskapacitet
- Extra adapterplatser och brickutrymme är nu mycket billigare än att byta ut hela enheten senare.
Fiber Patch Panel vs ODF Selection Matrix
| Projektets skick | Bättre val | Varför |
|---|---|---|
| 1U racklappning bredvid en strömbrytare | Fiberpatchpanel | Kompakt, främre-åtkomstbygelhantering |
| 48F gren med endast ett fåtal skarvar | Splits-laddad patchpanel räcker ofta | Begränsad skarvning passar en brickutrustad panel- |
| 96F–144F matarkabel med full skarvning | ODF | Brickkapacitet, slapp förvaring, kabelfäste och jordning |
| FTTH telekom / OLT rum | ODF | Matar- och distributionshantering, SC/APC-densitet |
| Litet kontor eller en våningslänk | Fiberpatchpanel | Låg komplexitet, lågt fiberantal |
| Backbone plus utrustningsställ | Både | ODF för huvuddistribution, panelutrustning-sida |
| För-avslutad MPO/MTP-trunk | MPO/MTP kassett patchpanel | Ingen fältskarvning; snabb,-hög densitet |
Kontakt och polska: LC, SC, MPO och UPC vs APC
Valet av adapter och polish är ofta viktigare än panelen- kontra-ODF-frågan i sig, eftersom den måste matcha den befintliga anläggningen. LC dominerar rack och datacenter med hög-densitet - dess 1,25 mm hylsa låter en 1U-panel bära 96 fibrer eller mer, vilket är anledningen till att det är standardduplexkontakten iANSI/TIA-568 strukturerad kablage. SC är basen i FTTH och telekomåtkomst: 2,5 mm hylsan och tryck-spärren är robusta och lätta att hantera i fält, och SC/APC är vanligt överallt där bakreflexen måste vara mycket låg. FC visas fortfarande på testutrustning och vissa äldre eller höga-vibrationsinställningar, medan MPO/MTP bär de för-avslutade trunkarna bakom 40G/100G/400G-länkar. De praktiska densitetsavvägningarna- beskrivs i den här jämförelsen avLC och MTP/MPO i hög-kablar.
Polska är den del som folk har fel. PC- och UPC-hylsor gör fysisk kontakt för låg förlust; en APC-hylsa lägger till en 8-graders vinkel så att reflekterat ljus styrs in i beklädnaden istället för rakt tillbaka mot källan, eftersomFOA:s kontaktreferensförklarar. Det gör APC till valet för PON, RF/CATV-video och hög-bithastighetslänkar i enkel-läge - men det betyder också att du aldrig får koppla en APC-kontakt till en UPC: de vinklade och platta ändytorna kommer inte att sitta, tappar spikar och du kan skada hylsorna. Planera en polering per bana. För detaljer, se den här guiden tillPC, UPC och APC polishtyperoch de hängivnaSC/APC-kontakteröversikt.
Verkliga projektkonfigurationsexempel
24-portars företagsrack
Ett golvnätverksrum behöver bara ansluta en handfull växlar till stigarfibern. En 1U, 24--portars LC/UPC-patchpanel - antingen för-avslutad eller med pigtails skarvade på en liten bricka - ger ren främre åtkomstpatch med utrymme över. En ODF här skulle vara bortkastad utrymme och kostnad.
144F FTTH telekomrum
Den inkommande matarkabeln är förankrad och jordad vid ramen, varje fiber är fusions-skarvad till en SC/APC pigtail, slack är lindad med sin böjningsradie skyddad och patch-kablar löper till OLT. Med skarvbrickor, routing och 144 avslutningar att hantera i åratal är en rackmonterad -ODF mycket lättare att leva med än att stapla flera små paneler. NärliggandePLC-delaremata distributionsnätet; om du köper den passiva sidan, dettaFTTH passiva komponenterguide är en användbar checklista.
Datacenters trunkkabel
40G/100G-länkar körs på för-avslutade MPO/MTP-trunkar som delas ut av kassettpatchpaneler. Prioriteten är portdensitet, polaritet och ren routing under standard-baserad strukturerad kablage - inte skarvning - så en panel slår en ODF här.
Bygga ryggrad (skiktad design)
Huvudutrustningsrummet använder en ODF för att avsluta och fördela stigarfibrer mellan våningarna; varje våning använder en patchpanel för lokala switchanslutningar. Stommen förblir stabil medan lappningen förblir flexibel - och det är vanligtvis det mest underhållbara svaret för en fler-våningsbyggnad.
Före-köpchecklista: portar, adaptrar, skarvbrickor och rackstorlek
| Parameter | Varför det spelar roll | Patch panel fokus | ODF-fokus |
|---|---|---|---|
| Antal fiber/portar | Ställer in kapacitet och takhöjd | 12–48F idag, plus extra | 48–144F+ med modulrum |
| Adapter och polish | Måste matcha växten | LC/UPC-densitet | SC/APC för PON, plus LC |
| Splits-fackkapacitet | Skyddar och lagrar leder | Ofta en liten bricka | Flera brickor anpassade till antalet |
| Fäste/ställ typ | Passar utrymmet | 1U–2U eller vägg | Rack, vägg, golv eller skåp |
| Kabelgenomföring och fixering | Håller bort stress från fibrer | Lätt dragavlastning | Klämma och jordning för OSP-kabel |
| Böj-radiekontroll | Förlust och tillförlitlighet | Snygg jumper routing | Routing ringar och slapp förvaring |
| Märkning | Färre underhållsfel | Främre portetiketter | Full port- och skarvnumrering |
| Expansion takhöjd | Undviker fullständig ersättning | Spara U-utrymme | Extra fack och brickutrymme |
Vanliga misstag - och vad de kostar
-
Köper endast efter hamnräkning
- Två "48-ports" enheter kan skilja sig helt inuti; du kan sluta utan slack eller brickor och en panel som är smärtsam att underhålla.
-
-
Använd en vanlig patchpanel för kraftig skarvning
- Brickor svämmar över, fibrer böjs förbi gränsen och skarvskyddet - uppstår senare som förlust eller intermittenta länkar.
-
-
Ignorerar kabelinföringsriktningen
- Entré som bekämpar webbplatsens layout belastar fibrerna och gör installationen långsam och rörig.
-
-
Blanda kontakter och polera utan plan
- En APC-till-UPC-felmatchning ensam kan förstöra en enkel-länks returförlust. Bestäm LC/SC och UPC/APC i förväg, och väg hur du avslutar med denna titt påsnabba kopplingar kontra fusionsskarvning.
-
-
Lämnar inget expansionsutrymme
- När antalet ökar innebär en hel enhet utan extra fack eller brickutrymme att ersätta det hela istället för att lägga till det.
FAQ
F: Är en ODF detsamma som en fiberpatchpanel?
S: Nej. Deras funktioner överlappar varandra, men en patchpanel är byggd för utrustning-sidoavslutning och patchning, medan en ODF lägger till skarvning, kabelskydd, slaklagring och strukturerad distribution på lång sikt.
F: Kan jag använda en fiberpatchpanel istället för en ODF?
S: Ja, för enkla länkar med lågt fiberantal och liten eller ingen skarvning. När du har högt antal, inkommande matarkablar eller kraftig fusionsskarvning är en ODF det säkrare valet.
F: Inkluderar varje fiberpatchpanel skarvbrickor?
S: Nej. Många är endast adapter-, för pre-avslutad eller bygelanvändning; andra är skarv-laddade med en bricka för pigtails. Kontrollera specen innan du antar.
F: Vad är skillnaden mellan en ODF och en fiberdistributionslåda?
S: En ODF är en större-fördelningsram, vanligtvis inomhus och rack- eller golv-monterad. En distributionsbox är en mindre, ofta utomhus-klassad inhägnad närmare abonnenter som också kan ha en splitter.
F: Används en ODF endast i FTTH-nätverk?
S: Nej. ODF:er är vanliga i centrala kontor, ISP-rum och storstads- och företagsstamnät - överallt där många-kablar behöver terminering, skarvning och distribution.
F: Ska jag välja SC- eller LC-adaptrar?
A: Matcha växten. LC för rack och datacenter med hög-densitet; SC, ofta SC/APC, för FTTH och telekomaccess.
F: Kan jag installera en ODF i ett 19-tumsställ?
A: Ja. Rack-monterade ODF:er är standard för telekomrum och OLT-skåp; vägg- och golvversioner finns för andra utrymmen.
F: Vilket är bättre för ett datacenter?
S: Vanligtvis fiberpatchpaneler - LC eller MPO/MTP - för rack-nivå patchning, med en ODF endast där ett stort stamnätsdistributionsområde behöver skarvning och skydd.
F: Väljer jag en patchpanel eller en ODF vid 48 fibrer?
S: Det beror på skarvning. Lite eller ingen skarvning och snävt utrymme pekar på en skarvnings-laddad eller för-avslutad patchpanel. En inkommande matarkabel som behöver full skarvning, slack och jordning pekar på en 48F ODF -, särskilt om du förväntar dig att växa till 96F.
F: Vad bör jag kontrollera innan jag köper?
S: Antal fibrer och portar plus takhöjd, adapter och poleringstyp, skarvnings-brickkapacitet, monteringstyp och rackenheter, kabelinföring och fixering, böjnings-radiekontroll och märkningsschemat.
Om jobbet är ren rack-nivå patchning är en fiberpatchpanel det praktiska, kostnadseffektiva-valet. Om du avslutar högt-antal eller inkommande stamnätskablar som behöver skarvning, skydd, slak lagring och år av distributionshantering, tjänar en ODF sin plats. Stora nätverk kör vanligtvis både - en ODF för huvuddistribution, patchpanelsutrustning-sidan. Oavsett vilket du anger, bekräfta antal och takhöjd, adapter och poleringstyp, skarvkapacitet, monterings- och rackstorlek och kabelingång innan du beställer, så att enheten passar både dagens installation och nästa års tillväxt.
