Hur man väljer en fiberoptisk pigtail: Specifikationer och köpguide

Lägg två leverantörsdatablad sida vid sida så kommer båda att läsasIL Mindre än eller lika med 0,3 dB, RL Större än eller lika med 50 dB. Beställ från båda, skarva dem i samma ODF, och de uppmätta länkbudgetarna kan skilja sig åt. Två fiberoptiska pigtail-specifikationer kan citera samma gränser samtidigt som de beskriver väsentligt olika produkter, eftersom ett nummer som skrivits utan dess mätmetod inte är en specifikation. Det är ett marknadsföringspåstående.

Det är där de flesta leveranstvister börjar. När brickan väl är stängd och OTDR-spåret är framför en kund kan ingen retroaktivt avgöra om de angivna 0,3 dB mättes mot en referenssladd eller som ett slumpmässigt sammankopplat värde, om adaptrarna i panelen är i samma prestandaklass som kontakterna eller vilken utgåva av slut-ansiktsinspektionsstandarden som var fabriken.

Den här guiden förklarar inte vad en pigtail är eller hur den skiljer sig från en patch cord. Den grunden behandlas redan i vår anteckning omskillnaden mellan en fiber pigtail och en patch cord. Det som följer är smalare: de nio raderna som hör till en specifikation, vad var och en faktiskt kontrollerar och vad som händer på plats när en av dem lämnas tom.

Allt nedan kartor till ett av dessa fält. Om din offertförfrågan anger alla nio, citerar två leverantörer samma produkt och prisjämförelsen blir meningsfull. Om det står fyra jämför du offerter för olika produkter.

Fältnamn är den enkla halvan. En fungerande offertförfrågan har tre kolumner snarare än en, som anger köparens krav, leverantörens svar och acceptansbeviset för var och en av de nio fiberoptiska pigtail-specifikationerna, eftersom ett fält som en leverantör får lämna tomt är ett fält som bestäms av fabriken snarare än av dig. Vilka acceptansbevis som är värda att kräva för varje rad är vad resten av denna artikel slår fast.

Spec Rader 1 och 2: Enkelläge vs Multimode Fiber Pigtail Val och anslutningsgränssnitt

"Single-mode" är inte en specifikation. En enkelmodig fiberoptisk pigtail byggd på standard G.652D beter sig annorlunda än en byggd på G.657A2, vars reducerade makroböjkänslighet tolererar hårdare lindning. Där brickgeometrin tillåter att slacket sitter långt över fiberns specificerade minsta böjradie är G.652D det korrekta och billigare svaret. I kompakta FTTH-uttagslådor, vägg-monterade kapslingar och täta kassetter där spolen tvingas nära den gränsen, minskar specificering av G.657A1 eller A2 förlustrisken för makroböj- som ger intermittent, temperaturberoende-beteende, vilket är mycket svårt att spåra när ramen väl är befolkad.



Två separata frågor kollapsar till en på multimode-sidan. Geometrisk kompatibilitet är den första: 50/125 µm fibrer (OM3, OM4, OM5) kopplas samman fysiskt, samtidigt som de sammanfogas med 62,5/125 µm OM1 skapar en kärnstorleksmissanpassning som inte kan korrigeras genom att enbart förbättra skarvningsinriktningen. Modal bandbredd är den andra och oberoende: en kanal byggd av blandade kvaliteter presterar till den lägsta effektiva modala bandbredden i den, så en OM4-länk som tyst innehåller en OM3 multimod fiberoptisk pigtail måste verifieras mot den faktiska längden och linjehastigheten snarare än antas vara acceptabel.

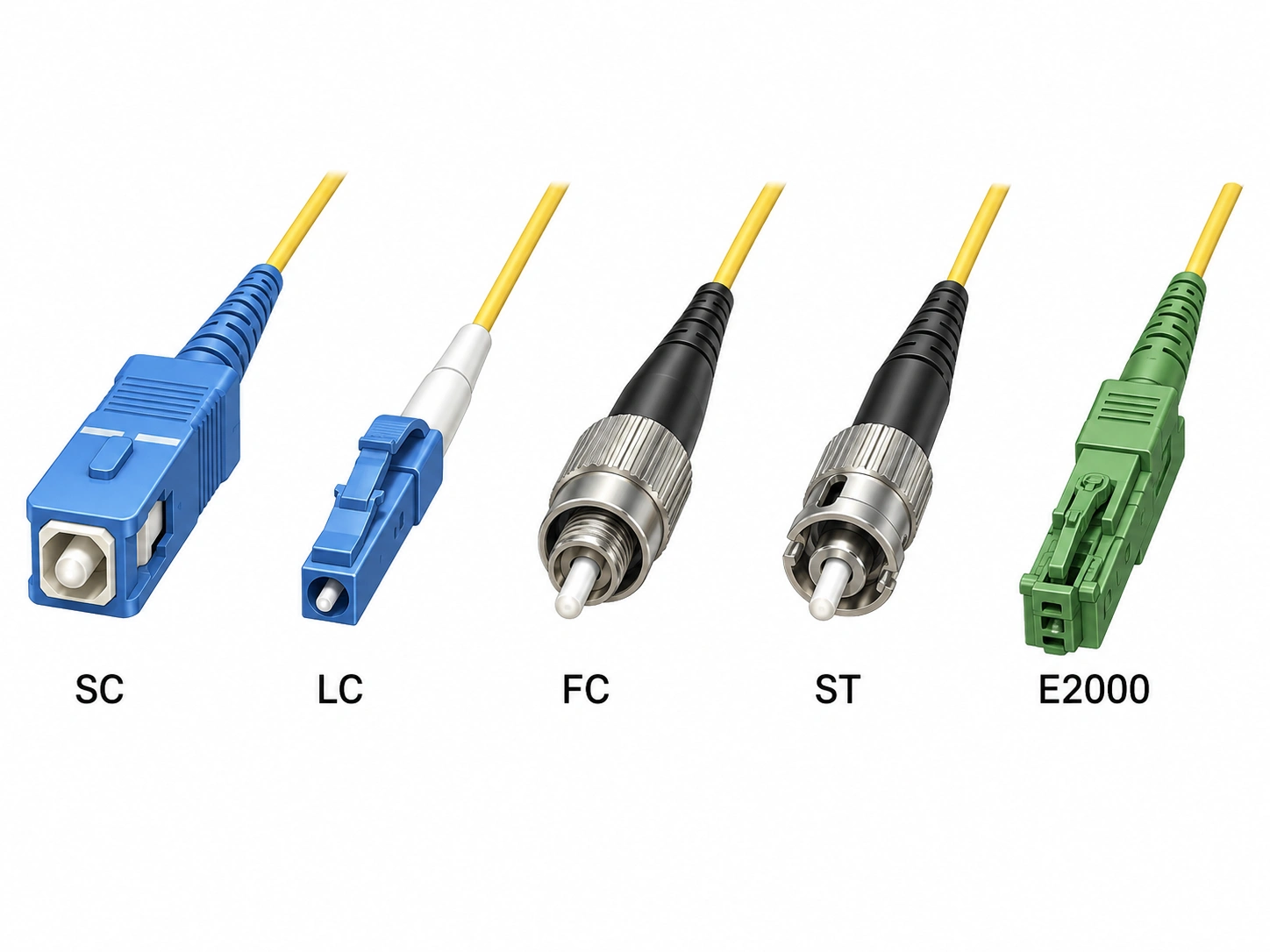

Anslutningsvalet är mer mekaniskt än optiskt. LC dominerar hög-densitetspaneler eftersom den fördubblar portantalet per rackenhet, SC förblir standard över GPON och mycket av FTTH-åtkomstlagret, och FC fortsätter med tester och mätningar och i äldre telekomramar. Innan du går bort från det, måstegängade FC-gränssnitt och där det fortfarande tjänar sin platsär värt att kolla upp. E2000 visas där ett slutargränssnitt med hög-avkastning-förlust krävs. Det som spelar roll på specifikationen är att namnge den tillämpliga IEC 61754-delen tillsammans med kontaktfamiljen, eftersom det är det som definierar den passande geometrin som din panel och adaptrar byggdes för.

En UPC-ändyta är välvd och passar platt mot sin motsvarighet. En APC-ändyta är slipad i 8 grader, vilket styr reflekterat ljus ut från kärnan och in i beklädnaden. Den praktiska konsekvensen är avkastningsförlust. Vinklade gränssnitt specificeras i regionen Större än eller lika med 60 dB när de är kopplade och fysiska -kontaktgränssnitt runt Större än eller lika med 50–55 dB-regionen, och skillnaden är viktigast där reflekterad effekt aktivt försämrar signalen, vilket innebär PON- och FTTx-distribution, CATV-överlägg, DWDM och analog RF-transport. För företags-LAN, vanliga digitala datalänkar och de flesta datacenterkanalerna i enstaka-läge, räcker det med en UPC-fiberoptisk pigtail som uppfyller ett krav på 50 dB returförlust, förutsatt att transceiverns egen reflektantolerans kontrolleras snarare än antas.

Polsk typ är inte ett-varufält, det är ett kanal-omfattande fält. Pigtailen, adaptern, patchpanelporten och utrustningsgränssnittet måste alla överensstämma, och RFQ bör ange poleringen för varje fiberoptisk pigtail och varje adapter i kanalen istället för att anta att installatören kommer att märka det. Gränssnittsgeometrin bakom vinkeln genomarbetas i vår uppdelning avhur APC-kontakter skiljer sig från UPC.

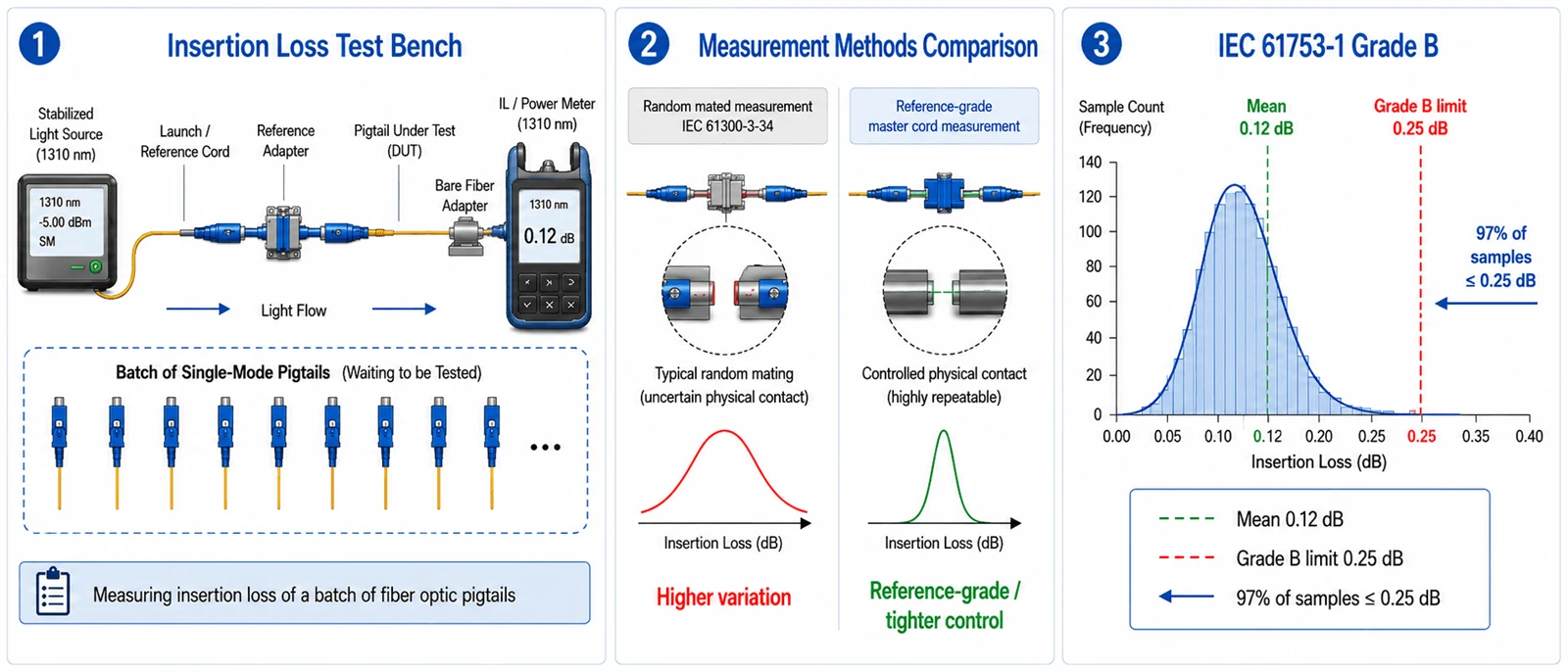

Insättningsförlust för ett kopplingspar kan karakteriseras på två sätt. Mätt mot en huvudsladd av-referenskvalitet (en avstämd, hårt kontrollerad kontakt som hålls för metrologi) ger en produktionskontakt en smickrande figur. Mätt som enslumpmässig kompis, där vilken som helst anslutning från satsen är sammanfogad med någon annan, breddar distributionen, eftersom de två hylsarnas kärnpositioner inte längre kompenseras av en idealisk partner. Båda siffrorna är ärliga, och de är inte samma nummer, vilket är anledningen till att den fiberoptiska pigtail-insättningsförluststandarden du citerar är viktigare än siffran du citerar.

IEC 61753-1 löser tvetydigheten genom att definiera dämpningsgrader statistiskt, på slumpmässig basis, med mätmetoden fastställd som IEC 61300-3-34. Grad B anges som ett medelvärde på eller under 0,12 dB med maximalt 0,25 dB för minst 97 % av proverna, Grade C vid maximalt 0,50 dB med ett medelvärde på 0,25 dB och Grad D vid maximalt 1,0 dB. Ett enstaka prov som passerar vid 0,3 dB mot en referenssladd är ett mycket svagare uttalande än en batch som uppfyller Grad B. Citera standarden med dess nuvarande utgåva och tillägg på RFQ-raden, på samma sätt som du skulle citera alla andra acceptansdokument.

En distinktion försvinner hela tiden, inklusive i datablad från leverantörer som borde veta bättre.Dämpningsgrader och avkastningsförlustgrader är två parallella skalor, inte en.Bokstavsbetygen B, C och D beskriver insticksförlust. Returförlust specificeras separat, med den vinklade-gränssnittsnivån definierad som större än eller lika med 60 dB. Att skriva "Grade B" på en RFQ säger därför ingenting alls om reflektans, och en fiberoptisk pigtail kan uppfylla Grade B samtidigt som den bär vilken avkastningsförlust som leverantören väljer att bygga. Ange båda.

Betyg B kräver kontrollerad kärnorientering

För att uppnå grad B krävs vanligtvis att man kontrollerar var fiberkärnan sitter i förhållande till beslagets axel, vilket i praktiken innebär att montören orienterar och fixerar beslaget så att kärnans excentricitet faller i en känd riktning. En leverantör utan det steget kan ta fram ett bra prov. Att producera en varadistributionär en annan förmåga, vilket är anledningen till att 2024 års revisioner av IEC 61755-3-serien formaliserade kärnexcentricitetsstatistik för dessa gränssnitt.

Adaptern är en del av den uppmätta anslutningen

Hylsan är det som håller de två hylsorna koaxiellt, så en lös -toleransadapter kan förhindra att den sammansatta anslutningen uppfyller den avsedda dämpningsfördelningen även när den premiumfiberoptiska pigtailen själv är i lutning. Verifiera som en kopplad anslutning snarare än som en komponent. Detta är lätt att missa just eftersom inkommande inspektion vanligtvis testar pigtailen ensam.

Under förlustsiffrorna sitter de geometriska parametrarna som producerar dem: krökningsradie, spetsförskjutning (hur långt den högsta punkten på kupolen sitter från fiberaxeln) och fiberhöjd, fiberns utsprång eller underskärning i förhållande till hylsan. Tillsammans avgör de om de två kärnorna verkligen berör under fjäderbelastning. Dessa är poleringsprocesser, inte designval, vilket är anledningen till att de är det snabbaste sättet att skilja en kontrollerad produktionslinje från en underleverantör.

Renlighet är den andra hälften. Slut-ansiktskontamination identifieras upprepade gånger i branschen som en ledande orsak till fel i installerade fibernätverk, och på en 9 µm enkel-kärna kan en partikel som sitter i kärnområdet orsaka allvarlig dämpning eller reflektion snarare än marginell. Den tenderar också att visa sig som försämrad returförlust innan den dyker upp som försämrad insättningsförlust, så en effekt-mätaravläsning kan sitta inom specifikationen medan ett koherent eller förstärkt system redan bränner marginalen.

Optisk prestanda styr, och visuell inspektion står inte ensam

2022 års tredje utgåva av IEC 61300-3-35 anger direkt att visuell inspektion är ett komplement till, och inte ersätter, mätning av dämpning och returförlust. Det går längre: en kontakt som har rengjorts från löst skräp och som fortfarande misslyckas med visuell inspektion avvisas inte automatiskt om den uppfyller den specificerade optiska prestandan (IEC). En RFQ-klausul som lyder "avvisa vid visuellt fel" strider därför mot den nuvarande standarden. Skriv acceptansregeln som standarden skriver den, med inspektion plus optisk kvalifikation och optisk prestanda som styr.

Ange upplaga år, eftersom kriterierna flyttade

Den tredje upplagan tog bort inspektionskraven för zonerna C och D och skrev om delar av kriterierna för zon A och B. "Överensstämmer med IEC 61300-3-35" utan ett datum kan därför inte verkställas, eftersom leverantör och köpare kan gradera mot olika regeluppsättningar och båda talar sanning (Fluke Networks).

Automatisera klassificeringen och behandla förpackningar som en del av specifikationen

Människans bedömning av godkänd/underkänd varierar med teknikern, det omgivande ljuset och displayen, vilket gör acceptansbeslut omöjliga att-reproducera, medan automatisk bildanalys ger ett resultat som kan bifogas till en batchpost. Förpackningen är viktigare än den ser ut: icke-hermetisk förpackning är inte en lång-renhetsgaranti, så oöppnad ska inte anses vara ren. Dammskydd och förpackningsmetod hör hemma på den fiberoptiska pigtail-specifikationen, och fältinspektion före parning förblir obligatorisk oavsett hur bra fabriksdatan ser ut.

Strukturen väljs av kapslingen. Den 0,9 mm täta-buffrade konstruktionen är standard för skarvnings-trågarbete eftersom den rullar och rullas upp i slutna brickor, medan 2,0 mm och 3,0 mm mantlade konstruktioner ger kläm- och dragskydd där svansen hanteras upprepade gånger eller lämnar höljet. Tyngre jackor är markant svårare att rulla in i en bricka byggd runt en liten minimiradie, vilket är den praktiska gränsen för hur långt upp i den skalan du kan gå. Mellan de två skarvmetoderna finns ett verkligt beslut: ett gäng med 12 fibrer fiberoptiska pigtail skarvar individuellt, vilket passar blandade eller fasade avslutningar, medan bandet avslutas genom massfusion, vilket är dramatiskt snabbare i skala men kräver bandfiber på den inkommande sidan och en matchande skarvskyddsregim. Att beställa band till en anläggning som avslutas för individuell skarvning omvandlar en arbetsbesparing till en arbetsstraff.

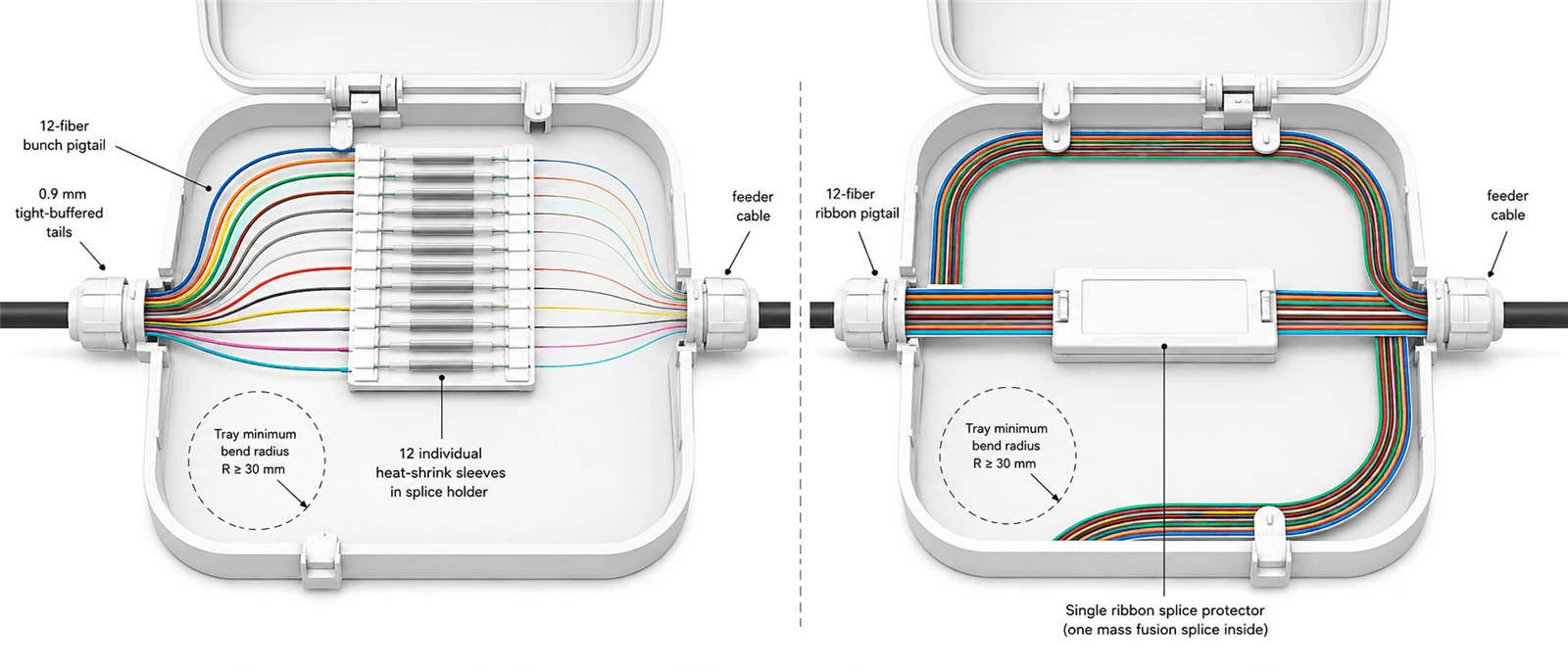

En 12-fiber pigtail-färgkod kan följa TIA-598 eller IEC-konventionen beroende på projektspecifikationen. Namnge standarden på spec-raden istället för att skriva "standardfärger", och verifiera den mot sekvensen som redan är installerad i ramen, eftersom en ram som fylls i två konventioner gör varje framtida felspårning långsammare. Den verifieringen hör till ODF-acceptans och fiberhantering snarare än vid första felet.

Längd är det fält som oftast fylls i av vana, och det är aritmetiskt snarare än preferens. Ta vägen från skarvningspunkten till avslutningen, lägg till slacket som brickan kräver för att rulla ihop sig med dess specificerade minsta böjradie, lägg till en servicetillägg och runda sedan uppåt till nästa standardsteg. En bearbetad illustration: en 1,2 m sträcka, två spolar i en bricka vars angivna minsta radie är 30 mm (ungefär 0,19 m fiber per varv, alltså 0,38 m), plus 0,1 m vid avslutningen, ger 1,68 m, vilket blir en 2,0 m beställning. Beställ under det och fibern tvingas förbi sin böjgräns, vilket ger en dämpning som uppträder först efter att brickan stängs. Beställ långt över det och överskottet täpper till kassetten, vilket hindrar senare arbete. Samma aritmetik avgör om själva kapslingen har kapaciteten, vilket är den punkt därval av patchpanel och kapslingslutar vara ett separat beslut från den fiberoptiska pigtail-specifikationen.

Jackavalet styrs av brandkod före allt annat. PVC är ett allmänt-material för allmänt ändamål, en fiberoptisk LSZH-pigtail specificeras där röktoxicitet och opacitet i slutna upptagna utrymmen regleras, och OFNR- och OFNP-beteckningar gäller där stigar- och plenumlistningar tillämpas. Dessa är efterlevnadsbeslut snarare än prestationsbeslut. Skriv listan som din lokala byggnads-, el- och brandkod kräver snarare än ett materialnamn, eftersom kravet varierar beroende på jurisdiktion och projektspecifikation.

En vanlig fiberoptisk pigtail inomhus är inte byggd för direkt exponering utomhus, och vi skulle hellre säga det före en beställning än efter. Den saknar den UV-stabila, väderbeständiga-manteln och den förstärkning som behövs för att överleva temperaturcykler, fuktinträngning och mekanisk påfrestning. "Utomhus" är inte heller ett villkor, och bepansrade och vattentäta är inte utbytbara svar. UV-exponering driver jackans kemi, stående vatten eller kondens driver tätnings- och inträngningsskydd, risk för gnagare och mekaniska stötar driver pansring, och temperaturintervallet driver både materialval och kvalifikationen som enheten har testats för. Specificera villkoren som monteringen kommer att se och låt konstruktionen följa.

Mekaniska begränsningar hör på samma linje, som församlingens egna nummer. Angivna dragspänningssiffror för utvändig- anläggningsstamkabel överförs inte till en kort ansluten enhet, vars begränsande parametrar är dragstyrkan för bakkabeln och kontaktens fasthållningskraft för den avslutade änden. Kräv båda från databladet för den specifika konstruktionen du beställer, och kräv dem för SKU snarare än för produktfamiljen.

Telcordia GR-326-CORE är den mest citerade och mest felaktiga användarinformationen i denna produktkategori. Den anger allmänna krav för kontakter som används för att sammanfoga optiska enkelmodsfibrer och för byglarna som tillverkas av dem (Telcordia). Fältmonterbara kontakter täcks separat under GR-1081, och kontaktrengöringsprodukter under GR-2923.

Det dokument som oftast citeras bredvid det är felaktigt citerat.GR-1435-CORE är "Generic Requirements for Multi-Fiber Optical Connectors", vilket betyder multifiber, inte multimode.Den adresserar multi-fiberanslutningar som MPO-liknande sammansättningar, och dess ämne är fortfarande singel-läge. En hel del leverantörslitteratur transkriberar det som multimode motsvarigheten till GR-326, och köpare ärver felet till sina egna offertförfrågningar. Om en leverantör erbjuder GR-326-dokumentation för att stödja en multimode fiberoptisk pigtail, är det korrekta svaret att inte be om GR-1435. Det är att inse att inget Telcordia GR-dokument i den familjen täcker produkten, och att specificera acceptans för IEC-prestandaklasser och batchtestdata istället.

Kvalifikationsbevis och leveransbevis är inte samma dokument

En GR-326-kvalificeringsrapport beskriver en kontaktkonstruktion som överlevde en testregim; det står inget om att rullen kommer nästa månad. ISO 9001 intygar att en tillverkningsprocess är dokumenterad och kontrollerad, inte att någon batch uppfyllde en optisk specifikation, och CE och RoHS är marknads-tillgångs- och ämnesdeklarationer. Det som beskriver din försändelse är en testpost kopplad till din batch, som anger mätmetoden, våglängden, provbasen och batchidentifieraren. Be om tredjepartskvalificering när du godkänner en kontaktdesign i en nätverksstandard. Be om batchregister när du accepterar leverans av en fiberoptisk pigtail-order. Att förvirra de två är hur köpare slutar med ett imponerande certifikat och en okontrollerbar rulle.

Samma nio fält ger väsentligt olika optiska och mekaniska krav beroende på var produkten landar. Båda kolumnerna nedan är en illustrativ utgångsspecifikation härledd från de angivna antagandena, inte ett universellt krav.

Antagandena och hur de ger betyget.GPON-kolumnen förutsätter en klass B+ PON-budget på 28 dB, en 1:32-delare som förbrukar ungefär 17,5 dB, cirka 5 dB fiber- och skarvförlust och två kopplade kopplingspar. Det lämnar flera dB oallokerade, så Grad C räcker och specificering av Grad B köper marginal som länken inte behöver. Datacenterkolumnen antar en kanalbudget nära 2,6 dB vid den avsedda hastigheten och räckvidden, ungefär 1,0 dB fiber- och skarvförlust, 0,6 dB hålls som teknisk marginal och fyra parade par som delar på de återstående 1,0 dB. Det tillåter 0,25 dB per par som ett medelvärde, vilket Grad C skulle förbruka helt utan utrymme, medan Grad B:s medelvärde på 0,12 dB lämnar utrymme för åldrande och åter{15}}parning. Ändra delningsförhållandet, antal par eller den reserverade marginalen och betygsrekommendationen ändras med det. Betyget är ett resultat av budgeten, inte ett attribut för ansökan.

På vår sida kartläggs de nio fälten till produktionssteg som lämnar register: inkommande fiber- och beslagsverifiering, klyvning och rengöring, kopplingsmontage med temperatur-kontrollerad härdning, separata poleringsprogram för UPC och APC, automatiserad slut-ansiktsinspektion och optisk testning för insättningsförlust, förlust av etikett, kontinuitet före, polaritetsförlust, polaritetsförlust, polaritet. Vilken av dessa poster som är värd att kräva beror på utplaceringen och de praktiska skillnaderna mellanFTTH, ODF och datacentermiljöeravgöra om du behöver-artikeldata eller batchstatistik.

Skriv de nio raderna. Ange mätmetoden och dämpningsgraden separat från returförlustkravet på rad 4, ange upplagsår och den gällande acceptansregeln på rad 5, gör polishtyp till ett kanal-omfattande uttalande snarare än ett per-artikel ett, beräkna längden från kapslingen och kräv drag- och retentionstal snarare än för familjens SKU. Bara det tar bort de flesta leveranstvister som denna produktkategori genererar.

För resten, be om dokument snarare än försäkringar. Tillgängligt med en beställning: datablad, per-artikel eller per-batchtestposter med angiven mätmetod, rapporter om förlust och returförlust, packlistor och överensstämmelsecertifikat. Du kanbegär ett prov som testats mot din egen nio-radsspecifikation, med dess batchtestpost. Skicka de nio fälten så svarar vi i samma format, inklusive raderna vi skulle trycka tillbaka på. Fullständiga specifikationsalternativ och anpassningsfält finns listade påfiberoptisk pigtail produktsida.
