MDU Fiber Komplett kabelguide

Vad är MDU? (Begrepp)

MDU står för Multi-Dwelling Unit. Inom telekom- och nätverksbranschen syftar denna term på en byggnad med flera oberoende hushåll. Vanliga exempel är flerbostadshus, studenthem, hotell och kontorsbyggnader.

Termerna MDU-fiber eller MDU-fiberoptik syftar på att distribuera fiber-till--hemnätverken (FTTH) för dessa fler-hushållsbyggnader. Detta är en annan installationsmetod än kablage för småhus (SDU, Single-Dwelling Unit):

Efter att ha förstått grundkonceptet för vad MDU är inom telekom, har vi nu en bättre förståelse för hur man distribuerar en specifik MDU-fiberinstallationslösning.

Vilka problem kan den här guiden lösa för dig?

Detta är en praktisk fiber MDU-projektguide. Oavsett om du är nätverksingenjör som planerar ett MDU fiberoptiskt projekt / en inköpsagent som behöver förstå innebörden av MDU inom telekom / en fastighetsförvaltare som vill förstå vad MDU står för inom telekom

Eller helt enkelt en teknisk entusiast som vill förstå principerna för MDU-kabelkablar, du hittar användbar MDU-projektinformation här.

Jag kommer att användaFöretagsnyheter Evolux Fibersom exempel eftersom vår produktlinje täcker kärnutrustningen för MDU-kablar: fiberoptiska kontakter, patch-kablar, pigtails, PLC-splittrar, kopplingslådor och adaptrar-dessa är just de vanligaste passiva komponenterna i MDU-fiberinstallation.

Vilka strategier bör användas för olika storlekar av MDU:er?

Det är viktigt att förstå storleken på din MDU innan vi kan börja implementera en strategi, eftersom implementeringsmetoderna skiljer sig åt. Detta avgör hur många splitter, uttagslådor och fiberoptiska kablar du behöver. MDU telekomprojekt kategoriseras i tre typer baserat på antalet våningar och hushåll:

Hur är MDU Fiber-nätverket?

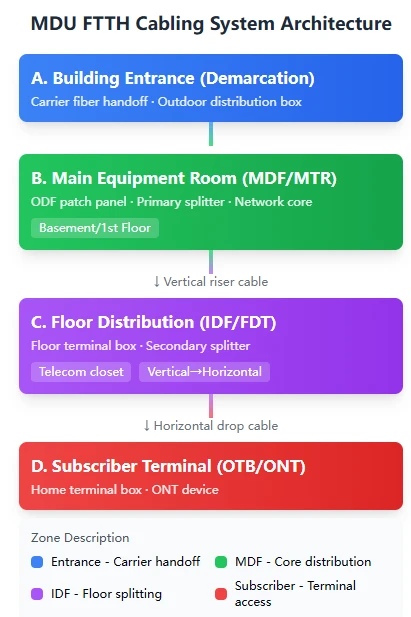

Här är ett diagram som hjälper dig att förstå: Ett komplett MDU fiberoptiskt nätverk består av fyra zoner, som sträcker sig från operatörens ände till husägarens ände:

MDU-fiberinstallationens uppgift är att ansluta dessa fyra zoner med lämplig utrustning.

Vilken konfiguration behövs för huvudutrustningsrummet?

Kommer du ihåg storleken på din MDU? Sedan kan vi börja förstå hur man konfigurerar motsvarande huvudutrustningsrum. Huvudutrustningsrummet är primärt ansvarigt för extern fiberoptisk terminering, huvudrouting och distribution, vilket påverkar den övergripande nätverkskapaciteten och skalbarheten. Jag har listat lämpliga produkter direkt för din referens:

Evolux Fiber Rekommenderad utrustningskonfiguration

ODF (Optical Distribution Frame) är en viktig del av utrustningen i masterutrustningsrummet. Evolux ODF-patchpaneler har flera anmärkningsvärda egenskaper: snyggt utseende, rimliga ledningar, lätta att lokalisera och enkel installation-dessa är särskilt viktiga för senare underhåll.

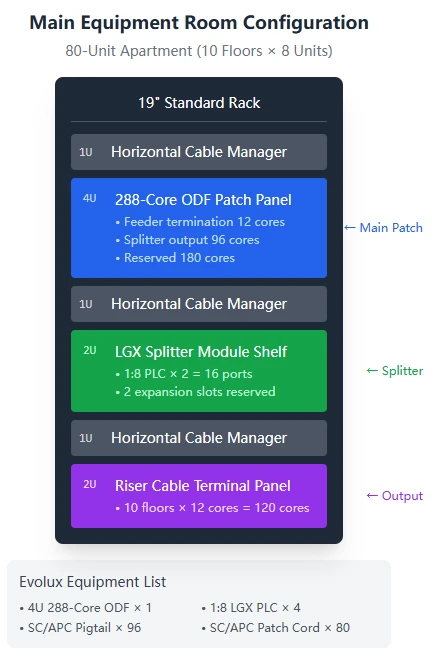

Ett specifikt exempel från Evolux: Konfigurationsschema för ett 80-hyreshus i mellanhus

Om ditt projekt också är en 10-våningsbyggnad med 8 enheter per våning, totalt 80 enheter, kan ditt huvudutrustningsrum konfigureras enligt följande:

Utrustningslista som används i lösningen:·

• 4U 288-kärna rackmonterad ODF × 1
• 1:8 LGX PLC splitter × 4 (2 i bruk, 2 i standby)
• SC/APC pigtail 1m × 96
• SC/APC patchkabel 2m × 80
• 1U horisontellt kabelhanteringsställ × 3

Vad är en PLC optisk splitter? Hur används det i en MDU?

Operatörer får bara tillhandahålla 1-2 optiska fibrer (motsvarande 1-2 PON-portar) eller ett begränsat antal fibrer, men vi behöver ansluta dussintals eller till och med hundratals hushåll. I det här fallet används en optisk splitter för att lösa detta problem genom att "förvandla en till många." En PLC optisk splitter använder principen för optiska vågledare för att "likformigt dela" en ljusstråle i flera strålar. Till exempel har en 1:8-delare 1 ingång och 8 utgångar, där varje utgång har ungefär 1/8 av den ursprungliga signalstyrkan.

Olika tillämpningsscenarier kräver användning av splitter med motsvarande pakettyper:

Referenstabell för uppdelningsförhållande:

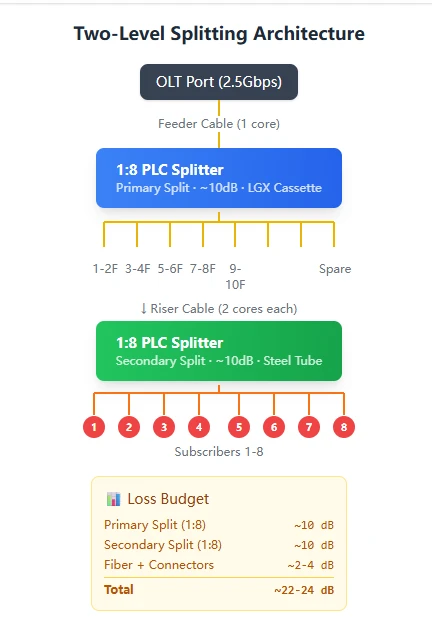

Ska du välja en-stegsdelning eller två-stegsdelning?

Enstegsdelning innebär att man placerar en stor splitter (t.ex. 1:32) i källaren, som direkt delar upp fibern till varje hushåll i 32 banor. Detta tillvägagångssätt är enkelt i strukturen och har färre delningspunkter, men kablaget är komplext på grund av det ökade antalet fiberoptiska kablar.

Två-uppdelning innebär att man placerar en 1:8-klyv i källaren och sedan ytterligare en 1:8-klyv på varje våning, vilket i praktiken betjänar 8 x 8=64 hushåll. Denna metod kräver färre fiberoptiska kablar och är mer flexibel, men det extra delningssteget ökar fiberförlusten med cirka 10dB.

För MDU:er med fler än 30 hushåll rekommenderar vi två-uppdelning. Detta är den vanliga metoden för MDU-fiberinstallation.

Hur väljer man en uttagslåda?

Området med golvledningar är "skärningspunkten" för vertikala optiska kablar och horisontella droppkablar-de optiska kablarna i stigröret "landar" här, och förgrenar sig sedan till flera optiska kablar som ansluter till varje hushåll.

Anslutningslådor inomhus

Vattentäta uttagslådor utomhus

Om telekomgarderoben är fuktig, eller distributionspunkten är utomhus, använd vattentäta typer:

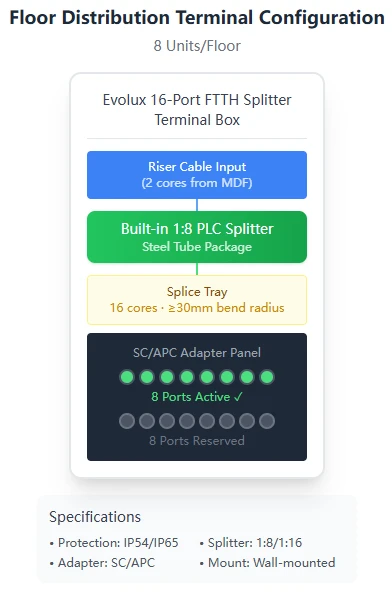

Installationsschema för golvterminalbox:

Hur väljer man fiberoptisk kabel? Vilken typ ska användas för olika platser?

Val av MDU-kablar kräver övervägande av installationsplats, krav på kärnantalet och flamskyddsklassning-. Olika typer av fiberoptiska kablar används inom olika områden:

Riser ryggradskablar

Horisontella fördelningskablar

Drop-kabel

Gör en MDU behöver G657 fiberoptisk kabel för hemmainstallation?

G657-serien är "böj-okänslig fiber", vilket innebär att den kan arbeta med en mycket liten böjningsradie utan att öka förlusten. Detta gör den idealisk för hörn i korridoren och snäva ledningsböjar.

Var sitter den fiberoptiska uttagslådan?

Den fiberoptiska uttagslådan är det sista stoppet för fiberoptiska kablar för att nå användarens hem-det optiska modemet (ONT) är anslutet här.

Val av Home Terminal Box

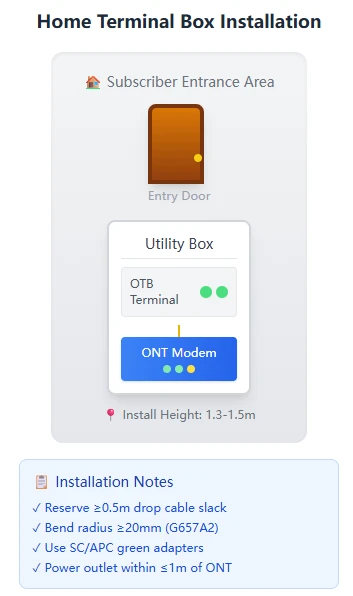

Diagram för installationsplats och nyckelpunkter:

Fiberoptiska kontakter och adaptrar: Dessa små tillbehör är avgörande

I MDU-fibernätverk används kontakter och adaptrar, även om de är små i storlek, i stora mängder och spelar en avgörande roll-de är ansvariga för att möjliggöra "plug-and-play"-anslutningar mellan optiska fibrer.

Vanliga kontakttyper

Vi rekommenderar att du använder SC/APC med gröna kontakter konsekvent. Detta hjälper till att undvika felaktig insättning.

Hur är det med stora MDU:er?

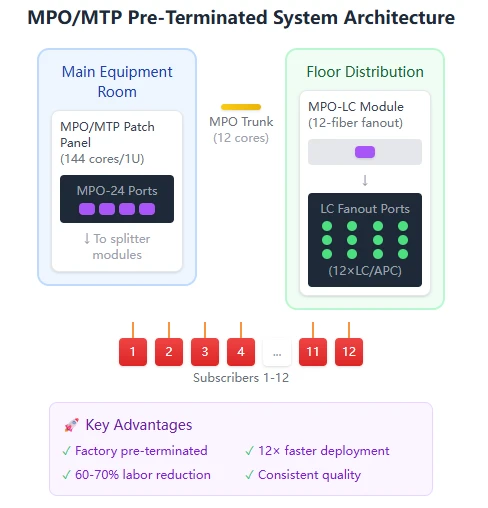

Vi kan använda en MPO/MTP-lösning med hög-densitet:

För stora MDU-fiberoptiska projekt med över 200 användare är traditionella enkelkärniga kontakter för ineffektiva. Evolux MPO/MTP-lösning kan avsevärt förbättra implementeringseffektiviteten.

Specifikationer för MPO/MTP patchpanel

Fördelar med MPO för-förterminerade system:

Om Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., etablerat 2013, fokuserar på FoU och tillverkning av fiberoptiska anslutningsprodukter.

Kärnproduktlinjer:

• Fiberoptiska kontakter
• Patch sladdar
• Flätor
• Splitters
• Uttagslådor
• Adaptrar
• MPO/MTP
• Produkter med hög-densitet

Dessa produkter täcker alla passiva anslutningsbehov för MDU fiberoptisk teknik.

Tjänster:

• Skräddarsydd MDU-kabellösningsdesign
• Produktval och teknisk support
• Projektutbildning på-plats
• Teknisk support efter-försäljning

Kontakta oss nu för din skräddarsydda lösning!
