Någonstans i din byggnads tak behöver en trådlös åtkomstpunkt både en nätverksanslutning och en strömkälla - men närmaste uttag är två rum bort. Att köra dedikerade elektriska ledningar skulle spränga budgeten. Detta är det exakta problemet som en PoE-injektor löser: den slår samman data och ström till en enda Ethernet-kabel. Och när den kabeln ansluts tillbaka till ett fiberoptiskt stamnät - som det gör i de flesta moderna kommersiella nätverk - skapar kombinationen av lång-fiber och last-mile PoE en av de mest flexibla implementeringsarkitekturerna som finns tillgängliga idag.
Vad är egentligen en PoE-injektor?

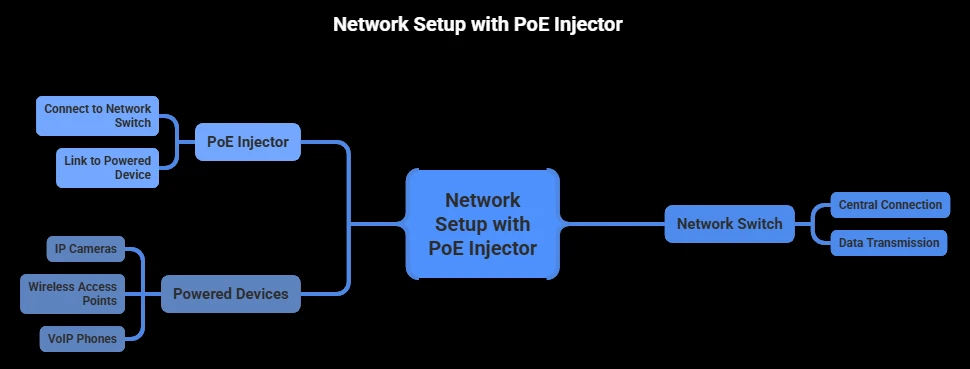

En PoE-injektor, även kallad midspan- eller PoE-adapter, kopplar in ström till en standard Ethernet-kabel. Den styrs av IEEE 802.3af, 802.3at och 802.3bt-standarderna och sitter mellan en icke-PoE-nätverksswitch och en strömförsörjd enhet (PD) som en IP-kamera, VoIP-telefon eller trådlös åtkomstpunkt. Den accepterar två ingångar - Ethernet-data från switchen och AC-ström från ett vägguttag - och matar sedan ut en enda kabel som leder både ström och data till slutpunkten.
Miljontals äldre Ethernet-switchar finns kvar. Att ersätta dem alla med PoE-kompatibla modeller skulle vara slöseri. En PoE-injektor överbryggar gapet till en bråkdel av kostnaden, förlänger livslängden på befintlig utrustning samtidigt som den möjliggör moderna drivna enheter.
Hur en PoE-injektor fungerar
En typisk PoE-injektor har två RJ45 Ethernet-portar:Data in(ansluten till uppströmsswitchen eller routern) ochPoE/Data ut(ansluten till den drivna enheten). En tredje anslutning - nätsladden - ansluts till ett vanligt vägguttag.
Internt omvandlar en AC-till-DC-omvandlare vägguttagets ström till reglerad likström, vanligtvis 48–57V för standard-kompatibla modeller. Denna likström smälter samman med Ethernet-datasignalen på den utgående kabeln. Den drivna enheten längst bort separerar ström från data internt och använder var och en för sitt respektive syfte.
Innan strömförsörjningen börjar utför IEEE-kompatibla injektorer enhandskakningsprocessen: injektorn skickar en låg-sond ner i kabeln, och om en PoE-kompatibel enhet svarar med rätt signatur förhandlar de två om exakt watt. Först efter framgångsrika förhandlingar flyter kraften. Inget giltigt svar betyder att ingen ström lämnar injektorn - och skyddar icke-PoE-utrustning från oavsiktlig skada.
Aktiva kontra passiva PoE-injektorer
Denna skillnad kan betyda skillnaden mellan en säker installation och en friterad enhet. Enaktiv PoE-injektoröverensstämmer med IEEE 802.3af/at/bt-standarder: den skakar hand, förhandlar spänning och justerar leveransen för att matcha den anslutna enhetens behov. Aktiva injektorer är det professionella-klassvalet.
A passiv PoE-injektorhoppar över allt det där. Den pressar en fast spänning - vanligtvis 24V eller 48V - oavsett vad som sitter i andra änden. Inget handslag, ingen förhandling, inget skyddsnät. Att ansluta en 24V-enhet till en 48V passiv injektor orsakar permanent skada. Passiva modeller tjänar fortfarande budgetimplementeringar med{10}}spänningsmatchad hårdvara, men de kräver manuell verifiering före varje anslutning.
PoE-standarder i ett ögonkast
Istället för att vada genom täta specifikationsdokument, använd den här jämförelsen för att matcha rätt standard för dina enheter:
| Standard | Vanligt namn | Max effekt (källa) | Finns på Device | Typiska enheter |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Grundläggande IP-telefoner, statiska kameror, enkla sensorer |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | PTZ-kameror, dubbla-radioåtkomstpunkter, små skärmar |
| IEEE 802.3bt typ 3 | PoE++ | 60W | ~51W | Videokonferensenheter, multi-radio AP, LED-paneler |
| IEEE 802.3bt typ 4 | PoE++ | 90W | ~71W | Tunna klienter, POS-terminaler, digital skyltning, bärbara datorer |
Kolumnen "Tillgänglig på enheten" är viktigast när du dimensionerar en injektor. Ström försvinner som värme längs kabeln - ungefär 15–20 % förlust över en hel 100-meters körning med kvalitetskopparkablar. Matcha eller överträffa alltid enhetens faktiska dragning, inte bara standardens etikett.
Steg-för-Steg: Så här installerar du en PoE-injektor
Följande genomgång använder en IP-säkerhetskamera, men processen gäller alla PoE-drivna enheter. Ingen programvarukonfiguration krävs - PoE-injektorer är plug-and-play-hårdvara.
Steg 1 - Bänk-testa först.Anslut kameran, injektorn och slå på en arbetsbänk. Kontrollera att kameran slås på, får en IP-adress och strömmar video. Konfigurera alla inställningar medan utrustningen är inom räckhåll.
Steg 2 - Placera injektorn.Placera den nära din switch - den behöver tillgång till både ett nätuttag och en kort Ethernet-körning till switchporten.
Steg 3 - Anslut dataingången.Kör en Cat5e-, Cat6- eller Cat6a-kabel från switchen till injektorns Data In-port. Att välja rättpatchkabelkategorisäkerställer både dataintegritet och tillräcklig kraftleverans.
Steg 4 - Anslut strömutgången.Koppla en andra Ethernet-kabel från PoE/Data Out-porten till kamerans Ethernet-uttag. Maximal kabellängd: 100 meter (328 fot) enligt IEEE-specifikation.
Steg 5 - Slå på.Anslut injektorns nätkabel till vägguttaget. Handskakningen sker automatiskt - kameran bör slås på inom några sekunder.
Steg 6 - Montera och verifiera.Installera kameran permanent, bekräfta videoflödet och kontrollera att inspelningen är aktiv.
Bridging Fiber and PoE: Where Long-Haul Meets Last-Mile
Här skiftar samtalet från generiska PoE-råd till arkitekturen som faktiskt skalar. Koppar Ethernet når max 100 meter. Fiberoptiska kablar bär signaler över kilometer utan försämring. I nätverk som spänner över flera byggnader eller utomhusområden hanterar fiber stommen medan koppar levererar det sista segmentet till slutpunkter. En PoE-injektor sitter precis vid övergångspunkten för fiber-till-koppar, vilket gör den till en av de mest strategiskt viktiga enheterna i ett hybridnätverk.
Tabellen nedan visar varför denna hybridarkitektur överträffar ren koppar:
| Parameter | Koppar-Endast nätverk | Fiber Backbone + PoE Last-Mile |
|---|---|---|
| Maximalt överföringsavstånd | 100m per segment | Kilometer (fiber) + 100m (koppar) |
| Bandbreddskapacitet | 1–10 Gbps typiskt | 10–100 Gbps på fiberstomme |
| EMI-känslighet | Hög (koppar är antenn-likt) | Noll på fibersegment |
| Skalbarhet | Begränsad av kabellängd | PLC-delare möjliggör förgrening till dussintals ändpunkter |
| Kraftleverans | PoE på varje segment | PoE endast på koppar sista-milen (effektivare) |
Var sitter PoE-injektorn fysiskt i dessa nätverk? Precis vid den punkt där fiber blir koppar. I en FTTP-utbyggnad anländer den optiska signalen genom fiber som avslutas med precisionfiberoptiska kontaktervid en mediekonverterare eller ONT. Ethernet-utgången matas direkt in i PoE-injektorn, som driver kameror, åtkomstpunkter eller telefoner utan extra elektriska ledningar vid någon ändpunkt.
Samma logik gäller i skala. När en enda fibertrunk betjänar flera hyresgäster - delas uppfiberoptiska PLC-delarei separata rader - varje lokal får sin egen ONT, sin egen Ethernet-handoff och sin egen PoE-injektor som driver lokala enheter. Injektorns roll ändras aldrig: den överbryggar en data-endast Ethernet-flöde och en enhet som behöver både data och ström.
Inuti utrustningsställen upprepas mönstret i mindre fysisk skala. Tekniker leder fiber genomfiberoptiska anslutningslådoroch lapppaneler, använd sedanfiberoptiska adaptraratt sammanfoga anslutningar mellan stamkablar och distributionslänkar. När signalen övergår till koppar vid patchpanelens utgång, lägger en PoE-injektor till strömkapacitet till specifika portar - ingen fullständig PoE-switchuppgradering krävs.
The Missing Link: PoE Fiber Media Converters
En standard mediaomvandlare översätter optiska signaler till elektriska Ethernet-signaler och vice versa - men enPoE fiber media omvandlaregår ett steg längre. Den kombinerar fiber-till-kopparkonvertering och PoE-injektion till en enda enhet, vilket eliminerar behovet av en separat PoE-injektor helt.
Det här är viktigt i-verkliga implementeringar. Överväg ett parkeringsgarage där IP-kameror sitter 500 meter från närmaste nätverksgarderob. Koppar kan inte nå det avståndet. En PoE-fibermediaomvandlare vid garageingången accepterar den inkommande fiberlinjen och matar ut en PoE--aktiverad Ethernet-anslutning direkt till kameran. En enhet, en kabel till kameran, inget eluttag på kameraplatsen.
När du utvärderar PoE-fibermediakonverterare, bekräfta PoE-standarden (802.3af/at/bt), verifiera fibertypen (single-mode kontra multimode) och matcha kontakttypen med din infrastruktur. Kvaliteten påfiberoptisk patchsladdvid den överlämningspunkten påverkar signalkvaliteten och-tillförlitligheten på lång sikt direkt.
PoE Injector vs PoE Switch: Vilken behöver du?
En PoE-switch har PoE inbyggd i varje port - ström och data är standard utan extra hårdvara. Det gör den idealisk när de flesta anslutna enheter behöver PoE. Men det innebär också att du byter ut din befintliga icke-PoE-switch, som har högre initialkostnad och kan vara onödig om bara en handfull enheter faktiskt kräver ström.
En PoE-injektor lägger till PoE-kapacitet en port i taget. Behöver du driva en enda IP-kamera vid lageringången? En PoE-injektor med en enda port hanterar det för $15–$30 utan att röra resten av ditt nätverk. Lägga till några trådlösa åtkomstpunkter över ett litet kontor? En multi-gigabit PoE-injektor (4 eller 8 portar) täcker jobbet samtidigt som du bevarar din befintliga switchinvestering. Brytpunkten kommer vanligtvis runt 8–12 PoE-enheter - utöver det, en dedikerad PoE-switch blir vanligtvis mer kostnadseffektiv och enklare att hantera.
Vad du bör tänka på innan du köper
Tre faktorer driver varje köp. Första,antal enheter: en PoE-injektor med enkel port hanterar en kamera eller AP; multi-portmodeller tjänar större installationer. Andra,kraftbudget: räkna in effekten för varje enhet och välj en modell som överstiger det totala draget. En grundläggande IP-kamera drar 8–12W; en PTZ-kamera med värmare kan kräva 50W+. För det tredje,hastighet och spänning: IEEE 802.3af/at/bt-enheter standardiseras på 48V och förhandlar automatiskt, men äldre utrustning kan förvänta sig 12V eller 24V. Bekräfta också gigabit-genomströmning - en gigabit PoE-injektor förhindrar flaskhalsar för hög-bandbreddsändpunkter som fler-megapixelkameror eller Wi-Fi 6-åtkomstpunkter.
Säkerhet, kabelkvalitet och tillförlitlighet
IEEE-kompatibla PoE-injektorer rankas bland de säkraste kraftleveransenheterna i nätverk. Handskakningsmekanismen håller portarna elektriskt inerta tills en giltig PoE-signatur detekteras - ingen risk för oavsiktligt ansluten icke-PoE-utrustning.
För verksamhetskritiska installationer ansluter du PoE-injektorn till en avbrottsfri strömkälla (UPS). Eftersom PoE-enheter får ström via nätverksutrustningen ger en UPS på injektorn batteribackup till varje ansluten slutpunkt samtidigt.
Kabelkvalitet förtjänar mer uppmärksamhet än den vanligtvis får. Använd alltid fast-koppar-Ethernet-kablar med klassificeringen Cat5e eller högre. Koppar-klädda aluminiumkablar (CCA) kostar mindre men bär högre elektriskt motstånd - mer strömförlust, mer värme och en verklig brandrisk i PoE++-installationer som trycker på 60–90W. Oavsett om man arbetar medfiberoptiska nätverksadaptrareller kopparändpunkter, bestämmer materialkvaliteten vid varje avslutningspunkt på lång sikt-tillförlitlighet.
Vanliga frågor
F: Kommer en PoE-injektor att skada icke-PoE-enheter?
S: Nej. IEEE 802.3af/at/bt-kompatibla injektorer utför ett handslag innan de skickar ström. Ingen giltig PoE-signatur upptäckt betyder att ingen ström levereras. Sondspänningen som används under detektering är ofarlig.
F: Kan jag använda en PoE-injektor med en PoE-switch?
S: Du kan, men det är överflödigt. En PoE-switch levererar redan ström genom sina portar, och att stapla en injektor kan orsaka förhandlingskonflikter. Se avsnittet PoE-injektor vs. PoE-omkopplare ovan för vägledning.
F: Hur långt kan en PoE-injektor skicka ström?
S: Upp till 100 meter (328 fot) per IEEE-specifikation. Utöver det avståndet, använd PoE-förlängare eller byt till en fiberoptisk stomme med en mediaomvandlare i fjärränden.
F: Vad är skillnaden mellan en PoE-injektor och en PoE-splitter?
S: En PoE-injektor lägger till ström till en Ethernet-kabel. En PoE-splitter gör det motsatta - och separerar ström och data från en inkommande PoE-kabel i två utgångar: standard Ethernet plus en separat DC-strömkabel för icke-PoE-enheter.
F: Påverkar en PoE-injektor nätverkshastigheten?
S: Nej. En gigabit PoE-injektor skickar data med full linjehastighet på 1 Gbps med noll mätbar latens. Bekräfta alltid gigabit-stöd på injektorns specifikationer - äldre eller fyndmodeller kan ha ett tak på 100 Mbps, vilket skulle flaskhalsar moderna enheter.
